イオナイザ(イオナイザー)静電気対策機器 » ファンタイプ/イオナイザIZF10シリーズ - 仕様・外形寸法図

ファンタイプ,イオナイザ,IZF10 Series

|仕様

型式		IZF21-□ NPN	IZF21-P PNP	IZF31-□ NPN	IZF31-P PNP
最大風量		1.8m³/min		4.4m³/min
イオン発生方式		コロナ放電式
オフセット電圧（イオンバランス）^注）		±5V
電源電圧		DC24V±10%
消費電流		0.9A以下		1.3A以下
使用周囲温度		使用時：0～50℃　保存時：－10～60℃
使用周囲湿度		使用時、保存時：35～80%Rh（結露なきこと）
質量	本体	430g（ブラケット付576g）		605g（ブラケット付825g）
質量	ブラケット	146g		220g

注） ANSI/ESD-STM3.1-2006規格準拠

型式	IZF10-□□	IZF10-L-□□	IZF10R-□□	IZF10-P-□□	ZF10-LP-□□	ZF10R-P-□□
最大風量	0.66m³/min	0.46m³/min	0.80m³/min（最大）	0.66m³/min	0.46m³/min	0.80m³/min（最大）
イオン発生方式	コロナ放電方式
オフセット電圧（イオンバランス）注)	±13V以内
電源電圧	DC24V ±10%
消費電流	220mA以下	140mA以下	270mA以下	250mA以下	170mA以下	270mA以下
スイッチ出力	NPNオープンコレクタ出力		NPNオープンコレクタ出力（負荷電流150mA時）最大印加電圧：DC26.4V	PNPオープンコレクタ出力		PNPオープンコレクタ出力
周囲温度	使用時：0〜50℃、保存時：−10〜60℃
周囲湿度	使用時、保存時：35〜80%RH（結露なきこと）
質量	280g（ブラケット付360g）		260g（ブラケット付340g）	280g（ブラケット付360g）		260g（ブラケット付340g）

注） ANSI/ESD-STM3.1-2006規格準拠

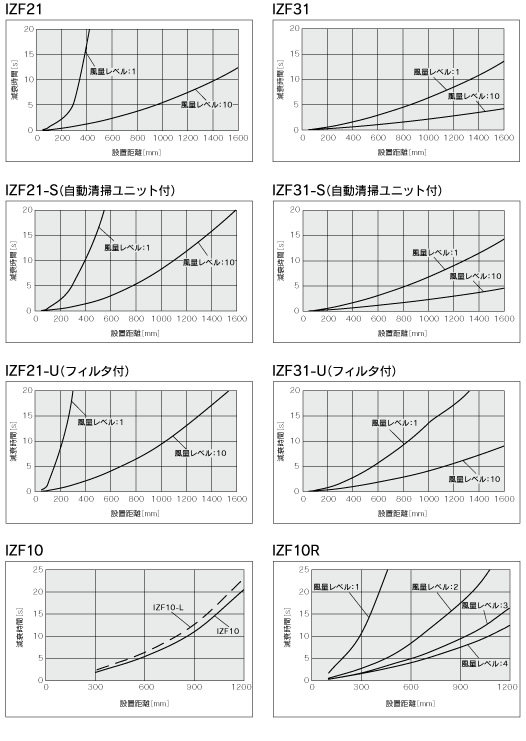

|設置距離と減衰時間（1000V→100V の減衰時間）

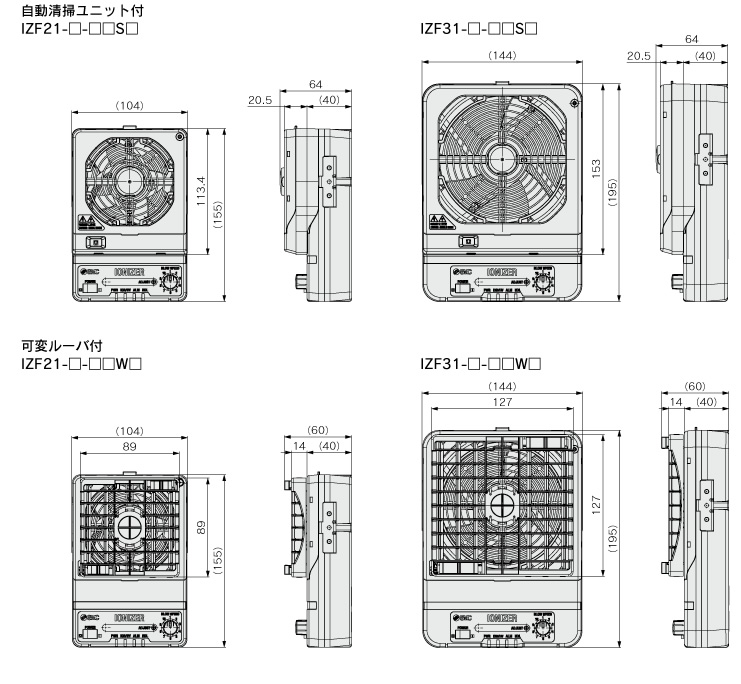

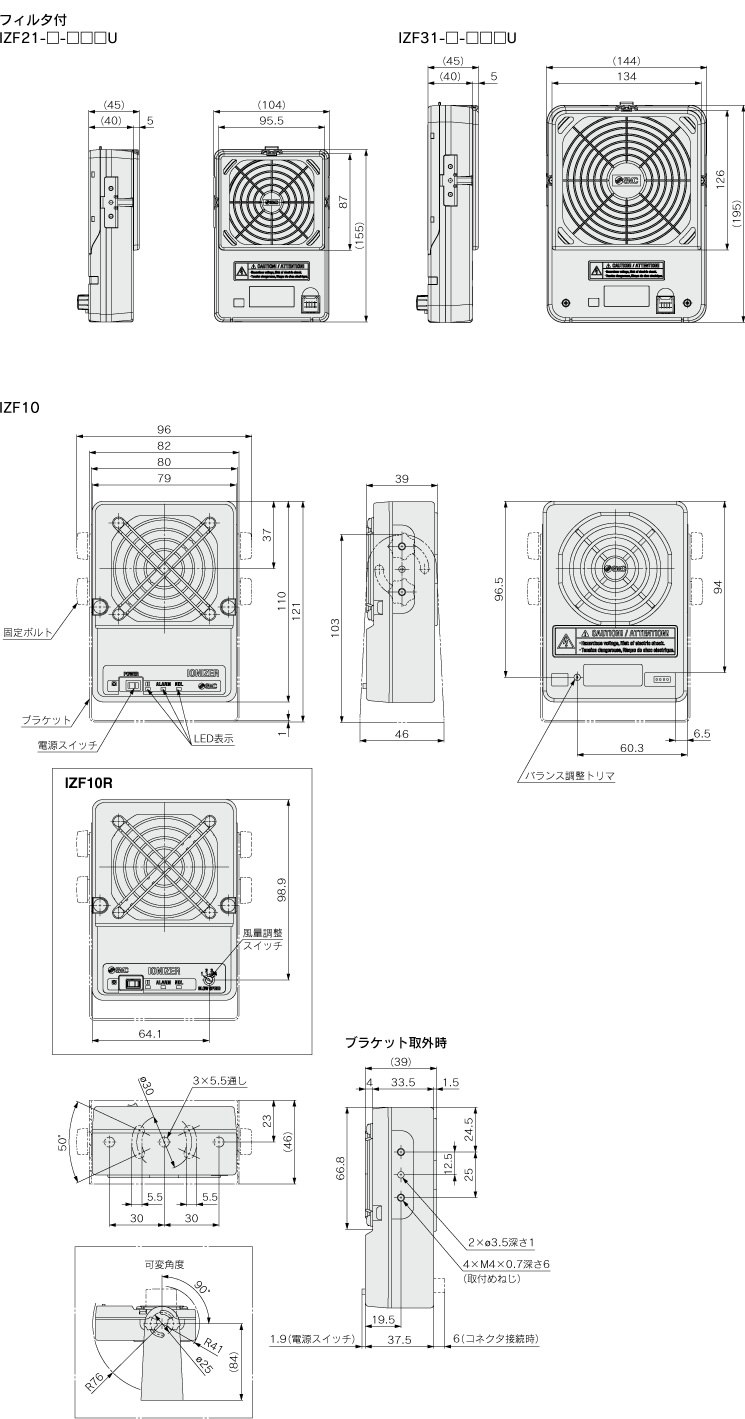

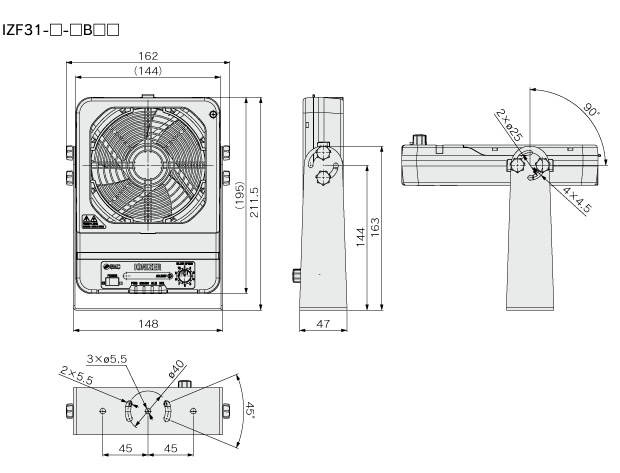

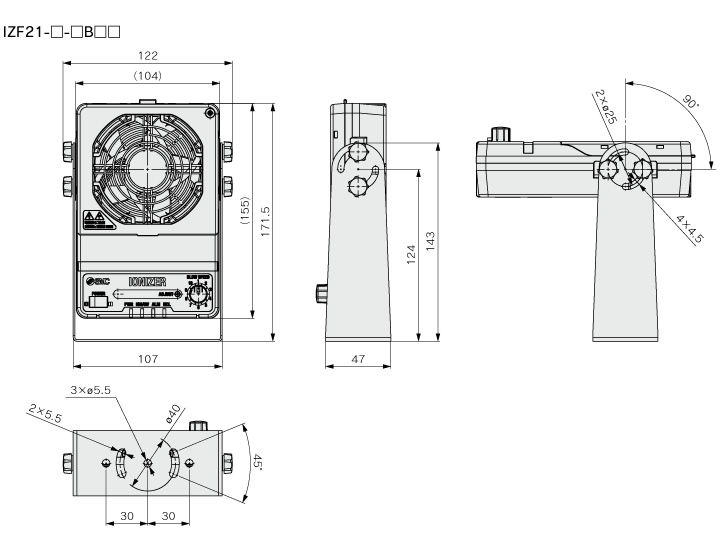

|外形寸法図
