カットサンプルセットのご案内

カットサンプルセットのご案内

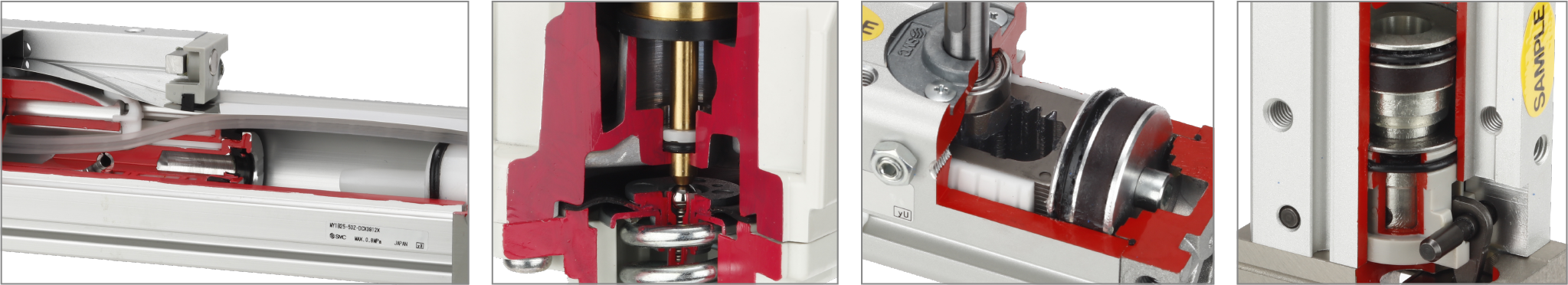

空気圧機器を断面でカットして収納しております。
そのため、現物を手に取って頂くことで、
質感やサイズ感だけでなく、カタログ構造図では
分かりづらい内部構造も「視覚的」に
理解することができます。

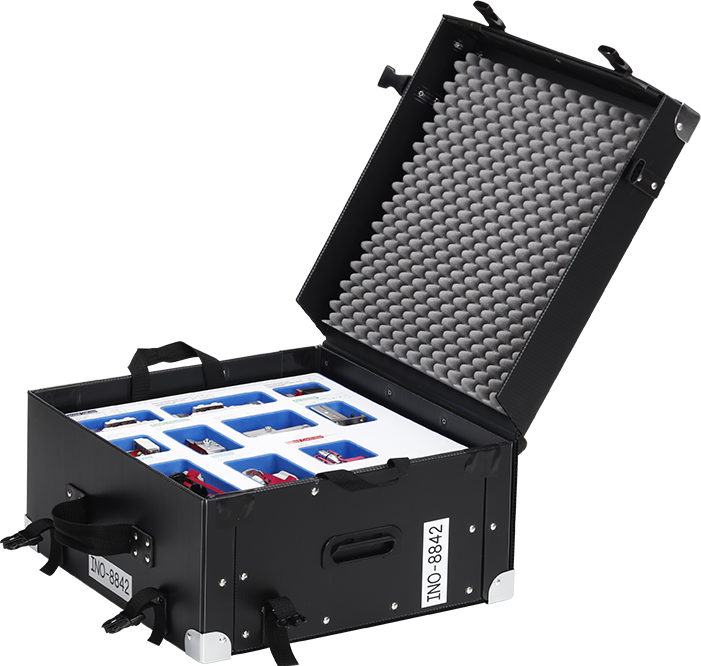

セット仕様 【質量:約10kg/外形寸法:
W514×D502×H207mm/搭載製品数:16個】

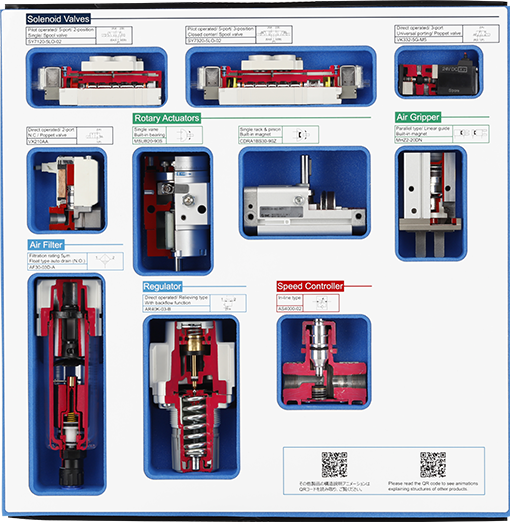

搭載品番と製品仕様  (断面をカットした機器の標準品番)

カテゴリ 搭載品番 製品仕様
ソレノイドバルブ VX210AA 直動式/2ポート/N.C./ポペット弁
VK332-5G-M5 直動式/3ポート/ユニバーサルポーティング/ポペット弁
SY7120-5LO-02 パイロット式/5ポート/2位置/シングル/スプール弁
SY7320-5LO-02 パイロット式/5ポート/3位置/クローズドセンタ/スプール弁
ロータリアクチュエータ MSUB20-90S シングルベーン/ベアリング付
CDRA1BS30-90Z シングルラックピニオン/磁石内蔵
エアグリッパ(エアチャック) MHZ2-20DN 平行開閉型/リニアガイド/磁石内蔵
エアフィルタ AF30-03D-A ろ過度 5㎛/フロート式オートドレン (N.O.)
レギュレータ AR40K-03-B 直動式/リリーフタイプ/逆流機能付
スピードコントローラ AS4000-02 インラインタイプ

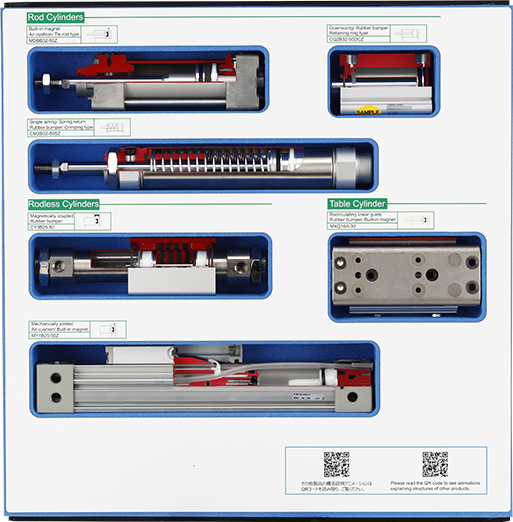

ロッドシリンダ CM2B32-50SZ 単動押出し形/ラバークッション/かしめ方式

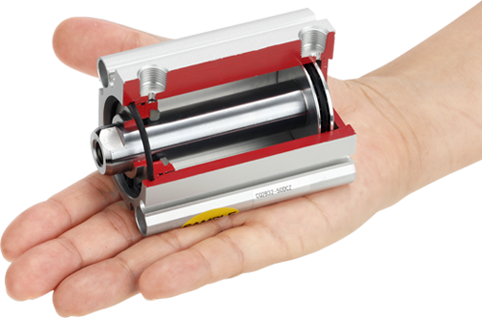

CQ2B32-50DCZ 省スペース/ラバークッション/止め輪方式
MDBB32-50Z 磁石内蔵/エアクッション/タイロッド方式
ロッドレスシリンダ CY3B25-50 マグネット式/ラバークッション
MY1B25-50Z メカジョイント式/エアクッション/ 磁石内蔵
テーブルシリンダ MXQ16A-30 循環式リニアガイド/ラバークッション/ 磁石内蔵

購入をご検討のお客様へ

実機を営業所にご用意しております。実機をご覧になりたい方は、最寄りの営業所にご連絡願います。
また、本セットは個別対応品のため、納期および価格は当社営業にご確認願います。

教育アニメーションのご案内

その他機器に関しても、作動原理を確認できるアニメーションをご用意しております。
