製品選定ガイド4・5ポート
ソレノイドバルブ

技術資料

消費電力
  • 回路を駆動するために必要とする電力。

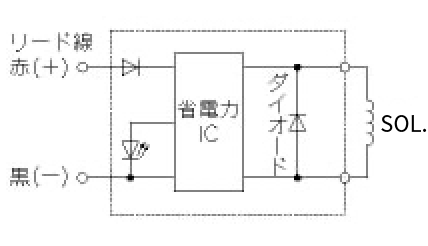

    注1)大流量タイプ節電回路付

    保持時の無駄な電力を削減することにより、消費電力を起動時の約1/3に低減しました。
    通電後最大25msecを超えると、節電回路が作動し、電力が低減されます。

作動方式
  • 内部パイロット(標準)

    供給圧力をソレノイドバルブの内部を通してパイロット弁に作用させるタイプ。

  • 外部パイロット

    供給圧力から切離して、別にパイロット弁の圧力を外部から取るタイプ。
    メインの圧力が最低使用圧力未満あるいは真空の用途に使用。

  • 直動方

    ソレノイドの作用力で主弁を操作するタイプ

シール方式
  • 弾性体シール

    パッキンを持ったスプール弁をスライドして切換を行うためエア漏れが少ない。

  • メタルシール

    金属のスプール弁をスライドして切換を行うため長寿命。

バルブボディの種類
  • 直接配管

    バルブボディにポートを設け、直接配管するタイプ。

  • ベース配管

    バルブボディにポートがなく、マニホールドベースやサブプレートに搭載して使用するタイプ。メンテナンスが容易。

  • カセットタイプ(SMC独自)

    バルブボディのエア通路を直接連結して、DINレールに取付するマニホールドタイプ。(単体はなし)ベースがないので低背形

パイロット弁交換

メンテナンスや仕様変更時に、
主弁の切換を行うパイロット弁を交換できるタイプ。

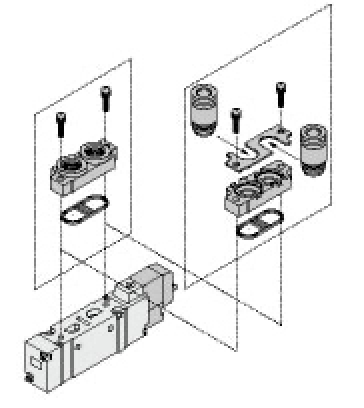

配管交換(A,Bポート)

配管仕様を変更したい場合に、
A,Bポートの継手が交換できるタイプ。

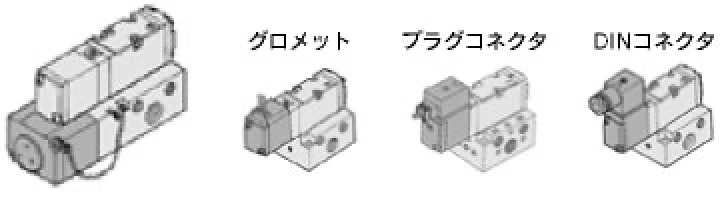

配線仕様
  • プラグイン

    ベース側のコネクタにバルブを挿込み、配線部を集約。
    メンテナンスが容易。

  • 個別配線(ノンプラグイン)

    電気配線を全てバルブ側で行うタイプ。

背圧防止弁付

同一ベースのバルブの排気がシリンダポートに回り込まないチェック機構。
背圧によるアクチュエータの誤動作を防止。

リード線長さ
  • 標準:300mm,600mm
  • オプション:
    1000mm,1500mm,2000mm,2500mm,3000mm,5000mm

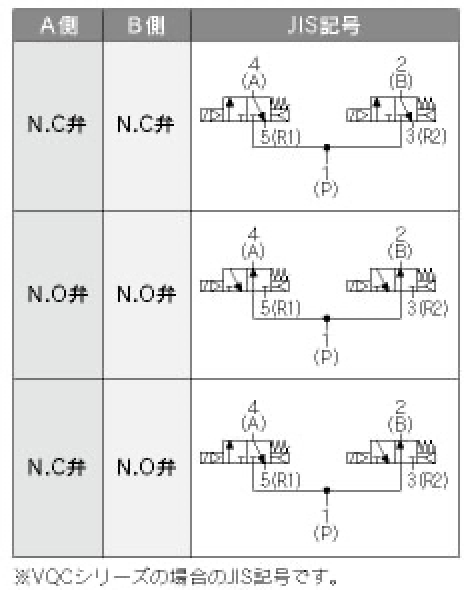

デュアル3ポート弁

1つのボディに2つの3ポート弁を内蔵。
3ポート弁で使用する場合、今までの半分の連数で済み、省スペース化に最適です。

ブラケット/取付金具
公称寿命

SMC条件で作動させた場合の耐久性能。
電磁弁の寿命数値は当社試験結果をもとに掲載したもので、全てを保証
するものではありません

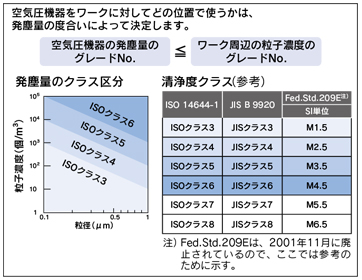

クリーンシリーズ

外部漏れゼロのため発塵なし。外表面をブロー後、2重梱包してダストを
シャットアウト。

主弁、パイロット弁の排気は集中排気でクリーンルーム外へ排気します。

各シリーズのグレードはGrade1です。

銅系・フッ素系不可

銅系およびハロゲン系材料を未使用。
グリース:リチウム石けん基系グリース

銅系・フッ素系・シリコン不可

銅系、ハロゲン系およびシリコン系材料を未使用。外部漏れゼロのため発塵なし。
グリース:リチウム石けん基系グリース

本質安全防爆

本質安全防爆は51-SYシリーズ爆発雰囲気中で使用できる製品。
雰囲気レベルにより仕様が異なる。

耐オゾン

圧縮空気中のオゾンに対して、耐性のあるゴム材(H-NBRまたFKM)を使用した製品。

海外規格保護構造

外部からの固体異物および水の浸入に対する電気機器周りの保護構造。

  • 保護構造について

    IEC(国際電気標準会議)規格(IEC60529)は第1特性として固形異物の侵入に対する保護等級と、第2特性として水の侵入に対する保護等級とを併せて規定しており、両者を併せた機器外郭の保護等級を示すIPナンバーを定めています。

    • IP20

    • 指などが内部に侵入しないが、水の浸入に対しては特に保護がされていない。

    • IP65

    • 粉塵が内部に侵入しない。いかなる方向からの水の直接噴流によっても有害な影響を受けない。

    • IP67

    • 粉塵が内部に侵入しない。規定の圧力、時間で水中に没しても水が浸入しない。

海外規格
名称 内容 名称
CE 欧州で販売する製品に必要なマーク。取得が必要な指令に適合していることを表す。
CSA カナダの認証機関。ULとの互換性なし。
UL アメリカの認証機関。CSAとの互換性なし。
ATEX 欧州の防爆指令。
