製品選定ガイド圧縮空気清浄化機器
乾燥エア
用途例
- エアブロー（簡易的なゴミの除去）
- 一般空気圧工具
配管途中での温度降下が大きい場合

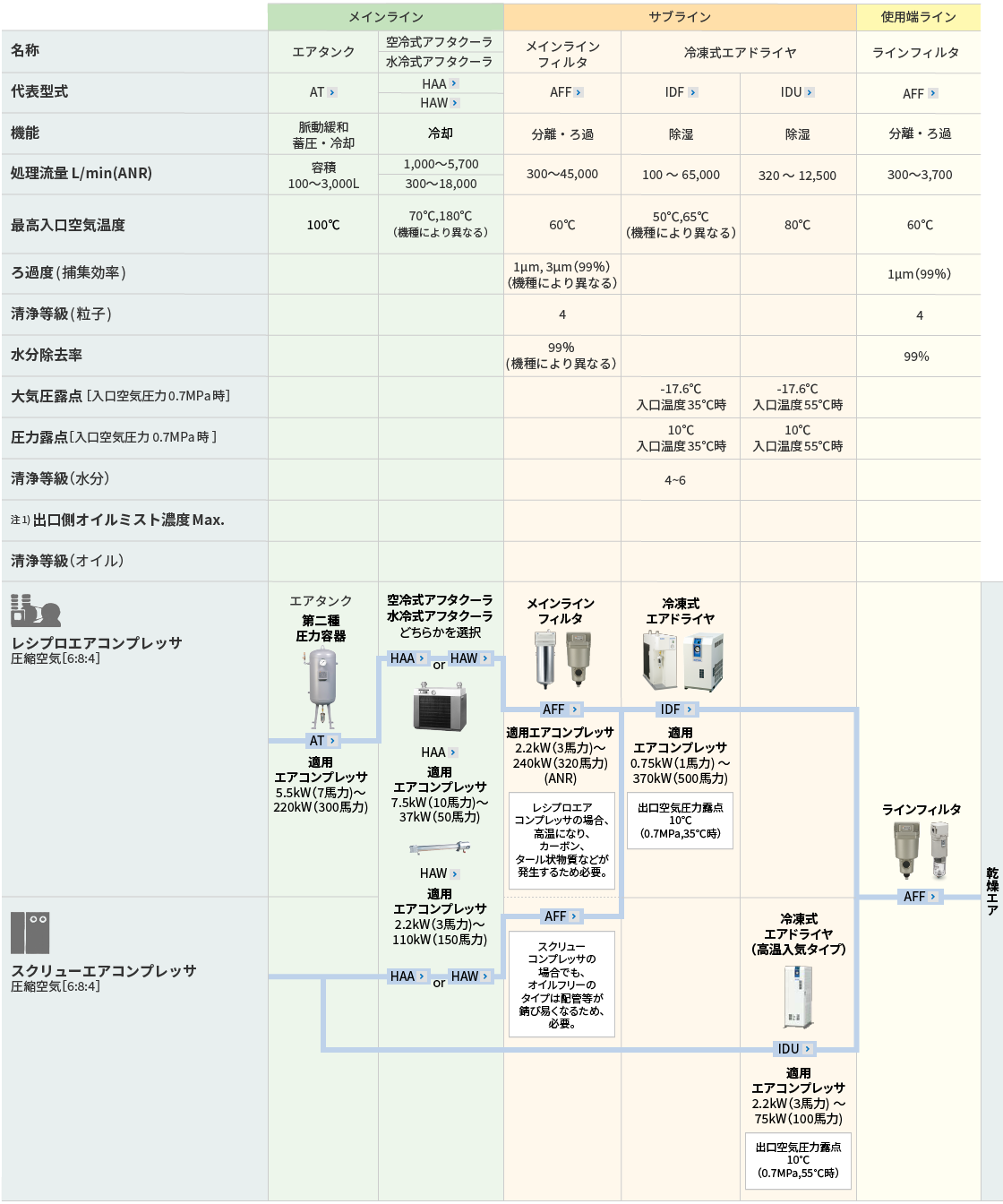

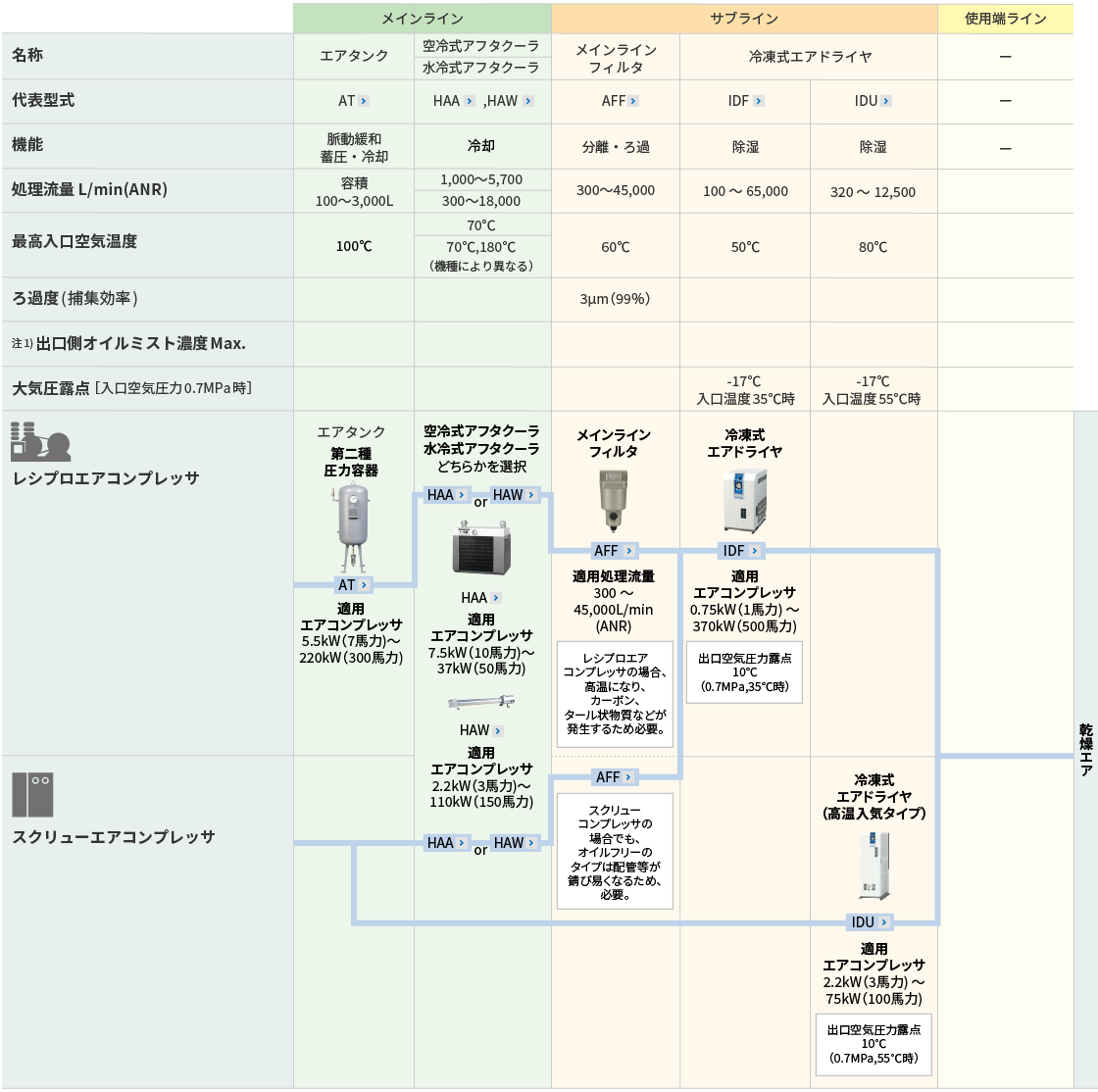

清浄化システム
シリーズ名をクリックすると詳細ページが表示されます。
AT,HAA/HAW：エアコンプレッサに取付いている場合は不要。
AT：スクリューコンプレッサの場合、蓄圧を目的とする場合は必要。
圧縮空気中の不純物
品質等級| 水分 | ろ過度 | オイルミスト濃度注1) | オイル 臭気 |
システムとしての 品質等級注2) |
|
|---|---|---|---|---|---|
| 露点 | 含有水分量 | ||||
| 大気圧露点：-14～-23℃ 圧力露点：15～3℃（0.7MPa時） |
1.7g〜0.8g/m3(ANR) | 3μm(捕集効率99%) | - | 有 | ［4 : 4 : 4］ ［4 : 5 : 4］ ［4 : 6 : 4］ |
注1）入口側のオイルミスト濃度(コンプレッサ吐出濃度)が約30mg/m3(ANR)以下の場合。

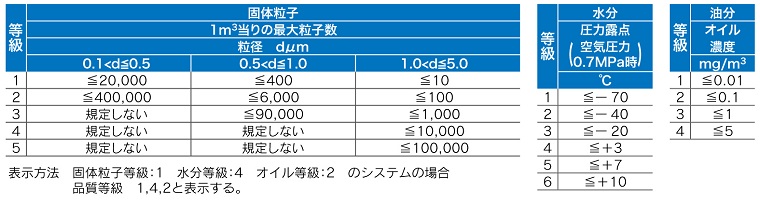

注2）ISO8573-1:2010（JIS B8392-1:2012）による圧縮空気品質等級を示し（上記参照）、そのシステムで得られる最高品質等級を表記しています。ただし、入口空気条件により異なります。
