製品選定ガイド圧縮空気清浄化機器
低露点クリーンエア
用途例
- 電気･電子部品の乾燥 ・ 充填タンク乾燥用 ・ 粉末輸送
- オゾン発生装置 ・ 低温室作動装置

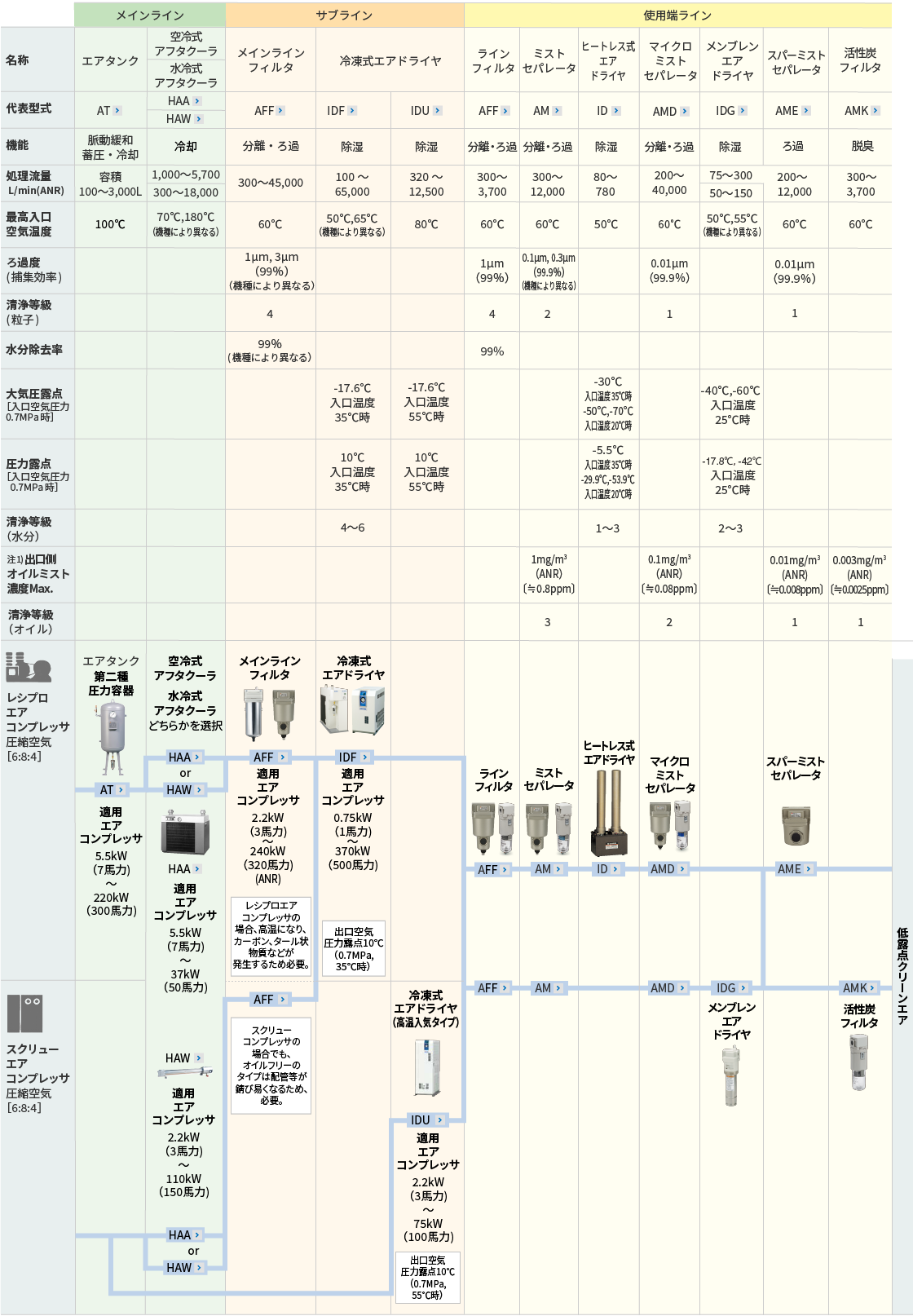

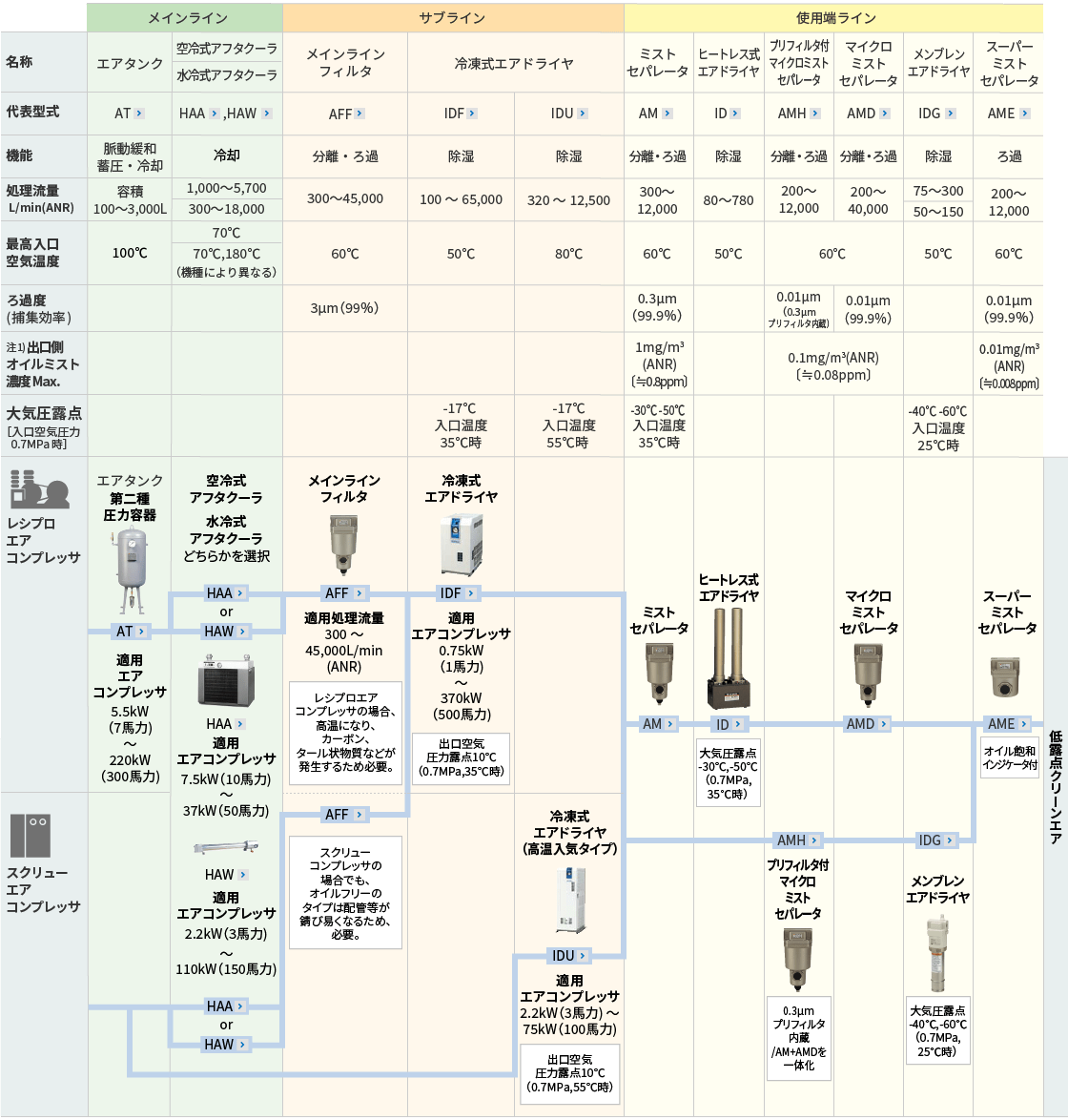

清浄化システム
シリーズ名をクリックすると詳細ページが表示されます。
AT,HAA/HAW：エアコンプレッサに取付いている場合は不要。
AT：スクリューコンプレッサの場合、蓄圧を目的とする場合は必要。
圧縮空気中の不純物
品質等級| 水分 | ろ過度 | オイルミスト濃度注1) | オイル 臭気 |
システムとしての 品質等級注2) |
|
|---|---|---|---|---|---|
| 露点 | 含有水分量 | ||||
| 大気圧露点：-30～-60℃ 圧力露点：-6～-42℃（0.7MPa時） |
0.5g～0.02g/m3(ANR) | 0.01μm (捕集効率99.9%) |
Max.0.01mg/㎥ (ANR) 0.008ppm |
有 | ［1 : 1 : 1］注3) ［1 : 2 : 1］ ［1 : 3 : 1］ |
注1）入口側のオイルミスト濃度(コンプレッサ吐出濃度)が約30mg/m3(ANR)以下の場合。
注2）ISO8573-1:2010（JIS B8392-1:2012）による圧縮空気品質等級を示し（上記参照）、そのシステムで得られる最高品質等級を表記しています。ただし、入口空気条件により異なります。
注3）特注対応可能（使用条件による）ですのでお問合せください。
