標準形エアシリンダ(丸形)

A B C D E F G H I J K L M N O P Q R S T U V W X Y Z

エアシリンダ CJ1

  • 2D/3D CAD

    型式検索により2D/3D CADデータを様々なデータ形式で出力できます。

    オプション、マニホールド等搭載した状態で出力できます。

    2D/3D CADデータはこちら

    ※2D/3D CADデータはキャデナス・ウェブ・ツー・キャド株式会社のシステムに移動します。
    CADデータダウンロード時にはキャデナス・ウェブ・ツー・キャドの PART community のユーザー登録が必要になります。

形式シリーズ作動方式チューブ内径(mm)
標準形CJ1複動片ロッド4
標準形CJ1単動(押出し)2.5,4

ピンシリンダ CJP

    ・全長の短いショートストロークのミニチュアシリンダ
     取付スペースが大幅にダウン。
     装置の小形化が可能です。
    ・ロッド先端キャップ付の手配品番を新たに設定
    ・ワンタッチ管継手取付可能(パネル取付形)
    ・チューブ内径16mmを新規設定(従来品の15mmから変更)
     仕様、外形寸法は同一
  • 2D/3D CAD

    型式検索により2D/3D CADデータを様々なデータ形式で出力できます。

    オプション、マニホールド等搭載した状態で出力できます。

    2D/3D CADデータはこちら

    ※2D/3D CADデータはキャデナス・ウェブ・ツー・キャド株式会社のシステムに移動します。
    CADデータダウンロード時にはキャデナス・ウェブ・ツー・キャドの PART community のユーザー登録が必要になります。

  • ピンシリンダ CJP
    取扱説明書
    形式 シリーズ 作動方式 検索結果を表示
    標準形CJPB-Z単動(パネル取付)検索結果を表示
    標準形CJPS-Z単動(埋込み)検索結果を表示
形式シリーズ作動方式チューブ内径(mm)
標準形CJPB-Z単動(パネル取付)4,6,10,16
標準形CJPS-Z単動(埋込み)4,6,10,16

ピンシリンダ CJP2/CDJP2/CJP

    ・ø4-5stでもオートスイッチ2ヶ取付可能。
    ・ø2ワンタッチ管継手、スピードコントローラの接続が可能。
    ・オートスイッチ付(CDJP2シリーズ:CDJP2)
  • 2D/3D CAD

    型式検索により2D/3D CADデータを様々なデータ形式で出力できます。

    オプション、マニホールド等搭載した状態で出力できます。

    2D/3D CADデータはこちら

    ※2D/3D CADデータはキャデナス・ウェブ・ツー・キャド株式会社のシステムに移動します。
    CADデータダウンロード時にはキャデナス・ウェブ・ツー・キャドの PART community のユーザー登録が必要になります。

  • ピンシリンダ CJP2/CDJP2/CJP
    取扱説明書
    形式 シリーズ 作動方式 検索結果を表示
    標準形CJP2複動片ロッド検索結果を表示
    標準形CJPB単動(パネル取付)
    標準形CJPS単動(埋込み)
  • ピンシリンダ CJP2/CDJP2/CJP
    ご注文の際はホームページ簡易特注システムより「簡易特注品仕様書」をダウンロードのうえ手配をお願いします。
    簡易特注システムはこちら
    型 式 名 称 ダウンロード
    -XA0~XA30 簡易特注 ロッド先端形状変更 PDF
  • ピンシリンダ CJP2/CDJP2/CJP

    オーダーメイド組合せ型式表示方法はこちらをご参照ください。

    ※製品個別オーダーメイド仕様については、各製品カタログをご参照ください。
    型 式 名 称 ダウンロード
    -XB6 オーダーメイド 耐熱シリンダ(-10~150℃) PDF
    -XB7 オーダーメイド 耐寒シリンダ(-40~70℃) PDF
    -XC17 オーダーメイド ロッド焼入れ仕様ピンシリンダ PDF
    -XC19 オーダーメイド 中間ストローク(スペーサ対応) PDF
    -XC22 オーダーメイド パッキン類フッ素ゴム PDF
形式シリーズ作動方式チューブ内径(mm)
標準形CJP2複動片ロッド4,6,10,16
標準形CJPB単動(パネル取付)4,6,10,15
標準形CJPS単動(埋込み)4,6,10,15

エアシリンダ CJ2/CDJ2

    ・取付支持金具に両側フート、ヘッド側フランジを設定。
    ・オートスイッチ操作性向上、位置調整が容易。
    ・オートスイッチレール取付タイプ品番を設定。
    ・ロッド先端金具、揺動金具付品番を設定(別手配する手間が省けます)
    ・オートスイッチ付(CDJ2-Zシリーズ:CDJ2,CDJ2W,CDJ2K,CDJ2Z,CDJ2ZW,CDJ2RA,CDJ2RK)
  • 2D/3D CAD

    型式検索により2D/3D CADデータを様々なデータ形式で出力できます。

    オプション、マニホールド等搭載した状態で出力できます。

    2D/3D CADデータはこちら

    ※2D/3D CADデータはキャデナス・ウェブ・ツー・キャド株式会社のシステムに移動します。
    CADデータダウンロード時にはキャデナス・ウェブ・ツー・キャドの PART community のユーザー登録が必要になります。

  • エアシリンダ CJ2/CDJ2
    取扱説明書
    形式 シリーズ 作動方式 検索結果を表示
    標準形CJ2-Z複動片ロッド検索結果を表示
    標準形CJ2-Z単動(押・引)検索結果を表示
    標準形CJ2W-Z複動両ロッド検索結果を表示
    ロッド回り止め形CJ2K-Z複動片ロッド検索結果を表示
    ロッド回り止め形CJ2K-Z単動(押・引)検索結果を表示
    スピードコントローラ
    内蔵形
    CJ2Z-Z複動片ロッド検索結果を表示
    スピードコントローラ
    内蔵形
    CJ2ZW-Z複動両ロッド検索結果を表示
    ダイレクトマウント形CJ2RA-Z複動片ロッド検索結果を表示
    ダイレクトマウント形CJ2RA-Z単動(押・引)検索結果を表示
    ロッド回り止め形
    ダイレクトマウント形
    CJ2RK-Z複動片ロッド検索結果を表示
    ロッド回り止め形
    ダイレクトマウント形
    CJ2RK-Z単動(押・引)検索結果を表示
    エンドロックシリンダCBJ2複動片ロッド
  • エアシリンダ CJ2/CDJ2
    ご注文の際はホームページ簡易特注システムより「簡易特注品仕様書」をダウンロードのうえ手配をお願いします。
    簡易特注システムはこちら
    型 式 名 称 ダウンロード
    -XA0~XA30 簡易特注 ロッド先端形状変更 PDF
  • エアシリンダ CJ2/CDJ2

    オーダーメイド組合せ型式表示方法はこちらをご参照ください。

    ※製品個別オーダーメイド仕様については、各製品カタログをご参照ください。
    型 式 名 称 ダウンロード
    -XB6 オーダーメイド 耐熱シリンダ(-10~150℃) PDF
    -XB7 オーダーメイド 耐寒シリンダ(-40~70℃) PDF
    -XB9 オーダーメイド 低速シリンダ(10~50mm/s) PDF
    -XB13 オーダーメイド 低速シリンダ(5~50mm/s) PDF
    -XC3 オーダーメイド ポート位置関係の特殊 PDF
    -XC8 オーダーメイド 可変行程シリンダ/押出し調整形 PDF
    -XC9 オーダーメイド 可変行程シリンダ/引込み調整形 PDF
    -XC10 オーダーメイド デュアル行程シリンダ/両ロッド形 PDF
    -XC11 オーダーメイド デュアル行程シリンダ/片ロッド形 PDF
    -XC22 オーダーメイド パッキン類フッ素ゴム PDF
    -XC51 オーダーメイド ホースニップル付 PDF
    -XC85 オーダーメイド 食品機械用グリース仕様 PDF

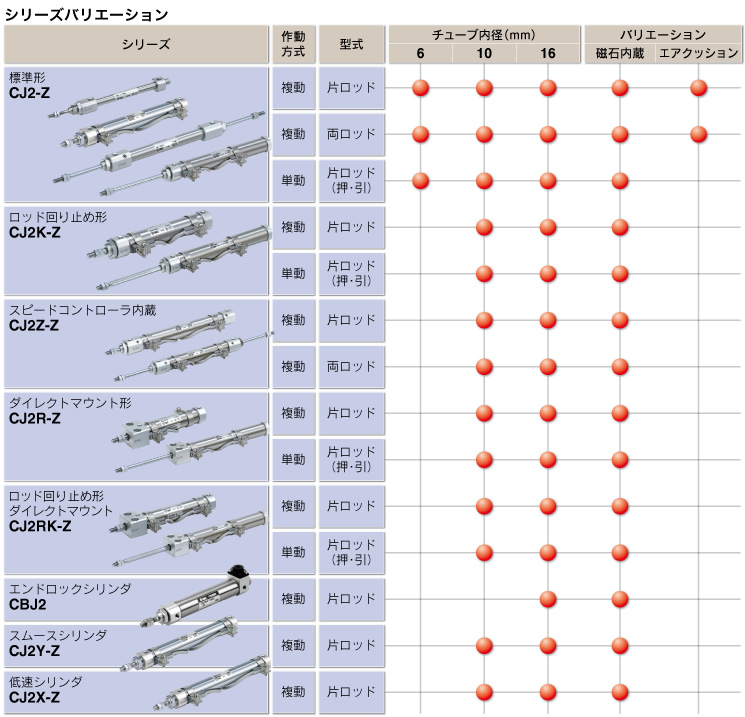

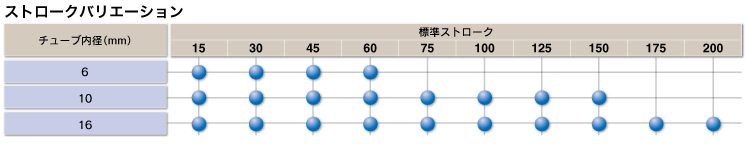

形式シリーズ作動方式チューブ内径(mm)
標準形CJ2-Z複動片ロッド6,10,16
標準形CJ2-Z単動(押・引)6,10,16
標準形CJ2W-Z複動両ロッド6,10,16
ロッド回り止め形CJ2K-Z複動片ロッド10,16
ロッド回り止め形CJ2K-Z単動(押・引)10,16
スピードコントローラ
内蔵形
CJ2Z-Z複動片ロッド10,16
スピードコントローラ
内蔵形
CJ2ZW-Z複動両ロッド10,16
ダイレクトマウント形CJ2RA-Z複動片ロッド10,16
ダイレクトマウント形CJ2RA-Z単動(押・引)10,16
ロッド回り止め形
ダイレクトマウント形
CJ2RK-Z複動片ロッド10,16
ロッド回り止め形
ダイレクトマウント形
CJ2RK-Z単動(押・引)10,16
エンドロックシリンダCBJ2複動片ロッド16

寿命向上シリンダ  CJ2-XB24

    ・新技術により耐久性4倍以上
     メンテナンス回数の削減
    ・既存製品(エアシリンダ CJ2 Series)と仕様、外形寸法は同一

  • 2D/3D CAD

    型式検索により2D/3D CADデータを様々なデータ形式で出力できます。

    オプション、マニホールド等搭載した状態で出力できます。

    2D/3D CADデータはこちら

    ※2D/3D CADデータはキャデナス・ウェブ・ツー・キャド株式会社のシステムに移動します。
    CADデータダウンロード時にはキャデナス・ウェブ・ツー・キャドの PART community のユーザー登録が必要になります。

形式シリーズ作動方式チューブ内径(mm)
寿命向上CJ2-XB24複動片ロッド6, 10, 16

エアシリンダ CJ2コンパクトタイプ CJ2-X3175

    ・小型、軽量
     全長最大25%短縮
     重さ最大27%削減
    ・新型レールタイプのオートスイッチ取付金具
     D-M9□型対応(直接取付可能)
    ・仕様は既存製品CJ2シリーズと同等
形式シリーズ作動方式チューブ内径(mm)
標準形CJ2-X3175複動片ロッド10,16

エアシリンダ JCM/JCDM

    ・全長短縮 最大97mm
    ・質量最大54%減(0.69kg→0.32kg)
    ・多種多様なカバー形状を選択可能
    ・ポートサイズ:M5, Rc, NPT1/8選択可能
    ・ロッド先端取付形状を選択可能
    ・オートスイッチ付(JCDMシリーズ:JCDM)
    ・フート形、フランジ形を追加
  • 2D/3D CAD

    型式検索により2D/3D CADデータを様々なデータ形式で出力できます。

    オプション、マニホールド等搭載した状態で出力できます。

    2D/3D CADデータはこちら

    ※2D/3D CADデータはキャデナス・ウェブ・ツー・キャド株式会社のシステムに移動します。
    CADデータダウンロード時にはキャデナス・ウェブ・ツー・キャドの PART community のユーザー登録が必要になります。

  • エアシリンダ JCM/JCDM
    取扱説明書
    形式 シリーズ 作動方式 検索結果を表示
    標準形JCM複動片ロッド検索結果を表示
形式シリーズ作動方式チューブ内径(mm)
標準形JCM複動片ロッド20,25,32,40

エアシリンダ CM2

    ・ロッド先端金具にロッドエンド付を標準化
    ・既存製品と取付互換
    ・豊富な取付支持金具
     設置状況に合った取付支持が可能
     取付け自由度の向上
    ・ロッド先端金具、揺動受け金具付の品番を追加
     シリンダと金具を別々に手配する手間が省けます。
    ・オートスイッチ位置微調整が容易
    ・ボスカットタイプによる全長短縮
    ・オートスイッチ付(CDM2-Z1)
  • 2D/3D CAD

    型式検索により2D/3D CADデータを様々なデータ形式で出力できます。

    オプション、マニホールド等搭載した状態で出力できます。

    2D/3D CADデータはこちら

    ※2D/3D CADデータはキャデナス・ウェブ・ツー・キャド株式会社のシステムに移動します。
    CADデータダウンロード時にはキャデナス・ウェブ・ツー・キャドの PART community のユーザー登録が必要になります。

  • エアシリンダ CM2
    取扱説明書
    形式 シリーズ 作動方式 検索結果を表示
    標準形CM2-Z1複動片ロッド検索結果を表示
形式シリーズ作動方式チューブ内径(mm)
標準形CM2-Z1複動片ロッド20,25,32,40

寿命向上シリンダ CM2-XB24

    ・新技術により耐久性4倍以上
     メンテナンス回数の削減
    ・既存製品(エアシリンダ CM2 Series)と仕様、外形寸法は同一
  • 2D/3D CAD

    型式検索により2D/3D CADデータを様々なデータ形式で出力できます。

    オプション、マニホールド等搭載した状態で出力できます。

    2D/3D CADデータはこちら

    ※2D/3D CADデータはキャデナス・ウェブ・ツー・キャド株式会社のシステムに移動します。
    CADデータダウンロード時にはキャデナス・ウェブ・ツー・キャドの PART community のユーザー登録が必要になります。

形式シリーズ作動方式チューブ内径(mm)
標準形CM2-XB24複動片ロッド20,25,32,40

エアシリンダ CM2/CDM2

    ・ロッド先端形状めねじを標準化。
    ・オートスイッチ操作性向上、位置調整が容易。
    ・1山クレビス、トラニオン用揺動金具を設定。
    ・ロッド先端金具、揺動金具付品番を設定(別手配する手間が省けます)
    ・オートスイッチ付(CDM2-Zシリーズ:CDM2,CDM2W,CDM2K,CDM2KW,CDM2R,CDM2RK,CDM2□P,CDBM2)
  • 2D/3D CAD

    型式検索により2D/3D CADデータを様々なデータ形式で出力できます。

    オプション、マニホールド等搭載した状態で出力できます。

    2D/3D CADデータはこちら

    ※2D/3D CADデータはキャデナス・ウェブ・ツー・キャド株式会社のシステムに移動します。
    CADデータダウンロード時にはキャデナス・ウェブ・ツー・キャドの PART community のユーザー登録が必要になります。

  • エアシリンダ CM2/CDM2
    取扱説明書
    形式 シリーズ 作動方式 検索結果を表示
    標準形CM2-Z複動片ロッド検索結果を表示
    標準形CM2-Z単動(押・引)検索結果を表示
    標準形CM2W-Z複動両ロッド検索結果を表示
    ロッド回り止め形CM2K-Z複動片ロッド検索結果を表示
    ロッド回り止め形CM2K-Z単動(押・引)検索結果を表示
    ロッド回り止め形CM2KW-Z複動両ロッド検索結果を表示
    ダイレクトマウント形CM2R-Z複動片ロッド検索結果を表示
    ロッド回り止め形
    ダイレクトマウント形
    CM2RK-Z複動片ロッド検索結果を表示
    集約配管形CM2□P複動片ロッド
    エンドロック付CBM2複動片ロッド検索結果を表示
  • エアシリンダ CM2/CDM2
    ご注文の際はホームページ簡易特注システムより「簡易特注品仕様書」をダウンロードのうえ手配をお願いします。
    簡易特注システムはこちら
    型 式 名 称 ダウンロード
    -XA0~XA30 簡易特注 ロッド先端形状変更 PDF
  • エアシリンダ CM2/CDM2

    オーダーメイド組合せ型式表示方法はこちらをご参照ください。

    ※製品個別オーダーメイド仕様については、各製品カタログをご参照ください。
    型 式 名 称 ダウンロード
    -XB6 オーダーメイド 耐熱シリンダ(-10~150℃) PDF
    -XB7 オーダーメイド 耐寒シリンダ(-40~70℃) PDF
    -XB9 オーダーメイド 低速シリンダ(10~50mm/s) PDF
    -XB12 オーダーメイド 外部ステンレス鋼シリンダ PDF
    -XB13 オーダーメイド 低速シリンダ(5~50mm/s) PDF
    -XC3 オーダーメイド ポート位置関係の特殊 PDF
    -XC4 オーダーメイド 強力スクレーパ付 PDF
    -XC5 オーダーメイド 耐熱シリンダ(-10~110℃) PDF
    -XC6 オーダーメイド 材質ステンレス鋼 PDF
    -XC8 オーダーメイド 可変行程シリンダ/押出し調整形 PDF
    -XC9 オーダーメイド 可変行程シリンダ/引込み調整形 PDF
    -XC10 オーダーメイド デュアル行程シリンダ/両ロッド形 PDF
    -XC11 オーダーメイド デュアル行程シリンダ/片ロッド形 PDF
    -XC12 オーダーメイド タンデム形シリンダ PDF
    -XC13 オーダーメイド オートスイッチレール取付形 PDF
    -XC20 オーダーメイド ヘッドカバー軸方向ポート PDF
    -XC22 オーダーメイド パッキン類フッ素ゴム PDF
    -XC25 オーダーメイド 管接続ポートの固定絞りなし PDF
    -XC27 オーダーメイド 2山クレビス用ピン、2山ナックル用ピンの材質ステンレス鋼 PDF
    -XC29 オーダーメイド 2山ナックルジョイント部にスプリングピン打ち PDF
    -XC35 オーダーメイド コイルスクレーパ付 PDF
    -XC38 オーダーメイド バキューム仕様(ロッド貫通穴タイプ) PDF
    -XC52 オーダーメイド 取付ナットに止めねじ付 PDF
    -XC85 オーダーメイド 食品機械用グリース仕様 PDF
    -XC92 オーダーメイド 耐粉体アクチュエータ PDF
形式シリーズ作動方式チューブ内径(mm)
標準形CM2-Z複動片ロッド20,25,32,40
標準形CM2-Z単動(押・引)20,25,32,40
標準形CM2W-Z複動両ロッド20,25,32,40
ロッド回り止め形CM2K-Z複動片ロッド20,25,32,40
ロッド回り止め形CM2K-Z単動(押・引)20,25,32,40
ロッド回り止め形CM2KW-Z複動両ロッド20,25,32,40
ダイレクトマウント形CM2R-Z複動片ロッド20,25,32,40
ロッド回り止め形
ダイレクトマウント形
CM2RK-Z複動片ロッド20,25,32,40
集約配管形CM2□P複動片ロッド20,25,32,40
エンドロック付CBM2複動片ロッド20,25,32,40

エアシリンダ/ショートタイプ CM3/CDM3

    ・全長を最大66mm短縮、質量最大21%削減。(CM2との比較)
    ・ロッド先端めねじを標準化。
    ・オートスイッチ付(CDM3シリーズ:CDM3)
  • 2D/3D CAD

    型式検索により2D/3D CADデータを様々なデータ形式で出力できます。

    オプション、マニホールド等搭載した状態で出力できます。

    2D/3D CADデータはこちら

    ※2D/3D CADデータはキャデナス・ウェブ・ツー・キャド株式会社のシステムに移動します。
    CADデータダウンロード時にはキャデナス・ウェブ・ツー・キャドの PART community のユーザー登録が必要になります。

  • エアシリンダ/ショートタイプ CM3/CDM3
    取扱説明書
    形式 シリーズ 作動方式 検索結果を表示
    標準形CM3複動片ロッド検索結果を表示
形式シリーズ作動方式チューブ内径(mm)
標準形CM3複動片ロッド20,25,32,40

エアシリンダ CG1/CDG1

    ・配管自由度の向上
     90度ずつ(4方向)の位置に配置が可能(オーダーメイド:XC3)
    ・ロッド先端金具にロッドエンド付を標準化
    ・既存製品と取付互換
    ・豊富な取付支持金具
    ・ロッド先端金具、揺動受け金具付品番
     シリンダと金具を別々に手配する手間が省けます。
  • 2D/3D CAD

    型式検索により2D/3D CADデータを様々なデータ形式で出力できます。

    オプション、マニホールド等搭載した状態で出力できます。

    2D/3D CADデータはこちら

    ※2D/3D CADデータはキャデナス・ウェブ・ツー・キャド株式会社のシステムに移動します。
    CADデータダウンロード時にはキャデナス・ウェブ・ツー・キャドの PART community のユーザー登録が必要になります。

  • エアシリンダ CG1/CDG1
    取扱説明書
    形式 シリーズ 作動方式 検索結果を表示
    標準形CG1-Z1複動片ロッド検索結果を表示
形式シリーズ作動方式チューブ内径(mm)
標準形CG1-Z1複動片ロッド20,25,32,40,50,63,80,100

エアシリンダ CG1/CDG1

    ・ロッド先端形状めねじを標準化。
    ・オートスイッチ操作性向上、位置調整が容易。
    ・基本形にトラニオン取付タップなし形状を設定。
    ・ロッド先端金具、揺動金具付品番を設定(別手配する手間が省けます)
    ・オートスイッチ付(CDG1-Zシリーズ:CDG1,CDG1W,CDG1K,CDG1KW,CDG1R,CDG1KR,CDBG1)
  • 2D/3D CAD

    型式検索により2D/3D CADデータを様々なデータ形式で出力できます。

    オプション、マニホールド等搭載した状態で出力できます。

    2D/3D CADデータはこちら

    ※2D/3D CADデータはキャデナス・ウェブ・ツー・キャド株式会社のシステムに移動します。
    CADデータダウンロード時にはキャデナス・ウェブ・ツー・キャドの PART community のユーザー登録が必要になります。

  • エアシリンダ CG1/CDG1
    取扱説明書
    形式 シリーズ 作動方式 検索結果を表示
    標準形CG1-Z複動片ロッド検索結果を表示
    標準形CG1-Z単動(押・引)検索結果を表示
    標準形CG1W-Z複動両ロッド検索結果を表示
    ロッド回り止め形CG1K-Z複動片ロッド検索結果を表示
    ロッド回り止め形CG1KW-Z複動両ロッド検索結果を表示
    ダイレクトマウント形CG1R-Z複動片ロッド検索結果を表示
    ダイレクトマウント
    ロッド回り止め形
    CG1KR-Z複動片ロッド検索結果を表示
    エンドロックシリンダCBG1複動片ロッド
  • エアシリンダ CG1/CDG1
    ご注文の際はホームページ簡易特注システムより「簡易特注品仕様書」をダウンロードのうえ手配をお願いします。
    簡易特注システムはこちら
    型 式 名 称 ダウンロード
    -XA0~XA30 簡易特注 ロッド先端形状変更 PDF
  • エアシリンダ CG1/CDG1

    オーダーメイド組合せ型式表示方法はこちらをご参照ください。

    ※製品個別オーダーメイド仕様については、各製品カタログをご参照ください。
    型 式 名 称 ダウンロード
    -XB6 オーダーメイド 耐熱シリンダ(-10~150℃) PDF
    -XB7 オーダーメイド 耐寒シリンダ(-40~70℃) PDF
    -XB9 オーダーメイド 低速シリンダ(10~50mm/s) PDF
    -XB13 オーダーメイド 低速シリンダ(5~50mm/s) PDF
    -XC4 オーダーメイド 強力スクレーパ付 PDF
    -XC6 オーダーメイド 材質ステンレス鋼 PDF
    -XC8 オーダーメイド 可変行程シリンダ/押出し調整形 PDF
    -XC9 オーダーメイド 可変行程シリンダ/引込み調整形 PDF
    -XC10 オーダーメイド デュアル行程シリンダ/両ロッド形 PDF
    -XC11 オーダーメイド デュアル行程シリンダ/片ロッド形 PDF
    -XC12 オーダーメイド タンデム形シリンダ PDF
    -XC13 オーダーメイド オートスイッチレール取付形 PDF
    -XC20 オーダーメイド ヘッドカバー軸方向ポート PDF
    -XC22 オーダーメイド パッキン類フッ素ゴム PDF
    -XC27 オーダーメイド 2山クレビス用ピン、2山ナックル用ピンの材質ステンレス鋼 PDF
    -XC29 オーダーメイド 2山ナックルジョイント部にスプリングピン打ち PDF
    -XC35 オーダーメイド コイルスクレーパ付 PDF
    -XC37 オーダーメイド 管接続ポートの絞り径を大きくする PDF
    -XC42 オーダーメイド ヘッドカバー側にショックアブソーバ内蔵形シリンダ PDF
    -XC85 オーダーメイド 食品機械用グリース仕様 PDF
形式シリーズ作動方式チューブ内径(mm)
標準形CG1-Z複動片ロッド20,25,32,40,50,63,80,100
標準形CG1-Z単動(押・引)20,25,32,40
標準形CG1W-Z複動両ロッド20,25,32,40,50,63,80,100
ロッド回り止め形CG1K-Z複動片ロッド20,25,32,40,50,63
ロッド回り止め形CG1KW-Z複動両ロッド20,25,32,40,50,63
ダイレクトマウント形CG1R-Z複動片ロッド20,25,32,40,50,63
ダイレクトマウント
ロッド回り止め形
CG1KR-Z複動片ロッド20,25,32,40,50,63
エンドロックシリンダCBG1複動片ロッド20,25,32,40,50,63,80,100

エアシリンダ/ショートタイプ CG3/CDG3

    ・全長を最大51mm短縮、質量最大24%削減。(CG1との比較)
    ・ロッド先端めねじを標準化。
    ・オートスイッチ付(CDG3シリーズ:CDG3)
  • 2D/3D CAD

    型式検索により2D/3D CADデータを様々なデータ形式で出力できます。

    オプション、マニホールド等搭載した状態で出力できます。

    2D/3D CADデータはこちら

    ※2D/3D CADデータはキャデナス・ウェブ・ツー・キャド株式会社のシステムに移動します。
    CADデータダウンロード時にはキャデナス・ウェブ・ツー・キャドの PART community のユーザー登録が必要になります。

  • エアシリンダ/ショートタイプ CG3/CDG3
    取扱説明書
    形式 シリーズ 作動方式 検索結果を表示
    標準形CG3複動片ロッド検索結果を表示
  • エアシリンダ/ショートタイプ CG3/CDG3
    ご注文の際はホームページ簡易特注システムより「簡易特注品仕様書」をダウンロードのうえ手配をお願いします。
    簡易特注システムはこちら
    型 式 名 称 ダウンロード
    -XA0~XA30 簡易特注 ロッド先端形状変更 PDF
形式シリーズ作動方式チューブ内径(mm)
標準形CG3複動片ロッド20,25,32,40,50,63,80,100

Go Top
