標準形エアシリンダ（丸形）

ピンシリンダ CJP

    ・全長の短いショートストロークのミニチュアシリンダ
    　取付スペースが大幅にダウン。
    　装置の小形化が可能です。
    ・ロッド先端キャップ付の手配品番を新たに設定
    ・ワンタッチ管継手取付可能（パネル取付形）
    ・チューブ内径16mmを新規設定（従来品の15mmから変更）
    　仕様、外形寸法は同一
  • 2D/3D CAD

    型式検索により2D/3D CADデータを様々なデータ形式で出力できます。

    オプション、マニホールド等搭載した状態で出力できます。

    2D/3D CADデータはこちら

    ※2D/3D CADデータはキャデナス・ウェブ・ツー・キャド株式会社のシステムに移動します。
    CADデータダウンロード時にはキャデナス・ウェブ・ツー・キャドの PART community のユーザー登録が必要になります。

  • ピンシリンダ CJP
    取扱説明書
    形式 シリーズ 作動方式 検索結果を表示
    標準形CJPB-Z単動（パネル取付）検索結果を表示
    標準形CJPS-Z単動（埋込み）検索結果を表示
安全上のご注意　アクチュエータ/共通注意事項　オートスイッチ/共通注意事項
機種選定・技術資料　特定開発品情報　グリーン対応（RoHS）
形式シリーズ作動方式チューブ内径（mm）
標準形CJPB-Z単動（パネル取付）4，6，10，16
標準形CJPS-Z単動（埋込み）4，6，10，16

製品特長

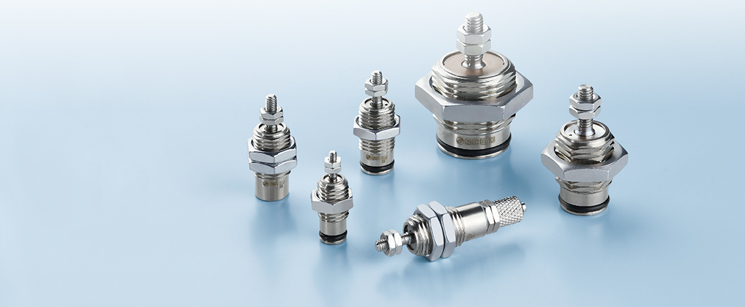

全長の短いショートストロークのミニチュアシリンダ

装置に直接埋込んだりパネル取付もでき、取付スペースが大幅にダウン。
装置の小形化が可能です。

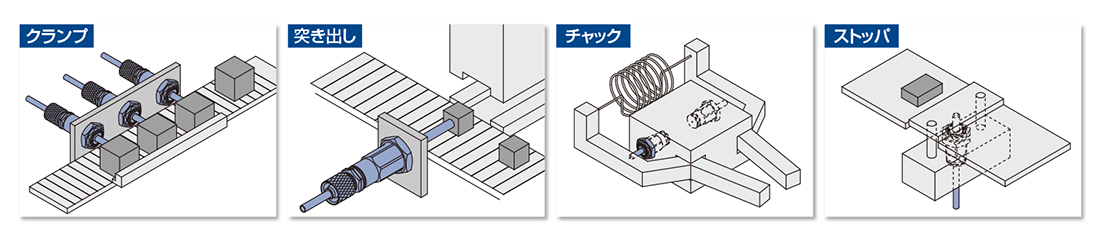

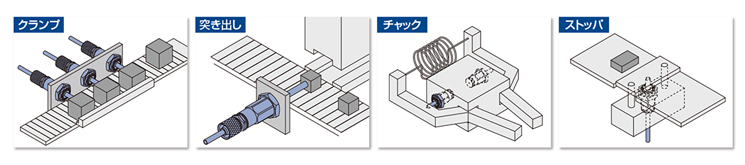

用途例

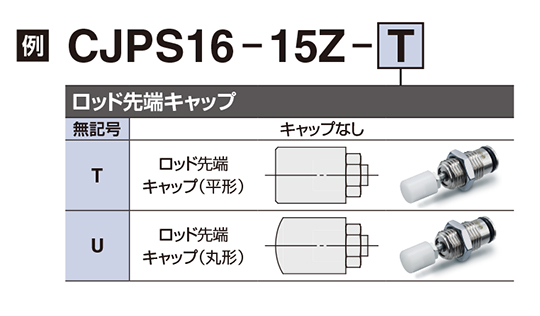

  • ロッド先端キャップ付の手配品番を新たに設定

    シリンダとロッド先端キャップを別々に手配する手間が省けます。

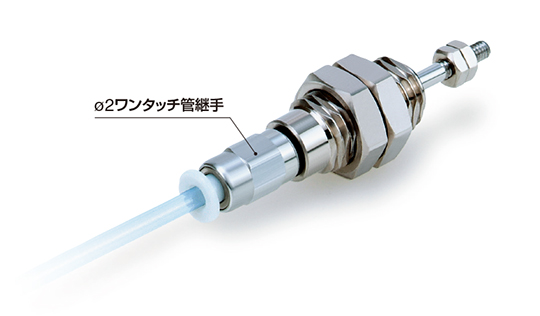

  • ワンタッチ管継手取付可能（パネル取付形）

    ø2ワンタッチ管継手・ミニチュア管継手・スピードコントローラの接続が可能。

  • チューブ内径16mmを新規設定（従来15mm）

    仕様、外形寸法は同一
