静电消除器 静电对策元件 » 棒型/静电消除器IZS31系列 - 规格・外形尺寸图
|规格
| 静电消除器型号 | IZS31-□□（NPN规格） | IZS31-□□P（PNP规格） | |
|---|---|---|---|
| 离子产生方式 | 电晕放电式 | ||
| 电压施加方式 | 检测DC、脉冲DC、DC | ||
| 放电输出 | ±7000V | ||
| 离子平衡注注1） | ±30V（不锈钢电极针±100V） | ||
| 净化空气 | 使用流体 | 空气（清洁干燥的空气） | |
| 工作压力 | 0.7MPa以下注2） | ||
| 接管口径 | φ4 | ||
| 电源电压 | DC24V±10% | ||
| 消耗电流 | 检测DC模式 | 200mA以下（待机中：120mA以下） | |
| 脉冲DC模式 | 自动平衡传感器[本体安装型] 300mA以下 自动平衡传感器[高精度型] 200mA以下 无传感器 170mA以下 |
||
| DC模式 | 170mA以下 | ||
| 输入信号 | 放电停止信号 | 接地
（电压范围：DC5V以下 消耗电流：5mA以下） |
接+24V
（电压范围：DC19V以下 消耗电流：5mA以下） |
| 维护信号 | |||
| 输出信号 | 除静电完毕信号 | 最大负载电流：100mA 残留电压：1V以下（负载电流100mA时） 最大施加电压：DC28V |
最大负载电流：100mA 残留电压：1V以下（负载电流100mA时） |
| 维护输出信号 | |||
| 故障信号 | |||
| 传感器监控器输出注 注3) |
电压输出1～5V（请连接10kΩ以上的负载） | ||
| 有效除电距离 | 50～2000mm（检测DC模式时：200～2000mm） | ||
| 使用环境温度、使用流体温度 | 0～50℃ | ||
| 使用环境湿度 | 35～80%Rh（无结露） | ||
| 材质 | 静电消除器盖：ABS、电极针：钨、单晶硅、不锈钢 | ||
| 耐振动 | 可承受 50Hz 振幅 1mm XYZ方向各两小时的振动 | ||
| 耐冲击 | 10G | ||
| 适用规格／指令 | CE（EMC指令：2004/108/EC） UL U.S. Standard for Electrostatic Air Cleaner, UL867, fourth edition CSA Canadion Standard for Electrostatic Air Cleaner, CAN/CSA C22.2 No.187-M1986 |
||
注1）带电物体与静电消除器距离为300mm且有辅助吹气时。
注2）若使用低维护频率的电极针卡盘，工作气压应高于0.05MPa。
注3）用反馈传感器测量带电物体电位时，传感器的设置距离的不同会影响被测带电体电位与显示器输出电压
的关系及传感器的检测范围。技术资料具体请参考
电极针卡盒数、棒体重量
| 长度（mm） | 300 | 380 | 620 | 780 | 1100 | 1260 | 1500 | 1900 | 2300 |
|---|---|---|---|---|---|---|---|---|---|
| 电极针卡盒数 | 3 | 4 | 7 | 9 | 13 | 15 | 18 | 23 | 28 |
| 质量 g | 470 | 530 | 720 | 850 | 1100 | 1220 | 1410 | 1730 | 2040 |
传感器
| 传感器型号 | IZS31-DF （反馈传感器） |
IZS31-DG （自动平衡传感器[高精度型]） |
IZS31-DE （自动平衡传感器[本体安装型]） |
|---|---|---|---|
| 使用环境温度 | 0～50℃ | ||
| 使用环境湿度 | 35～85%Rh（无结露） | ||
| 外壳材质 | ABS | ABS、不锈钢 | ABS |
| 耐振动 | 可承受 50Hz 振幅 1mm XYZ方向各两小时的振动 | ||
| 耐冲击 | 10G | ||
| 质量 | 200g（包含电缆质量 ） | 220g（包含电缆质量 ） | 110g（包含电缆质量 ） |
| 设置距离 | 10～50mm（推荐） | － | |
| 适用规格／指令 | CE（EMC指令：2004/108/EC、低电压指令 ：73/23/EEC, 93/68/EEC） | ||

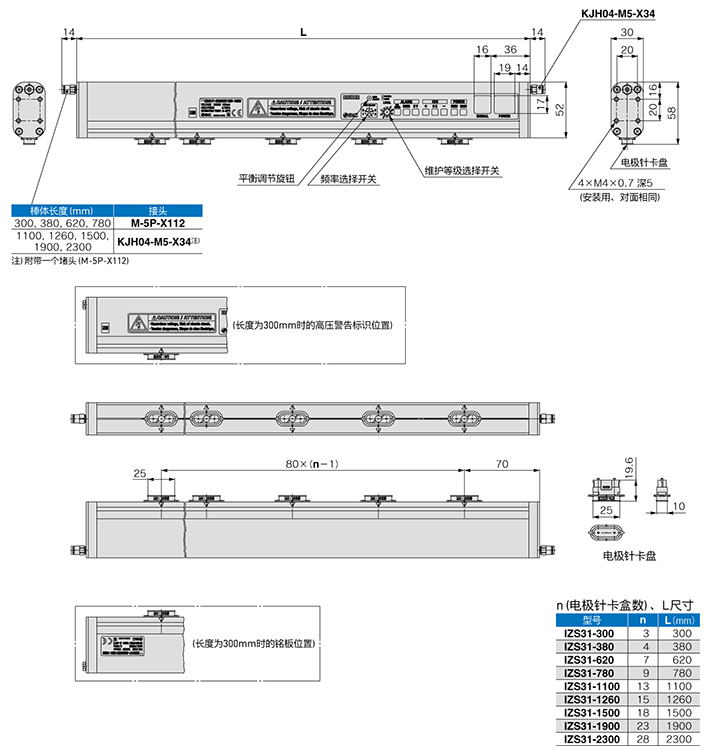

|外形尺寸图
静电消除器 ／IZS31-□□□□-□□
