静电消除器 静电对策元件 » 风扇型/静电消除器IZF系列 - 规格・外形尺寸图
|规格
| 型号 | IZF21-□ NPN |
IZF21-P PNP |
IZF31-□ NPN |
IZF31-P PNP |
|
|---|---|---|---|---|---|
| 最大风量 | 1.8m3/min | 4.4m3/min | |||
| 离子产生方式 | 电晕放电式 | ||||
| 偏置电压（离子平衡）注） | ±5V | ||||
| 电源电压 | DC24V±10% | ||||
| 消耗电流 | 0.9A以下 | 1.3A以下 | |||
| 使用环境温度 | 使用时：0～50℃ 存放时：－10～60℃ | ||||
| 使用环境湿度 | 使用时、存放时：35～80%Rh（无结露） | ||||
| 重量 | 本体 | 430g（带支架576g） | 605g（带支架825g） | ||
| 支架 | 146g | 220g | |||
注） 符合ANSI/ESD-STM3.1-2006规格
| 型号 | IZF10-□□ | IZF10-L-□□ | IZF10R-□□ | IZF10-P-□□ | ZF10-LP-□□ | ZF10R-P-□□ |
|---|---|---|---|---|---|---|
| 最大风量 | 0.66m3/min | 0.46m3/min | 0.80m3/min（最大） | 0.66m3/min | 0.46m3/min | 0.80m3/min（最大） |
| 离子产生方式 | 电晕放电式 | |||||
| 偏置电压（离子平衡）注) | ±13V以内 | |||||
| 电源电压 | DC24V ±10% | |||||
| 消耗电流 | 220mA以下 | 140mA以下 | 270mA以下 | 250mA以下 | 170mA以下 | 270mA以下 |
| 开关输出 | NPN集电极开路输出 |
NPN集电极开路输出
（负载电流150mA时） 最大施加电压：DC26.4V |
PNP集电极开路输出 | PNP集电极开路输出 | ||
| 环境温度 | 使用时：0〜50℃、存放时：−10〜60℃ | |||||
| 环境湿度 | 使用时、存放时：35〜80%RH（无结露） | |||||
| 重量 | 280g（带支架360g） | 260g（带支架340g） | 280g（带支架360g） | 260g（带支架340g） | ||
注） 符合ANSI/ESD-STM3.1-2006规格

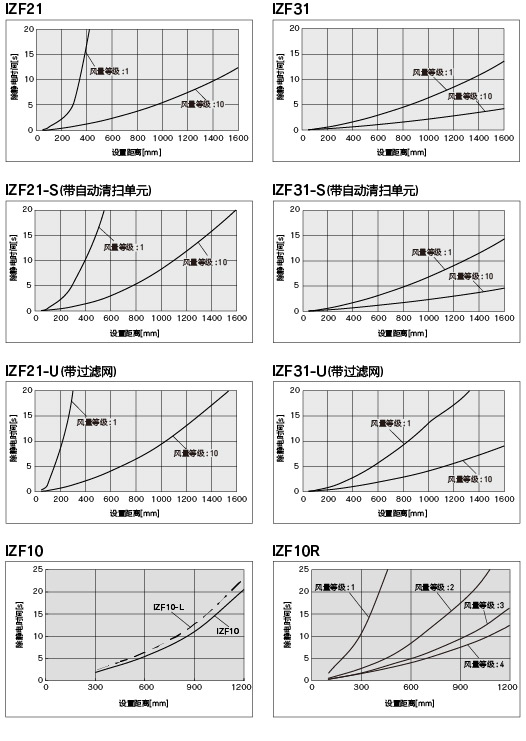

|设置距离与衰减时间（1000V→100V的衰减时间）

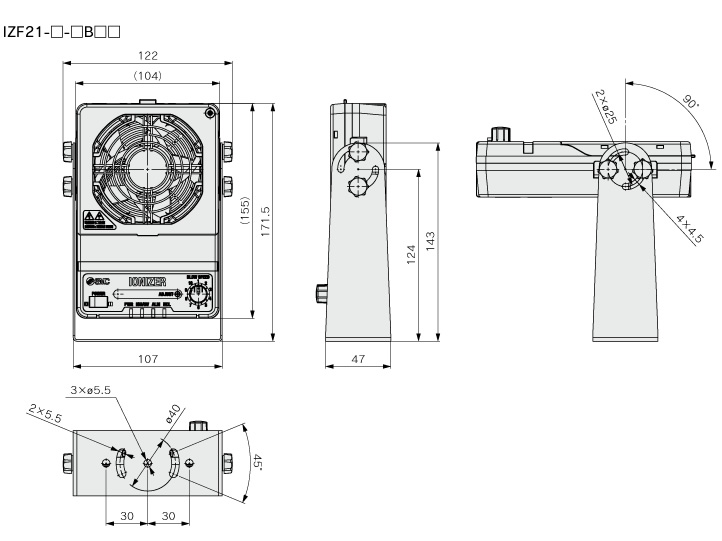

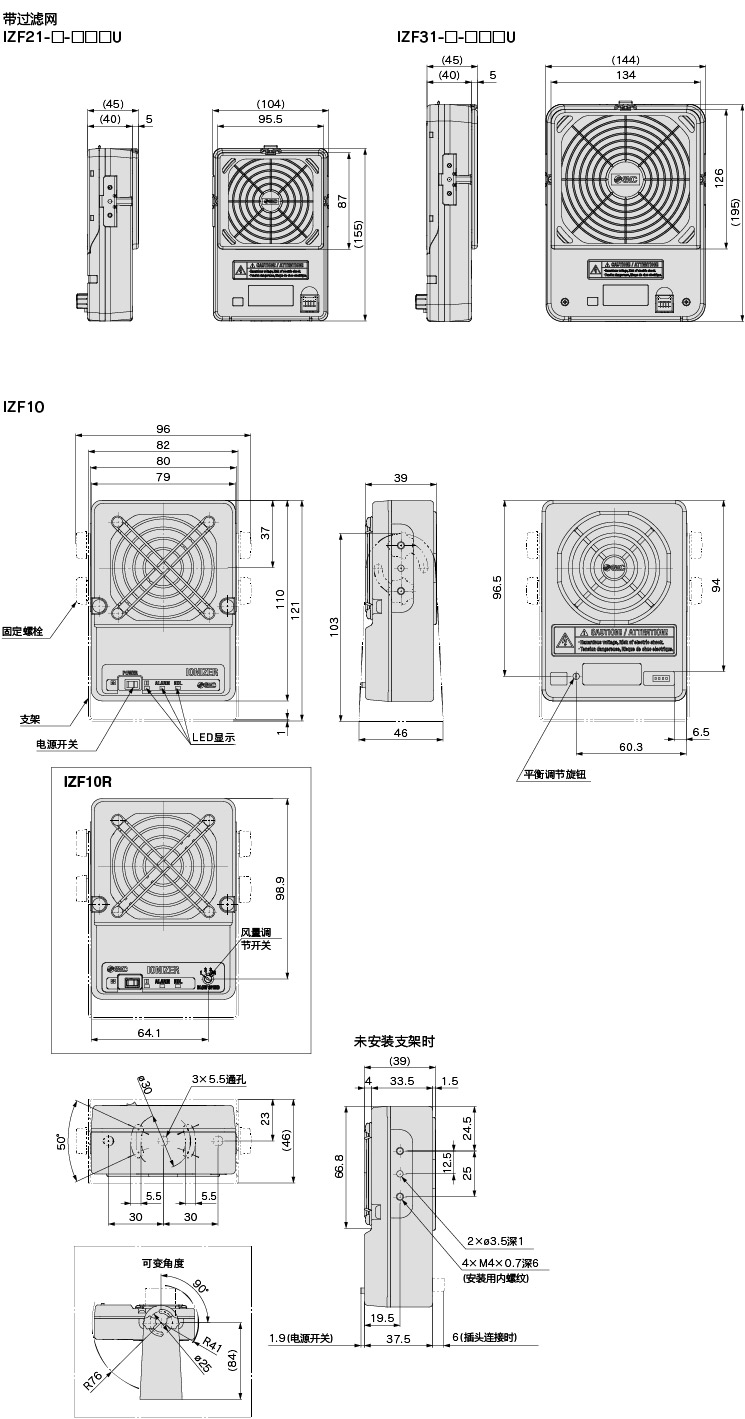

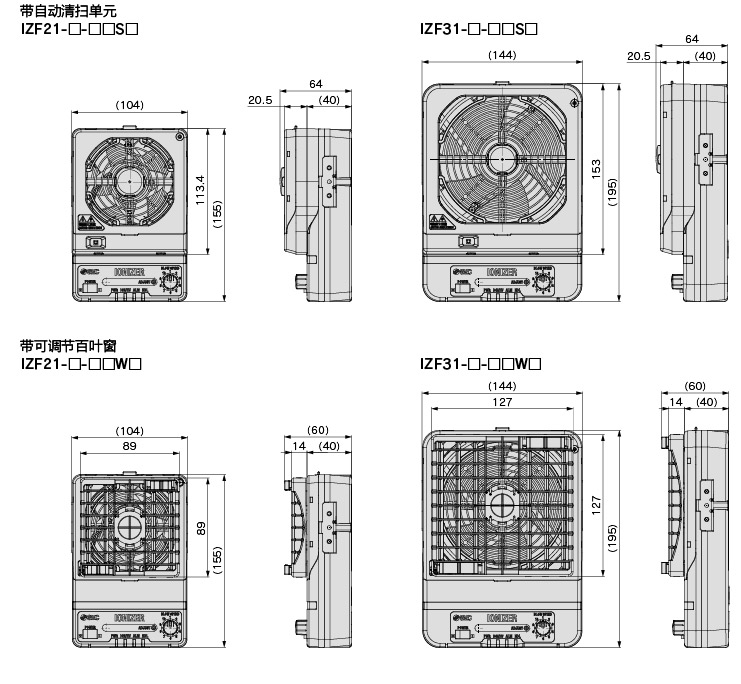

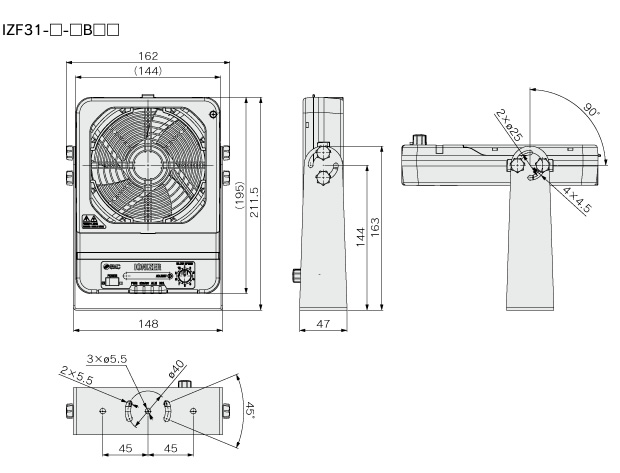

|外形尺寸图
