真空、吹气两用阀
真空抽吸器/大流量喷嘴 ZHV
-

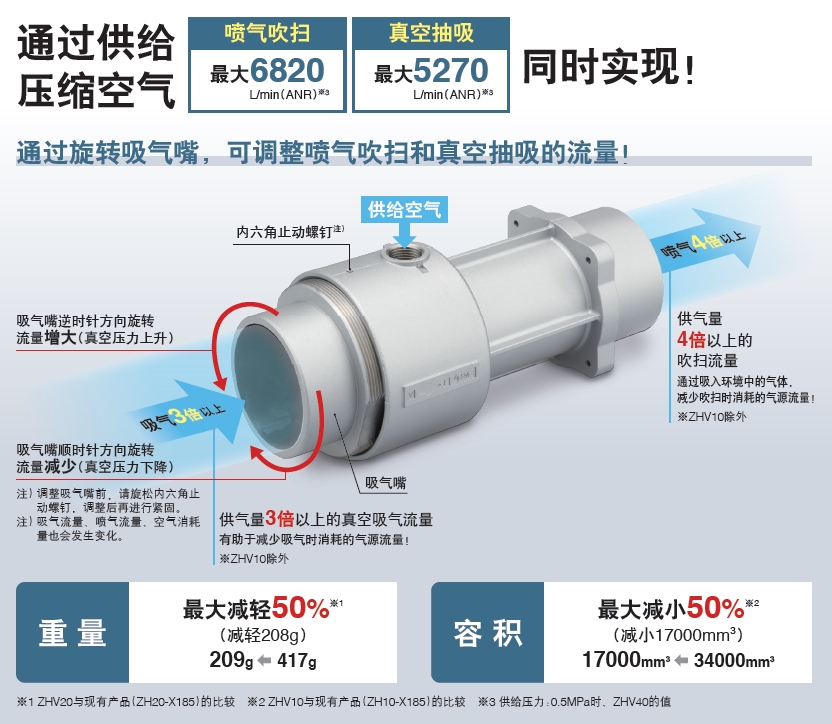

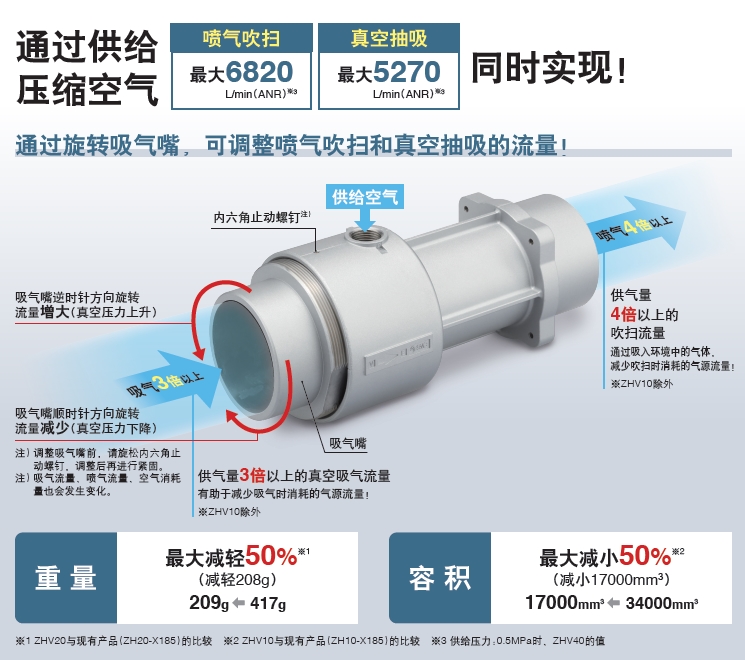

・供给压缩空气即可进行吹气或产生真空
吹气：最大6,820L/min（ANR）※1
真空：最大5,270L/min（ANR）※1
※1 供给压力：0.5MPa时、ZHV40的值
・可通过调节喷嘴位置控制吹气／真空流量
・可产生供气量3倍以上的真空流量
・可产生供气量4倍以上的吹气流量
・质量：最多减小50%（209g←417g）※2
※2 ZHV20，与以前产品（ZH20-X185）相比
・容积：最多减小50%（17,000mm3←34,000mm3）※3
※3 ZHV10，与以前产品（ZH10-X185）相比
・与以前产品（ZH-X185）本体安装尺寸、通口连接方法、流体通过直径相同

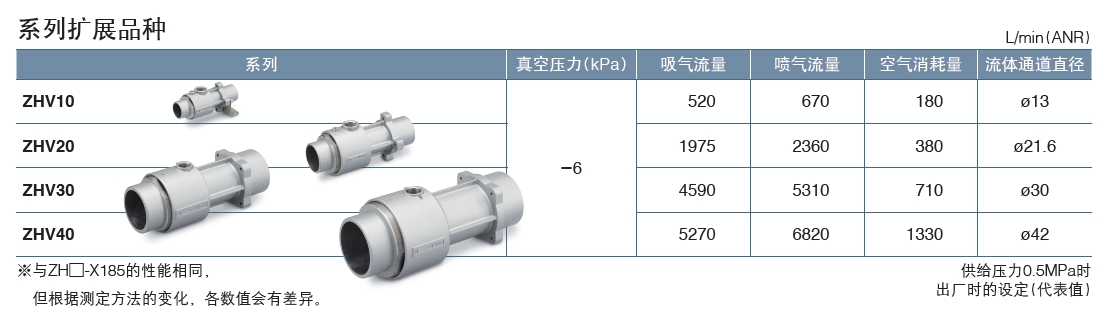

| 系列 | 真空压力 （kPa） | 吸入流量 L/min（ANR） | 输出流量 L/min（ANR） | 空气消耗量 L/min（ANR） | 流体通过直径 |
|---|---|---|---|---|---|
| ZHV10 | -6 | 520 | 670 | 180 | ø13 |
| ZHV20 | -6 | 1975 | 2360 | 380 | ø21.6 |
| ZHV30 | -6 | 4590 | 5310 | 710 | ø30 |
| ZHV40 | -6 | 5270 | 6820 | 1330 | ø42 |
产品特点
通过供给压缩空气，可同时实现喷气吹扫及真空抽吸
与现有产品（ZH-X185）的主体安装、通口连接方法、流体通道直径可互换

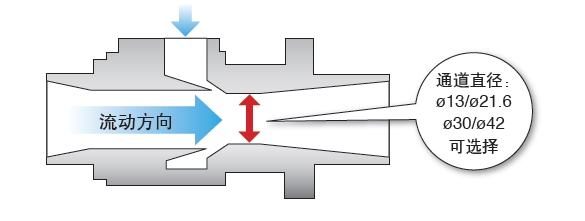

通道直径大，可吸入碎屑、灰尘等
无需维护
与电动鼓风机相比，无需定期维护电机。

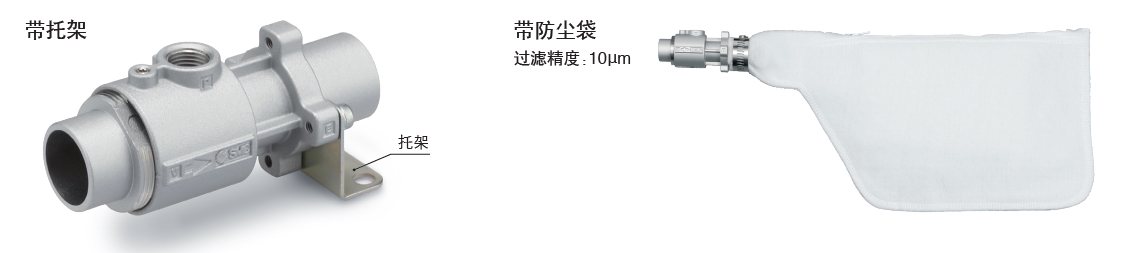

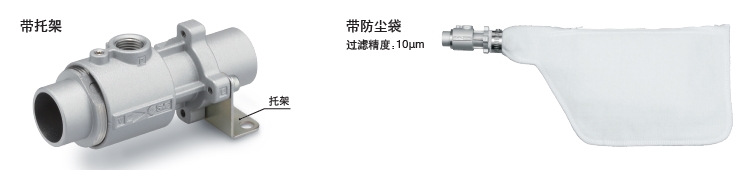

配备安装托架、防尘袋

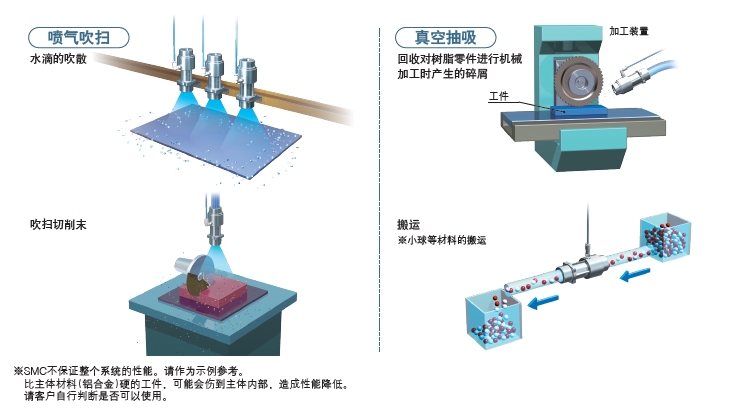

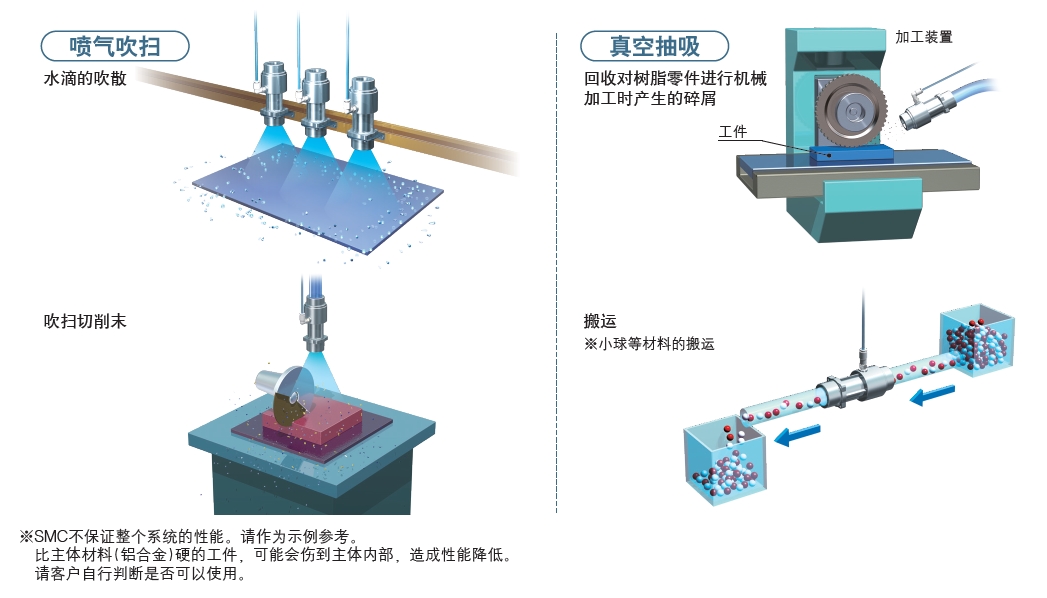

用途示例

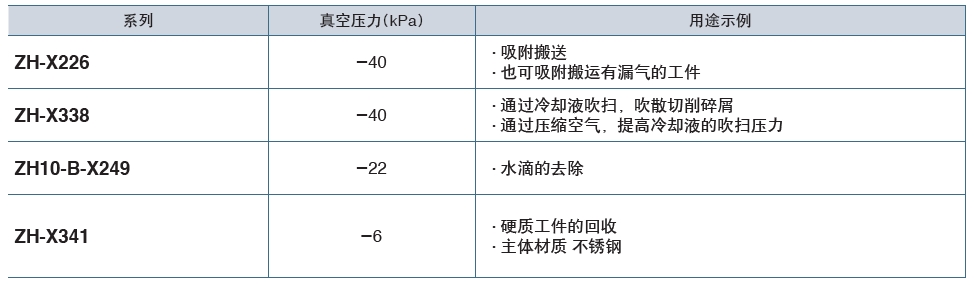

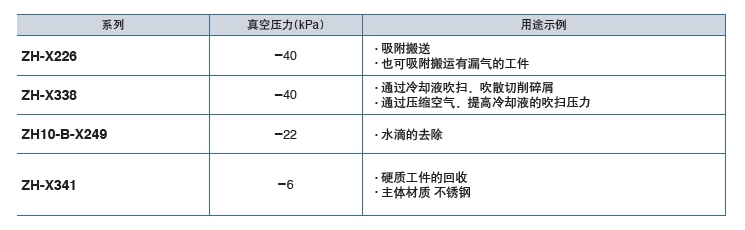

其他真空抽吸器/大流量喷嘴
