サーモチラー(循環液温調装置)スタンダートタイプ ベーシックタイプ
サーモチラー/スタンダードタイプ HRS090
・軽量・コンパクト
・冷却能力:9kW
・温度安定性:±0.5℃
・設定温度範囲:5~35℃
・最高使用周囲温度:45℃
・電源:三相AC200~230V、AC380~415V、AC460~480V
-
2D/3D CAD
型式検索により2D/3D CADデータを様々なデータ形式で出力できます。
オプション、マニホールド等搭載した状態で出力できます。
2D/3D CADデータはこちら
※2D/3D CADデータはキャデナス・ウェブ・ツー・キャド株式会社のシステムに移動します。
CADデータダウンロード時にはキャデナス・ウェブ・ツー・キャドの PART community のユーザー登録が必要になります。
サーモチラー/スタンダードタイプ HRS090
取扱説明書
シリーズ |
冷却能力 |
検索結果を表示 |
HRS090 | 9kW(60Hzの場合) | 検索結果を表示 |
シリーズ | 設定温度 範囲 | 冷却能力 | 温度 安定性 | 冷却方式 | 循環液 |
HRS090 | 5~35℃ | 9kW(60Hzの場合) | ±0.5℃ | 空冷冷凍式 水冷冷凍式 | 清水 脱イオン水(純水) エチレングリコール水溶液(15%) |
製品特長

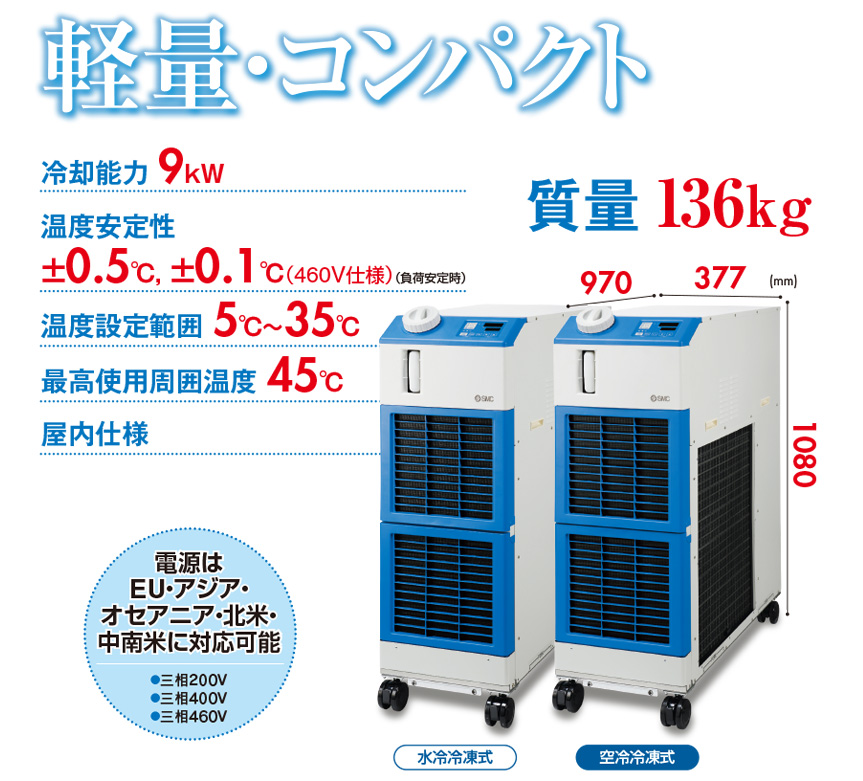

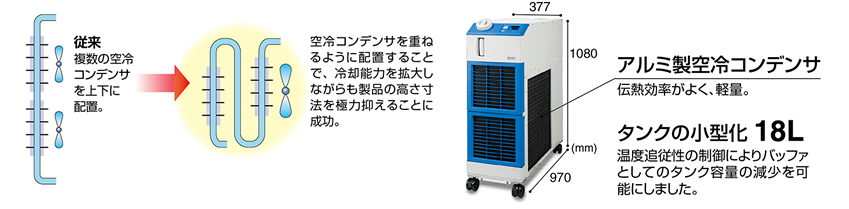

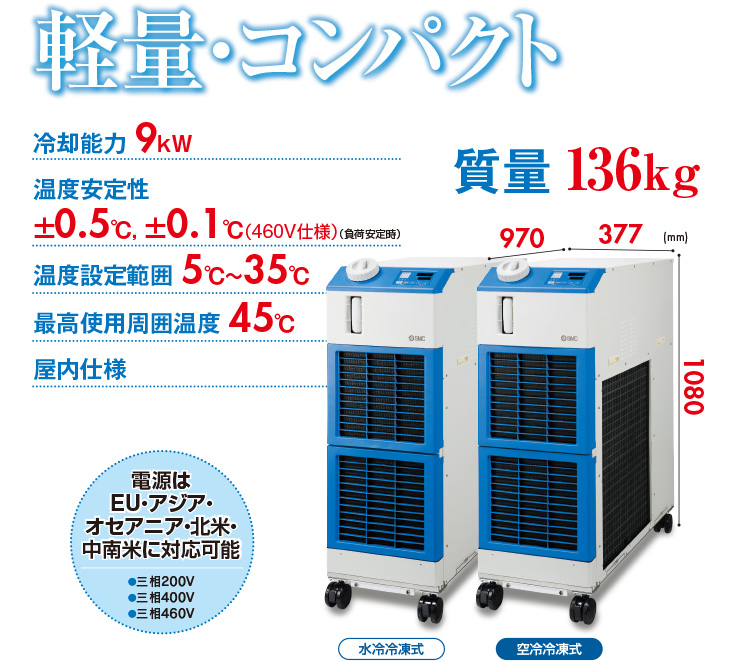

■軽量・コンパクト 質量 136kg

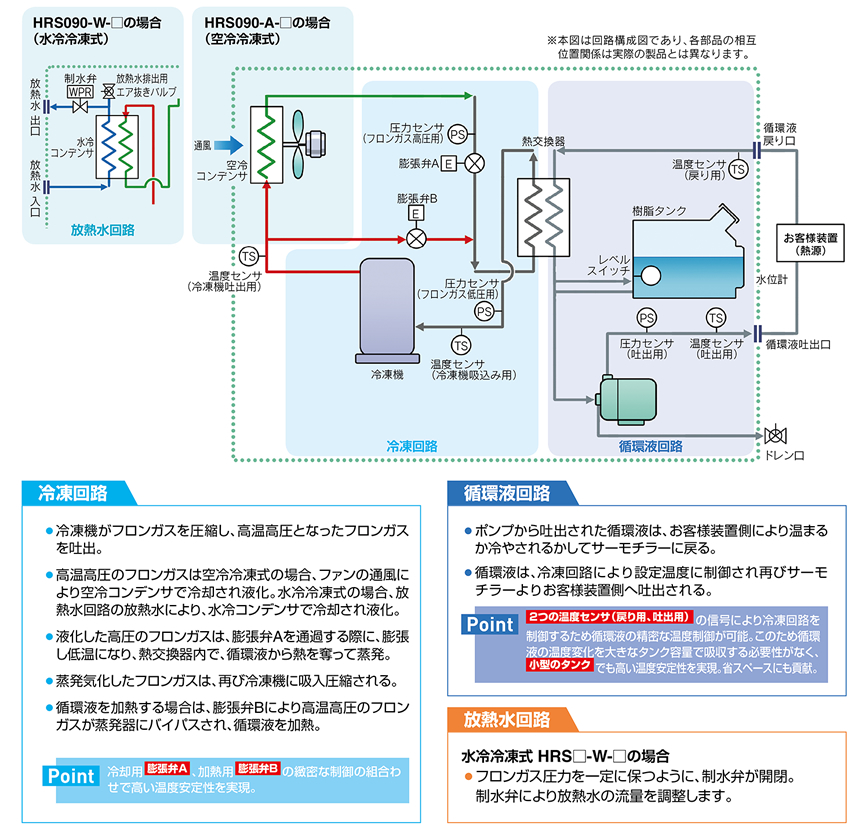

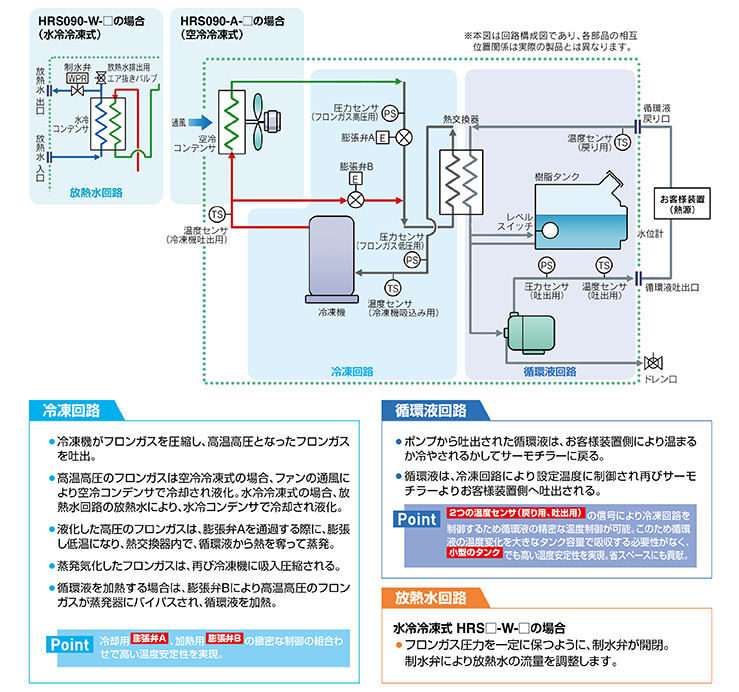

膨張弁と温度センサによる精密な温度制御方式のため高い温度安定性±0.5℃とタンクの小型化を実現。

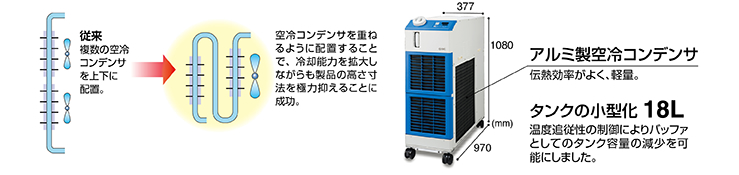

高さを抑えたダブルコンデンサ構造

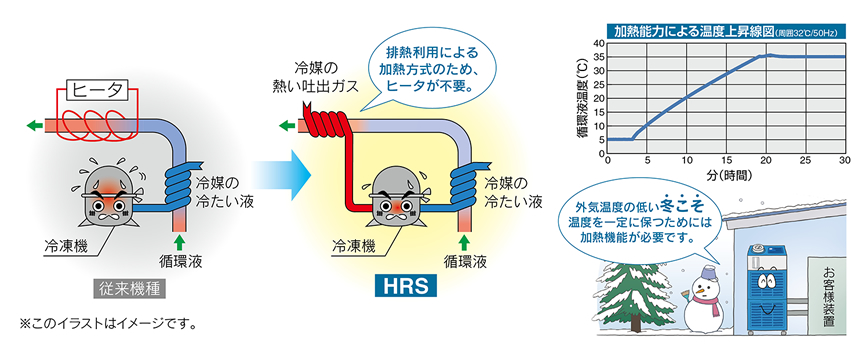

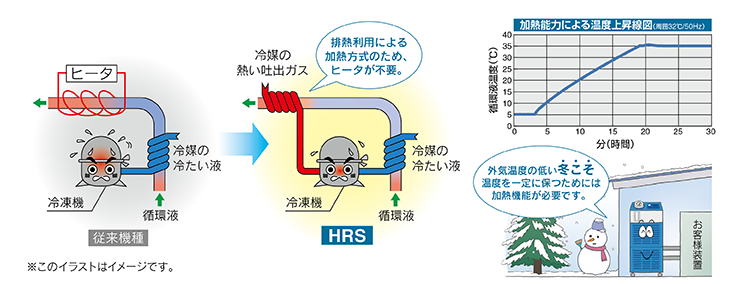

■加熱機能付

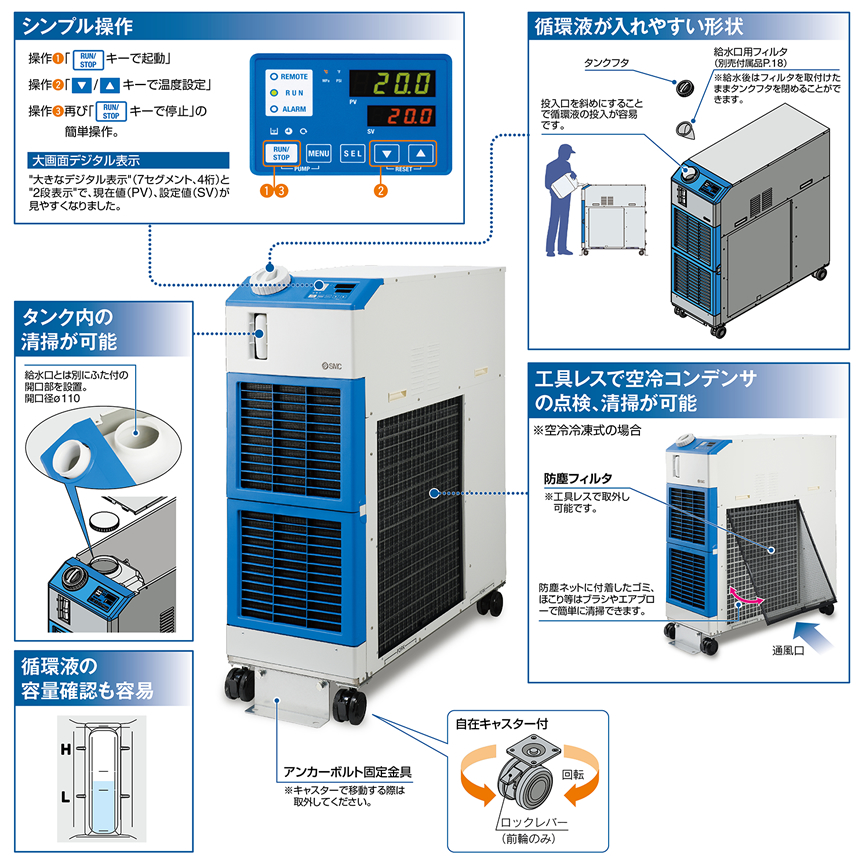

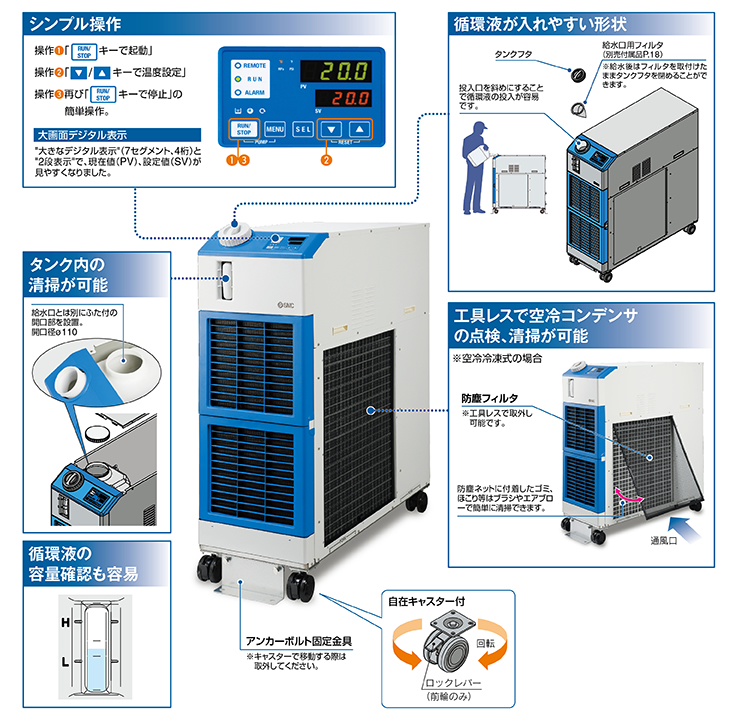

■メンテナンス、操作が容易

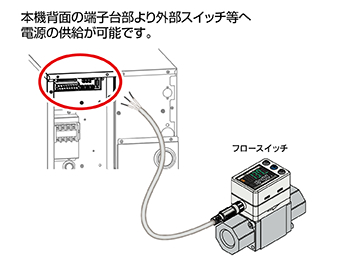

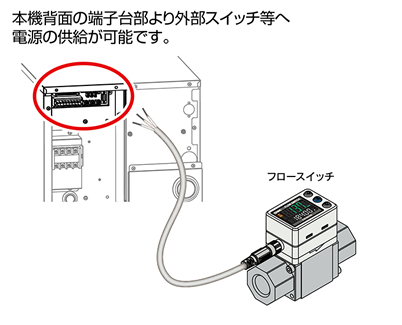

■電源(DC24V)供給が可能

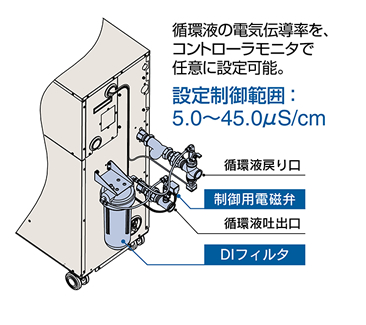

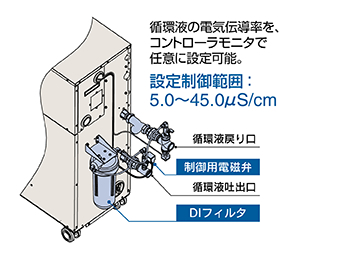

■電気伝導率制御セット
DI フィルタ+制御用電磁弁キット付

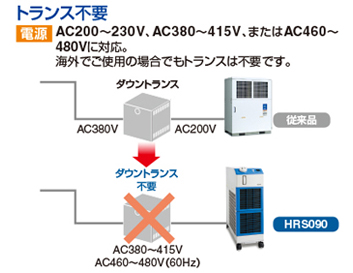

■グローバル対応電源
EU、アジア、オセアニア、中南米、北米 400V/460V仕様のみ

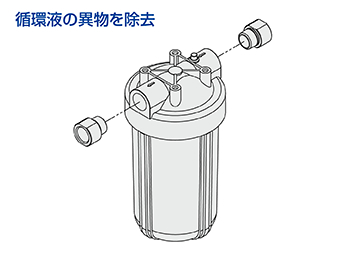

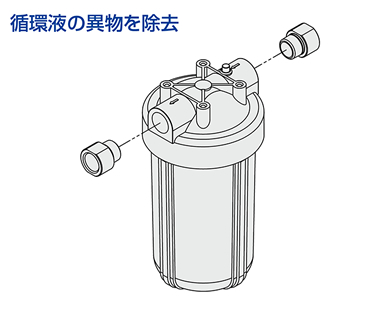

■パーティクルフィルタセット

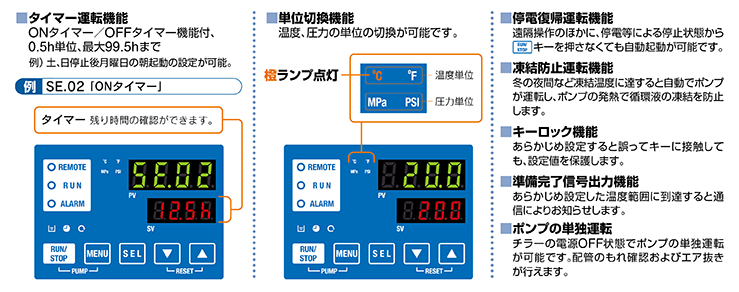

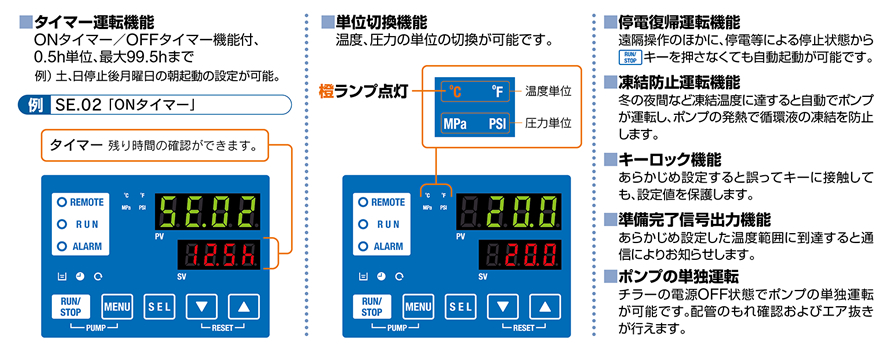

■便利な機能

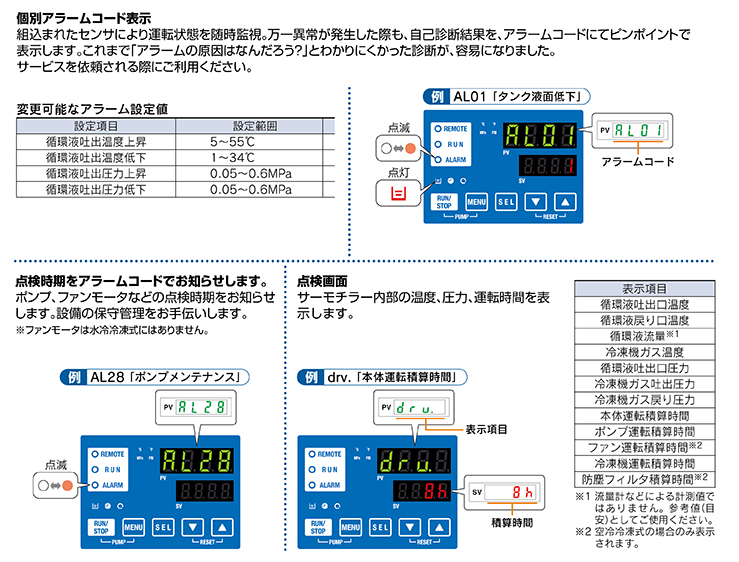

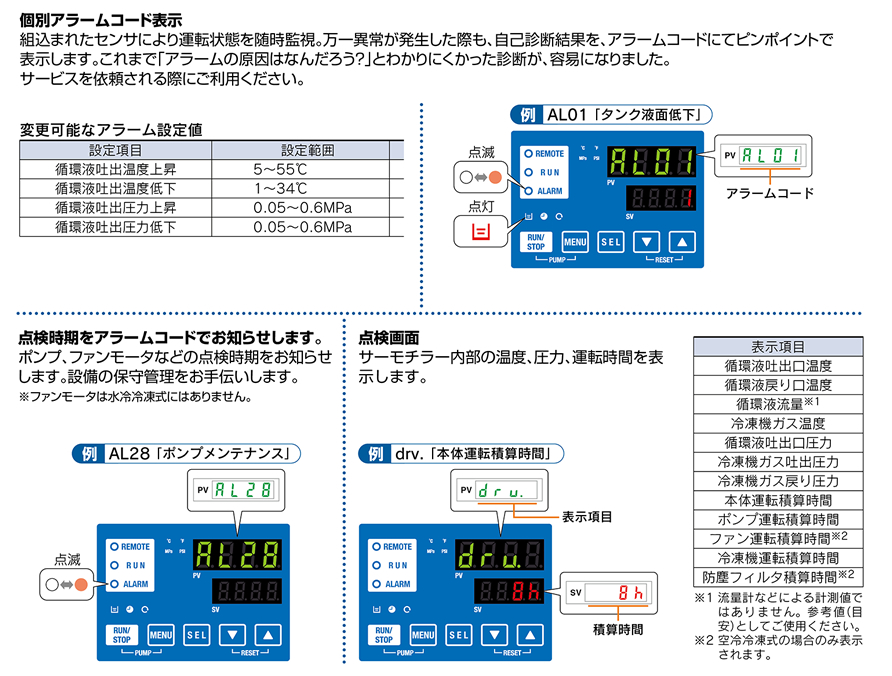

■自己診断機能と点検画面

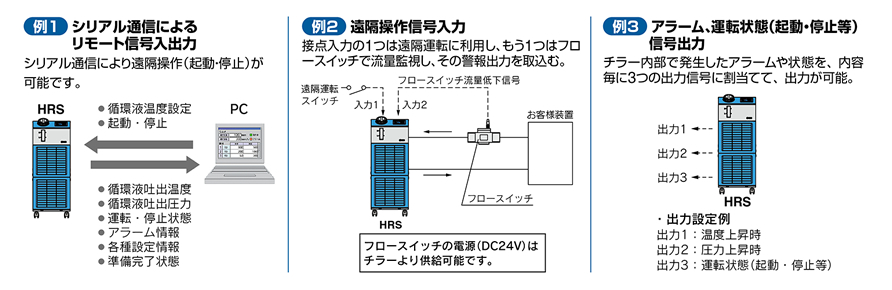

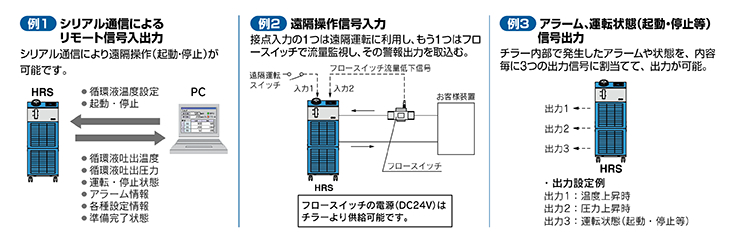

■通信機能
シリアル通信(RS232C・RS485)および接点入出力(出力3 点、入力2 点)を標準装備。用途に応じて、お客様設備とのコミュニケーションおよびシステムアップが可能。
またDC24V 出力もあり、フロースイッチ(当社PF2W)などを設置する際に利用できます。
■アプリケーション
レーザー加工機・レーザー溶接機
レーザー発振部、電源の冷却
印刷機
ローラの温調
洗浄機
洗浄液の温調
アーク溶接
トーチの冷却
抵抗溶接(スポット溶接)
溶接ヘッドの電極、トランス、
トランジスタ(サイリスタ)の冷却
高周波誘導加熱装置
加熱コイル、高周波電源、
インバータ周辺の冷却
X線(デジタル)装置
X線管・X線受光部の温調
包装機(フィルム包装・紙パック充填)
接着時のワークの冷却
MRI
射出成型機
微粒化装置(食品・化粧品)
試料・装置の温調
粉砕機
ジャケットの冷却

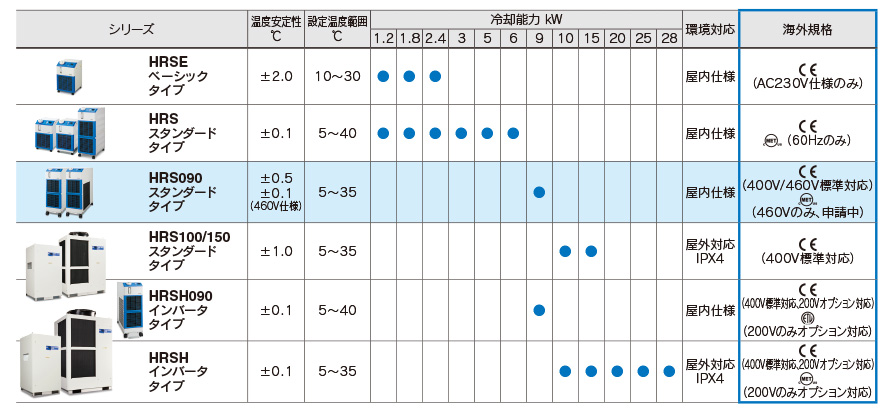

■SMC サーモチラーバリエーション
お客様のニーズに合わせ、多彩なバリエーションを準備しています。
