特殊機能スピードコントローラ

残圧排気機能付パイロットチェック弁付スピードコントローラ ASP

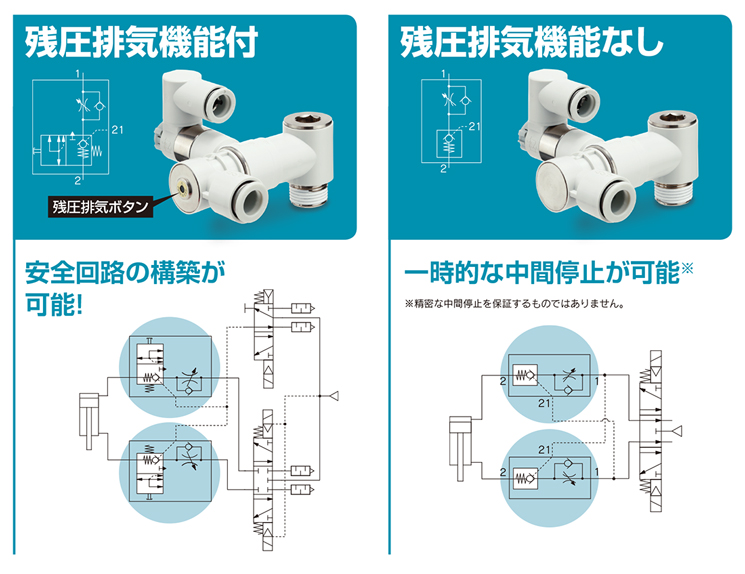

    ・残圧排気機能付：安全回路の構築が可能
    ・残圧排気機能なし：一時的な中間停止が可能
    ・設置条件に応じて選べる縦／横形タイプを用意
    ・配管の自由度向上（360°回転式）
  • 2D/3D CAD

    型式検索により2D/3D CADデータを様々なデータ形式で出力できます。

    オプション、マニホールド等搭載した状態で出力できます。

    2D/3D CADデータはこちら

    ※2D/3D CADデータはキャデナス・ウェブ・ツー・キャド株式会社のシステムに移動します。
    CADデータダウンロード時にはキャデナス・ウェブ・ツー・キャドの PART community のユーザー登録が必要になります。

    2D CAD
    2D CADデータはこちら
  • 残圧排気機能付パイロットチェック弁付スピードコントローラ ASP
    取扱説明書
    タイプ シリーズ 検索結果を表示
    ユニバーサル
    縦形タイプ    		ASP検索結果を表示
    ユニバーサル
    横形タイプ    		ASP検索結果を表示
安全上のご注意　駆動制御機器/共通注意事項　バリエーション　特定開発品情報　グリーン対応（RoHS）

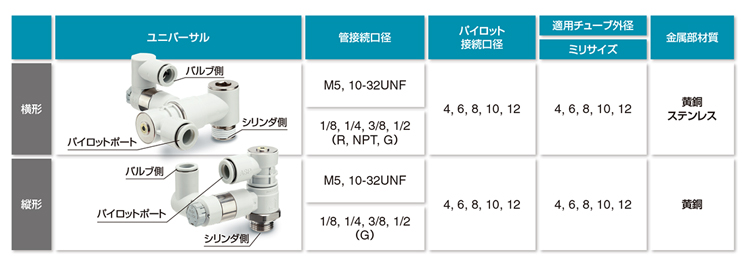

タイプシリーズシリンダ側
接続口径		適用チューブ外径
ミリサイズ
ユニバーサル
縦形タイプ		ASPM5×0.8
10-32UNF
G 1/8, 1/4, 3/8, 1/2		φ4～φ12
ユニバーサル
横形タイプ		ASPM5×0.8
10-32UNF
R, NPT, G 1/8, 1/4, 3/8, 1/2		φ4～φ12

製品特長

特長

バリエーション

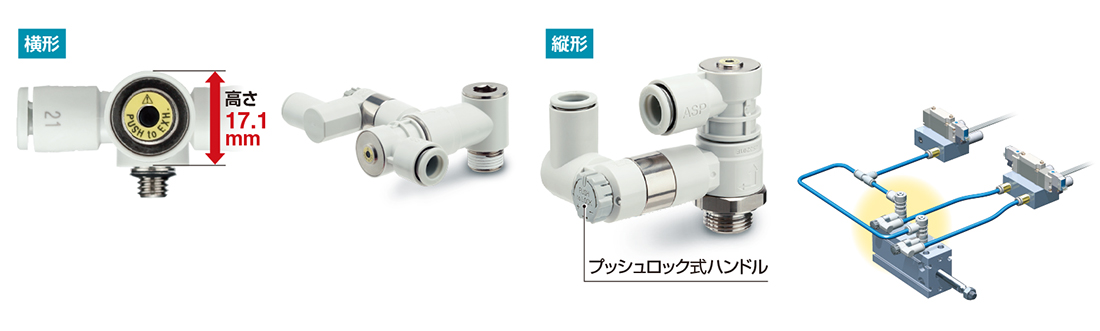

設置条件に応じて選べる横形／縦形タイプを用意

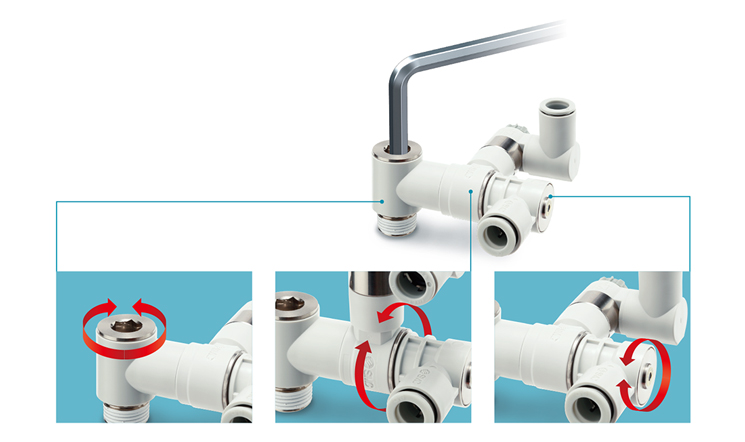

六角レンチによる取付作業性の向上

狭い場所への取付が可能

金属部材質：黄銅・ステンレス

ステンレスタイプは金属材質における銅（Cu）、亜鉛（Zn）を主成分とする材質は使用していません。
（二次電池対応シリーズ）

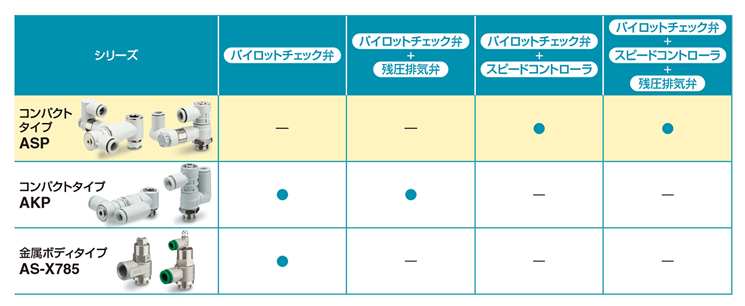

パイロットチェック弁 機能別バリエーション
