テーブル付シリンダ

コンパクトスライド MXH2

    ・ø25を追加
    　ø20と同一幅寸法で許容モーメントは最大1.4倍

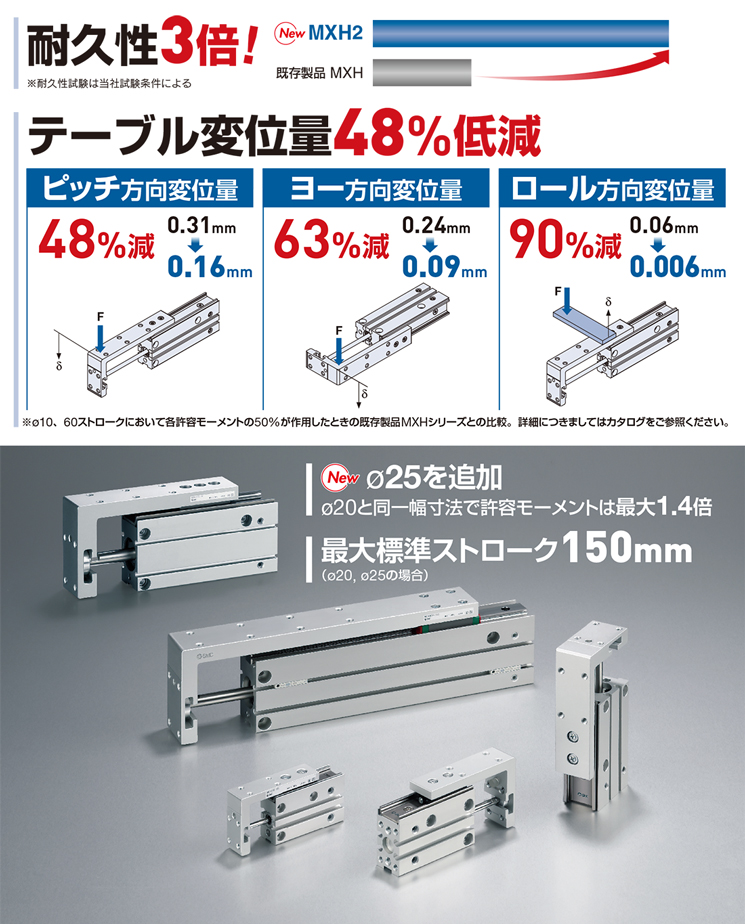

    ・リニアガイドの剛性向上でテーブル変位量48%低減
    　ピッチ方向変位量：48%減（0.31mm→0.16mm）
    　ヨー方向変異量：63%減（0.24mm→0.09mm）
    　ロール方向変位量：90%減（0.06mm→0.006mm）
    ・最大標準ストローク150mm（ø20､φ25の場合）
    ・質量 最大6%削減（194g→182g）
    ・取付寸法、全長寸法は既存製品MXHシリーズと同等
  • 2D/3D CAD

    型式検索により2D/3D CADデータを様々なデータ形式で出力できます。

    オプション、マニホールド等搭載した状態で出力できます。

    2D/3D CADデータはこちら

    ※2D/3D CADデータはキャデナス・ウェブ・ツー・キャド株式会社のシステムに移動します。
    CADデータダウンロード時にはキャデナス・ウェブ・ツー・キャドの PART community のユーザー登録が必要になります。

安全上のご注意　アクチュエータ/共通注意事項　オートスイッチ/共通注意事項　オートスイッチ取付および移動方法　機種選定・技術資料　特定開発品情報　グリーン対応（RoHS）

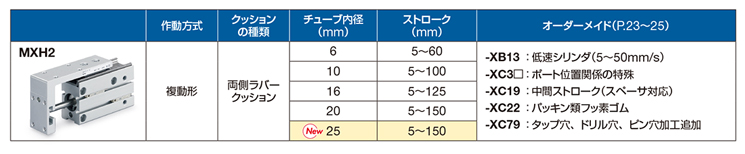

形式シリーズ作動方式チューブ内径（mm）
標準形MXH2複動6，10，16，20，25

製品特長

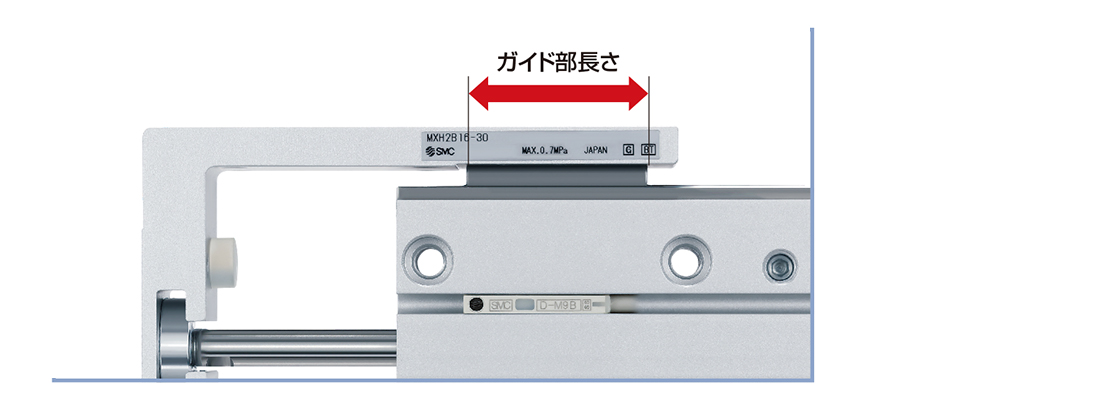

リニアガイドの剛性向上

高剛性を実現

リニアガイドのガイド部長さを伸長することで剛性向上。
モーメント作用時のテーブル変位量を大幅に低減。

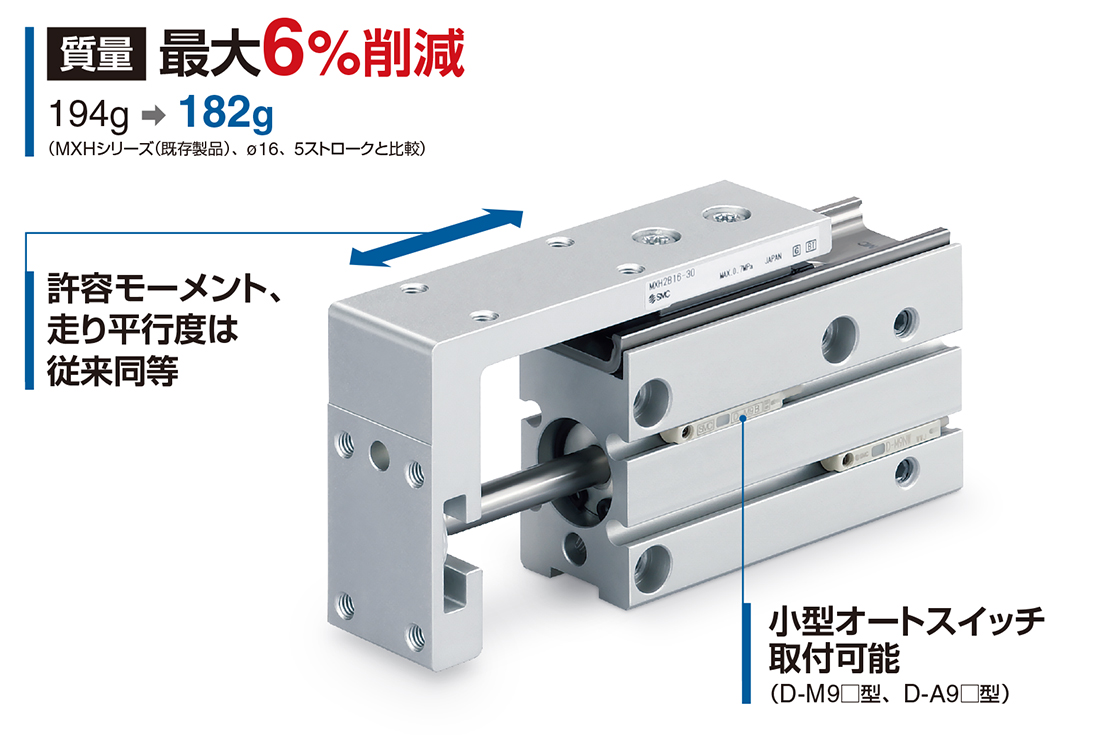

質量 最大6%削減(194g→182g)

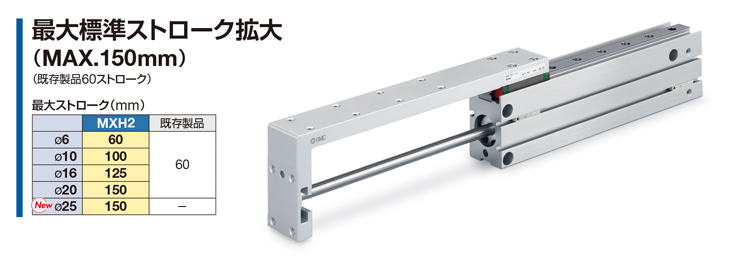

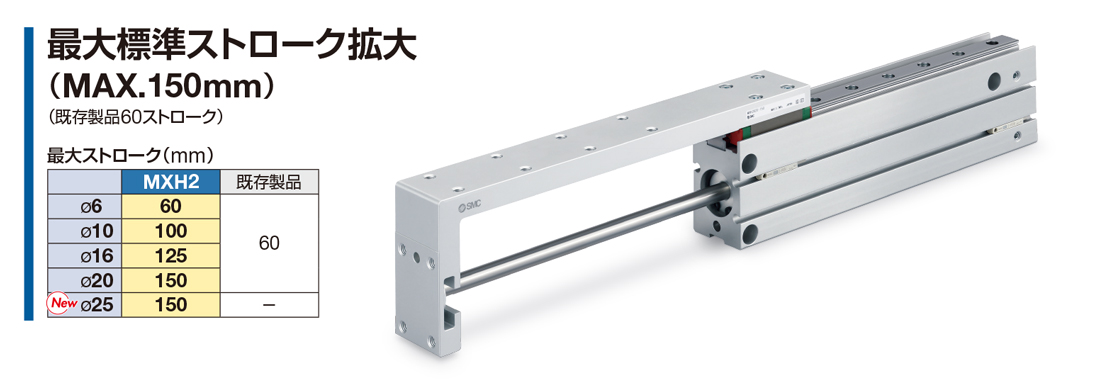

最大標準ストローク拡大（MAX.150mm）

（既存製品60ストローク）

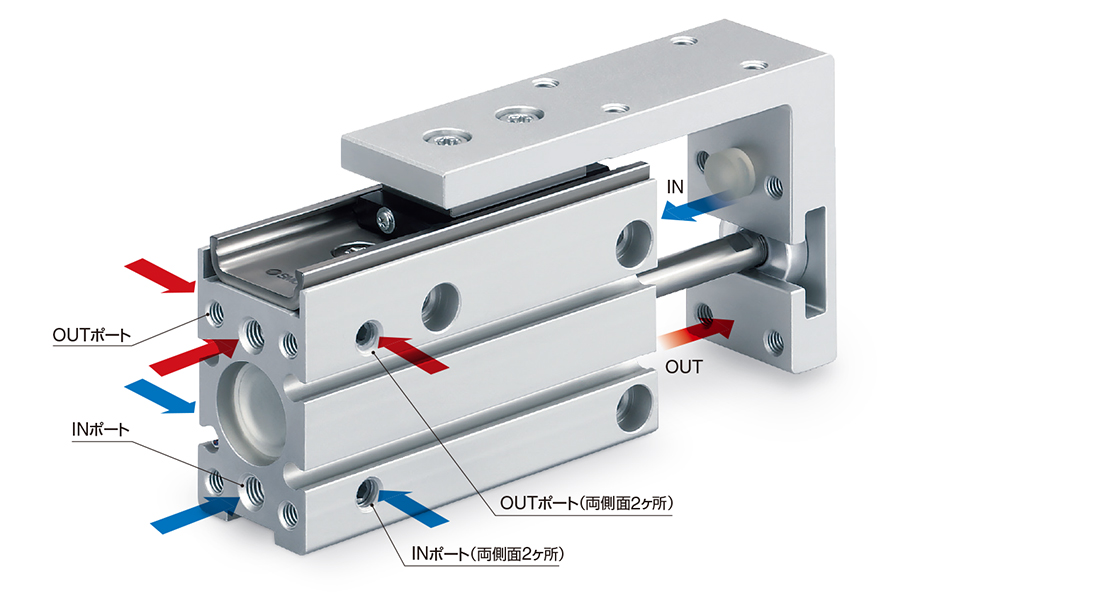

3方向からの配管が可能

ポート位置を変更する場合は、オーダーメイド品番 -XC3□ をご用意しています。

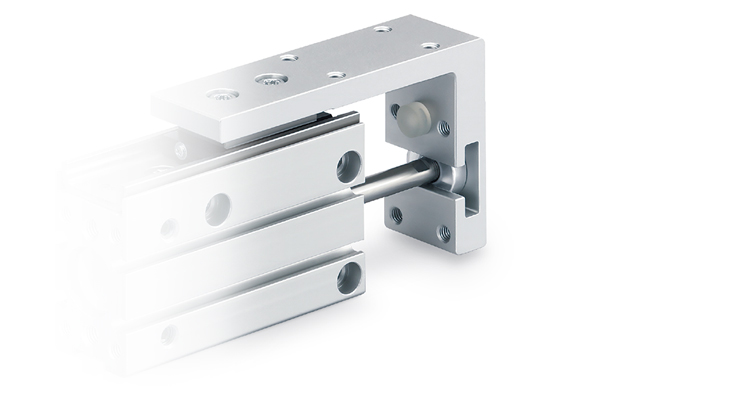

ダンパ

シリンダ内部にもダンパが装着されています。

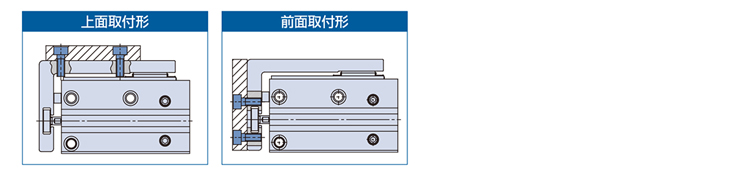

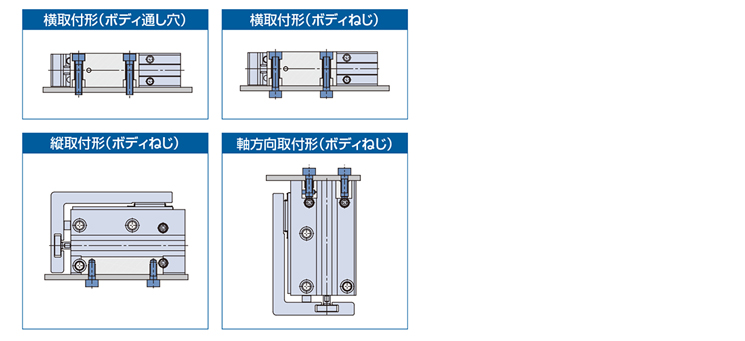

4通りの取付けが可能

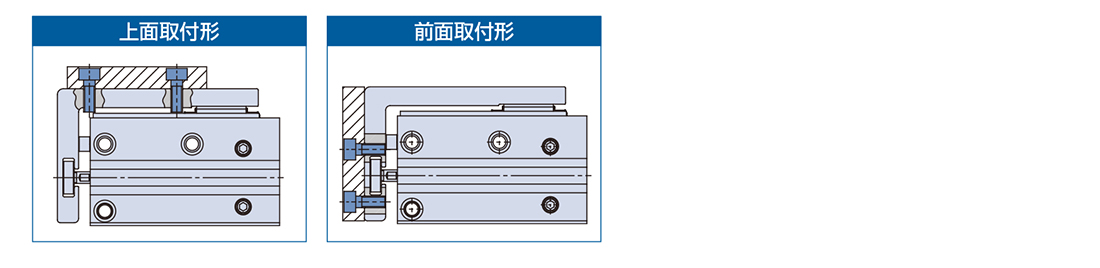

2通りのワーク取付けが可能

取付寸法、全長寸法は既存製品MXHシリーズと同等

外形寸法、ワーク取付寸法およびシリンダ取付寸法は従来同様
