イオナイザ(イオナイザー)静電気対策機器 » イオナイザ付除塵ボックス - 仕様・外形寸法図
|仕様
| 構成要素 |  |
ZVB20 | ZVB40 |
|---|---|---|---|
| イオナイザ | タイプ | ノズルタイプ | |
| 搭載台数 | 1 | 2 | |
| イオン発生方式 | コロナ放電式 | ||
| 電圧印加方式 | 高周波AC 方式 | ||
| 減衰時間 | 0.3s（1000V→100V） | ||
| オフセット電圧 | ±10V 以内（除電距離：ノズルから100mm） | ||
| 集塵機 | タイプ | 空圧式 バキュームフロー | |
| 搭載台数 | 1 | 2 | |
| 供給圧力範囲 | 0.1 ～ 0.7MPa | ||
| 排気流量 | 410 ～ 1580L/min（ANR） | 820 ～ 3160L/min（ANR） | |
| 本体 | 使用流体 | 空気（乾燥空気） | |
| 使用圧力範囲 | 0.2 ～ 0.8MPa | ||
| 電源電圧 | 85 ～ 264V AC50/60Hz（専用AC アダプタ使用時） | ||
| 運転時間設定 | 連続／タイマー〔2/5/10s〕 | ||
| 補助ブロー設定 | 連続ブロー／パルスブロー〔50/100ms 間隔〕 | ||
| 使用温度範囲 | 0 ～ 55℃注1） | ||
| 空気消費量注2） | 420L/min（ANR） | 800L/min（ANR） | |
| 質量注3） | 5.1kg | 9.9kg | |
注1）凍結のなきこと
注2）集塵機供給圧力：0.3MPa（ZVB20）／0.4MPa（ZVB40）、補助ブロー供給圧力：0.2MPaに設定したときの空気消費量。当社測定条件による。
注3）オプションパーツを除く全体質量

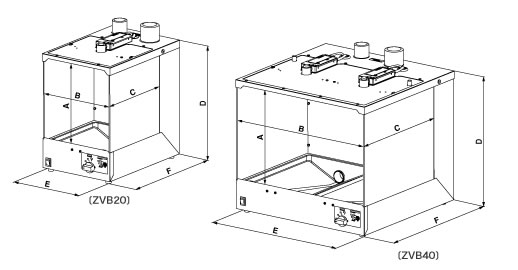

|外形寸法図
| 型式 | A | B | C | D | D’注1） | E | F | F’注2） |
|---|---|---|---|---|---|---|---|---|
| ZVB20 | 211 | 202 | 212 | 310 | 351 | 210 | 297 | 341 |
| ZVB40 | 248 | 392 | 298 | 349 | 390 | 400 | 384 | 428 |
注1）D’寸法はレギュレータのハンドルを含む全高寸法
注2）F’寸法は前面スイッチレバーおよび背面排気ポートを含む奥行寸法
