表面電位センサIZD10/IZE11シリーズ

|表面電位センサ／IZD10 Series

仕様

表面電位センサ型式	IZD10-110	IZD10-510
測定電位	±0.4kV（検出距離25mm時）^注）	±20kV（検出距離50mm時）^注）
出力電圧	1～5V（出力インピーダンス　約100Ω）
有効検出距離	10～50mm	25～75mm
リニアリティ	±5％F.S.（0～50℃、検出距離25mm時）	±5％F.S.（0～50℃、検出距離50mm時）
出力遅れ時間	100ms以内
電源電圧	DC24V±10％
消費電流	40mA以下
使用周囲温度	0～50℃
使用周囲湿度	35～85％Rh（結露無きこと）
材質	ヘッドケース：ABS　　アンプケース：ABS
耐振動	耐久50Hz　振幅1mm　X,Y,Z各2時間
耐衝撃	100m/s²
質量	185g（ケーブル質量も含む）
EN規格適用条件	保護クラス：クラス3（EN60950-1）汚染度 3 CEマーキング：低電圧指令：2006/95/EC SELV-type 外部回路接続限定
EMC指令	2004/108/EC
UL規格	UL508

注）測定電位と出力電圧の関係は検出距離により異なります。検出距離による測定電位と出力電圧の関係は技術データ「出力信号」の
　　グラフをご参照ください。

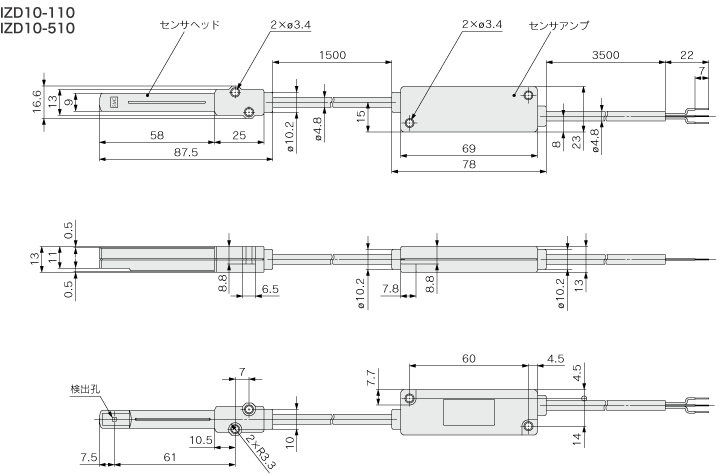

外形寸法図

|表面電位センサモニタ／IZE11 Series

型式			IZE11□
接続センサ			IZD10-110	IZD10-510
定格測定範囲			-0.4kV～＋0.4kV^注1）	-20kV～＋20kV^注2）
設定最小単位			0.001kV	0.1kV
設定測定距離			10～50mm	25～75mm
電源電圧			DC24V±10％以下（逆接保護付）
消費電流			50mA以下（ただし、センサ部消費電流を除く）
センサ入力			DC1～5V（入力インピーダンス：1MΩ）
	入力数		1入力
	入力保護		過電圧保護付（ただし、電圧26.4Vまで対応）
	応差		ヒステリシスモード：可変ウインドコンパレータモード：可変
スイッチ出力			NPNまたはPNPオープンコレクタ　2出力
	最大負荷電流		80mA
	最大印加電圧		DC30V（NPN出力時）
	残留電圧		1V以下（負荷電流80mA時）
	短絡保護		短絡保護付
	応答時間（センサ応答時間含む）		100ms以下チャタリング防止機能時、応答時間500ms、1s、2s以下
アナログ出力	電圧出力		出力電圧：1～5V（定格測定範囲にて）、出力インピーダンス：約1kΩ
		精度（対表示値）（25℃）	±1％F.S.
	電流出力		電流出力：4～20mA（定格測定範囲にて）最大負荷インピーダンス：600Ω（DC24V時）、最小負荷インピーダンス：50Ω
		精度（対表示値）（25℃）	±1％F.S.
	応答時間（センサ応答時間含む）		200ms（フィルタなし）、1.5s（フィルタあり）以下
表示精度			±0.5％F.S.±1digit
表示方法			3＋1/2桁　7セグメント表示器、2色表示（赤色/緑色）、サンプリング周期：5回/1sec
動作表示灯			OUT1：ON時点灯（緑色）、OUT2：ON時点灯（赤色）
耐環境	保護構造		IP40
	使用温度範囲		動作時：0～50℃、保存時：-10～60℃（ただし、凍結および結露しないこと）
	使用湿度範囲		動作時・保存時：35～85％R.H.（ただし、結露しないこと）
	耐電圧		AC1000V　1分間　モニタ単体において充電部一括と筐体間
	絶縁抵抗		50MΩ以上（DC500Vメガにて）、モニタ単体において充電部一括と筐体間
	耐振動		10～150Hz　複振幅1.5mmまたは加速度98m/s²の小さいほうにてX,Y,Z各方向2時間（無通電）
	耐衝撃		100m/s²　X,Y,Z各方向3回（無通電）
温度特性			±0.5％F.S.（25℃基準）
接続方式			電源、出力接続：5Pコネクタ、センサ接続：4Pコネクタ
材質			フロントケース：PBT、リアケース：PBT
質量	電源・出力接続ケーブル含まず		30g
規格			CEマーキング、UL（CSA）対応

注1）帯電物とセンサの距離25mm時の定格値
注2）帯電物とセンサの距離50mm時の定格値

イオナイザ(イオナイザー) 静電気対策機器

|表面電位センサ／IZD10 Series

仕様

外形寸法図

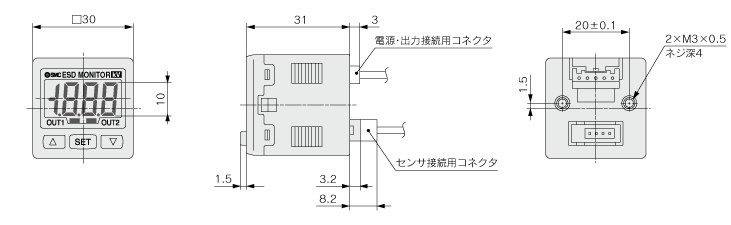

|表面電位センサモニタ／IZE11 Series
