省配线现场总线系统（串行传送系统）
串行传送系统 EX600
-
对应输入、输出
※不同系列适用协议不同。
详情请参照各系列的样本。
※EX600-SPN1/SPN2已于2023年10月停产。
请选择EX600-SPN3/SPN4。
| 系列 | 防护等级 | 通信协议※ | 适用的阀 |
|---|---|---|---|
| EX600 | IP67 | DeviceNet™ PROFIBUS DP CC-Link 对应EtherNet/IP™ IO-Link单元 对应EtherCAT IO-Link单元 PROFINET 对应PROFINET IO-Link单元 MRP（PROFINET）（订制规格） Ethernet POWERLINK（订制规格） Modbus TCP（订制规格） CC-Link IE Field（订制规格） EtherNet/IP™ IO-Link主站单元（订制规格） | SY3000，5000，7000（插入式） VQC1000，2000，4000，5000 SV1000，2000，3000 S0700（IP40） |

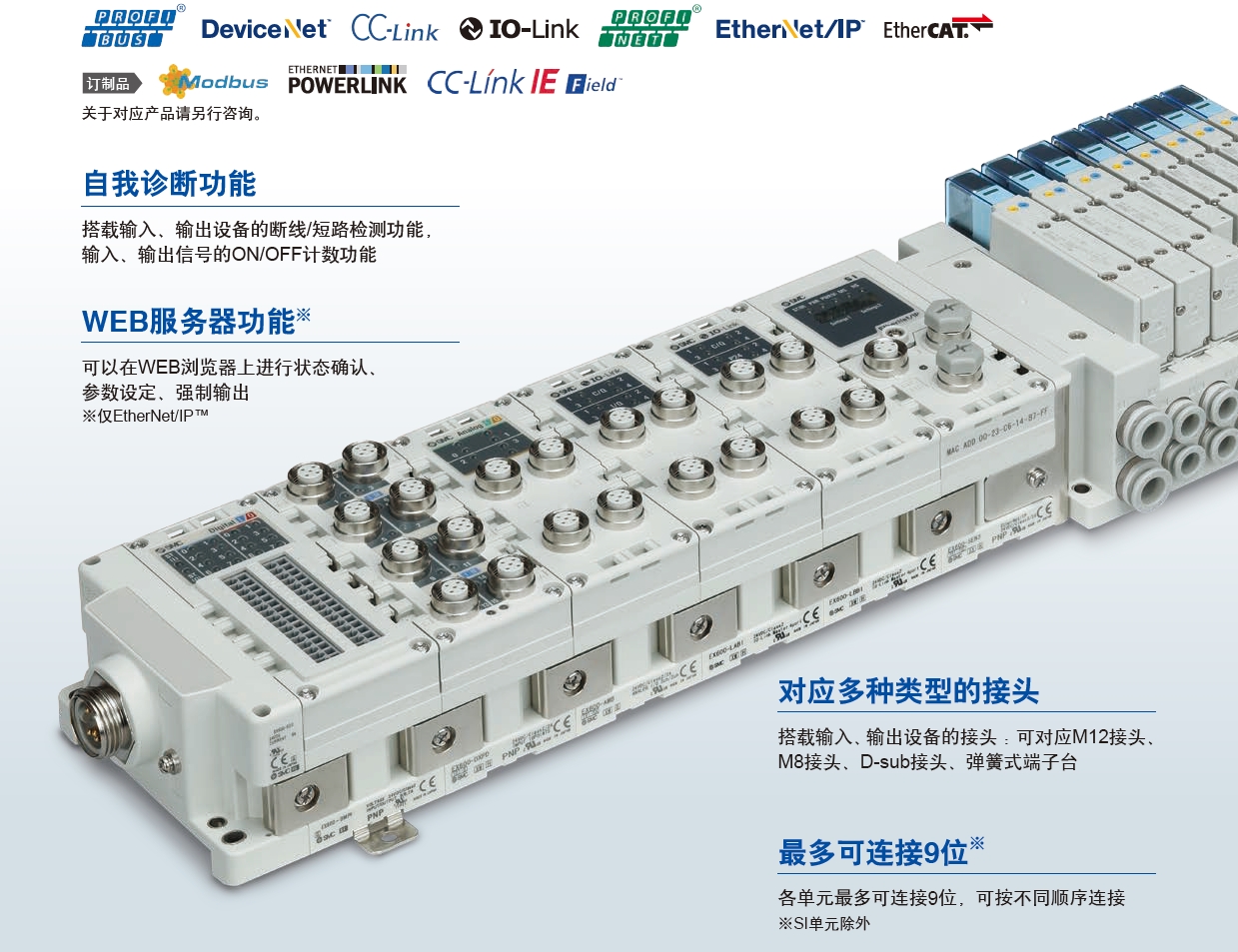

产品特点
对应数字输入输出、模拟输入输出、IO-Link主站
●对应通信协议
可与数字/模拟/IO-Link主站连接

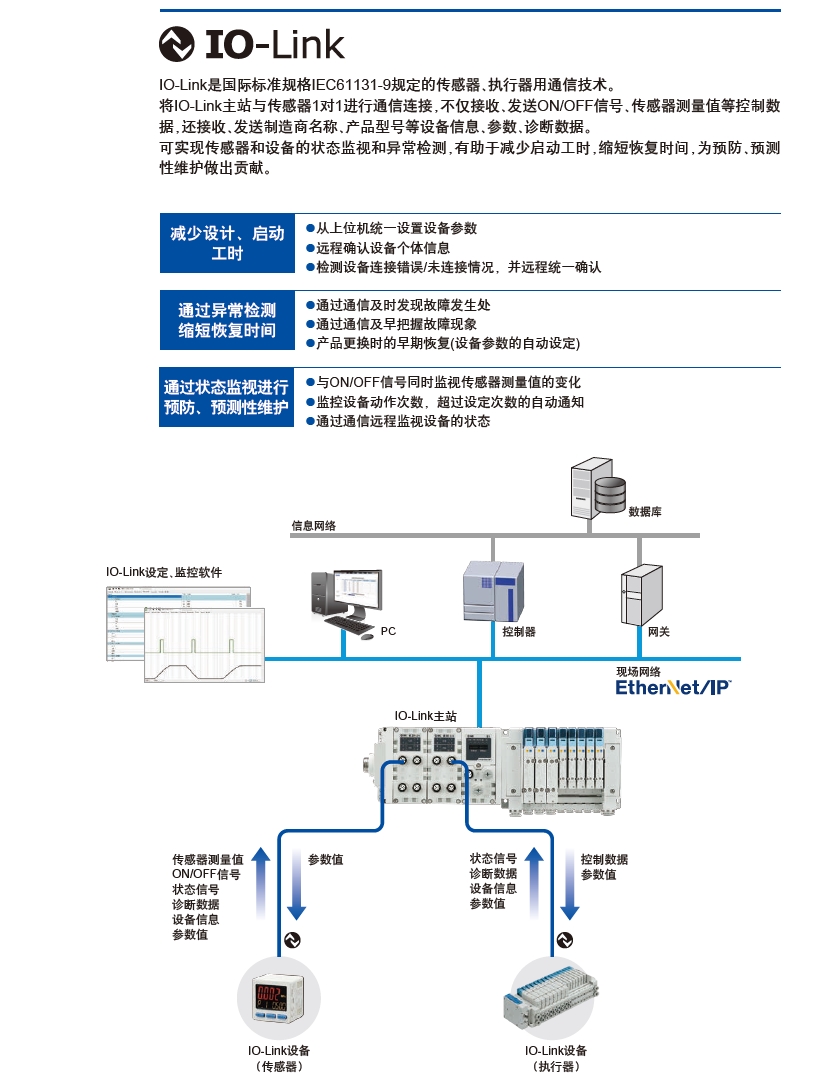

IO-Link
IO-Link是国际标准规格IEC61131-9规定的传感器、执行器用通信技术。
将IO-Link主站与传感器1对1进行通信连接，不仅接收、发送ON/OFF信号、传感器测量值等控制数据，还接收、发送制造商名称、产品型号等设备信息、参数、诊断数据。
可实现传感器和设备的状态监视和异常检测，有助于减少启动工时，缩短恢复时间，为预防、预测性维护做出贡献。
●IO-Link系统构成

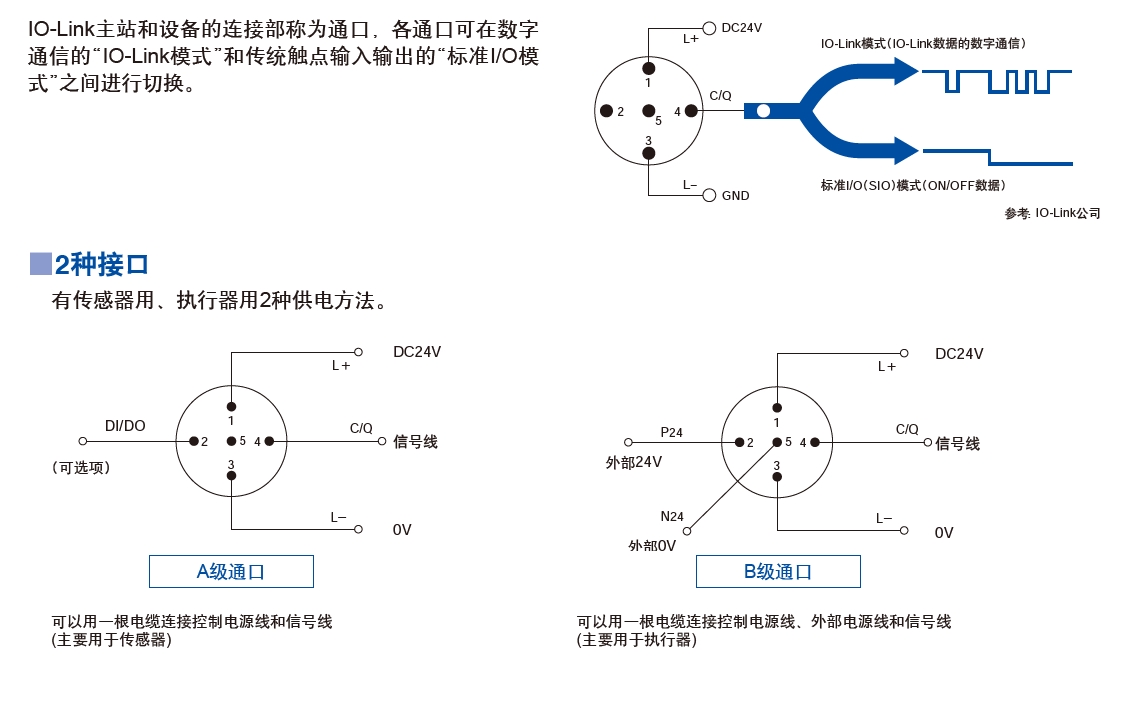

●IO-Link接口
●IO-Link主站单元

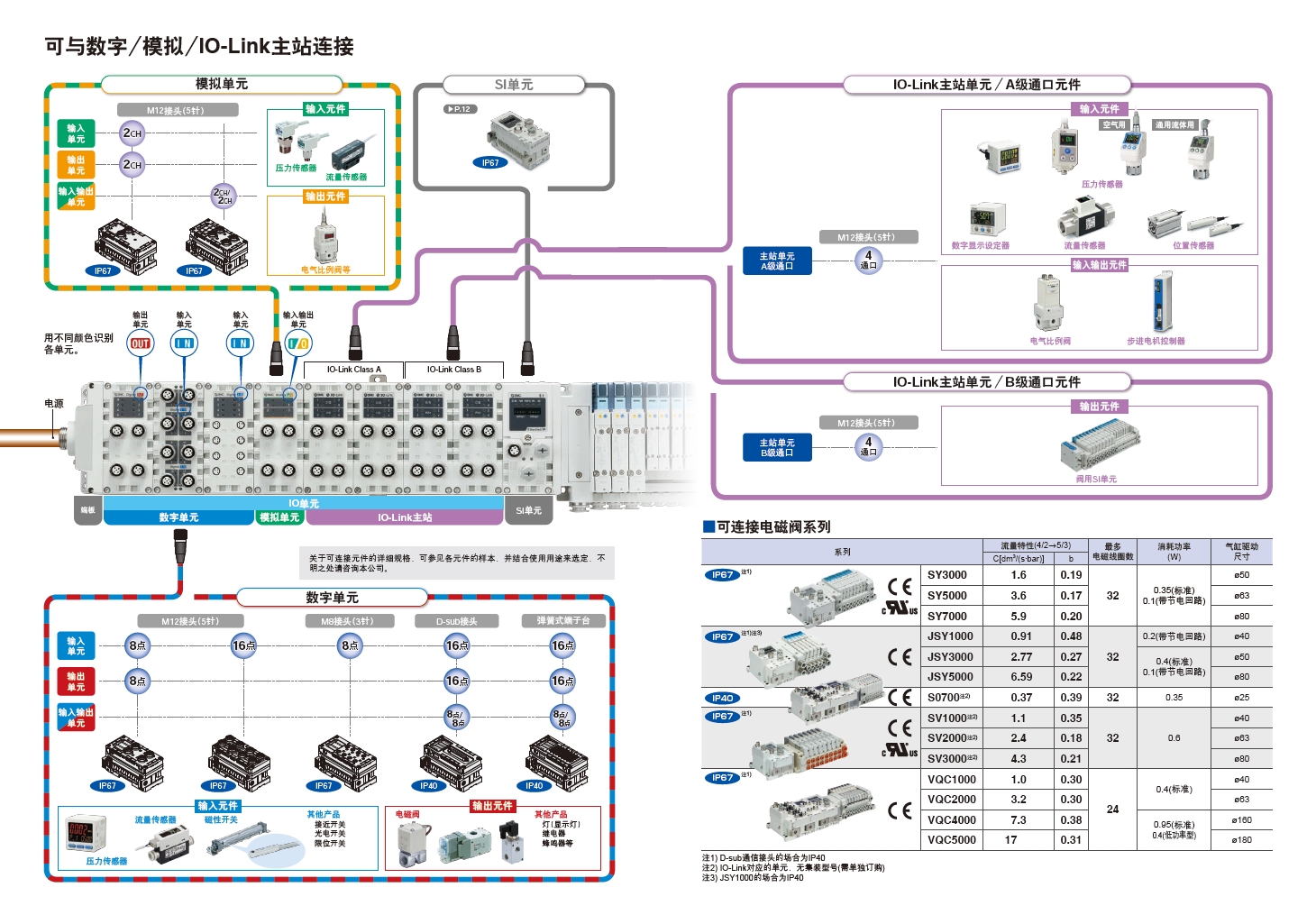

可与数字单元/模拟单元/IO-Link主站连接
最多可连接4个IO-Link主站单元(共16个通口)。
※连接EtherNet/IP.单元时

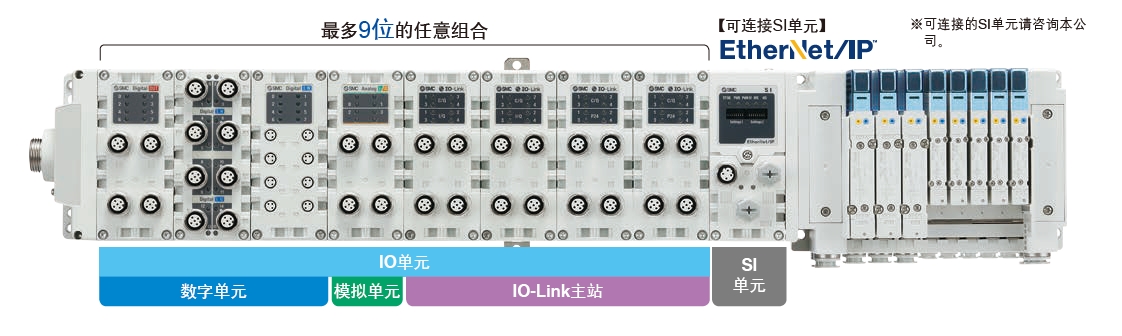

可将数字单元、模拟单元、IO-Link主站单元混合在一起，最多可连接9位，可按不同顺序连接。

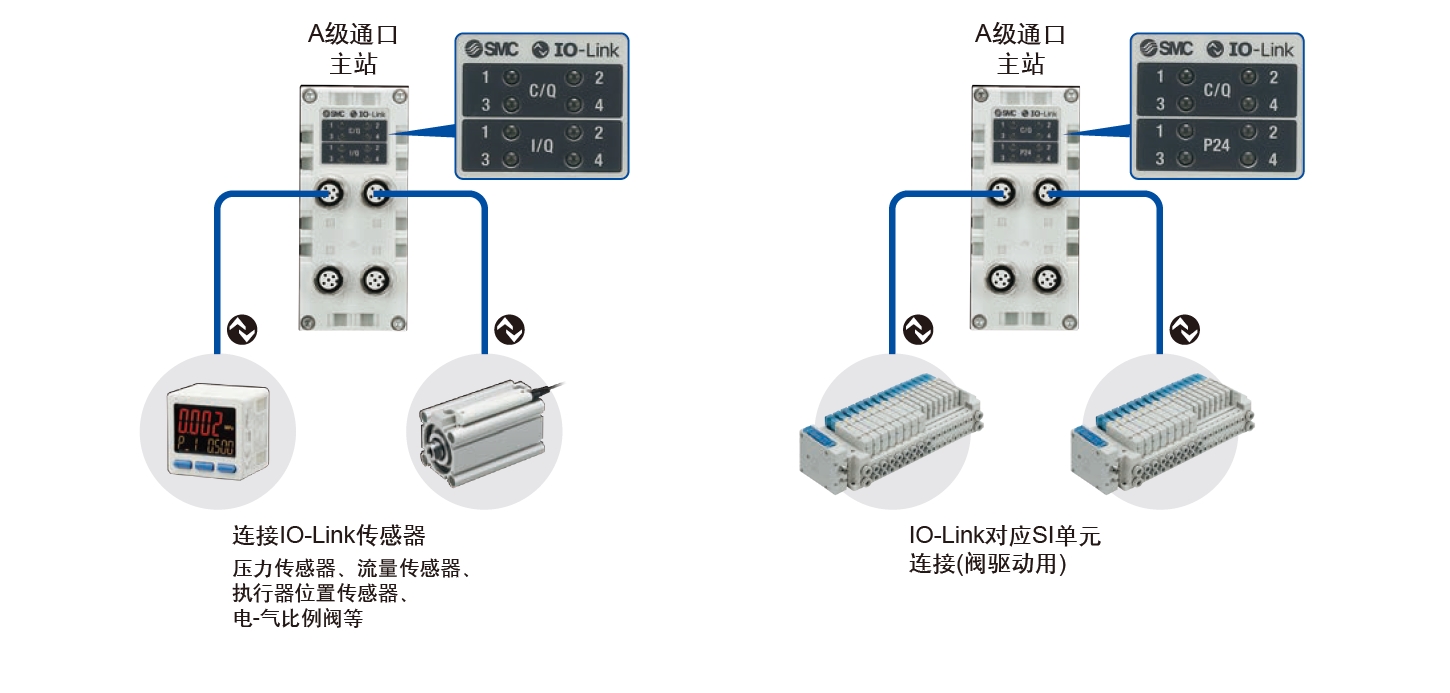

同时对应A级通口和B级通口

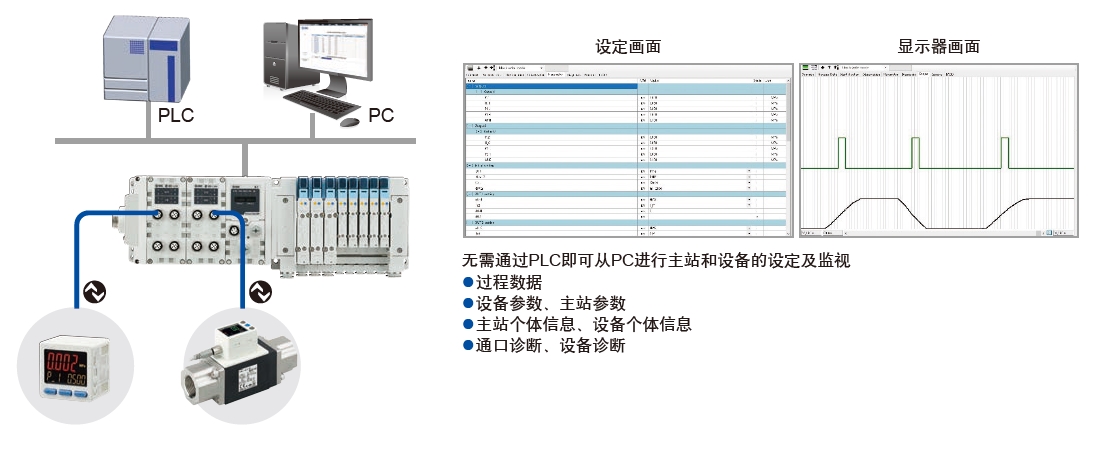

可以从PC(设定工具)访问数据

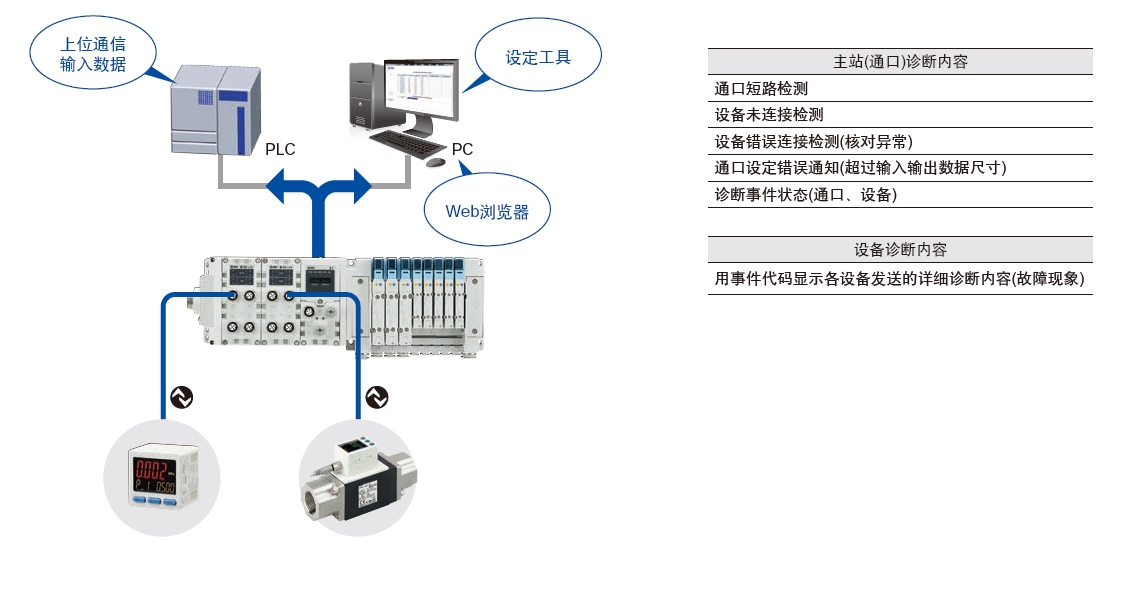

诊断功能
可通过上位通信进行主站诊断和设备诊断
可通过PLC程序或PC(Web浏览器)确认主站(端口)诊断信息。
可通过PC(设定工具)确认设备诊断信息。

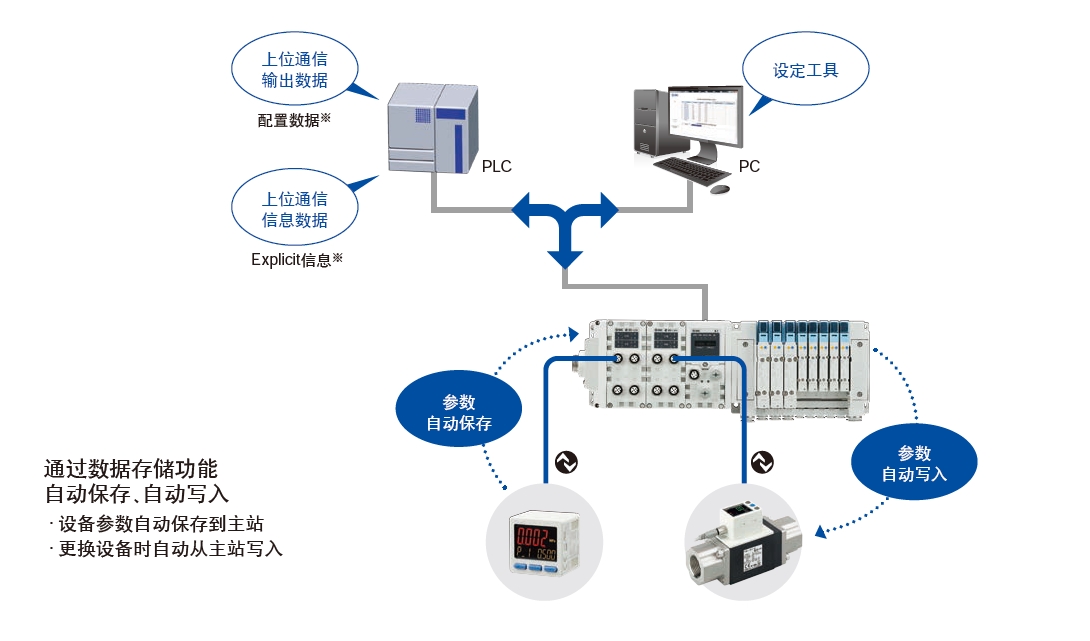

设备参数设定功能、自动保存、自动写入
可通过上位通信设定设备的参数。
可以从PC(设定工具)进行参数设定。
也可以通过PLC程序使用输出数据或信息数据进行参数设定※。
※EtherNet/IPTM通信的场合
EtherNet/IPTM的功能
在EtherNet/IPTM的2通口对应产品(EX600-SEN3/4)中，对应以下功能。

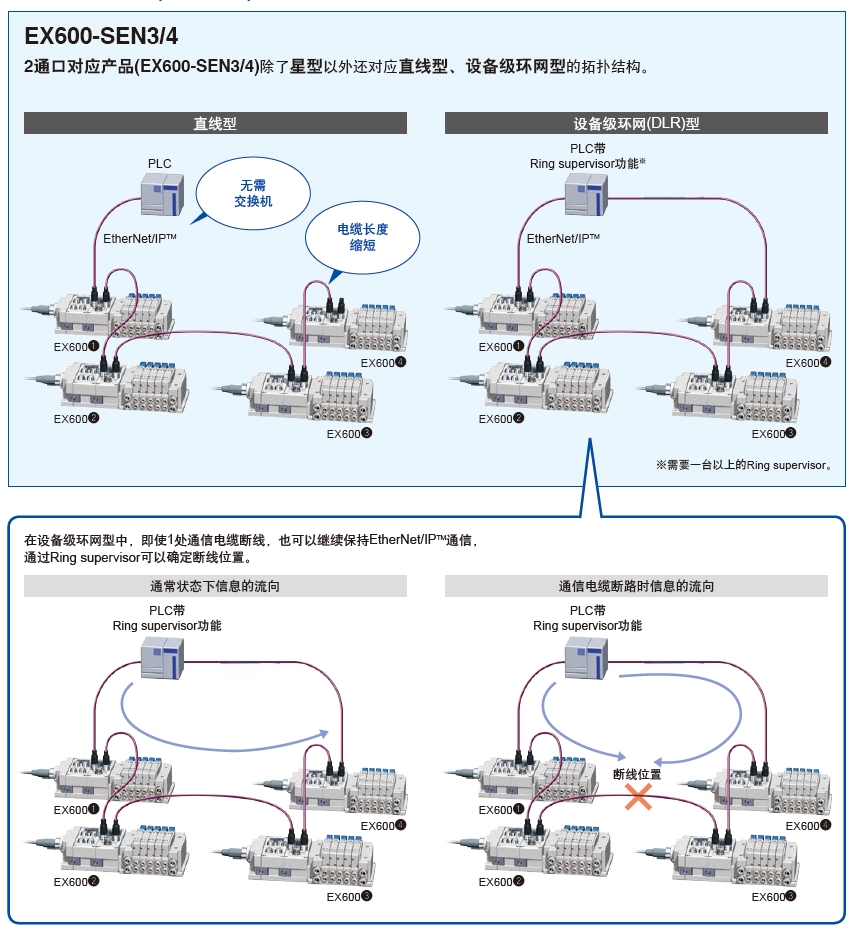

●追加对应布局(连接形态)

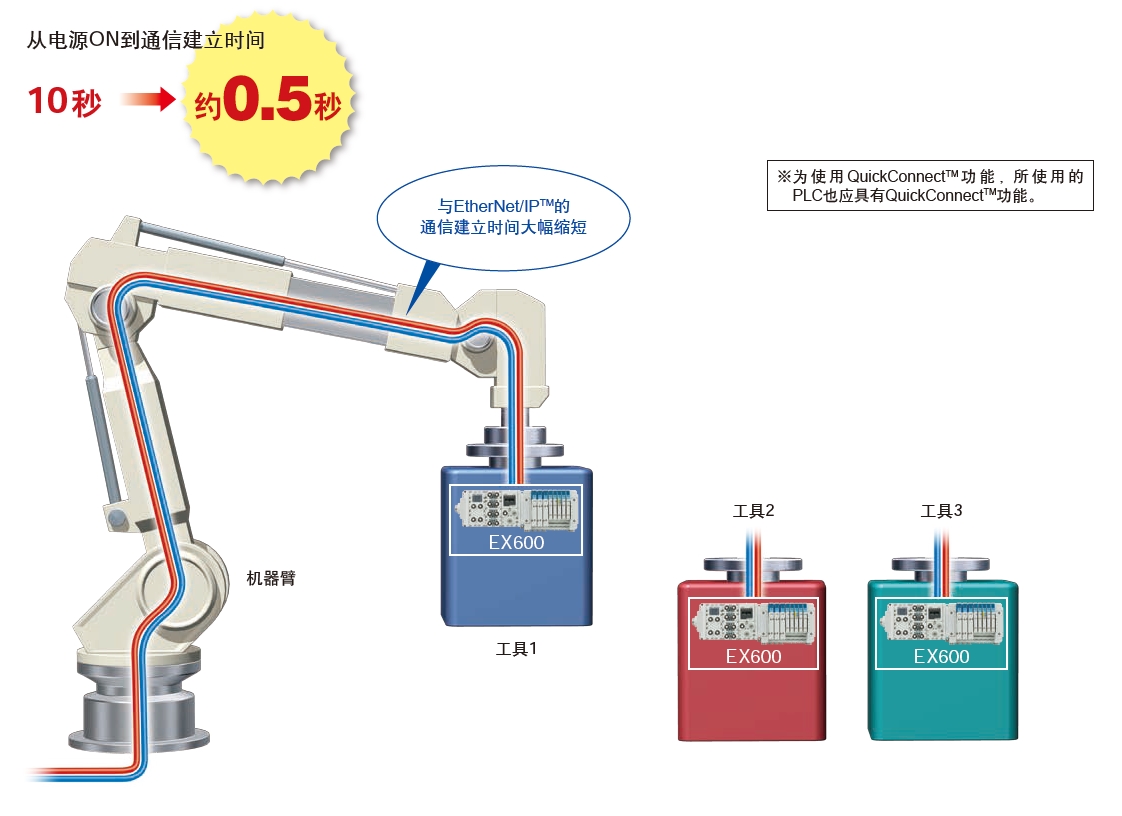

●搭在QuickConnect™功能
更换工具的场合，就一般的EtherNet/IPTM产品而言，从工具上的设备电源ON，到建立通信连接大约花费10秒的时间。
由于EX600-SEN3/4具有QuickConnectTM功能※※，因此通信建立的时间约为0.5秒。

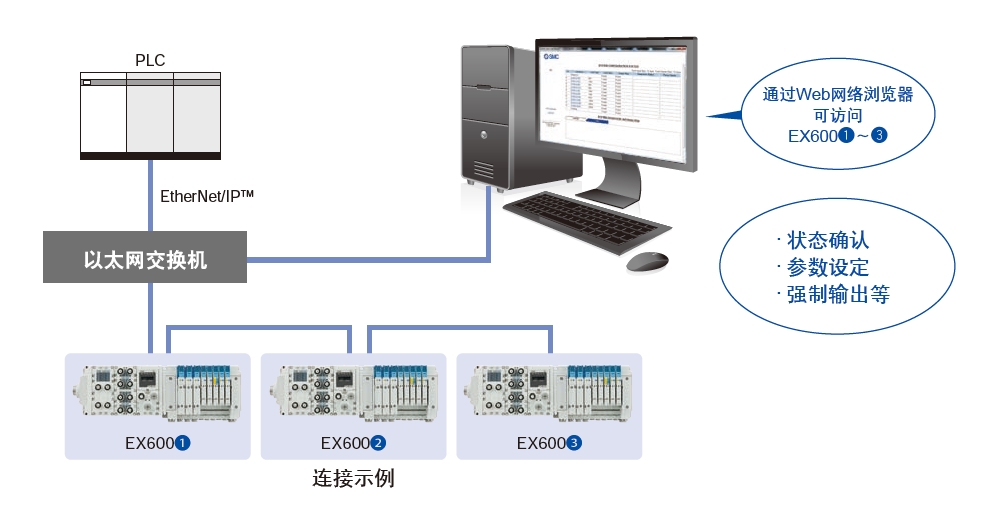

●内置Web服务器功能
EX600-SEN3/4由于内置了Web服务器功能，可以通过IE等浏览器可进行EX600的状态确认，参数设定以及强制输出等。
使系统的启动和维护作业高效化。
PROFINET最新技术

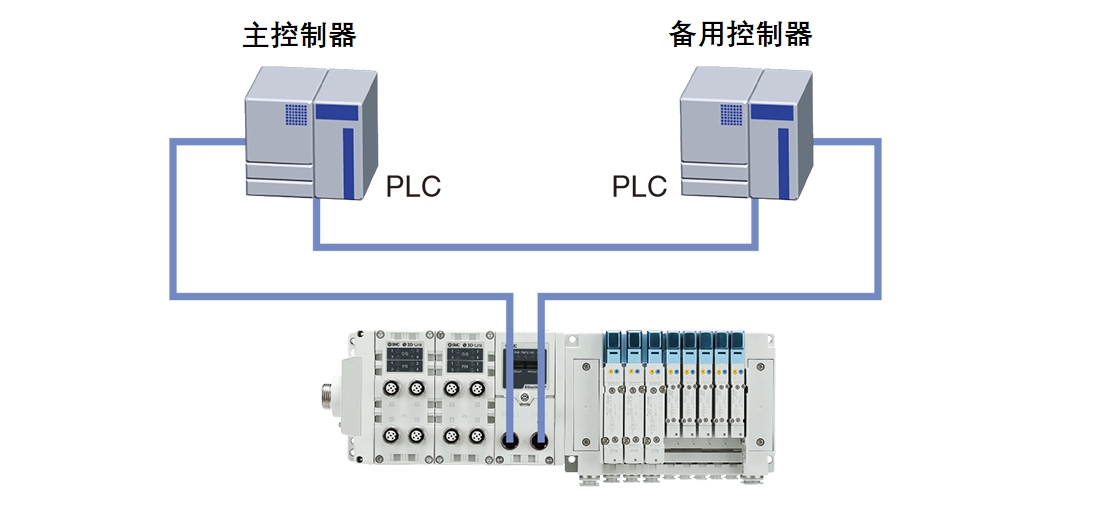

System Redundancy S2
EX600-SPN3/4对应System Redundancy S2，即使主控制器故障，也可通过备用控制器继续通信。
可防止意外的通信停止故障。
※ 为使用System Redundancy S2，PLC也应具有该功能。
现场总线元件 EX600

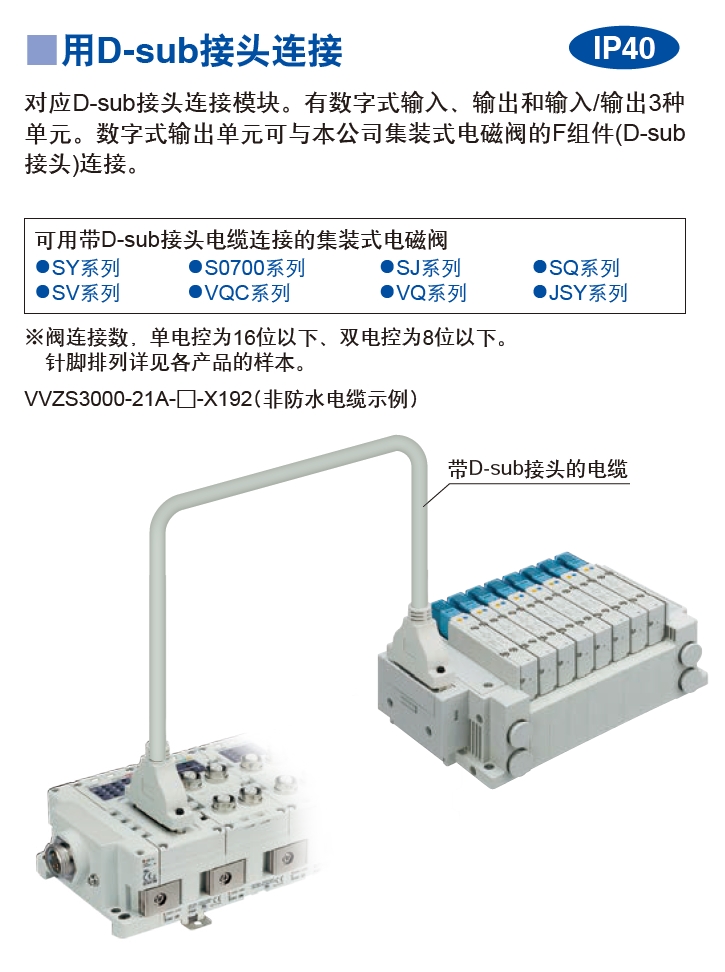

>●用D-sub接头连接
对应D-sub接头连接模块。有数字式输入、输出和输入/输出3种单元。数字式输出单元可与本公司集装式电磁阀的F组件(D-sub接头)连接。

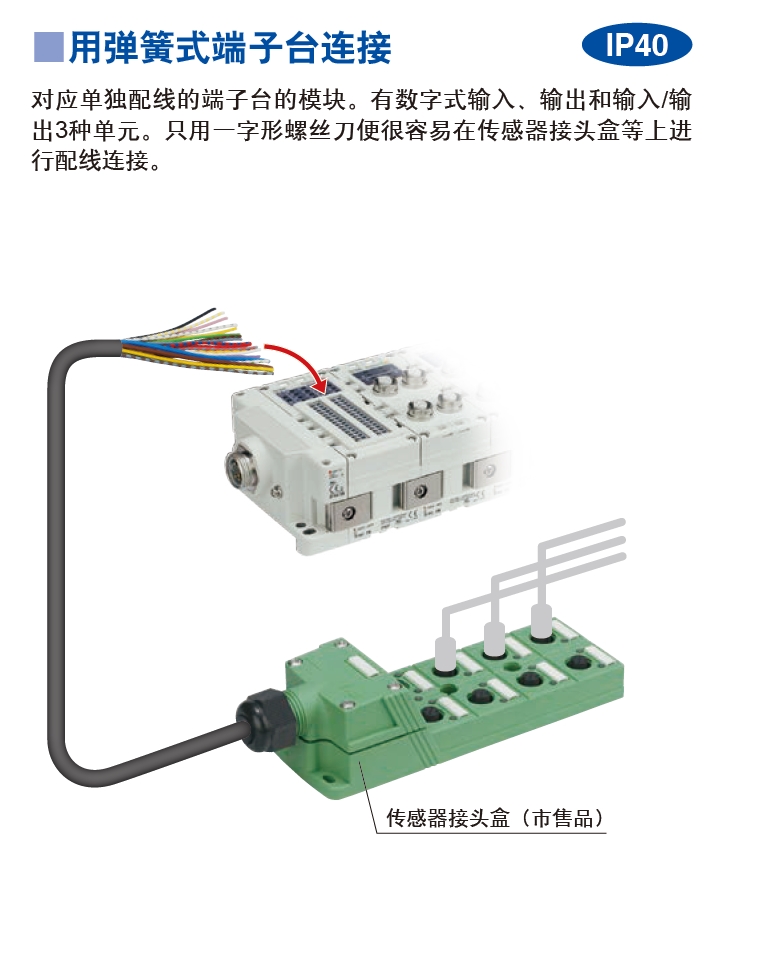

●用弹簧式端子台连接
对应单独配线的端子台的模块。有数字式输入、输出和输入/输出3种单元。只用一字形螺丝刀便很容易在传感器接头盒等上进行配线连接。

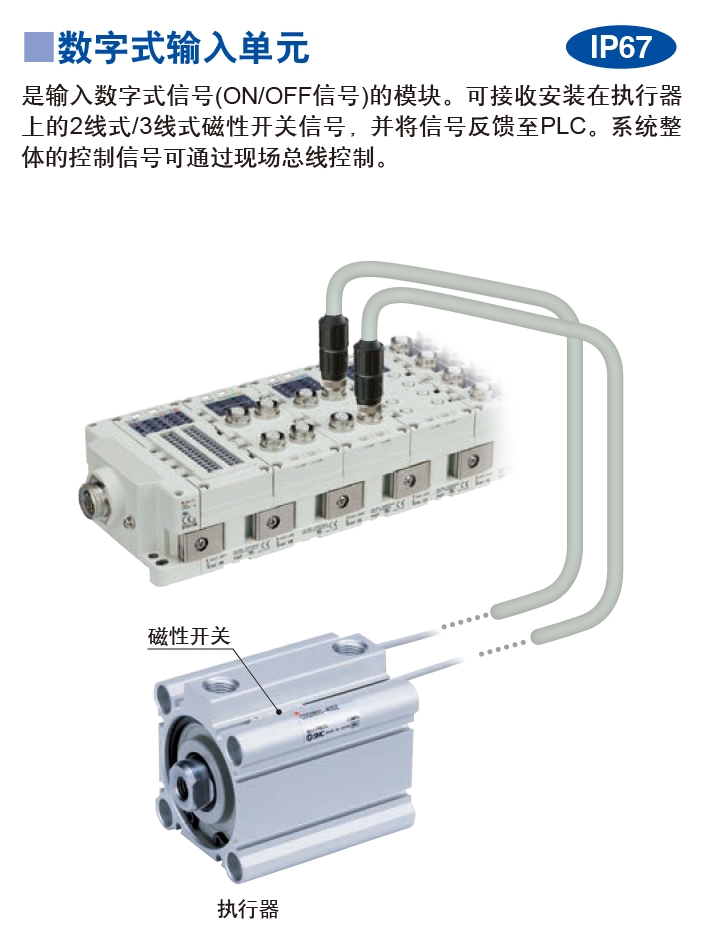

●数字式输入单元
是输入数字式信号(ON/OFF信号)的模块。可接收安装在执行器上的2线式/3线式磁性开关信号，并将信号反馈至PLC。系统整体的控制信号可通过现场总线控制。

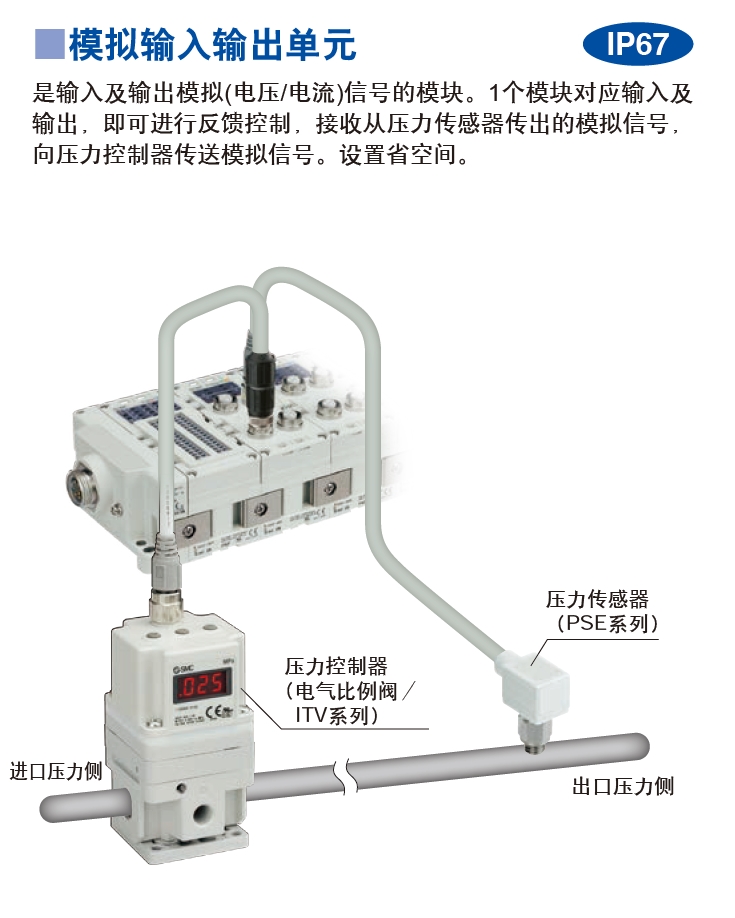

●模拟输入输出单元
是输入及输出模拟(电压/电流)信号的模块。1个模块对应输入及输出，即可进行反馈控制，接收从压力传感器传出的模拟信号，向压力控制器传送模拟信号。设置省空间。

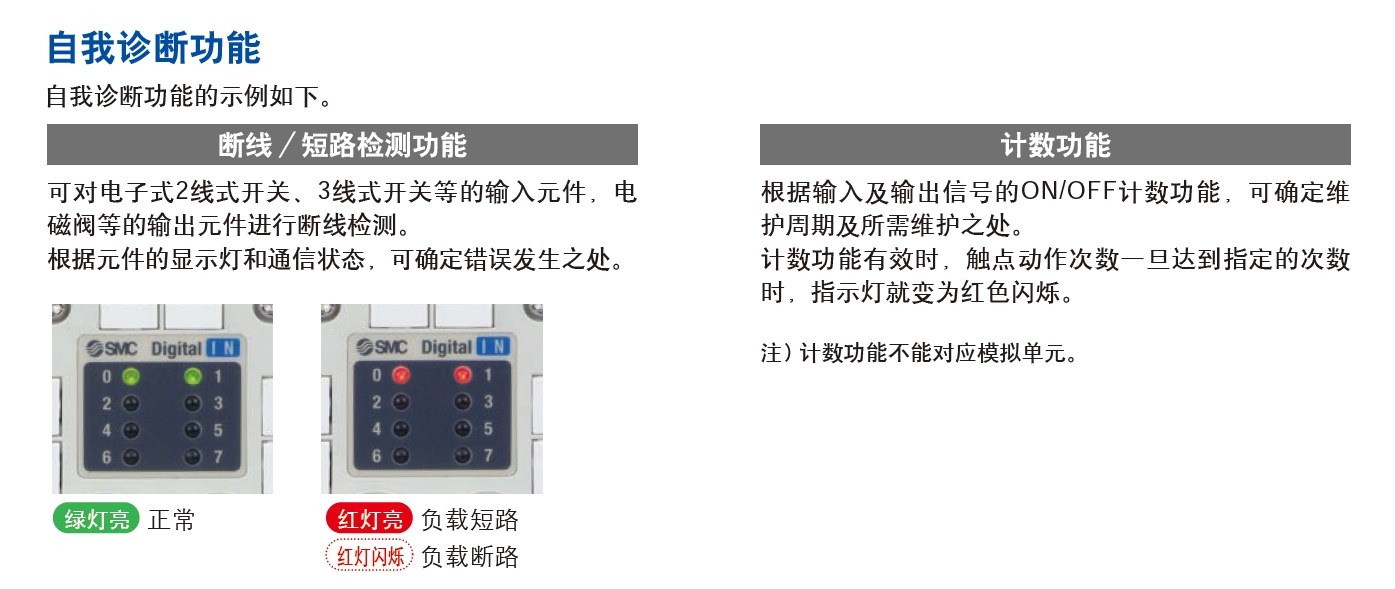

●自我诊断功能
自我诊断功能的示例如下。

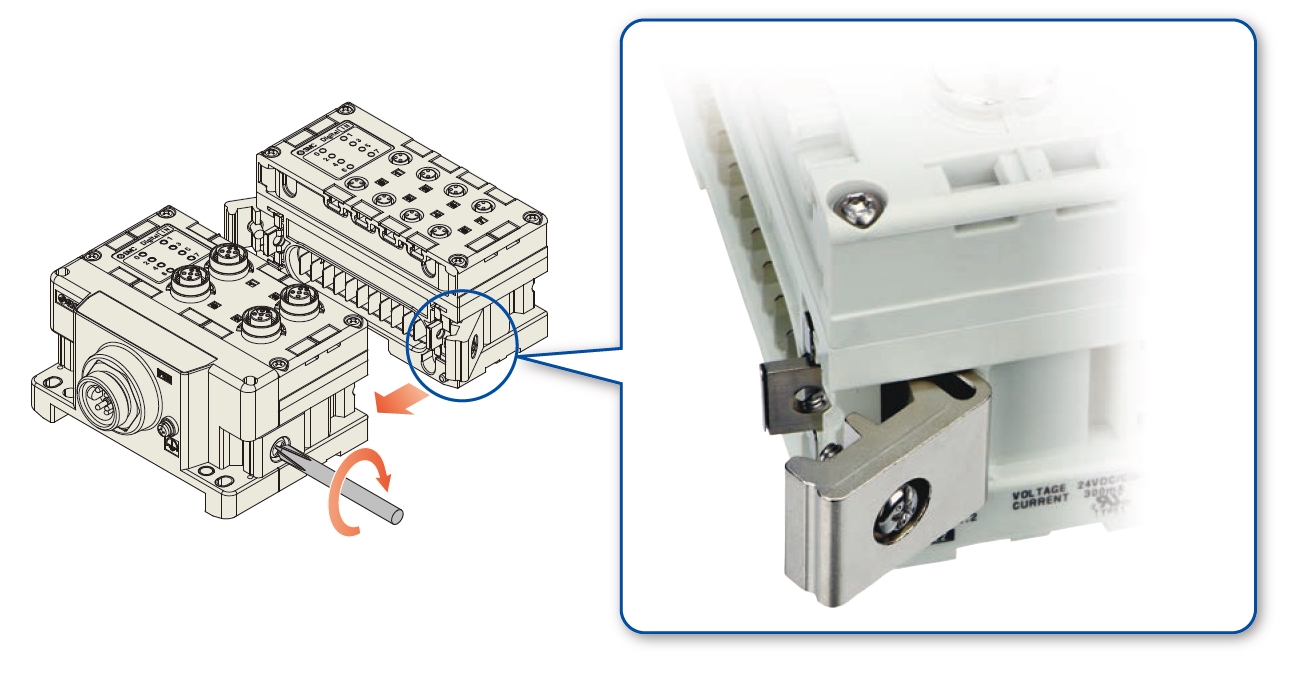

●可逐位增减
采用防止螺钉脱落的独特夹紧方式。只需旋松连接件的螺钉，便可分离。各单元最多可连接9位，可按不同顺序连接。
※SI单元除外
