先导式4、5通电磁阀

紧凑型5通电磁阀 插入式 JSY1000/3000/5000

    ・流量提升,尺寸减小。
     省空间、轻量化、流量大。
    ・消耗功率:0.1W(带节电回路的型号※)、0.4W(标准品)
     ※订制规格
    ・插件连接集装式
    ・可用4位双3通阀
    ・集装底座型号:JJ5SY1,JJ5SY3,JJ5SY5
    ・可连接真空单元ZK2系列
系列流量特性
4/2→3/5(A/B→E)
C[dm3/(s・bar)]
流量特性
4/2→3/5(A/B→E)
b
气缸驱动尺寸消耗功率(W)
JSY10000.910.48φ400.2(带节电回路)
JSY30002.770.27φ500.4(标准)
0.1(带节电回路※)
※订制规格
JSY50006.590.22φ800.4(标准)
0.1(带节电回路※)
※订制规格

产品特点

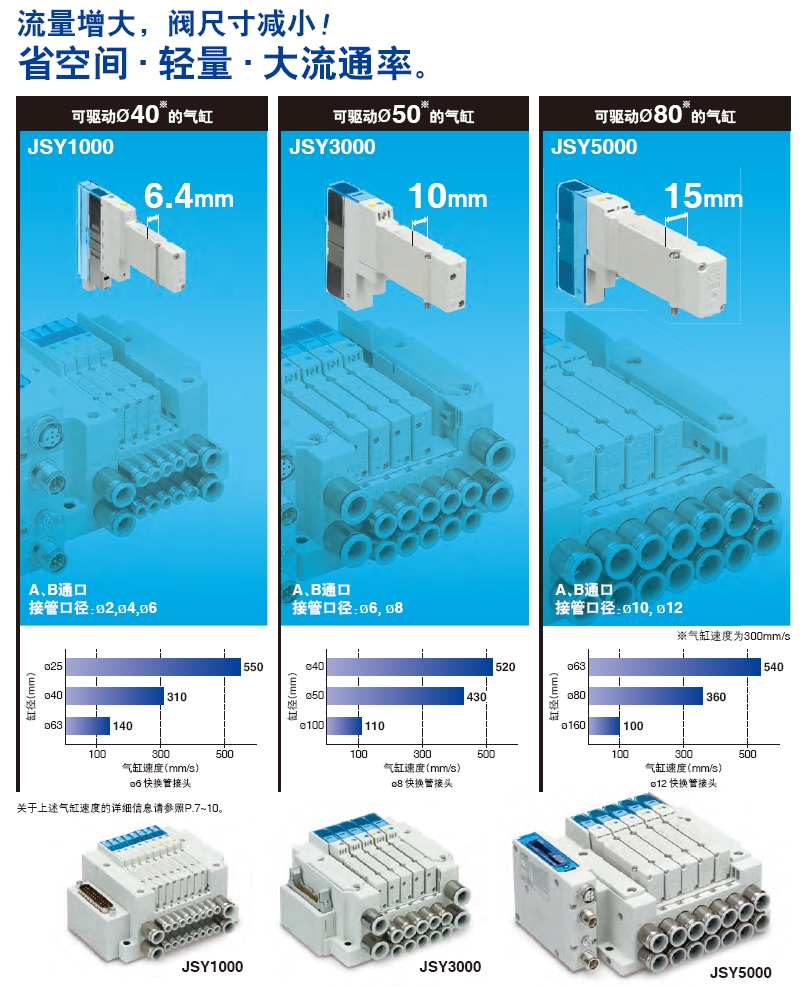

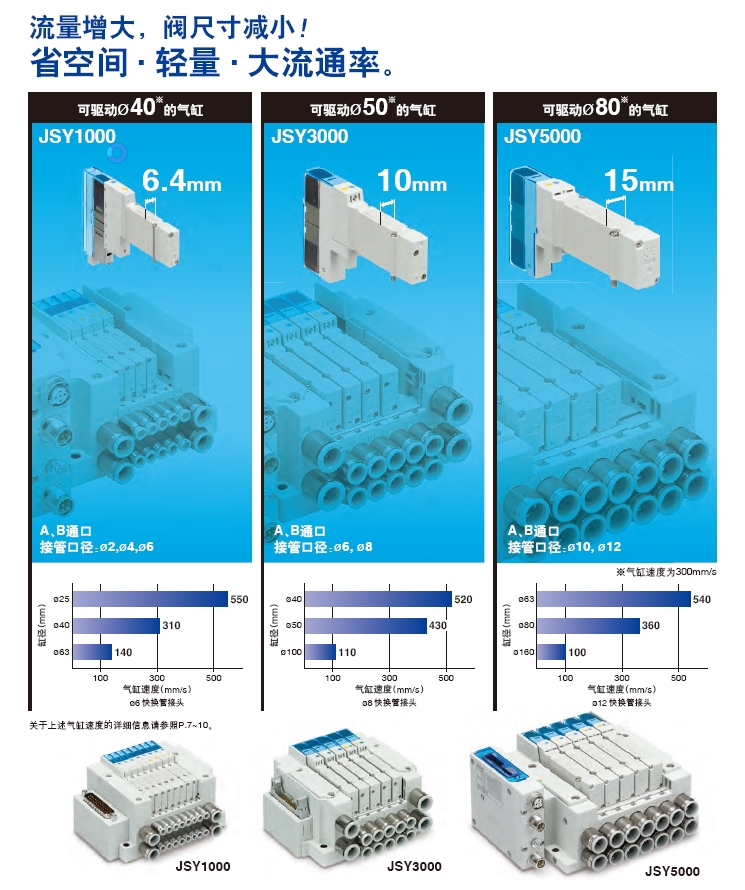

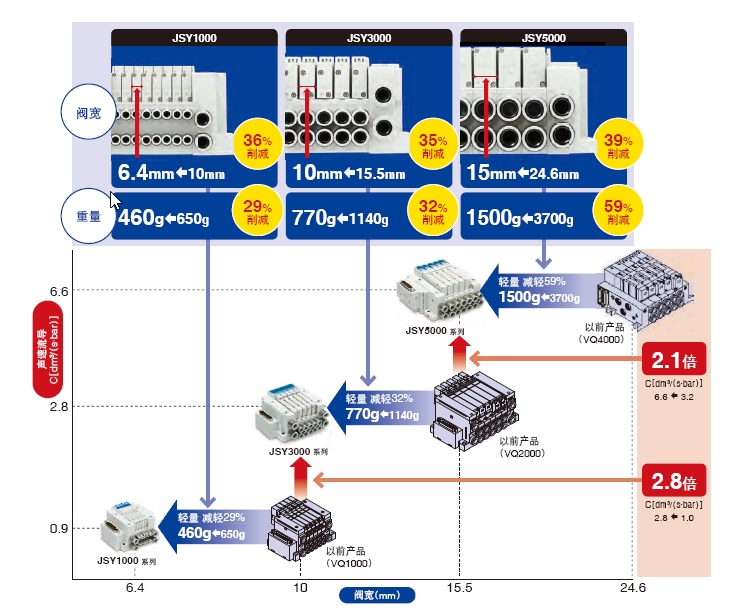

流量增大,阀尺寸减小!

省空间 · 轻量 · 大流通率

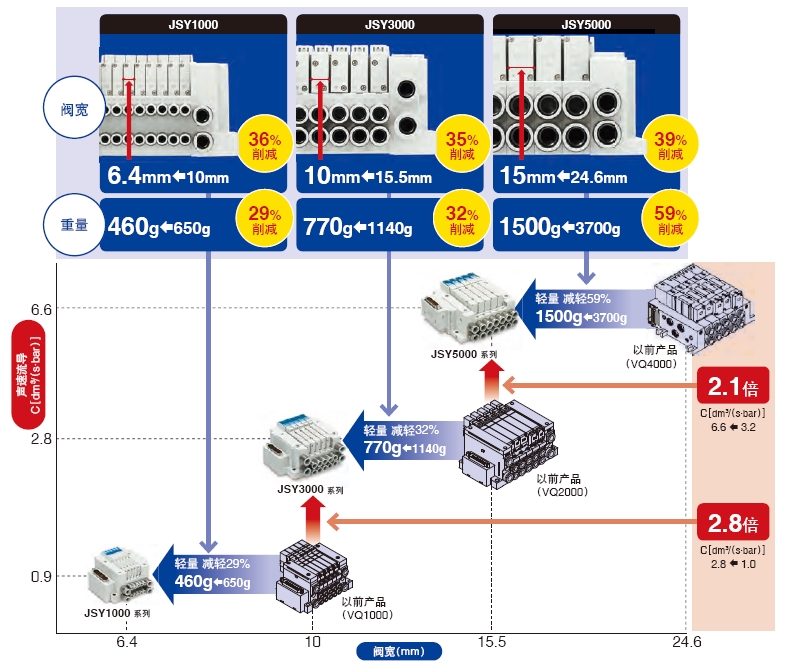

系列总览

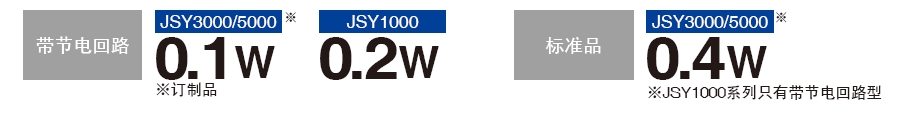

消耗功率

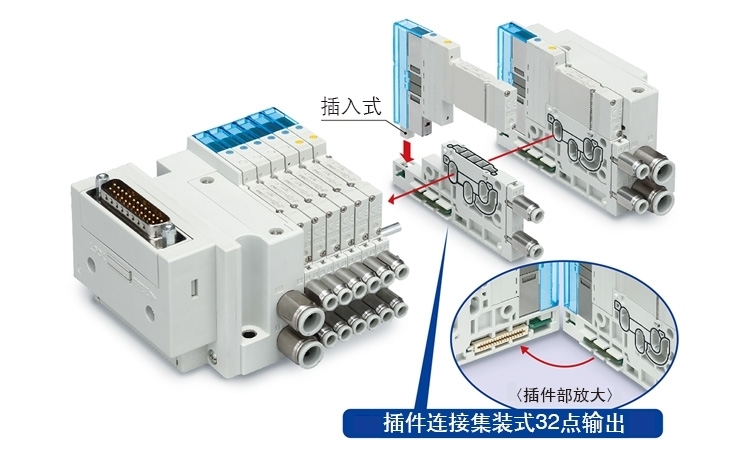

插件连接集装式

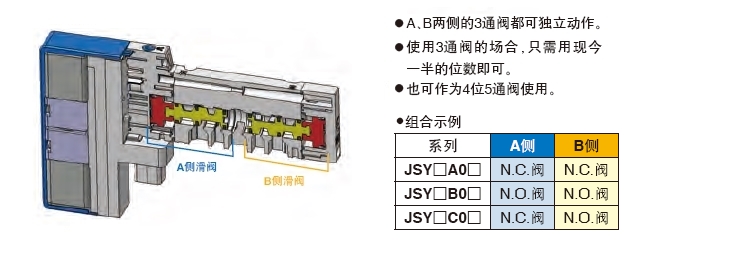

可用4位双3通阀

・1个阀内置两个3通阀

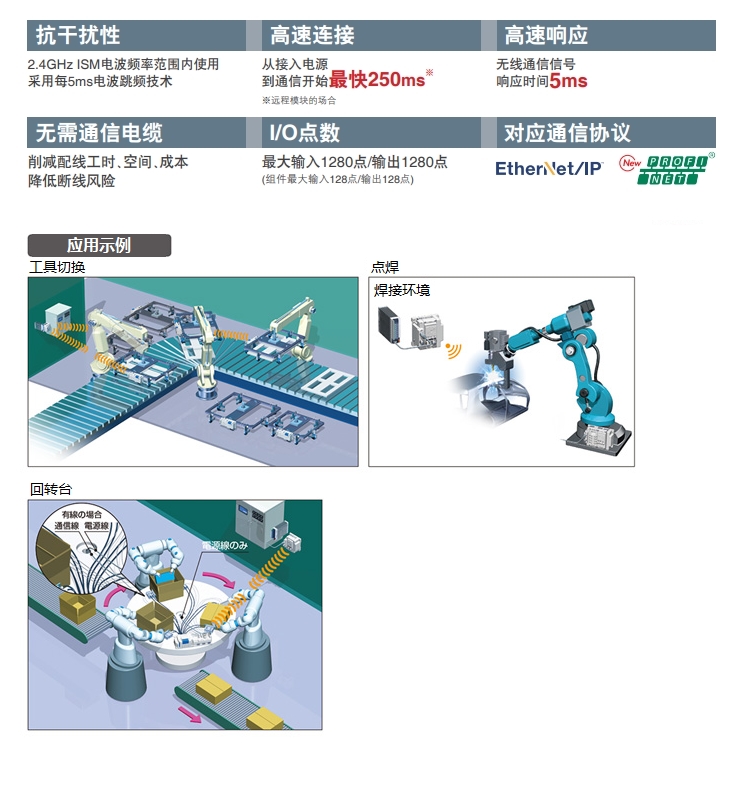

EX600-W系列对应无线系统

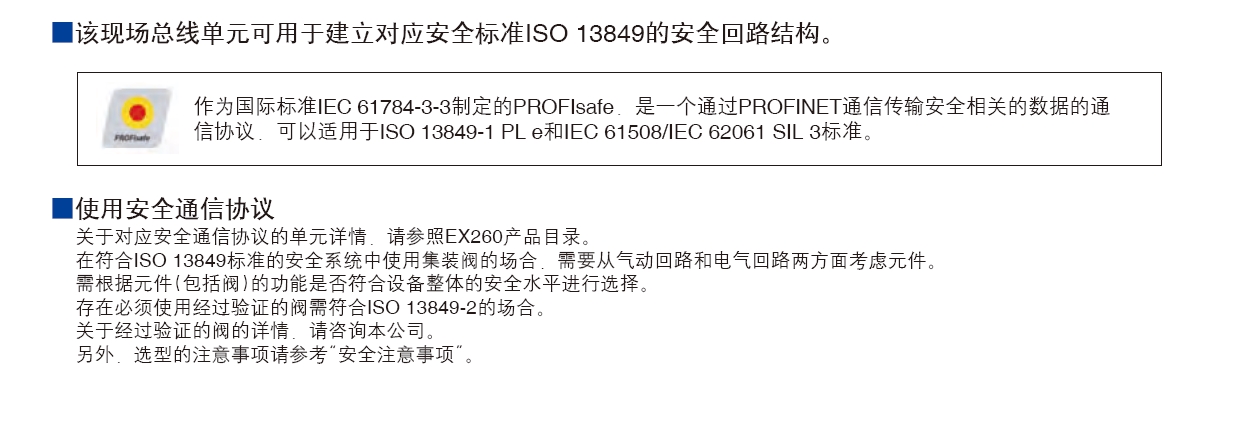

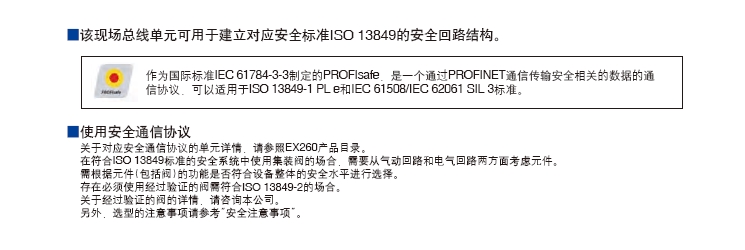

EX260系列对应安全通信(PROFIsafe)

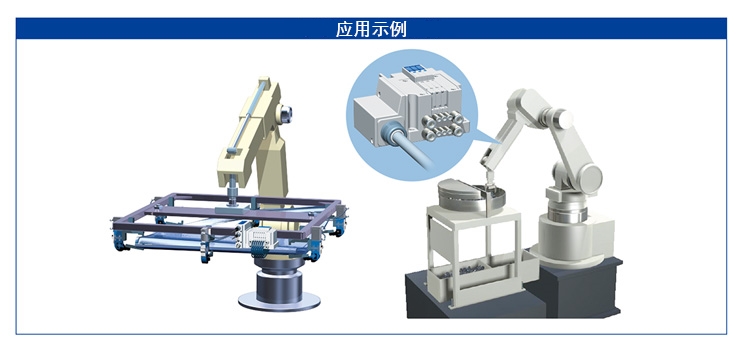

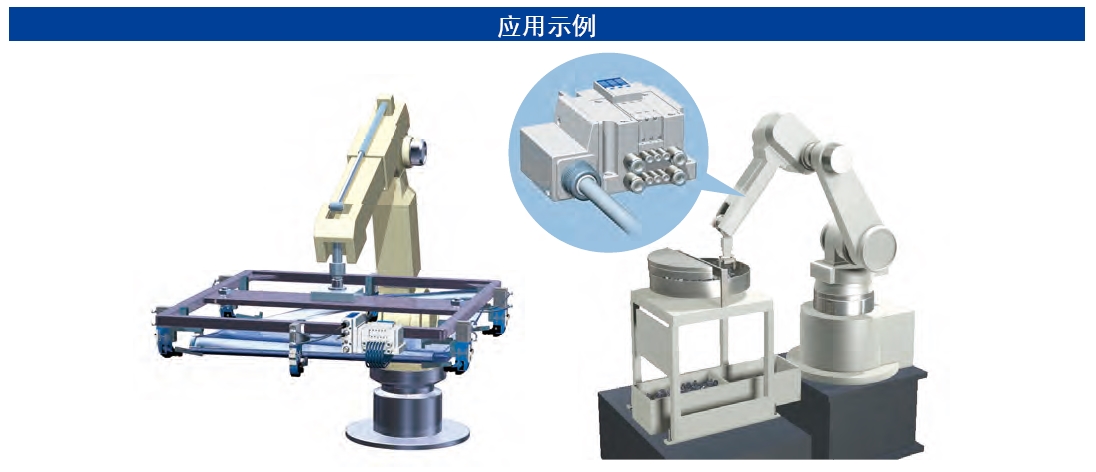

应用示例
