特殊パッド

マグネットグリッパ MHM

    ・磁石で重量物を吸着・保持が可能
    ・保持力：最大1000N(ø50、ワーク厚さ6ｍｍ時)
    ・真空を使用せず、鋼板を搬送
    　穴あき、凹凸および複雑な形状ワークに対応。
    ・保持力（吸着力）の調整が可能
    ・落下防止：エア遮断時もワークの保持が可能
  • 2D/3D CAD

    型式検索により2D/3D CADデータを様々なデータ形式で出力できます。

    オプション、マニホールド等搭載した状態で出力できます。

    2D/3D CADデータはこちら

    ※2D/3D CADデータはキャデナス・ウェブ・ツー・キャド株式会社のシステムに移動します。
    CADデータダウンロード時にはキャデナス・ウェブ・ツー・キャドの PART community のユーザー登録が必要になります。

    2D CAD
    2D CADデータはこちら
  • マグネットグリッパ MHM
    取扱説明書
    シリーズ 検索結果を表示
    MHM-16検索結果を表示
    MHM-25検索結果を表示
    MHM-32検索結果を表示
    MHM-50検索結果を表示
安全上のご注意　オートスイッチ/共通注意事項　グリーン対応（RoHS）

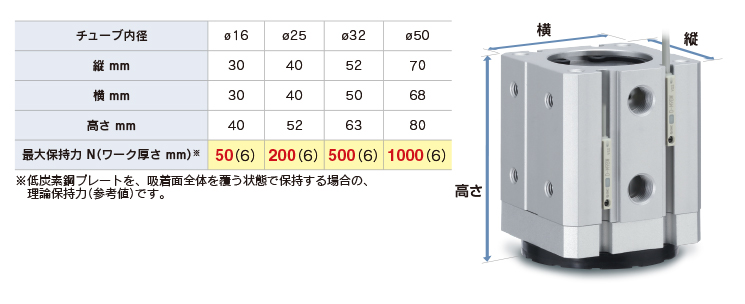

シリーズ最大保持力 N（ワーク厚さmm）
MHM-1650（6）
MHM-25200（6）
MHM-32500（6）
MHM-501000（6）

製品特長

磁石で重量物を吸着・保持が可能

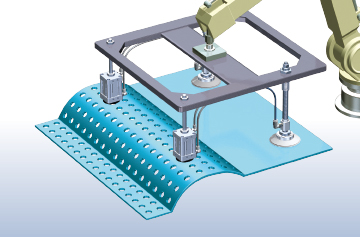

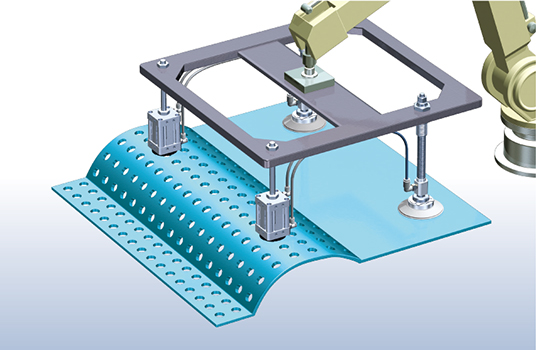

  • 真空を使用せず、鋼板を搬送

    穴あき、凹凸および複雑な形状ワークに対応。

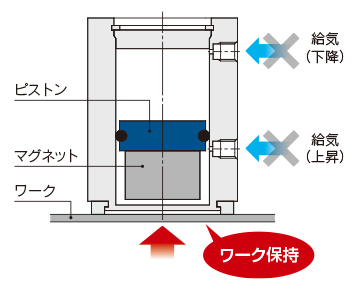

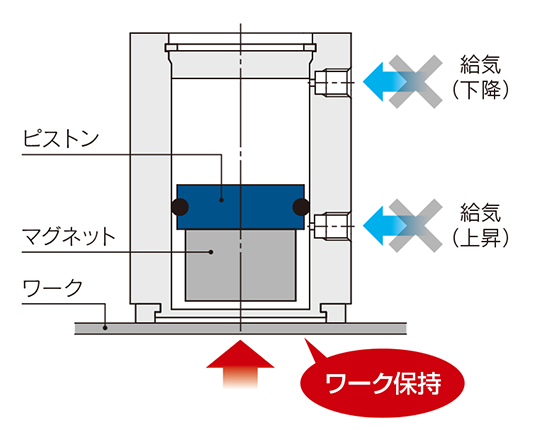

  • 落下防止

    エア遮断時もワークの保持が可能

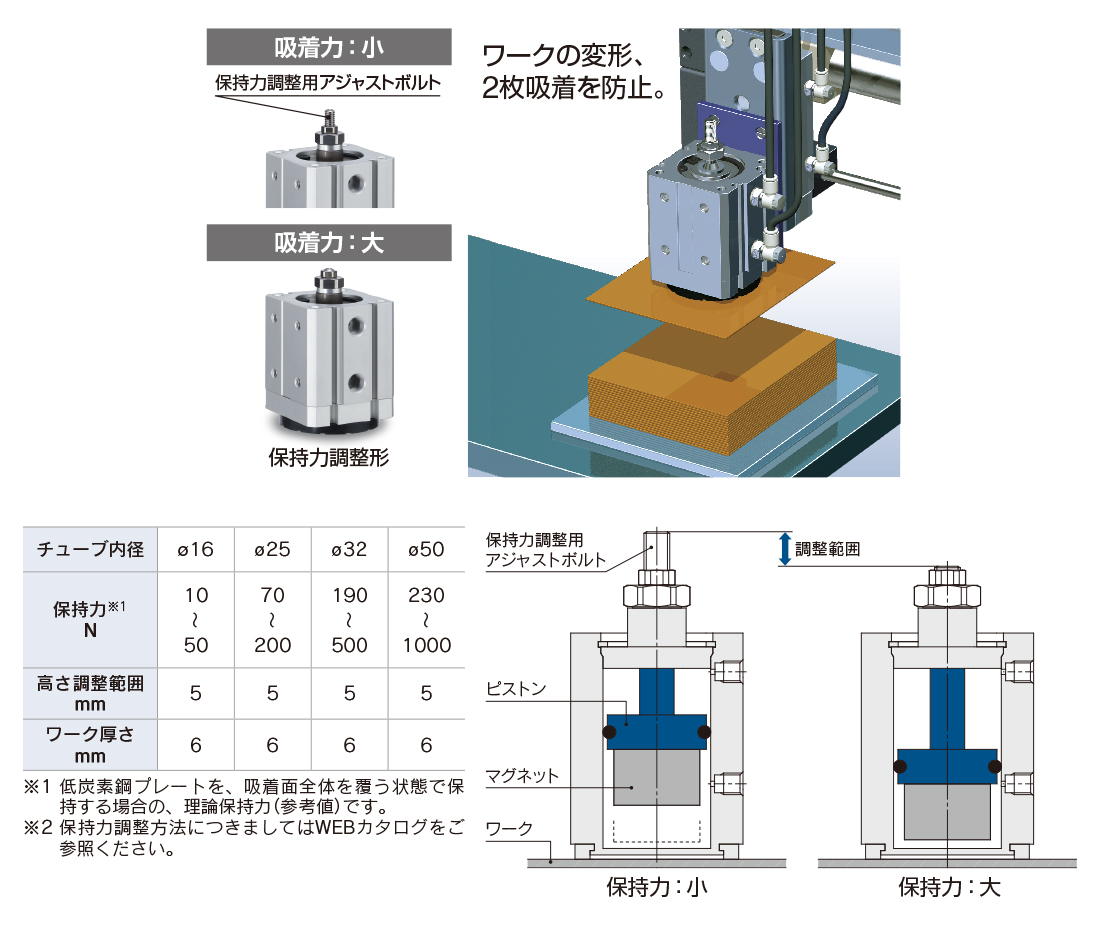

マグネットとワークの距離を調節することで保持力の変更が可能

コンパクトで高保持力

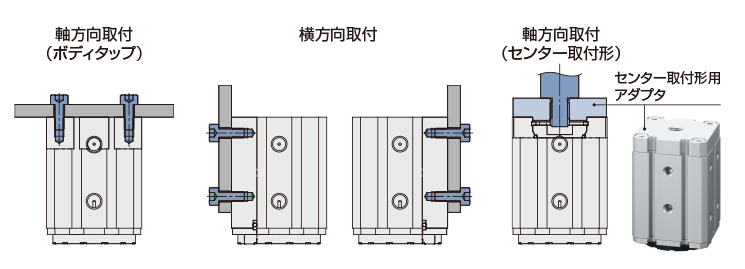

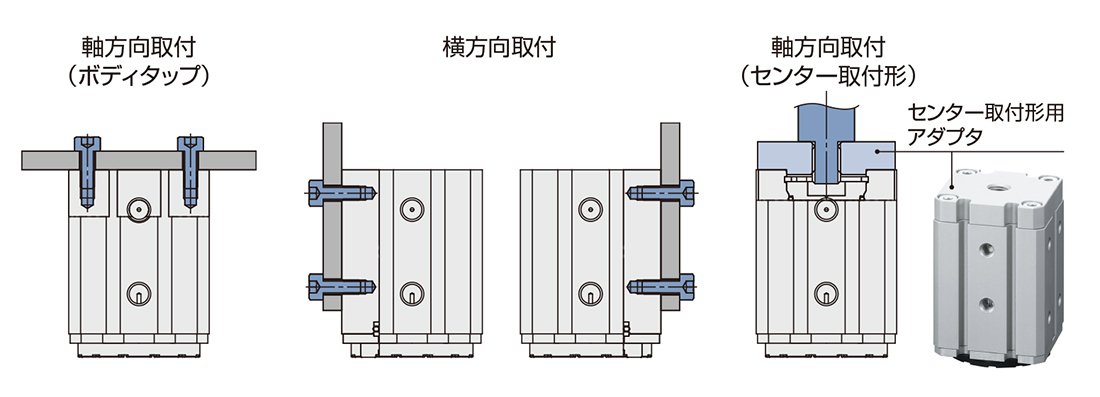

取付方法

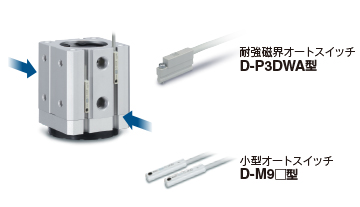

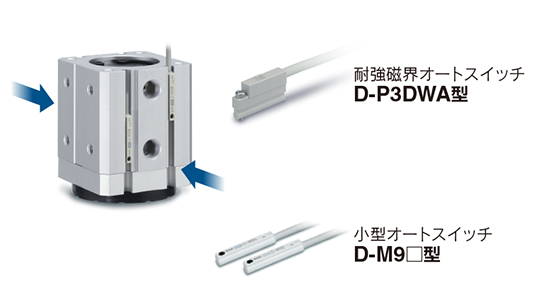

  • オートスイッチ2面取付が可能

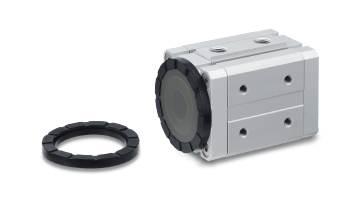

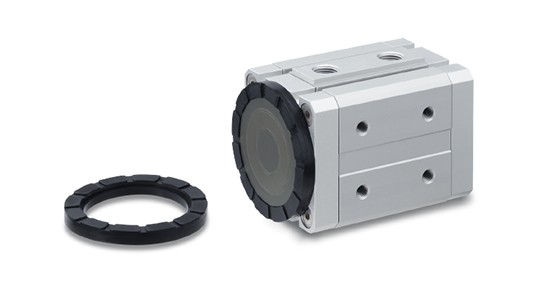

  • ワーク接触緩衝パッド

    パッド交換可能
