協働ロボット用グリッパ

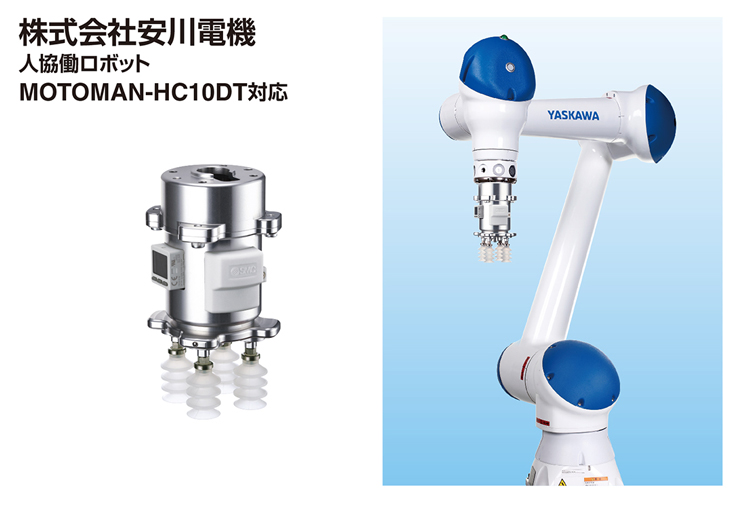

協働ロボット用真空グリッパ ZXP7□12-X1□/ZXP7□11-X1□
for 安川電機 人協働ロボットMOTOMAN-HC

    ・Plug and Playですぐ使える
    　「YASKAWA Plug and Play Kit対応」簡単プログラミング
    　※適用グリッパ：ZXP7□12-X1□
    ・圧縮エア供給チューブ1本、電気配線は内蔵ケーブルを接続するだけで動作可能
    ・真空エジェクタ、エア供給弁・破壊弁、圧力スイッチ、パッドを一体化
    ・ロボット内蔵のエア配管、電気配線を使用し外部への配線、配管取りまわし不要。ワークや作業者に干渉なし
    ・角をなくし丸みを持たせた外観形状
    ・豊富なパッドバリエーションで様々なワークに対応
  • 2D/3D CAD

    型式検索により2D/3D CADデータを様々なデータ形式で出力できます。

    オプション、マニホールド等搭載した状態で出力できます。

    2D/3D CADデータはこちら

    ※2D/3D CADデータはキャデナス・ウェブ・ツー・キャド株式会社のシステムに移動します。
    CADデータダウンロード時にはキャデナス・ウェブ・ツー・キャドの PART community のユーザー登録が必要になります。

  • 協働ロボット用真空グリッパ ZXP7□12-X1□/ZXP7□11-X1□
    for 安川電機 人協働ロボットMOTOMAN-HC
    取扱説明書
    シリーズ 検索結果を表示
    ZXP7□12-X1□
    ZXP7□11-X1□    		検索結果を表示
安全上のご注意　真空用機器/共通注意事項　バリエーション/機種選定
特定開発品情報　グリーン対応（RoHS）
シリーズパッド形状パッド径吸込流量
［L/min(ANR)]		空気消費量
［L/min(ANR)]
ZXP7□12-X1□
ZXP7□11-X1□		平形
平形リブ付
べロウ形
薄形
多段べロウ形
2.5段べロウ形
5.5段べロウ形		φ8～φ321757

製品特長

協働ロボット用真空グリッパ

圧縮エア供給チューブ1本、電気配線は内蔵ケーブルを接続するだけで動作可能

真空エジェクタ、エア供給弁・破壊弁、圧力スイッチ、パッドを一体化

ロボット内蔵のエア配管、電気配線を使用し外部への配線、配管取りまわし不要。ワークや作業者に干渉なし

角をなくし丸みを持たせた外観形状

豊富なパッドバリエーションで様々なワークに対応

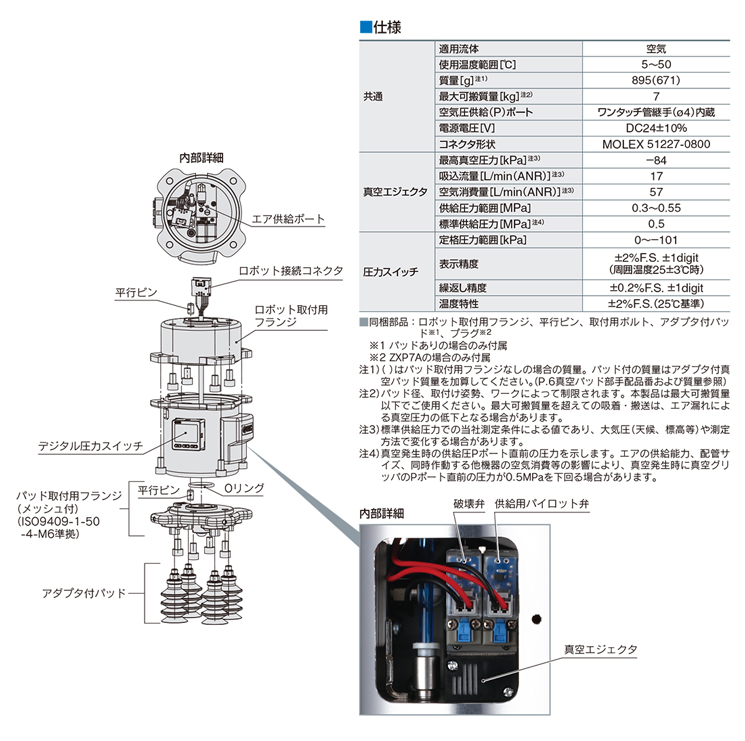

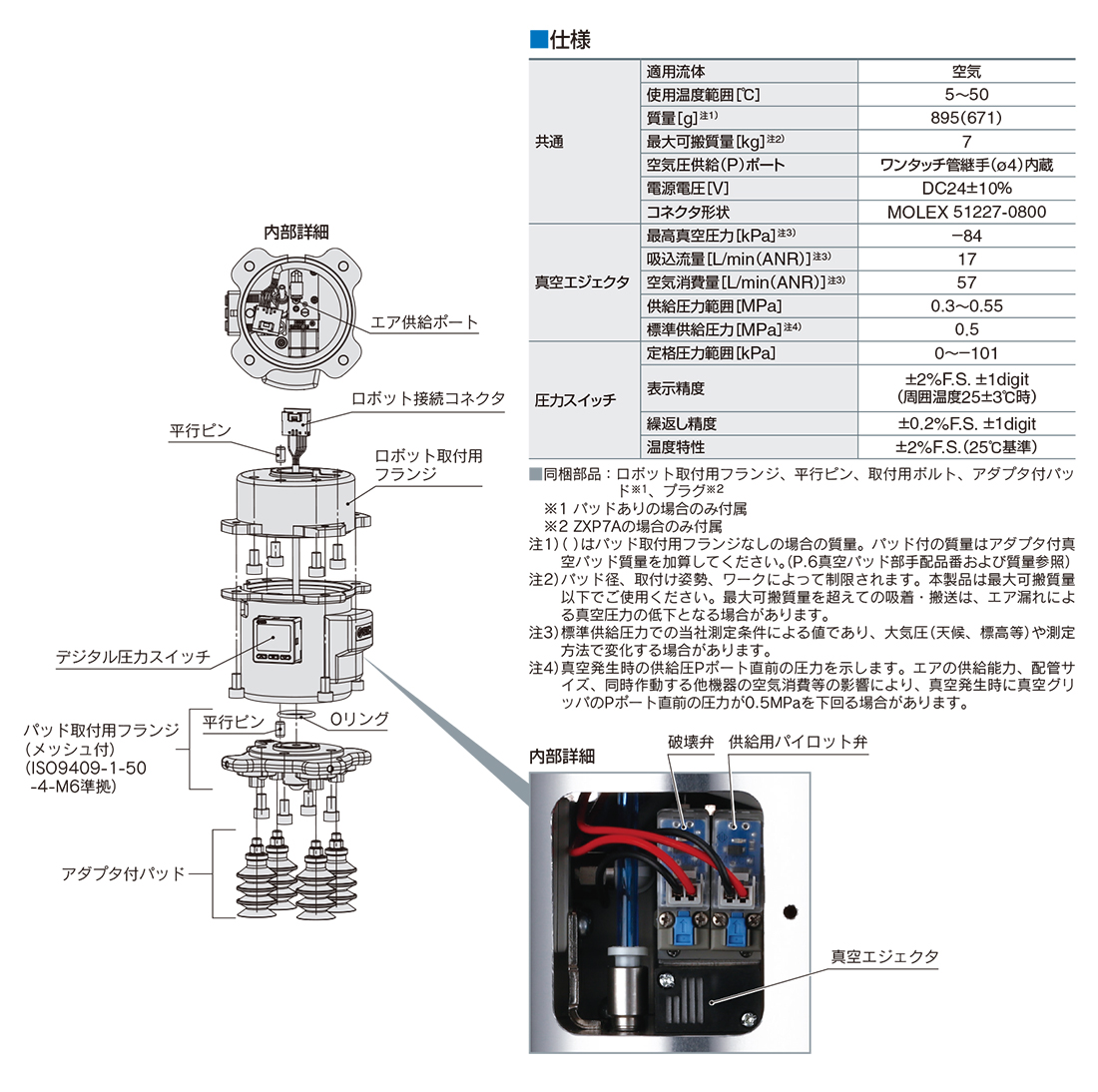

機器構成

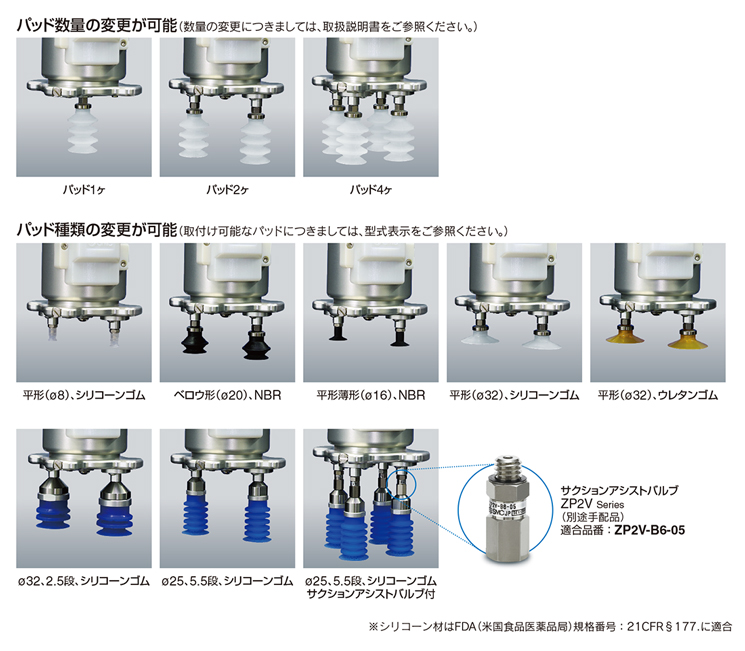

パッドバリエーション例

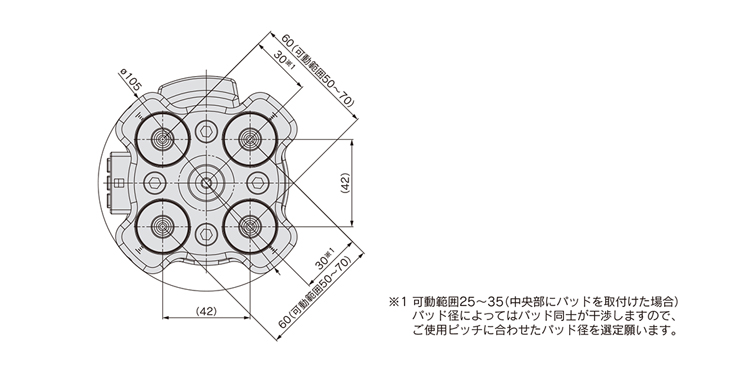

パッドのピッチ変更可能

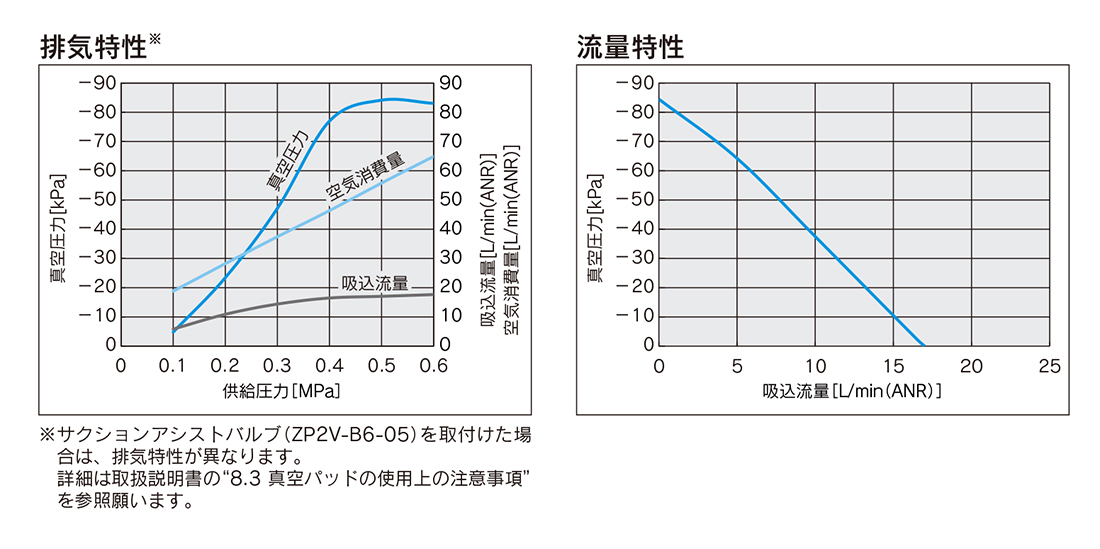

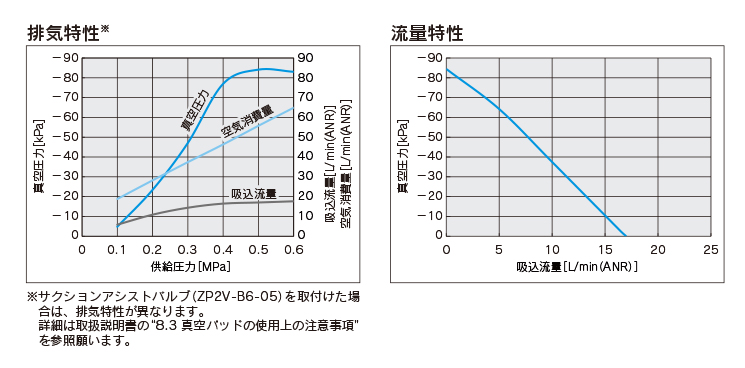

機種選定

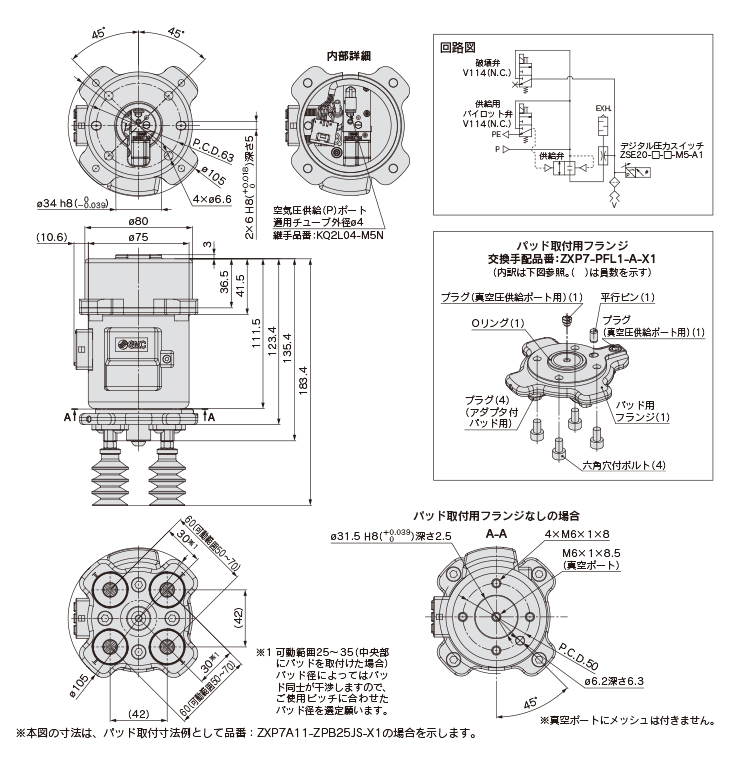

外形寸法図
