圧力計

一般用圧力計 G□

  • 2D/3D CAD

    型式検索により2D/3D CADデータを様々なデータ形式で出力できます。

    オプション、マニホールド等搭載した状態で出力できます。

    2D/3D CADデータはこちら

    ※2D/3D CADデータはキャデナス・ウェブ・ツー・キャド株式会社のシステムに移動します。
    CADデータダウンロード時にはキャデナス・ウェブ・ツー・キャドの PART community のユーザー登録が必要になります。

シリーズ大きさ(外径)接続ねじ
G15φ15R1/8, M5(めねじ)
G27φ27R1/8, 1/16
G36φ37.5R1/8, M5(めねじ)
GA36φ37.5R1/8
G46φ42.5R1/8, 1/4, M5(めねじ)
GA46φ42.5R1/8, 1/4
G33φ30R1/8
GA33φ30R1/8
G43φ43R1/8, 1/4
G36-Lφ37.5R1/8
G46-Lφ42.5R1/8, 1/4
G53-Lφ51.4R1/8, 1/4
G63-Lφ63.4R1/8, 1/4

製品特長

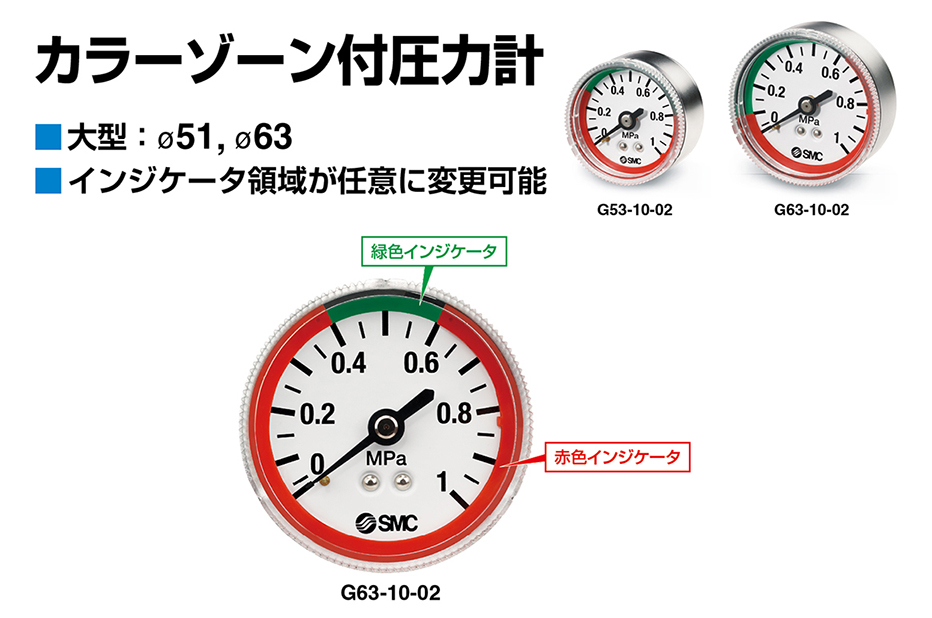

■大型:ø51,ø63、インジケータ領域が任意に変更可能
