エアチャック（平行開閉形）

薄形エアチャック/片爪固定タイプ MHF2-□F

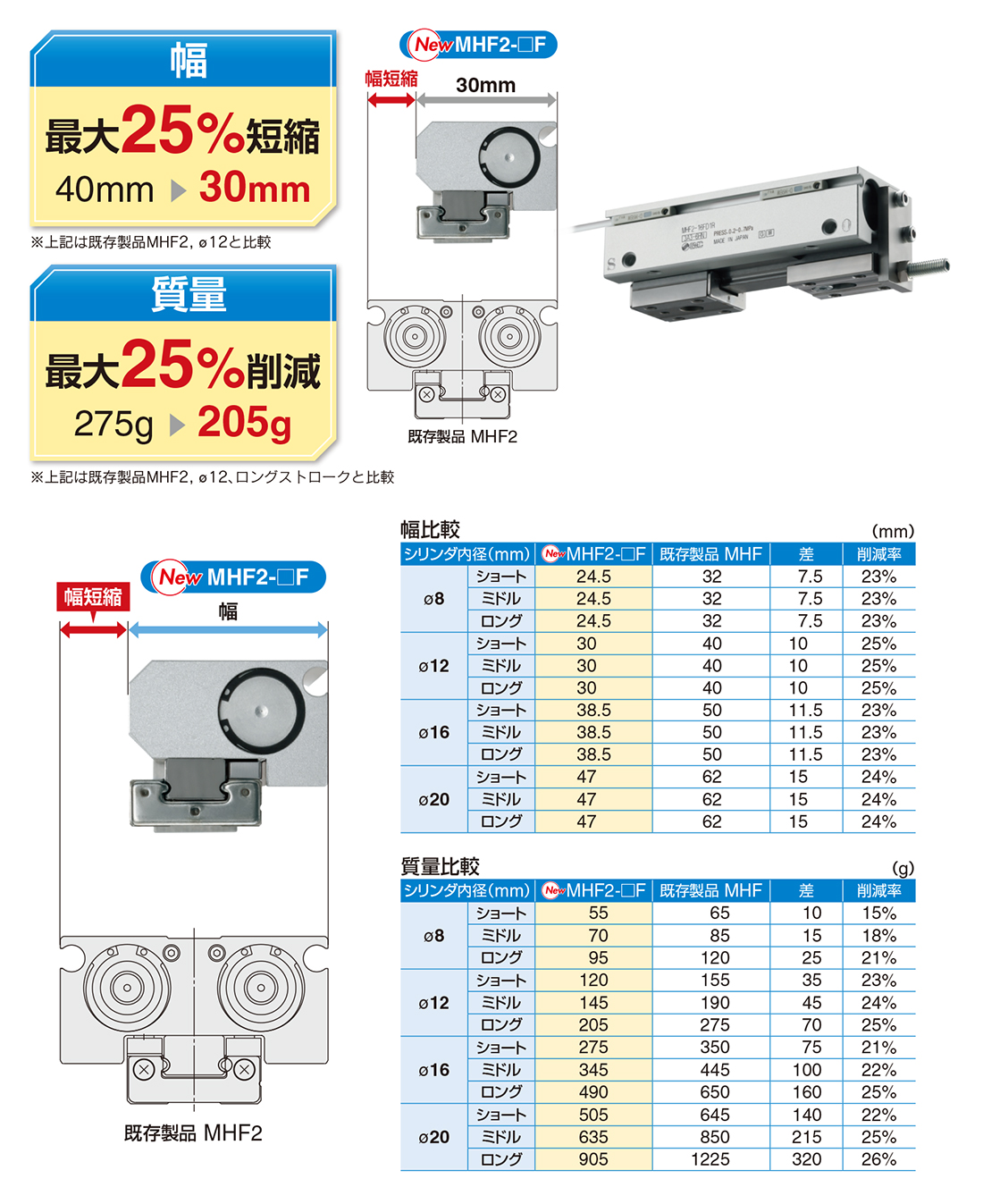

    ・幅：最大25%短縮(40mm→30mm)
    ・質量：最大25%削減(275g→205g)
    ・固定フィンガを基準位置に設定可能
    ・固定フィンガ位置調整機能付
  • 2D/3D CAD

    型式検索により2D/3D CADデータを様々なデータ形式で出力できます。

    オプション、マニホールド等搭載した状態で出力できます。

    2D/3D CADデータはこちら

    ※2D/3D CADデータはキャデナス・ウェブ・ツー・キャド株式会社のシステムに移動します。
    CADデータダウンロード時にはキャデナス・ウェブ・ツー・キャドの PART community のユーザー登録が必要になります。

    2D CAD
    2D CADデータはこちら
安全上のご注意　エアチャック/共通注意事項　オートスイッチ/共通注意事項
特定開発品情報　グリーン対応（RoHS）
タイプシリーズシリンダ内径（mm）
片爪固定タイプMHF2-□F8，12，16，20

製品特長

小型・軽量化

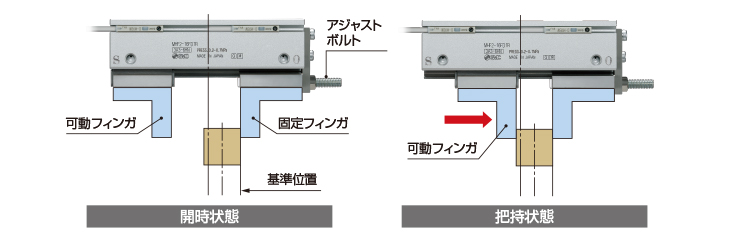

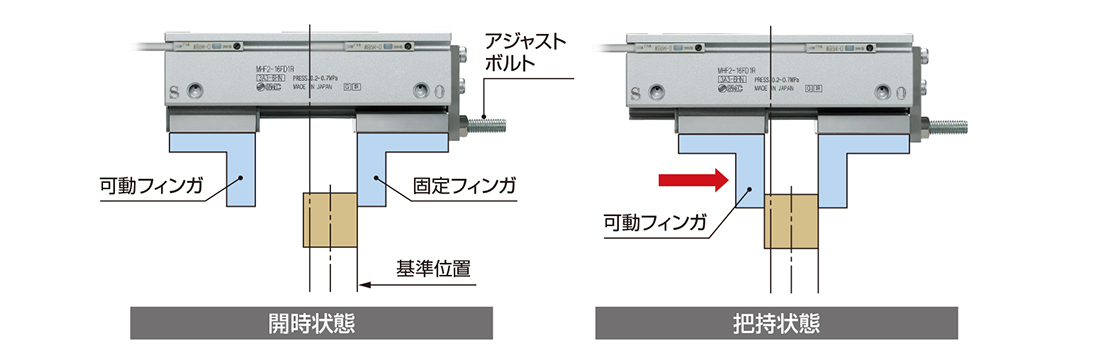

固定フィンガを基準位置に設定可能

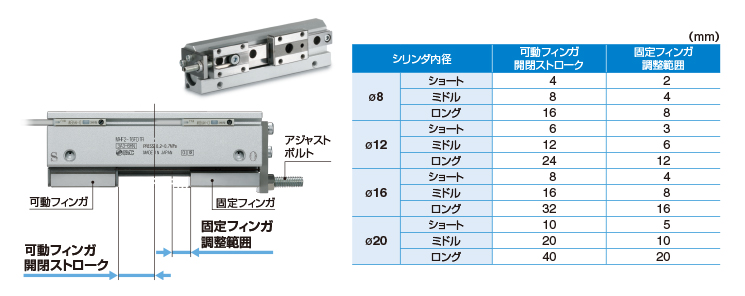

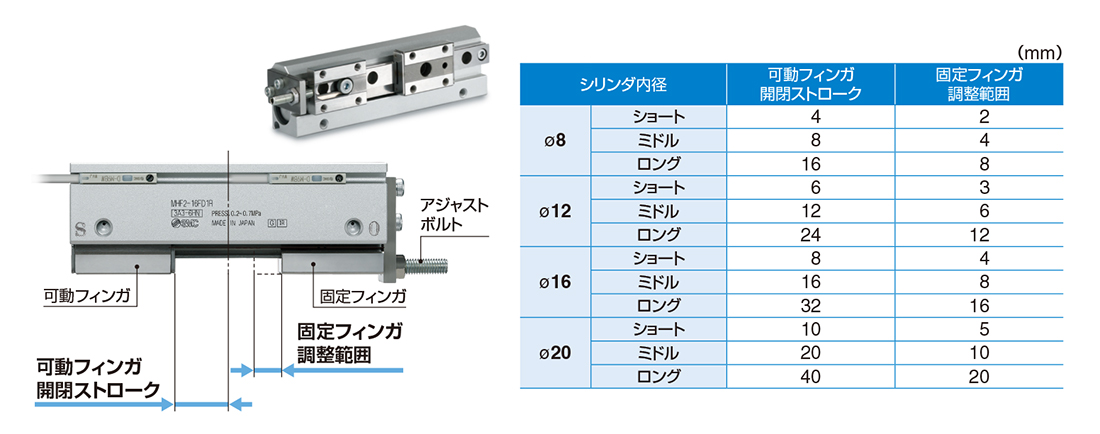

固定フィンガ位置調整機能付

微調整はアジャストボルトで調整可能

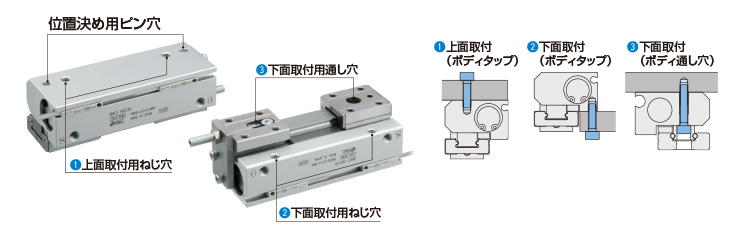

位置決め用ピン穴を標準化。3通りの取付けが可能。

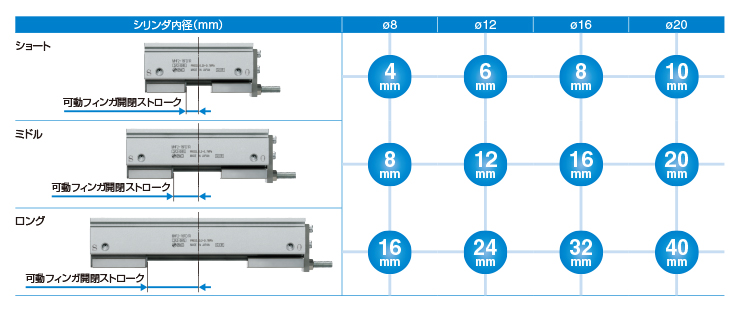

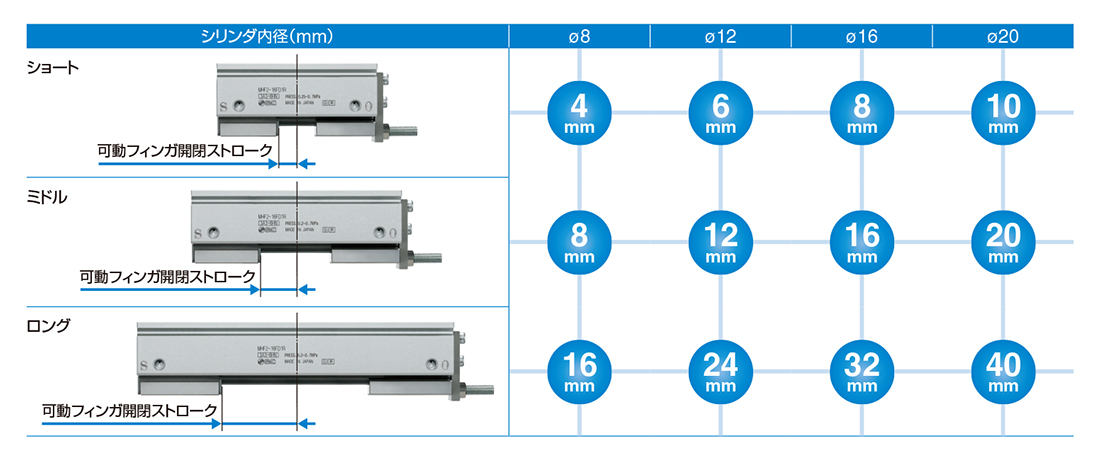

3種類の可動フィンガ開閉ストロークが選択可能

各サイズ、ショート、ミドル、ロングの3種類のストロークを標準化。
ワークに合わせストロークを選択可能です。

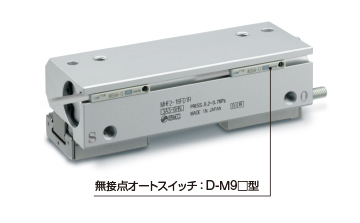

  • 小型無接点オートスイッチ取付可能
