2・3ポートソレノイドバルブ

低背型2・3ポートソレノイドバルブ SX90/090

    ・コンパクト
     全長:約38mm(2ポート)、54mm(3ポート)
     バルブ幅・高さ:10mm
     質量:10g(2ポート)、20g(3ポート)
    ・大流量
     C[dm3/(s·bar)]:0.25(2ポート)、0.5(3ポート)
     流量[L/min(ANR)]:45(2ポート)、90(3ポート) (0.2MPa時)
  • 2D/3D CAD

    型式検索により2D/3D CADデータを様々なデータ形式で出力できます。

    オプション、マニホールド等搭載した状態で出力できます。

    2D/3D CADデータはこちら

    ※2D/3D CADデータはキャデナス・ウェブ・ツー・キャド株式会社のシステムに移動します。
    CADデータダウンロード時にはキャデナス・ウェブ・ツー・キャドの PART community のユーザー登録が必要になります。

  • 低背型2・3ポートソレノイドバルブ SX90/090
    取扱説明書
    シリーズ 検索結果を表示
    SX91検索結果を表示
    SX92検索結果を表示
    SX090検索結果を表示
  • 低背型2・3ポートソレノイドバルブ SX90/090
    自己宣言書
    シリーズ 検索結果を表示
    SX91検索結果を表示
    SX92検索結果を表示
    SX090検索結果を表示
シリーズ弁構造C[dm3/(s·bar)]流量[L/min(ANR)]
0.2MPa時
切換方式
SX912ポート
直動ポペット弁
0.2545ノーマルクローズ
SX922ポート
直動ポペット弁
0.1222ユニバーサル
SX0903ポート
直動ポペット弁
0.590ユニバーサル

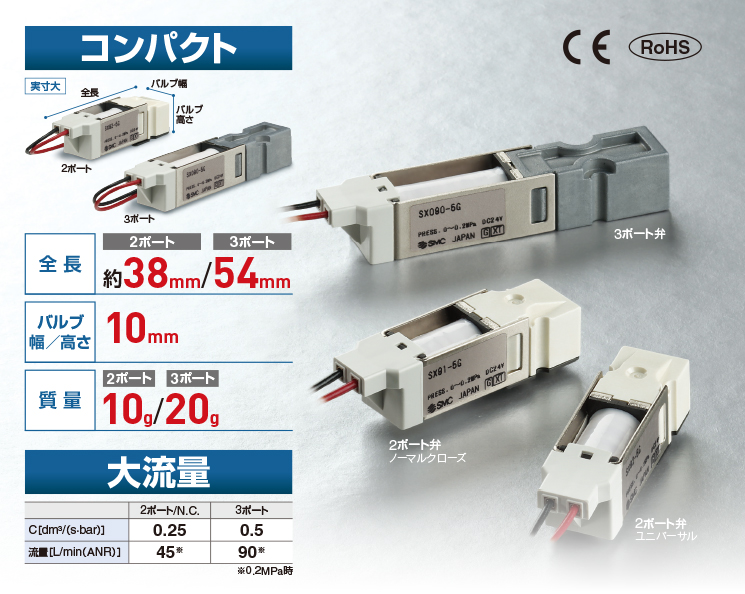

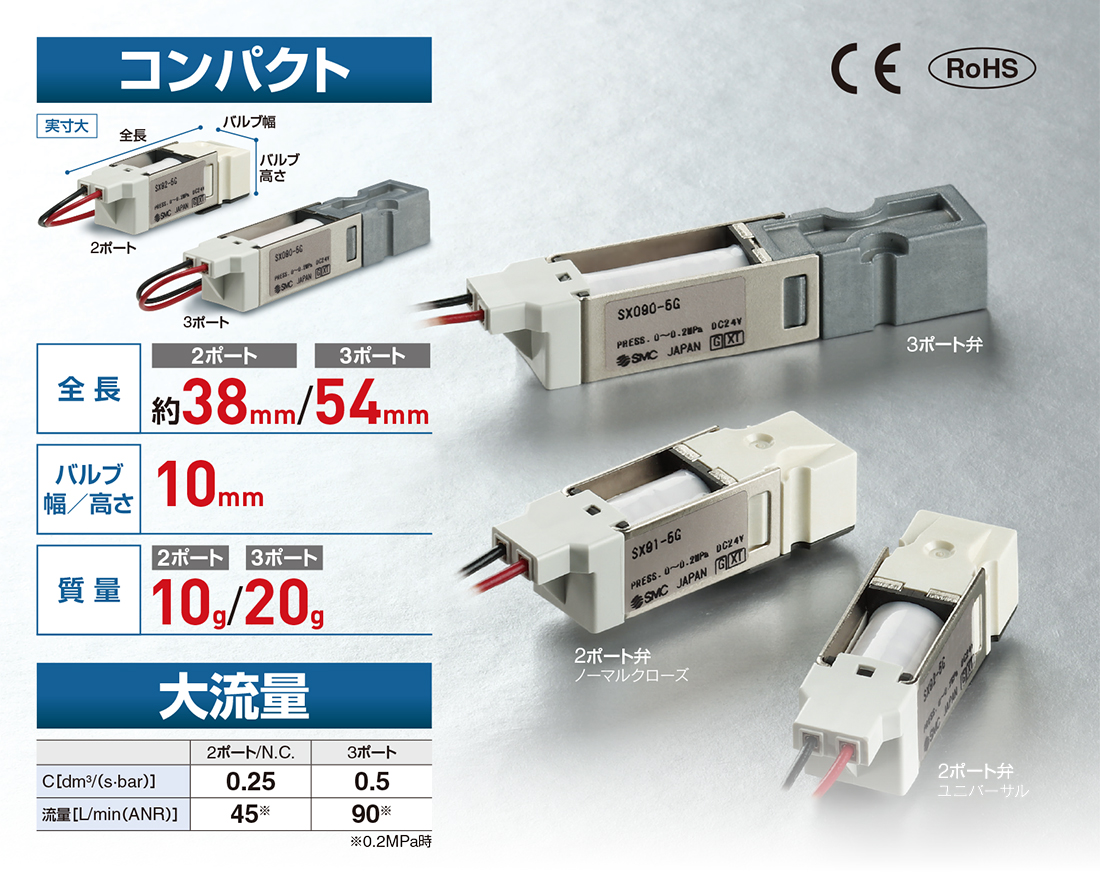

製品特長

コンパクト、大流量

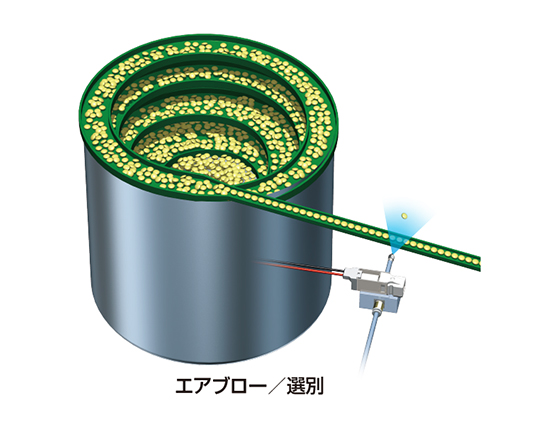

  • 用途例

さまざまな業種に!
