2･3ポートソレノイドバルブ

省エアインパクトブローバルブ IBV

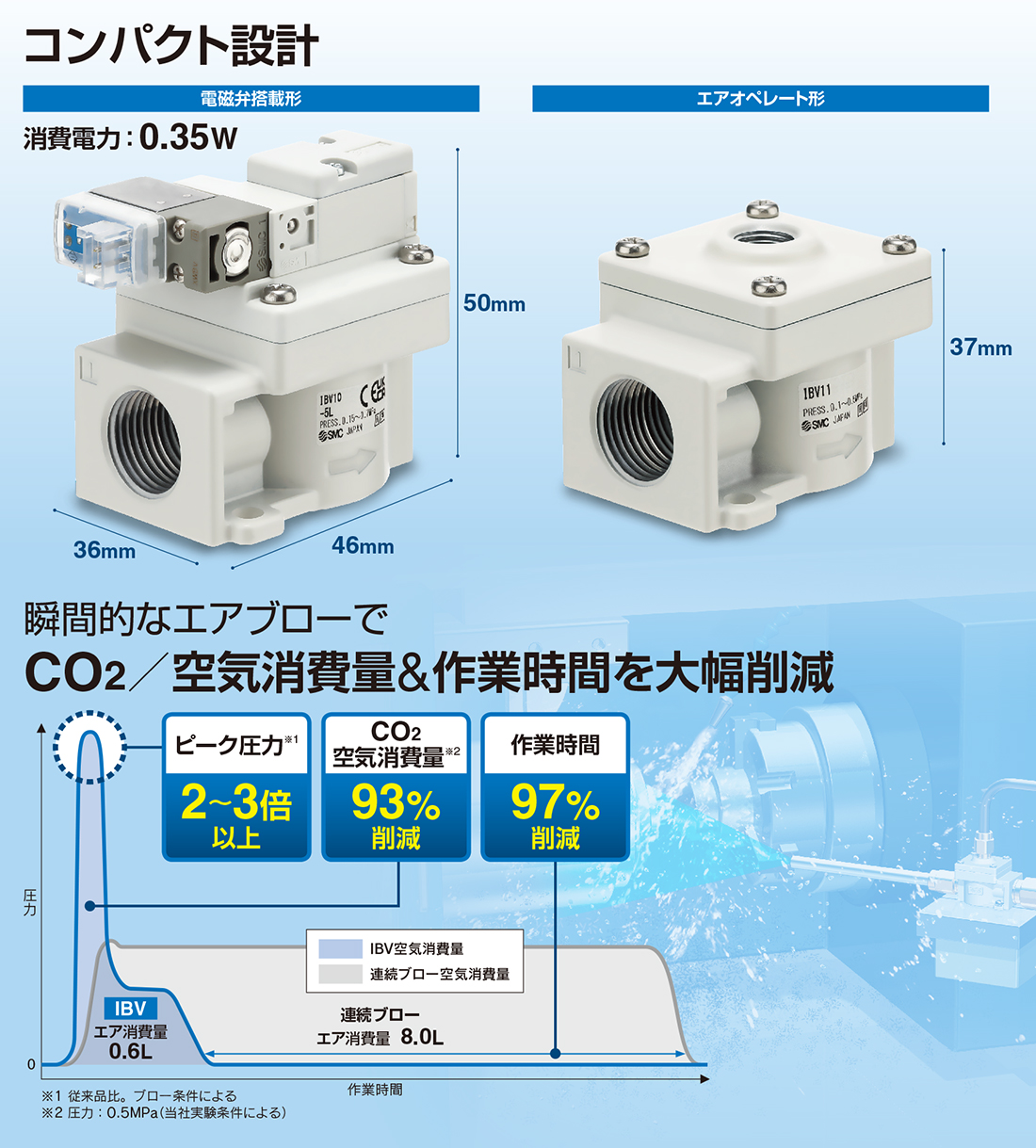

    ・高いピーク圧力で衝撃力増大。
    ・瞬間的なエアブローでCO2／空気消費量&作業時間を大幅削減
    　ピーク圧力：2～3倍以上
    　CO2空気消費量：93%削減
    　作業時間：97%削減
  • 2D/3D CAD

    型式検索により2D/3D CADデータを様々なデータ形式で出力できます。

    オプション、マニホールド等搭載した状態で出力できます。

    2D/3D CADデータはこちら

    ※2D/3D CADデータはキャデナス・ウェブ・ツー・キャド株式会社のシステムに移動します。
    CADデータダウンロード時にはキャデナス・ウェブ・ツー・キャドの PART community のユーザー登録が必要になります。

    2D CAD
    2D CADデータはこちら
  • 省エアインパクトブローバルブ IBV
    取扱説明書
    シリーズ 検索結果を表示
    IBV10
    電磁弁搭載形    		検索結果を表示
    IBV11
    エアオペレート形    		検索結果を表示
安全上のご注意　特定開発品情報　グリーン対応（RoHS）
シリーズ管接続口径使用圧力範囲
IBV10
電磁弁搭載形		IN：3/8
OUT：1/4		0.15〜0.7MPa
IBV11
エアオペレート形		IN：3/8
OUT：1/4
パイロットポート：1/8		0.1〜0.5MPa

製品特長

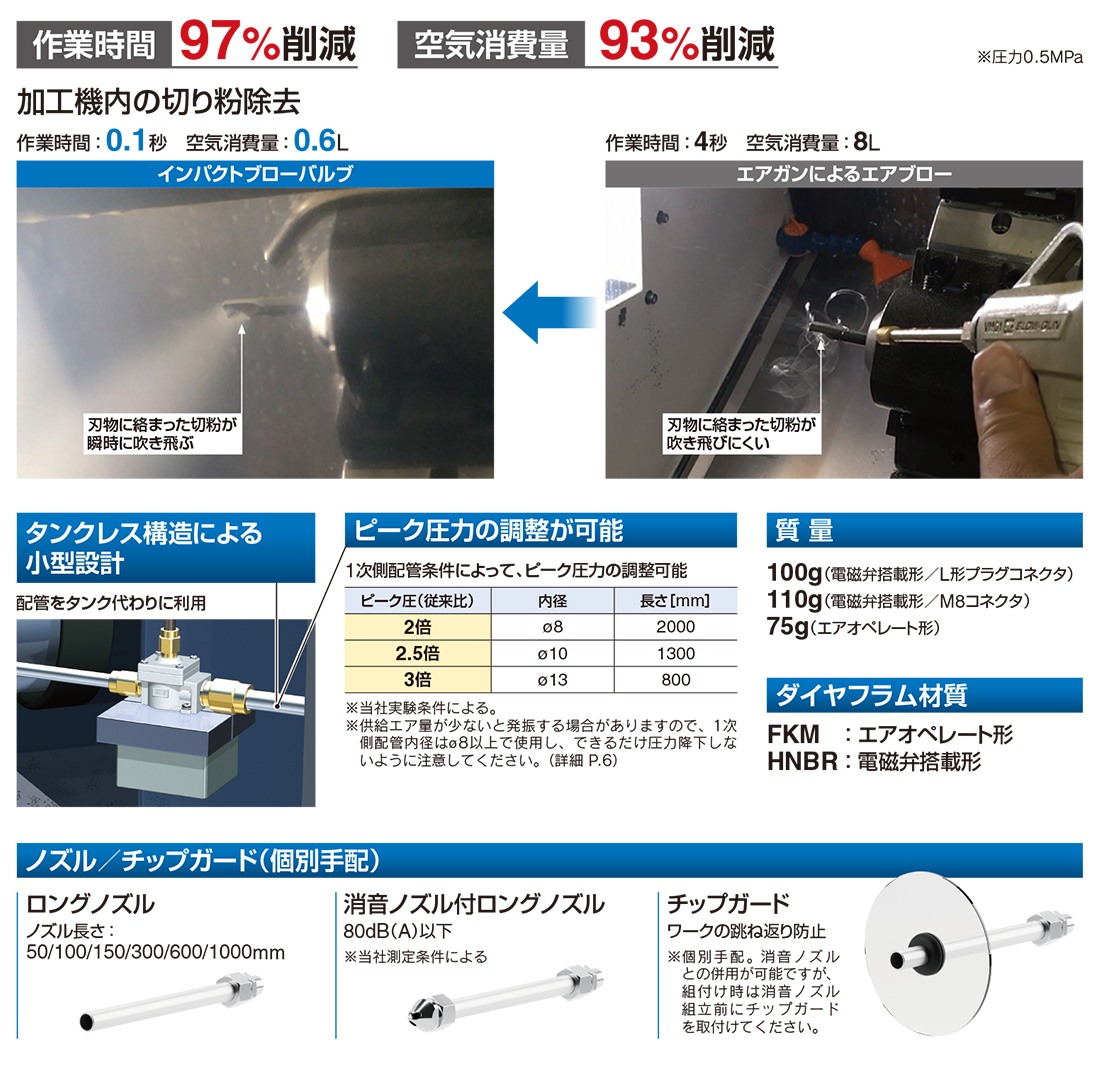

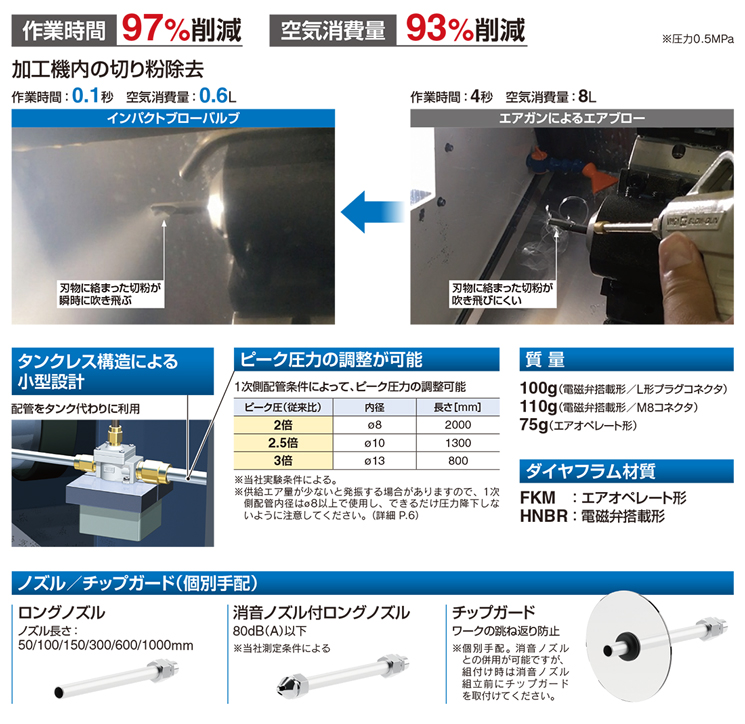

高いピーク圧力で衝撃力増大



作業時間&空気消費量削減が可能

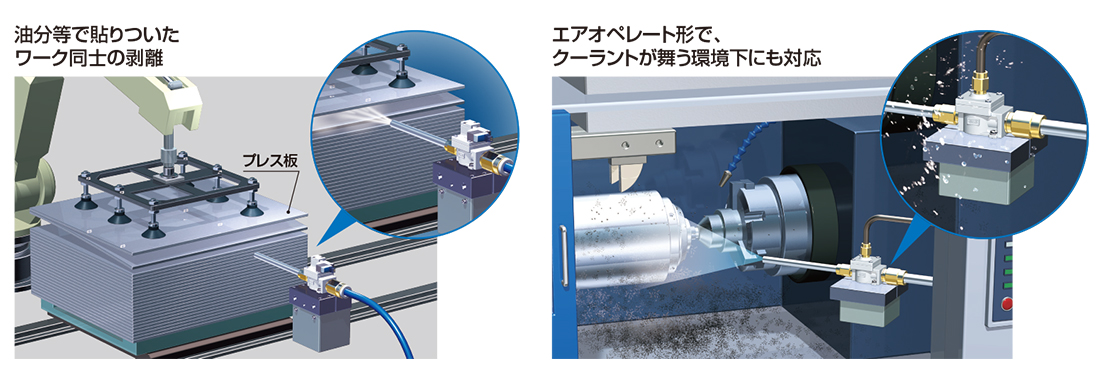

アプリケーション
