2・3ポートソレノイドバルブ／エアオペレートバルブ

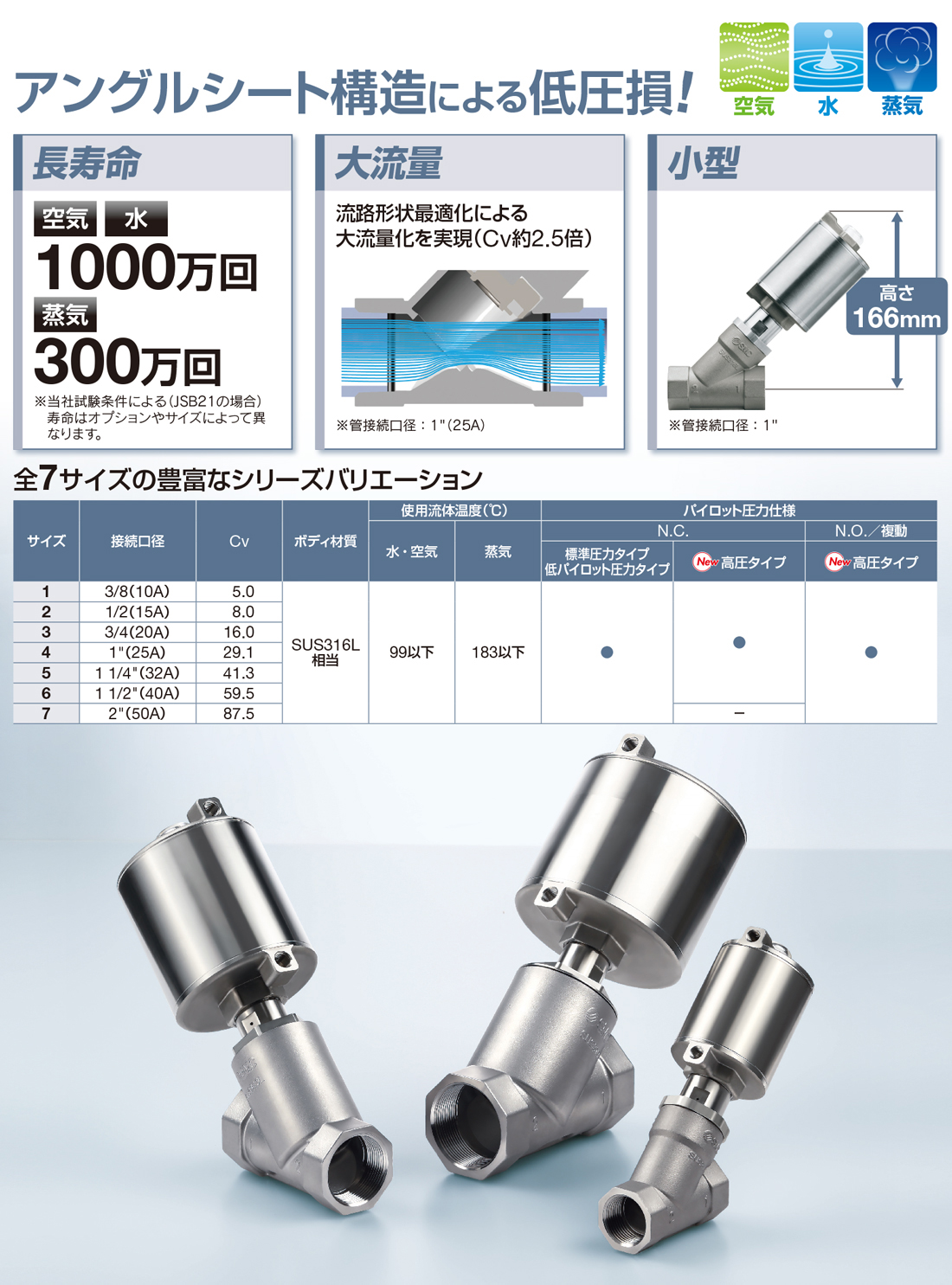

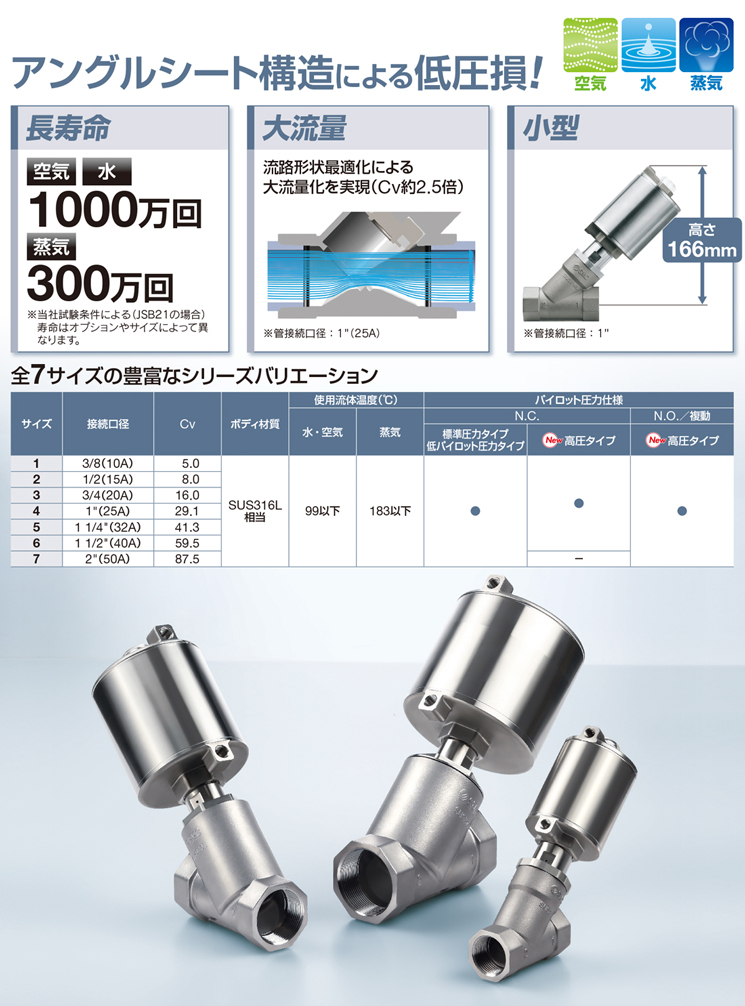

アングルシートバルブ/エアオペレート形  JSB

    ・アングルシート構造による低圧損
    ・長寿命：1000万回(空気、水)、300万回(蒸気)
    ・大流量
    　流路形状最適化による大流量化を実現（Cv約2.5倍）
    ・小型：高さ166mm (管接続口径：1")
    ・全7サイズの豊富なシリーズバリエーション
    ・オールインワン(SUS316L相当)
    　空気、水、蒸気
  • 2D/3D CAD

    型式検索により2D/3D CADデータを様々なデータ形式で出力できます。

    オプション、マニホールド等搭載した状態で出力できます。

    2D/3D CADデータはこちら

    ※2D/3D CADデータはキャデナス・ウェブ・ツー・キャド株式会社のシステムに移動します。
    CADデータダウンロード時にはキャデナス・ウェブ・ツー・キャドの PART community のユーザー登録が必要になります。

    2D CAD
    2D CADデータはこちら
  • アングルシートバルブ/エアオペレート形  JSB
    取扱説明書
    シリーズ 検索結果を表示
    JSB検索結果を表示
安全上のご注意　流体制御用2ポート電磁弁/共通注意事項
機器選定・流量特性　バリエーション/選定手順/一覧表　特定開発品情報　グリーン対応（RoHS）
シリーズ弁形式管接続口径Cv
JSBN.C.3/8～2''
10A～50A		5.0～87.5

製品特長

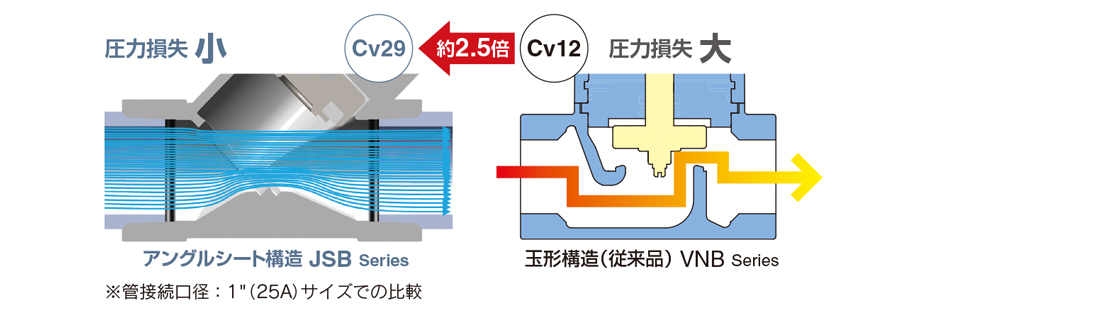

アングルシート構造による低圧損

低圧損／大流量

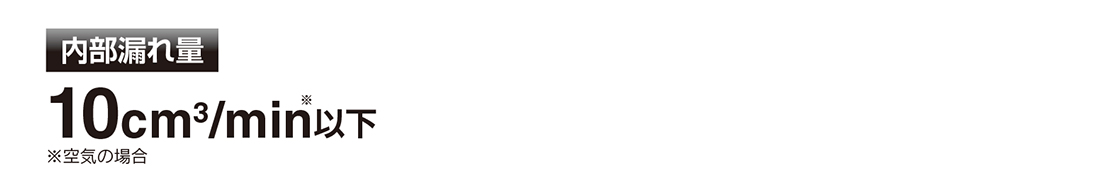

低リーク

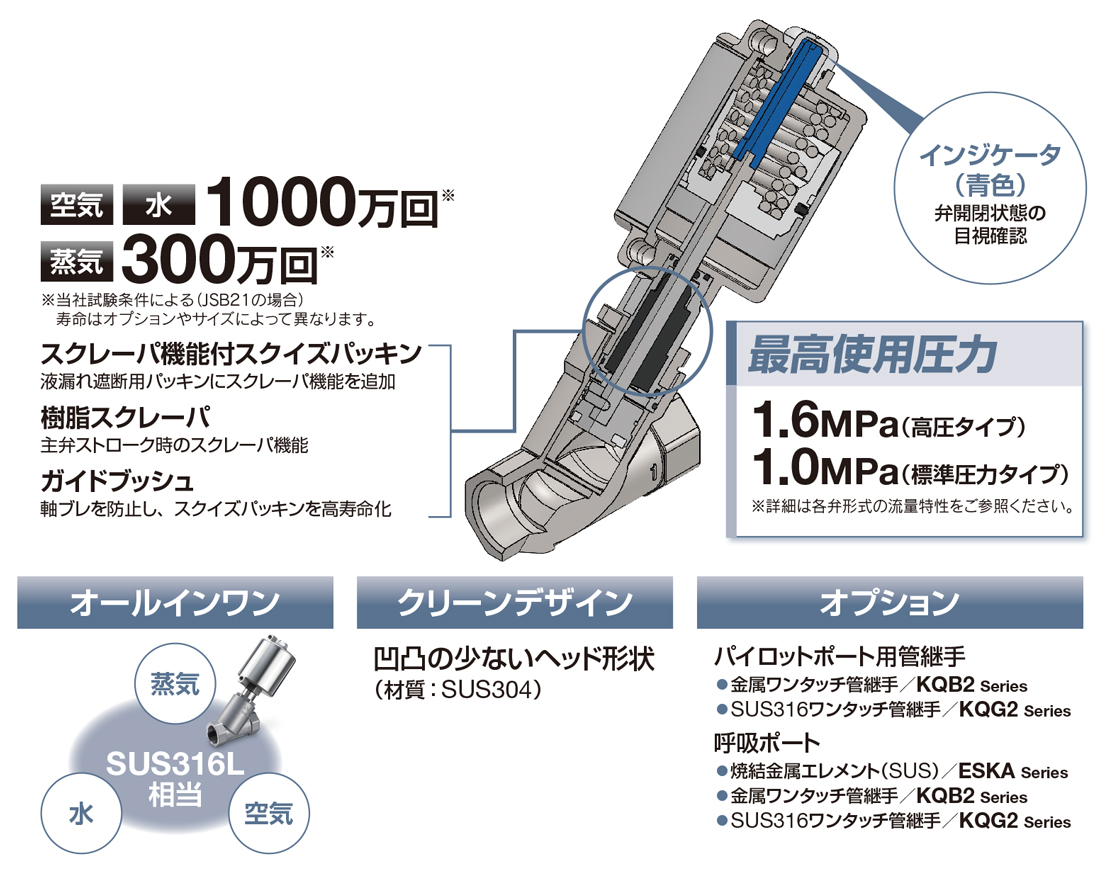

長寿命

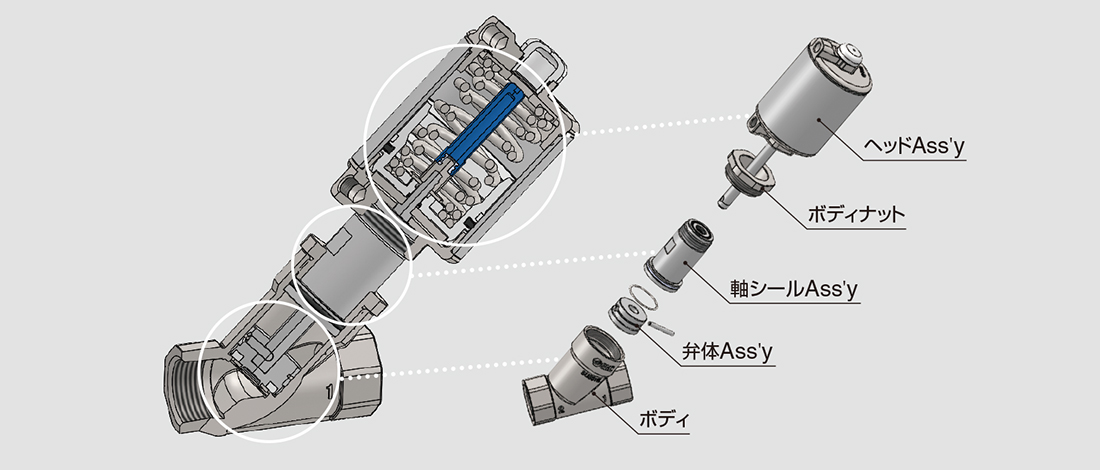

容易なメンテナンス

各パーツの交換が可能
