モジュラF.R.L.

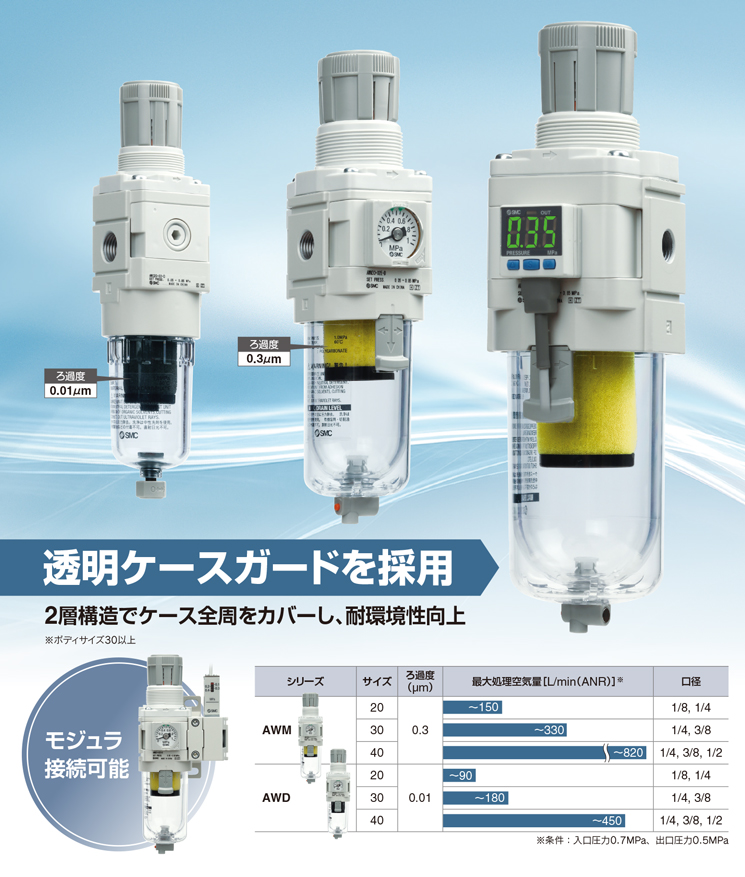

ミストセパレータレギュレータ AWM-D
マイクロミストセパレータレギュレータ AWD-D

    ・透明ケースガードを採用
    　2層構造でケース全周をカバーし、耐環境性向上(ボディサイズ30以上)
    　視認性向上：360°
    ・軽量：最大40.7%削減（0.24kg）
  • 2D/3D CAD

    型式検索により2D/3D CADデータを様々なデータ形式で出力できます。

    オプション、マニホールド等搭載した状態で出力できます。

    2D/3D CADデータはこちら

    ※2D/3D CADデータはキャデナス・ウェブ・ツー・キャド株式会社のシステムに移動します。
    CADデータダウンロード時にはキャデナス・ウェブ・ツー・キャドの PART community のユーザー登録が必要になります。

    2D CAD
    2D CADデータはこちら
  • ミストセパレータレギュレータ AWM-D
    マイクロミストセパレータレギュレータ AWD-D
    取扱説明書
    シリーズ 検索結果を表示
    AWM20～40-D検索結果を表示
    AWD20～40-D検索結果を表示
安全上のご注意　F.R.L/共通注意事項　特定開発品情報　グリーン対応（RoHS）
シリーズ管接続口径設定圧力（MPa）ろ過度（μm）
AWM20～40-D1/8，1/4，3/8，1/20.05～0.85
0.05～0.2		0.3
AWD20～40-D1/8，1/4，3/8，1/20.05～0.85
0.05～0.2		0.01

製品特長

透明ケースガードを採用

2層構造でケース全周をカバーし、耐環境性向上（ボディサイズ30以上）

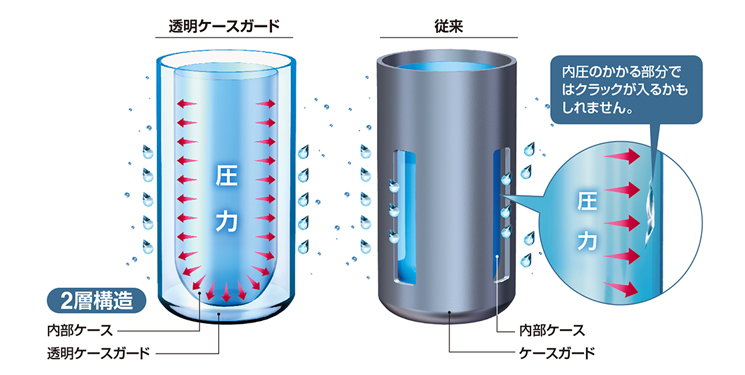

耐環境性向上
透明ケースガードで全周保護が可能！

ケースガードの窓を廃止し、「ポリカーボネート製透明ケースガード」で内部ケースの全周を覆いました。
将来、ケースを劣化させるような薬品や油が舞う劣悪な環境変化が生じても、内圧の加わるケースには直接付着しないため、ケース破損のリスクを軽減することができます。

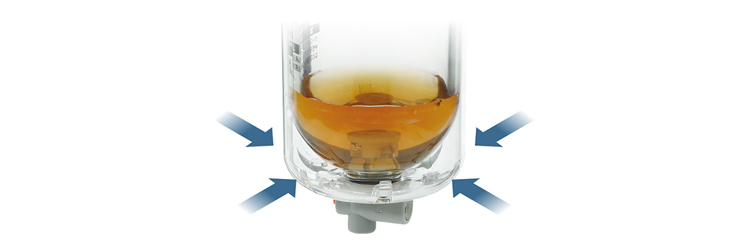

視認性向上：360°

透明ケースガードの採用により、フィルタケース内のドレン状態や、ルブリケータの残油量が、全周から確認が可能。

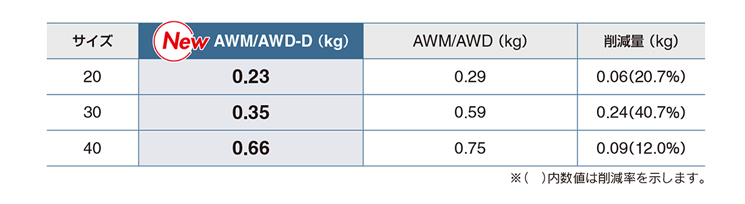

軽量：最大40.7%削減（0.24kg）

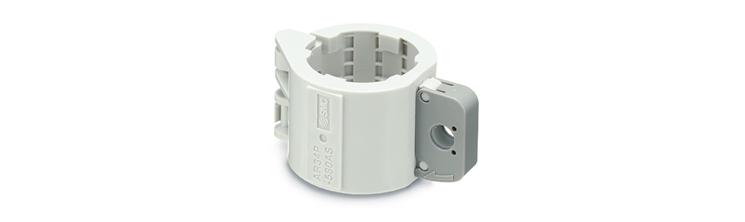

ハンドルカバー（オプション）

ハンドルに取付けることで不用意なハンドル操作を防止します。

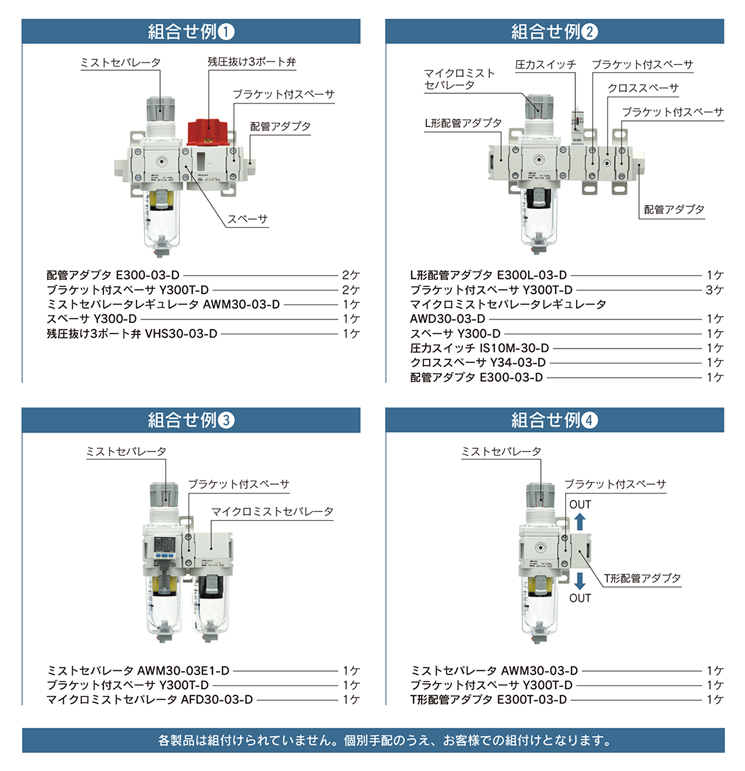

簡易特注システム

モジュラ接続ユニット化（組付出荷）につきましては簡易特注システムで対応いたします。

ご注文の際はホームページ簡易特注システムより「簡易特注品仕様書」をダウンロードのうえ手配をお願いします。 詳細はこちら
