圧力スイッチ

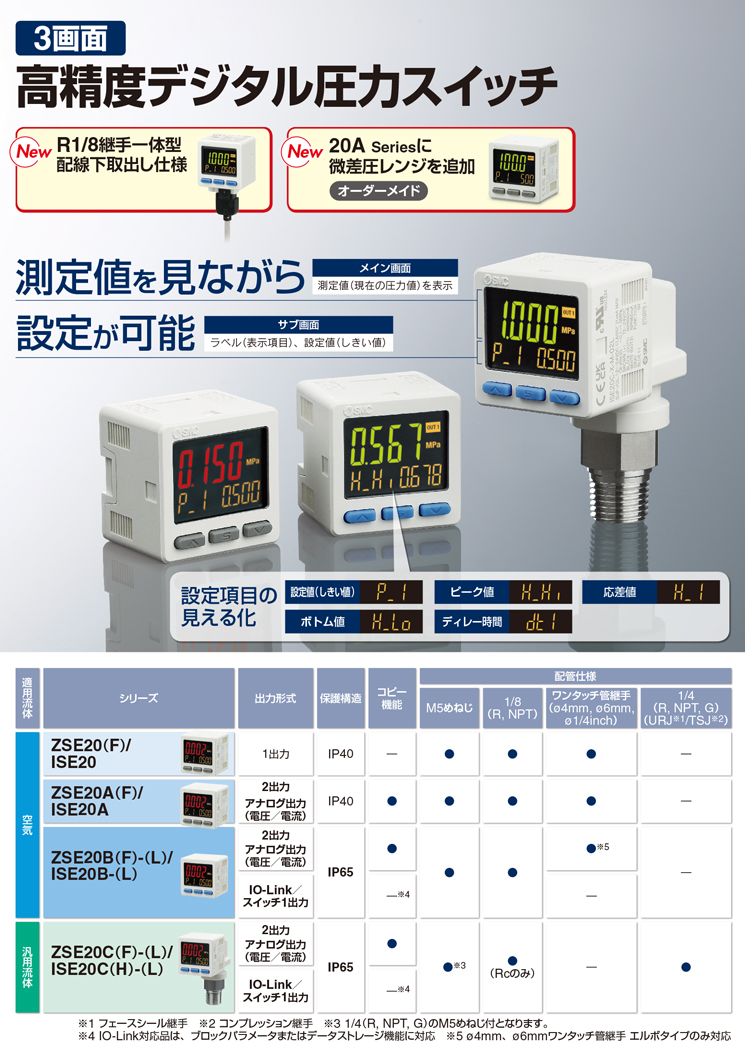

3画面高精度デジタル圧力スイッチ ZSE20□(F)/ISE20□

    ・設定項目の見える化
    ・簡単3ステップ設定
    ・簡単画面切替
     測定値を見ながら設定可能。
    ・ディレー時間:最速1.5ms以下
    ・消費電流:25mA以下
    ・IO-Link対応
  • 2D/3D CAD

    型式検索により2D/3D CADデータを様々なデータ形式で出力できます。

    オプション、マニホールド等搭載した状態で出力できます。

    2D/3D CADデータはこちら

    ※2D/3D CADデータはキャデナス・ウェブ・ツー・キャド株式会社のシステムに移動します。
    CADデータダウンロード時にはキャデナス・ウェブ・ツー・キャドの PART community のユーザー登録が必要になります。

  • 3画面高精度デジタル圧力スイッチ ZSE20□(F)/ISE20□
    取扱説明書
    シリーズ 種類 検索結果を表示
    ZSE20(F)
    ISE20
    連成圧
    真空圧
    正圧
    検索結果を表示
    ZSE20A(F)
    ISE20A
    連成圧
    真空圧
    正圧
    検索結果を表示
    ZSE20AF-X576~580
    (オーダーメイド)
    連成圧検索結果を表示
    ZSE20B(F)-(L)
    ISE20B-(L)
    連成圧
    真空圧
    正圧
    検索結果を表示
    ZSE20C(F)-(L)
    ISE20C(H)-(L)
    連成圧
    真空圧
    正圧
    検索結果を表示
  • 3画面高精度デジタル圧力スイッチ ZSE20□(F)/ISE20□
    自己宣言書
    シリーズ 種類 検索結果を表示
    ZSE20(F)
    ISE20
    連成圧
    真空圧
    正圧
    検索結果を表示
    ZSE20A(F)
    ISE20A
    連成圧
    真空圧
    正圧
    検索結果を表示
    ZSE20AF-X576~580
    (オーダーメイド)
    連成圧
    ZSE20B(F)-(L)
    ISE20B-(L)
    連成圧
    真空圧
    正圧
    検索結果を表示
    ZSE20C(F)-(L)
    ISE20C(H)-(L)
    連成圧
    真空圧
    正圧
    検索結果を表示
シリーズ出力形式種類定格圧力範囲保護構造適用流体
ZSE20(F)
ISE20
1出力連成圧
真空圧
正圧
−100.0~100.0kPa
0.0~−101.0kPa
−0.100~1.000MPa
IP40空気
ZSE20A(F)
ISE20A
2出力
アナログ出力
(電圧/電流)
連成圧
真空圧
正圧
−100.0~100.0kPa
0.0~−101.0kPa
−0.100~1.000MPa
IP40空気
ZSE20AF-X576~580
(オーダーメイド)
2出力
アナログ出力
(電圧/電流)
連成圧−500〜500Pa
−1.000〜1.000kPa
−2.00〜2.00kPa
−5.00〜5.00kPa
−10.00〜10.00kPa
IP40空気
ZSE20B(F)-(L)
ISE20B-(L)
2出力
アナログ出力
(電圧/電流)
IO-Link対応
スイッチ1出力
連成圧
真空圧
正圧
−100.0~100.0kPa
0.0~−101.0kPa
−0.100~1.000MPa
IP65空気
ZSE20C(F)-(L)
ISE20C(H)-(L)
2出力
アナログ出力
(電圧/電流)
IO-Link対応
スイッチ1出力
連成圧
真空圧
正圧
−100.0~100.0kPa
0.0~−101.0kPa
−0.100~1.000MPa
−0.100~2.000MPa
IP65汎用流体

製品特長

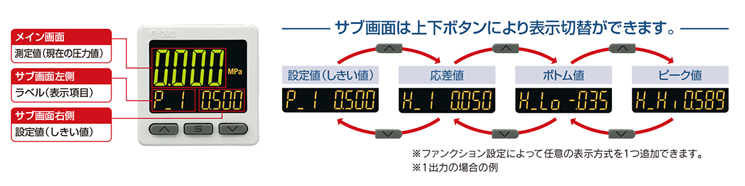

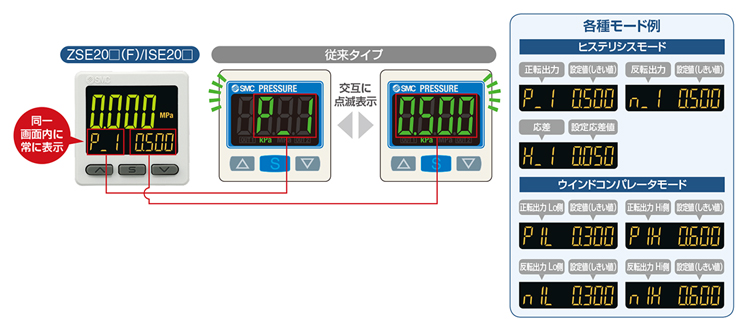

設定項目の見える化

サブ画面(ラベル)により何の値を設定しているのかが分かります。

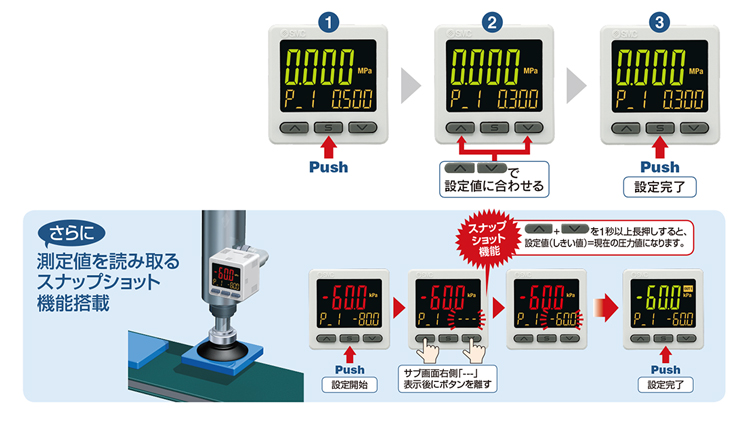

簡単3ステップ設定

設定値(P_1)表示状態でS ボタンを押すと設定値(しきい値)設定ができます。
応差(H_ 1)表示状態でS ボタンを押すと応差値の設定ができます。

簡単画面切替

測定値を見ながら設定可能。

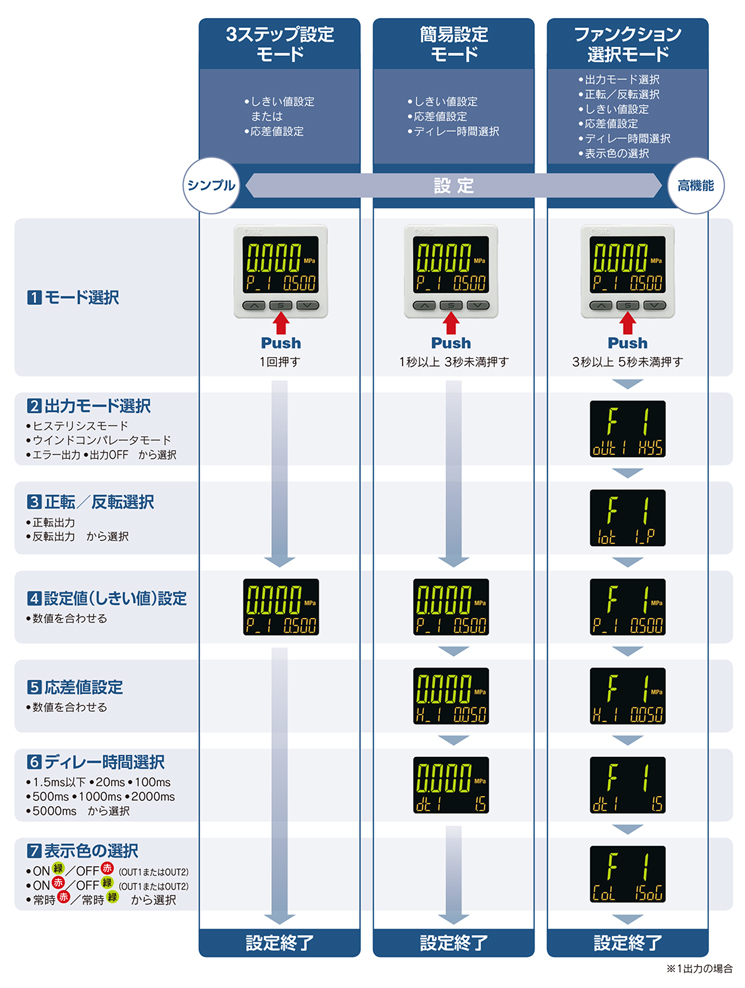

3つの設定モード

目的に合わせて、選べる3つの設定モード。

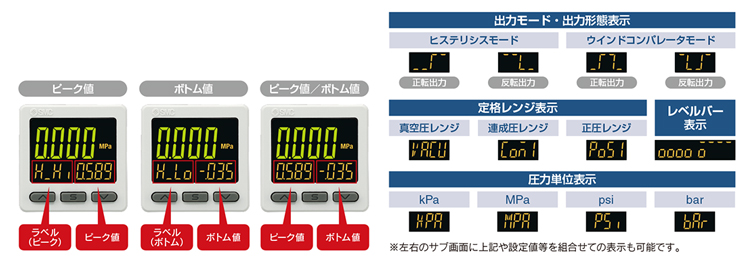

その他のサブ画面表示

ピーク値、ボトム値、またはその両方を同一画面内に表示可能!

※ピーク値、ボトム値は電源が切断されても保存されます。

ディレー時間最速1.5ms以下

※1.5ms以下, 20ms、100ms、500ms、1000ms、2000ms、5000msから選択

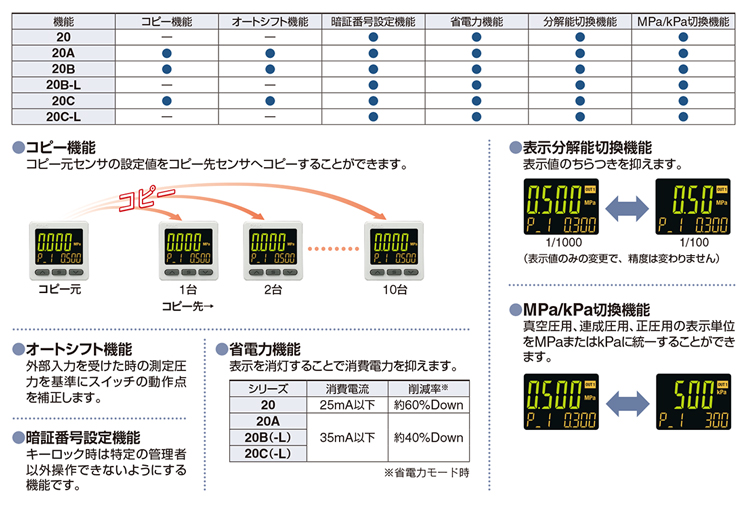

便利な機能

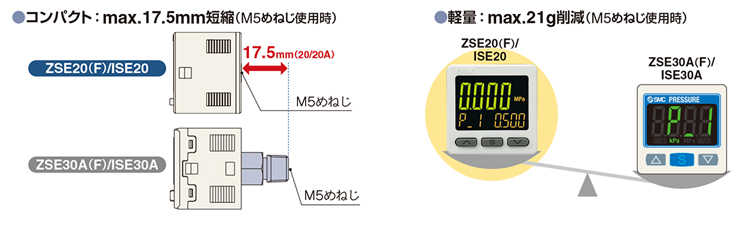

コンパクト&軽量

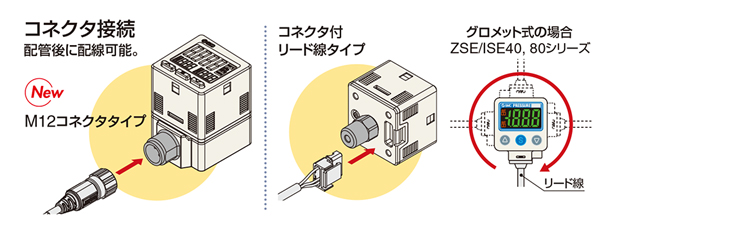

施工性向上

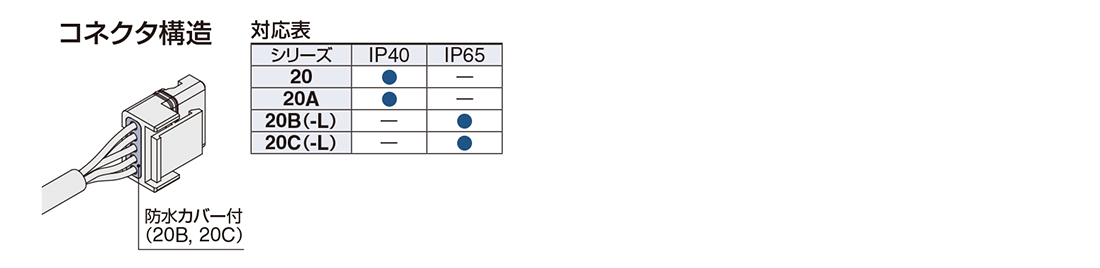

保護構造

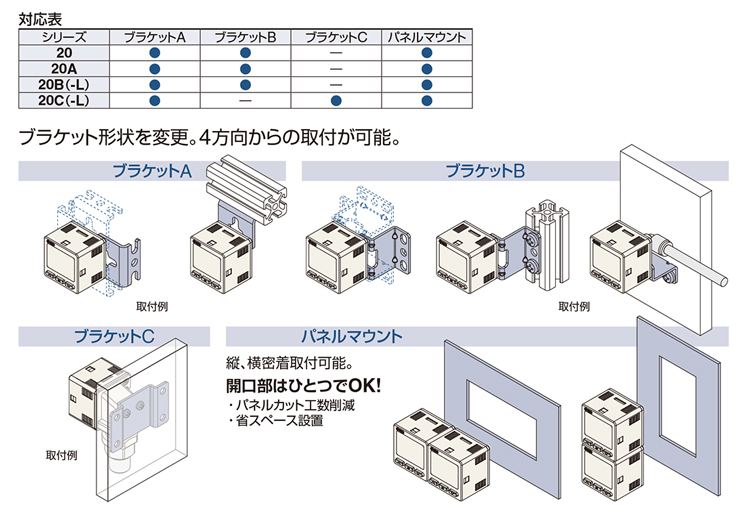

取付方法

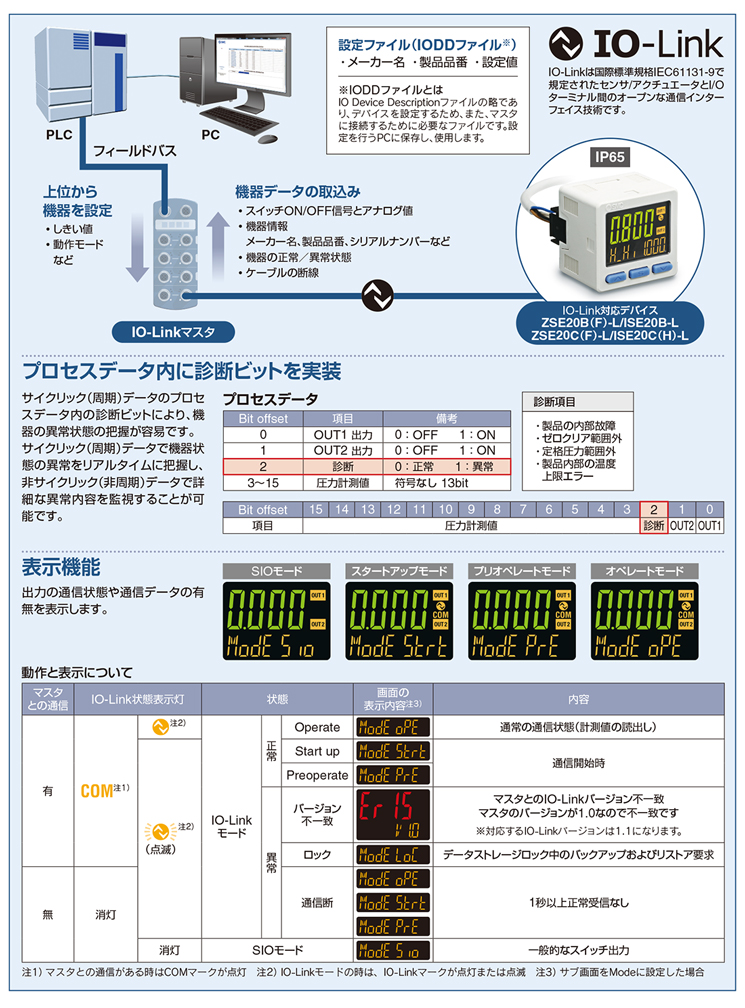

IO-Link対応 ZSE20B(F)-L/ISE20B-L, ZSE20C(F)-L/ISE20C(H)-L

稼働状況・機器状態を可視化し、通信により遠隔監視・遠隔操作が可能

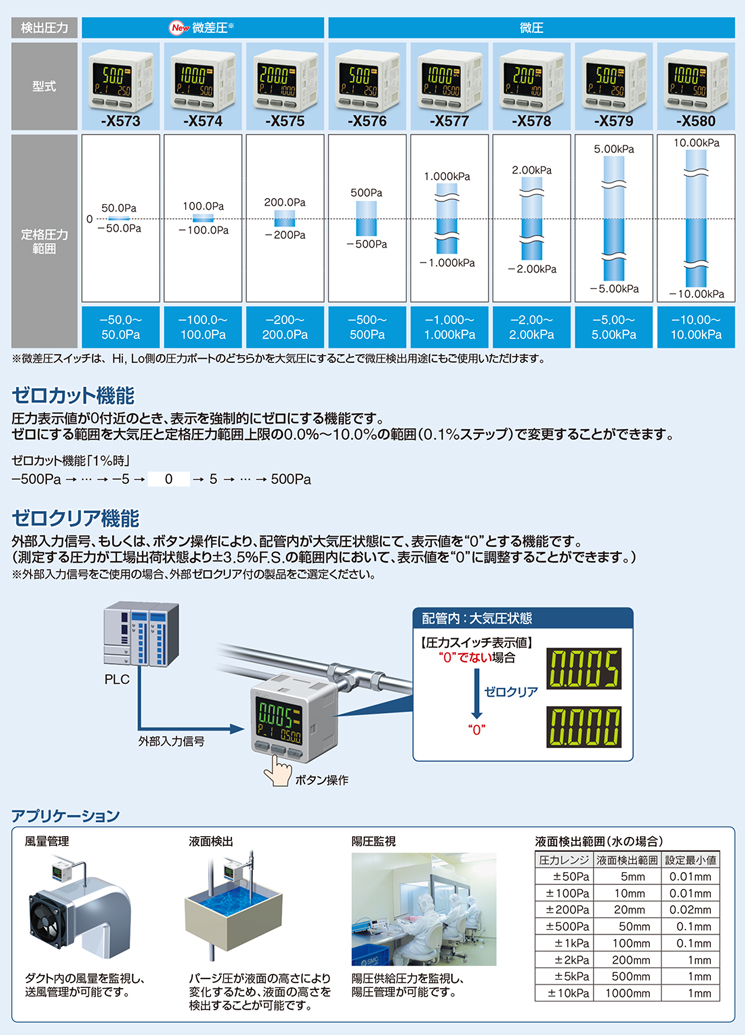

微圧スイッチZSE20AF-X576〜580オーダーメイド

10kPa以下の圧力検出・表示が可能

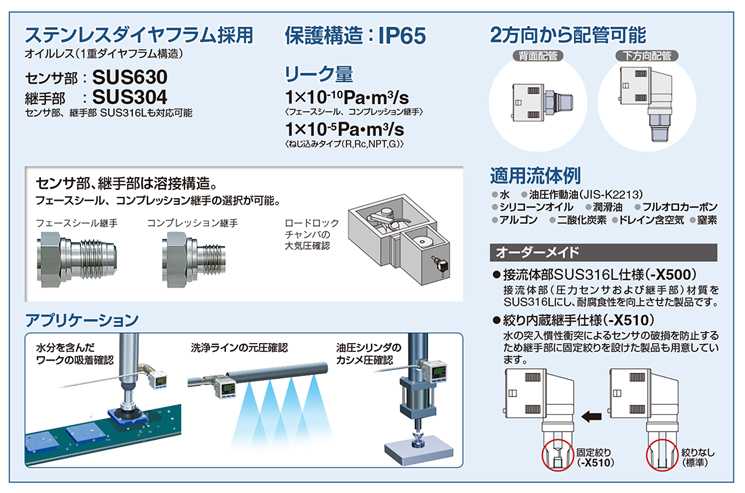

汎用流体用ZSE20C(F)/ISE20C(H)
