スリットバルブ

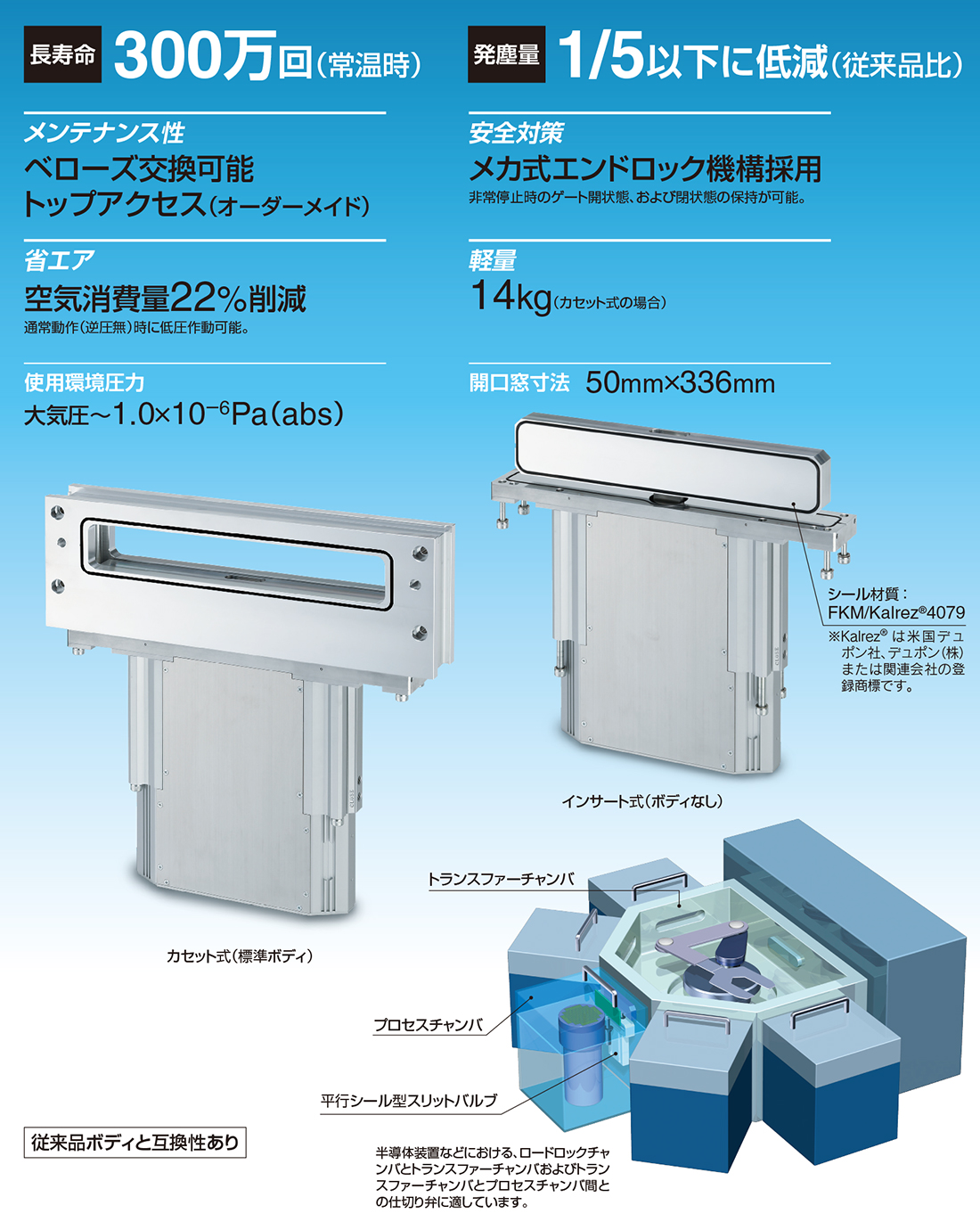

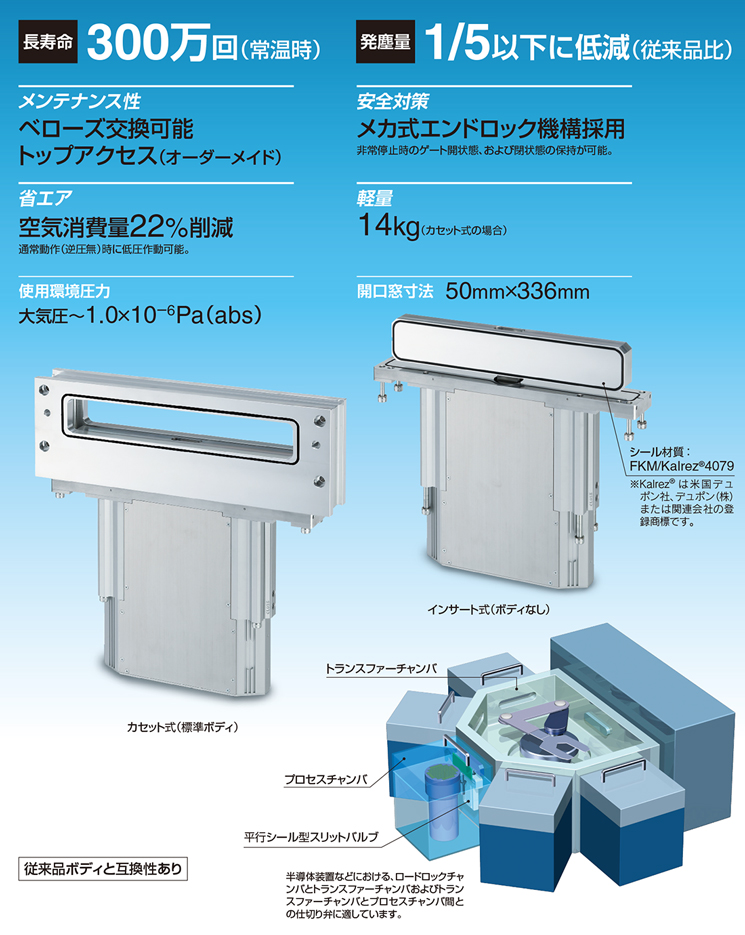

300mmウエハ対応平行シール型スリットバルブ XGTP

    ・長寿命:300万回(常温時)
    ・発塵量:1/5以下に低減(従来品比)
    ・メンテナンス性向上
     容易なベローズ交換
     トップアクセスからのゲート交換が可能(オーダーメイド)
    ・安全対策
     メカ式エンドロック機構採用
  • 2D/3D CAD

    型式検索により2D/3D CADデータを様々なデータ形式で出力できます。

    オプション、マニホールド等搭載した状態で出力できます。

    2D/3D CADデータはこちら

    ※2D/3D CADデータはキャデナス・ウェブ・ツー・キャド株式会社のシステムに移動します。
    CADデータダウンロード時にはキャデナス・ウェブ・ツー・キャドの PART community のユーザー登録が必要になります。

  • 300mmウエハ対応平行シール型スリットバルブ XGTP
    取扱説明書
    シリーズ 検索結果を表示
    XGTP検索結果を表示
シリーズ使用環境圧力 Pa(abs)使用流体開口窓寸法
(高さ×幅)mm
作動圧力
MPa(G)
XGTP大気圧~10-6不活性ガス50×3360.45~0.6

製品特長

長寿命:300 万回(常温時)
発塵量:1/5 以下に低減(従来品比)

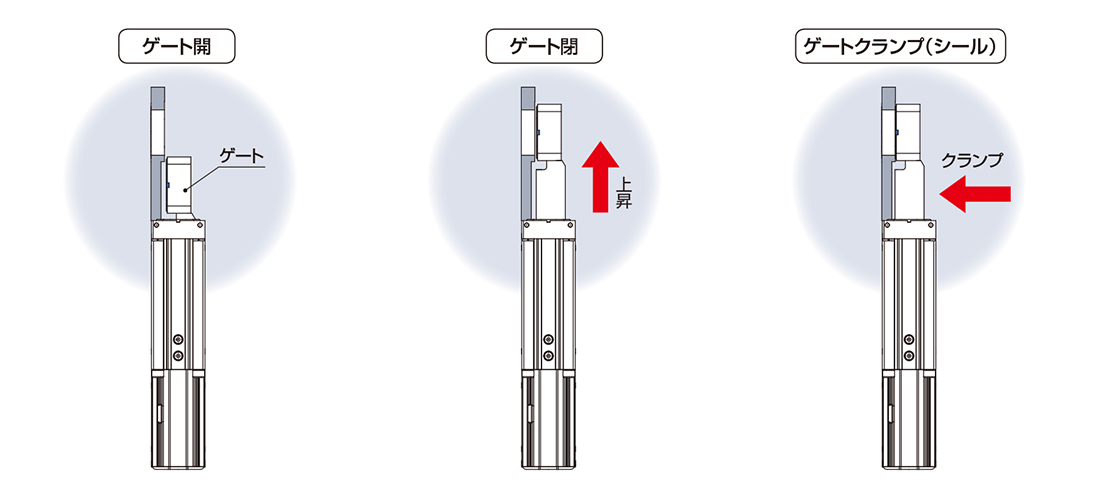

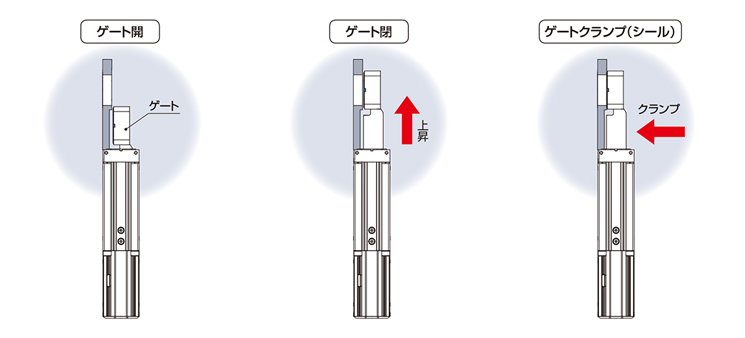

平行シール構造採用により低発塵、長寿命化

ゲート上昇・下降の直線動作とゲート開閉のクランプを平行にシールする構造。

メンテナンス性向上

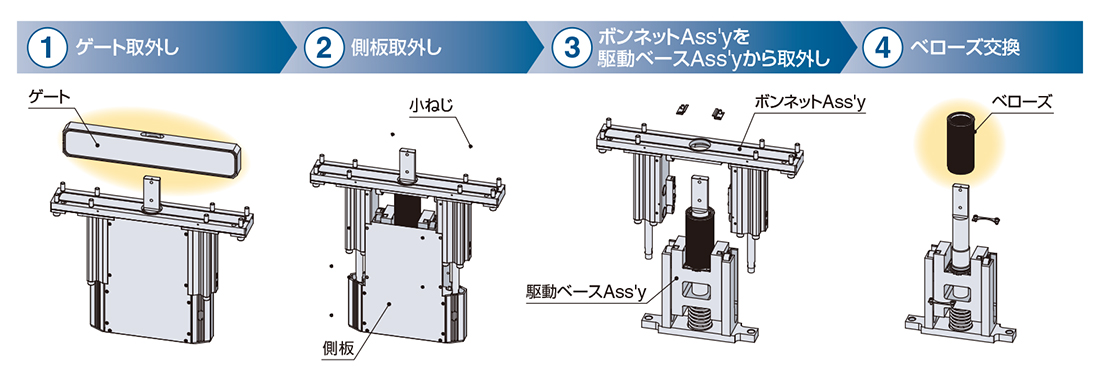

容易なベローズ交換

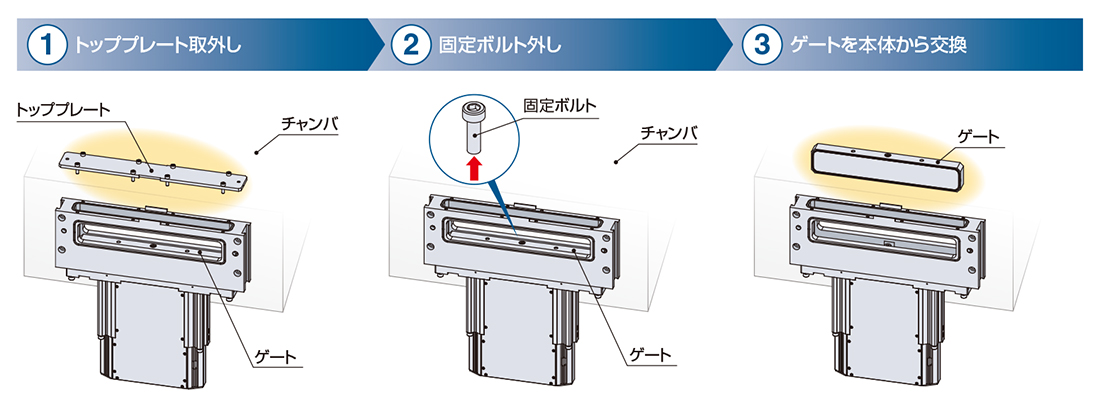

トップアクセスからのゲート交換が可能(オーダーメイド)

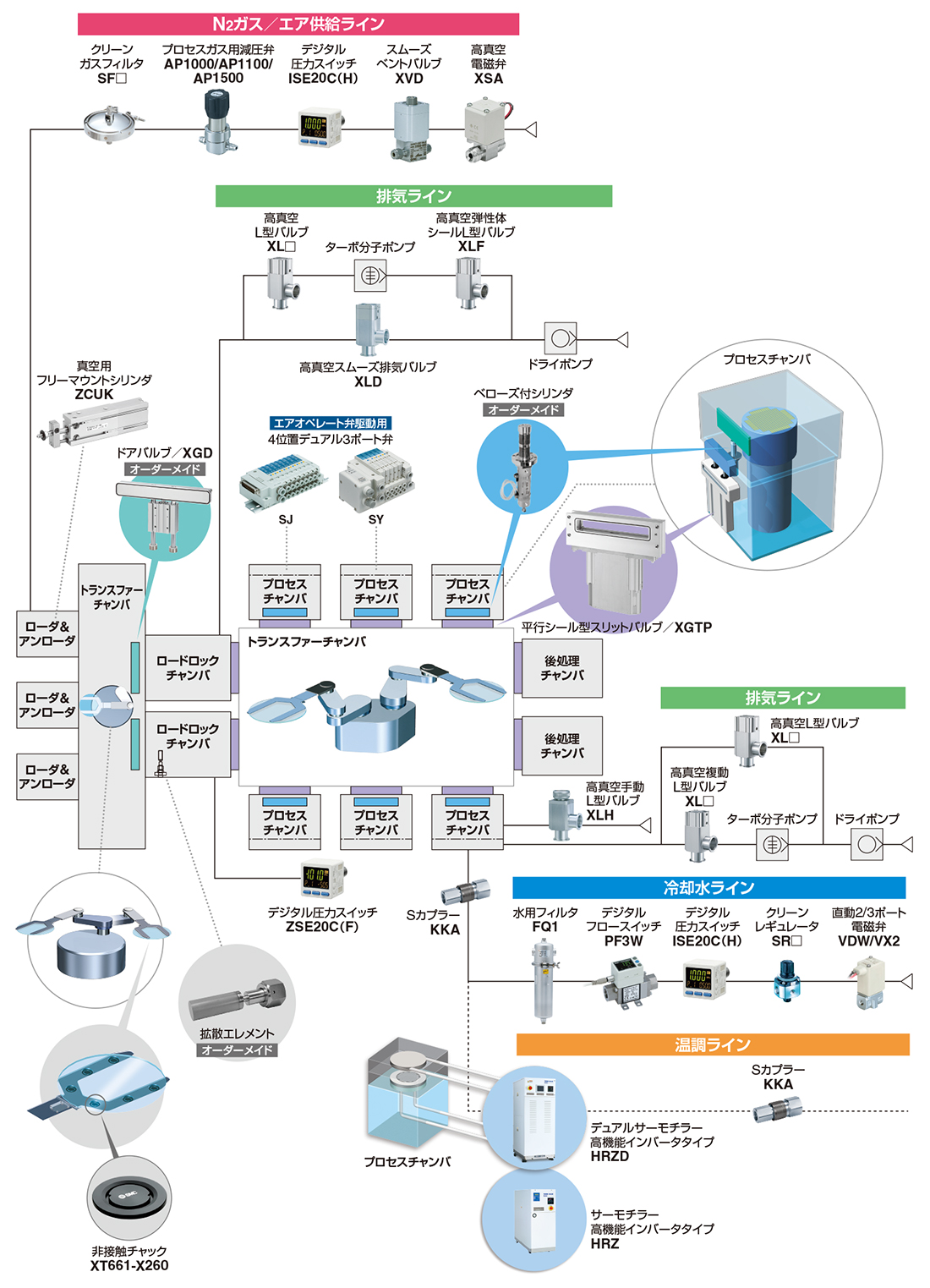

関連機器
