シリアル伝送システム EX500
安全上のご注意 3・4・5ポート電磁弁 共通注意事項 フィールドバスシステム 共通注意事項 産業IoTセキュリティ対策 フィールドバス用語集 フィールドバスシステム特長 タイプ別対応製品/適用バルブシリーズ 特定開発品情報 グリーン対応（RoHS）
| シリーズ | 保護構造 | 通信プロトコル※ | 適用バルブ |
|---|---|---|---|
| EX500 | IP67 | EtherNet/IP™ PROFINET | SY3000，5000，7000（プラグイン） VQC1000，2000，4000，5000 SV1000，2000，3000 S0700（IP40） |

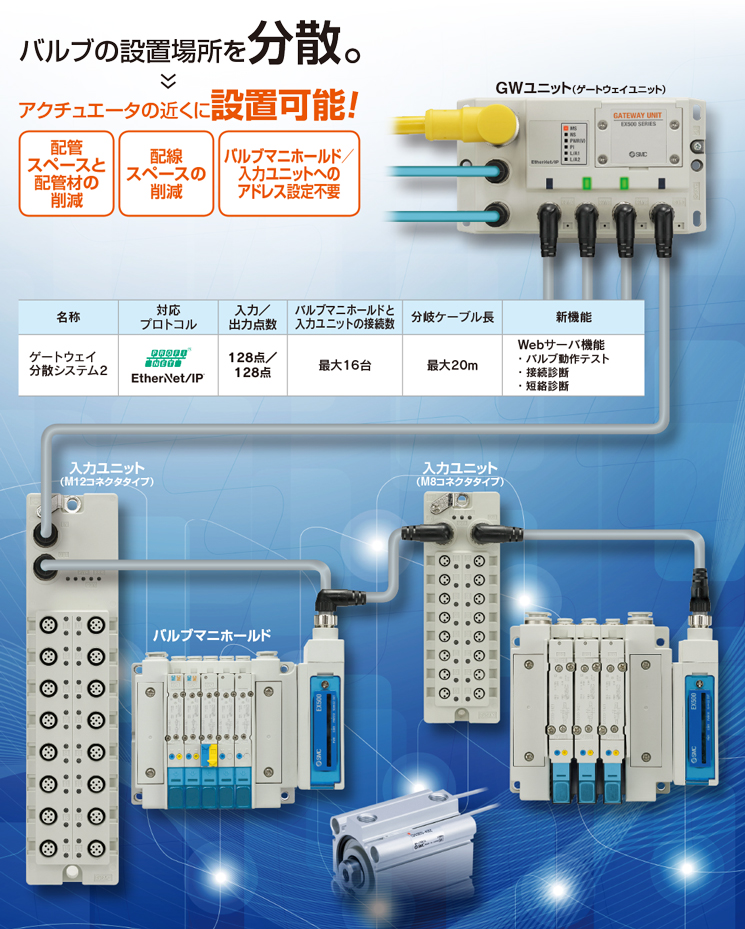

製品特長

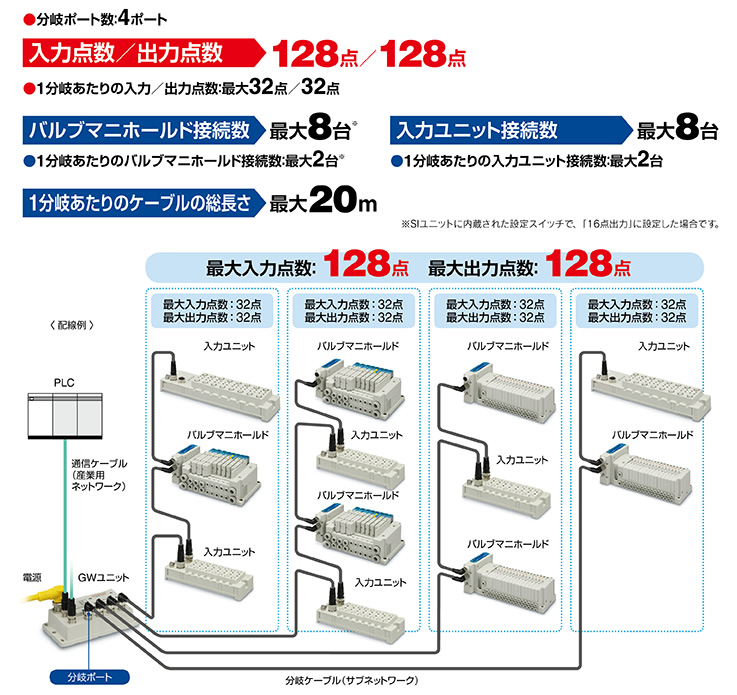

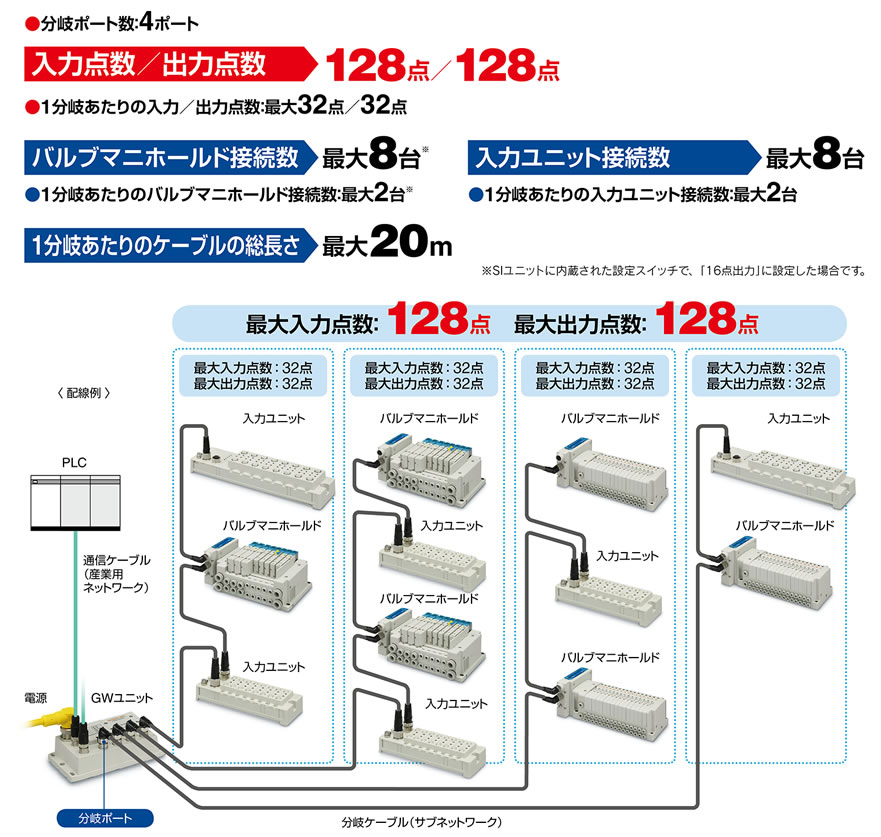

ゲートウェイ分散システム2（128 点対応）
1分岐ポートに2台のバルブマニホールドを接続可能

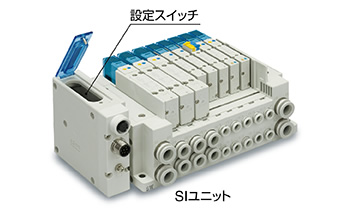

SIユニットには連結できるバルブマニホールドの出力点数を切り替える設定スイッチ（32点/16点）が内蔵されています。16点設定にすることで、1つの分岐ポートにバルブマニホールドを2台分散配置できます。

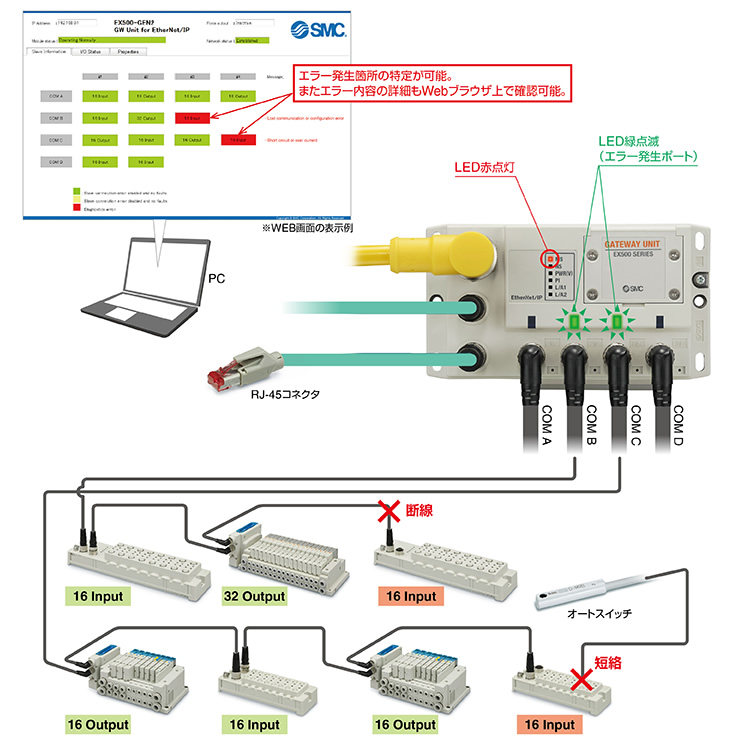

Web サーバ機能
Web ブラウザ上で、バルブ動作テスト（ON ／ OFF）、バルブマニホールドと入力ユニットの接続診断、入力機器の短絡診断が可能。
バルブの動作テストは、パスワード設定によってセキュリティをかけることが可能。
アドレス設定不要
SI ユニットや入力ユニットのI/O マッピングは、GW ユニットから自動的に割り付けられます。
また、各ユニットの配置順序に制限はありません。（但し、1分岐ポートあたり、入力点数32点、出力点数32点までです。）
省配線
I/O 機器における通信配線と電源配線の省配線化が可能。
通信ノード数削減
通信ノード数の削減により、ネットワークの負荷を軽減します。
プロコトル変更に柔軟に対応
従来は子局の品番変更、返品、再手配（再見積り、納期管理）などが必要
GW ユニットのみの変更で対応可能

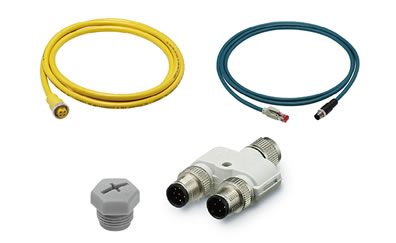

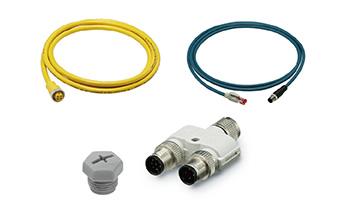

アクセサリなども一括発注可能
ケーブルやコネクタ等も含めて当社へ一括発注が可能。選定、発注および納期管理等の工数を削減できます。

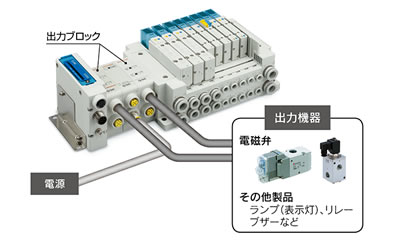

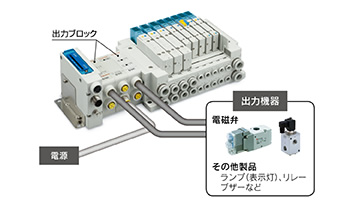

バルブマニホールド以外への出力にも対応
出力ブロックを使用することで、ランプやブザー等を駆動することも可能です。

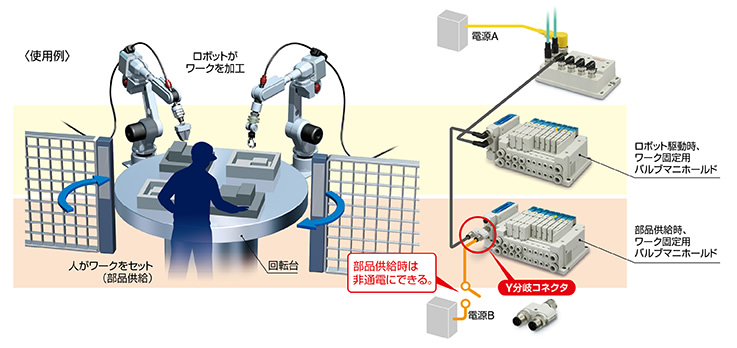

特定のバルブマニホールドを別系統の電源で制御可能
Y 分岐コネクタを使用することで、別系統の電源をSI ユニット（バルブマニホールド）に供給する事ができます。

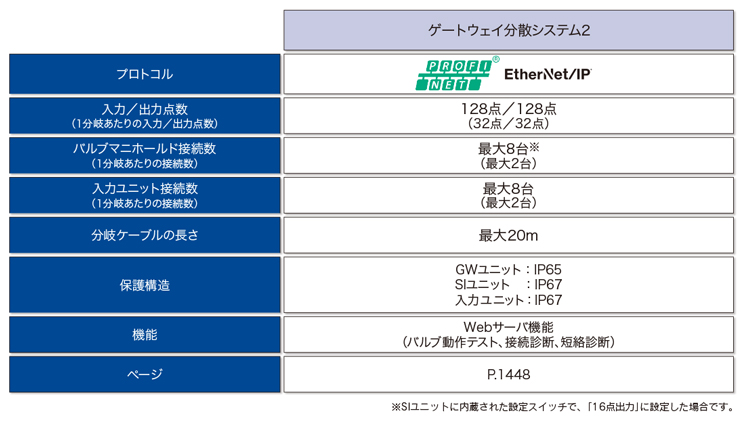

システム比較表

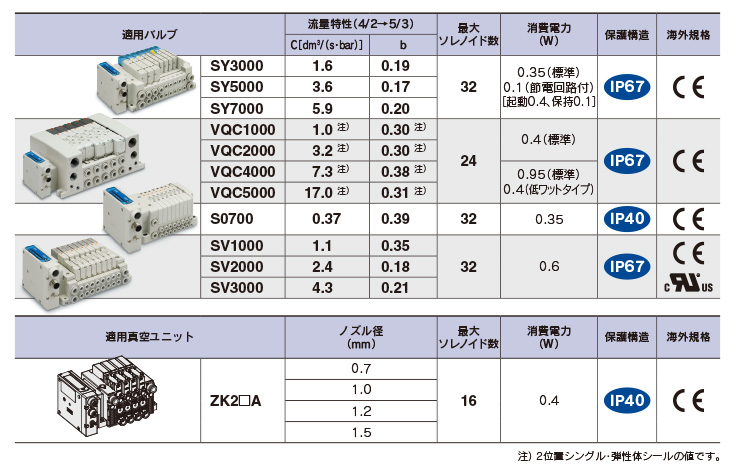

適用バルブシリーズ
