省配線フィールドバスシステム(シリアル伝送システム)

シリアル伝送システム EX260

    出力対応
    ※シリーズにより適用プロトコルは異なります。
     詳細は各シリーズのカタログをご参照ください。

    ・IP67
    ・RJ45通信コネクタに対応(X205)

     ▶IO-Linkマスタ
  • 2D/3D CAD

    型式検索により2D/3D CADデータを様々なデータ形式で出力できます。

    オプション、マニホールド等搭載した状態で出力できます。

    2D/3D CADデータはこちら

    ※2D/3D CADデータはキャデナス・ウェブ・ツー・キャド株式会社のシステムに移動します。
    CADデータダウンロード時にはキャデナス・ウェブ・ツー・キャドの PART community のユーザー登録が必要になります。

  • シリアル伝送システム EX260
    取扱説明書
    シリーズ 検索結果を表示
    EX260検索結果を表示
  • シリアル伝送システム EX260
    自己宣言書
    シリーズ 検索結果を表示
    EX260検索結果を表示

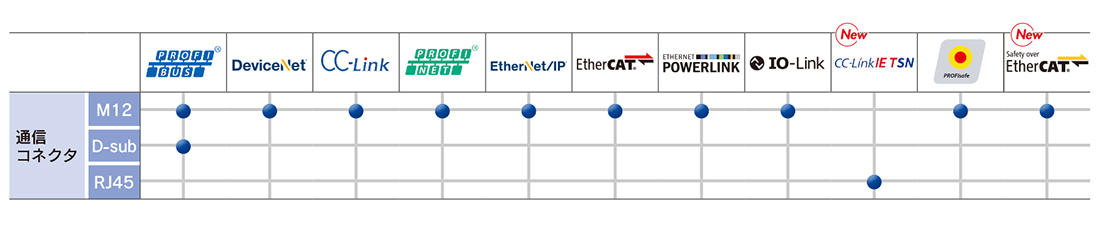

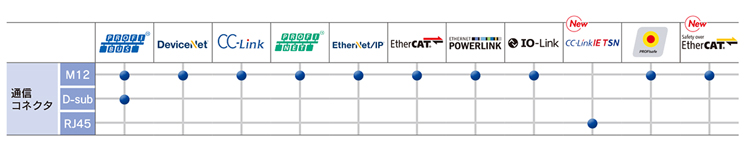

シリーズ保護構造通信プロトコル※適用バルブ
EX260IP67DeviceNet™
PROFIBUS DP
CC-Link
EtherCAT®
PROFINET
EtherNet/IP™
Ethernet POWERLINK
IO-Link(SY,JSY,VQCのみ対応)
PROFIsafe(SY,JSY,VQCのみ対応)
SY3000,5000,7000(プラグイン)
JSY1000,3000,5000
VQC1000,2000,4000,5000
SV1000,2000,3000
S0700(IP40)

製品特長

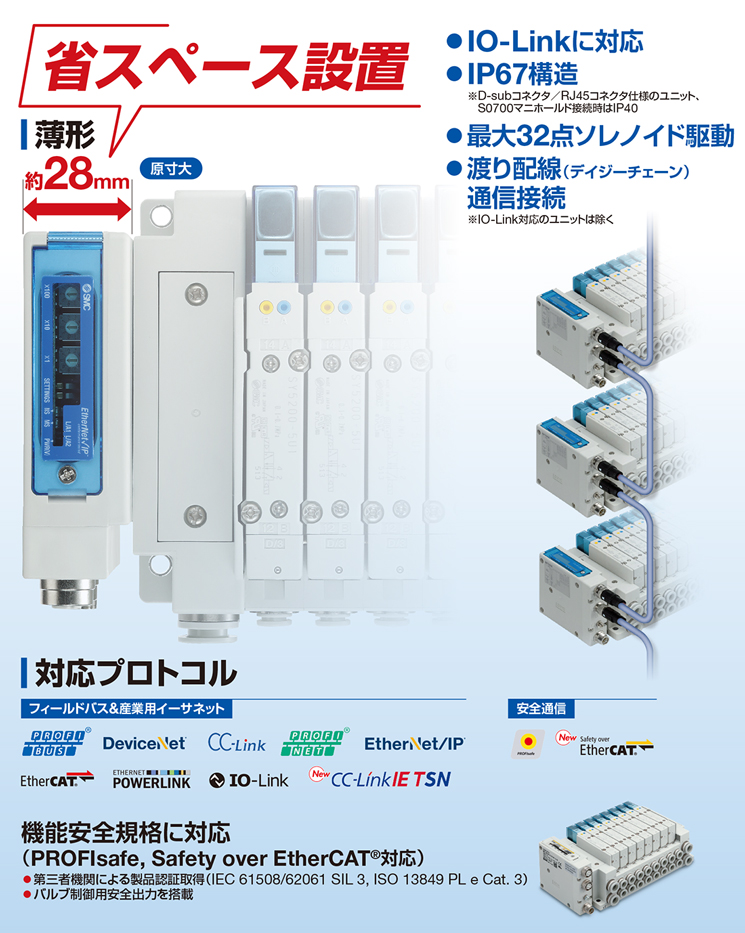

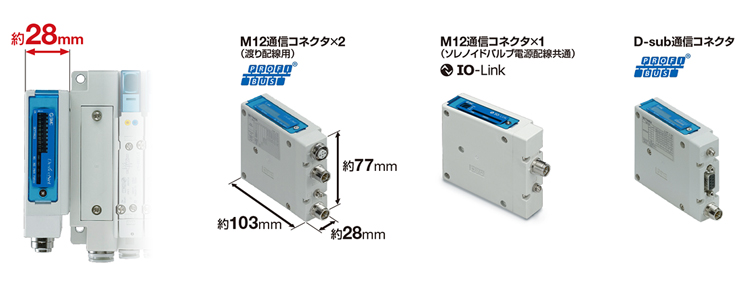

省スペース設置:薄型 約28mm

マニホールド長さを約53mm短縮

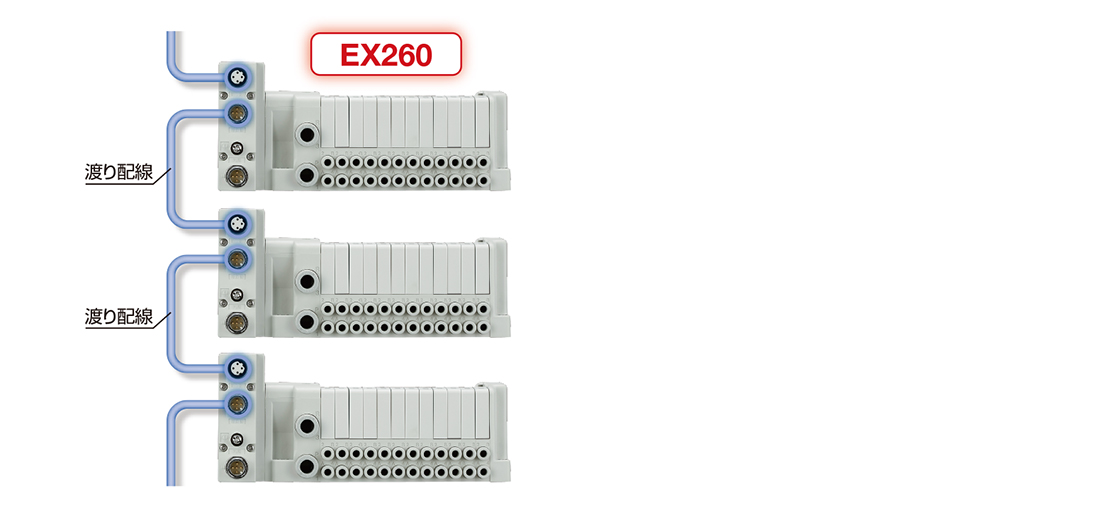

渡り配線(デイジーチェーン)通信接続が可能

分岐コネクタ不要/配線スペース削減
※IO-Link対応のユニットは除く

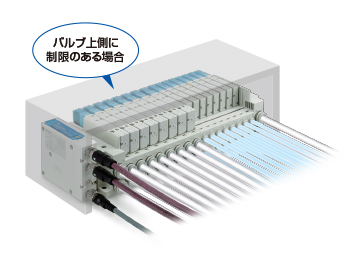

  • 同一方向から配線、配置が可能(横配管の場合)

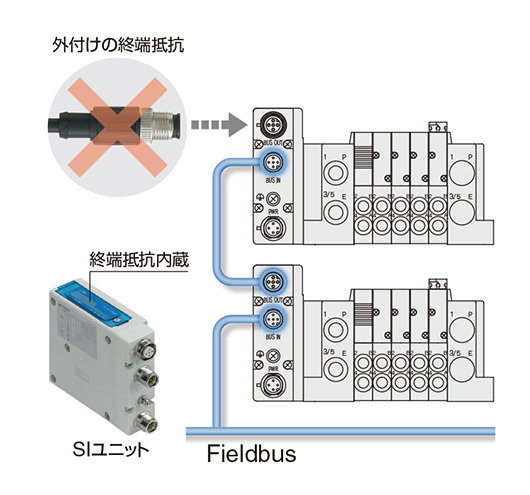

  • 外付けの終端抵抗が不要(M12通信コネクタPROFIBUS DP, CC-Linkのみ対応)

    SIユニット内部に終端抵抗を内蔵
    ON/OFFの切替えが可能
    外付けの終端抵抗の用意不要

製品仕様バリエーション

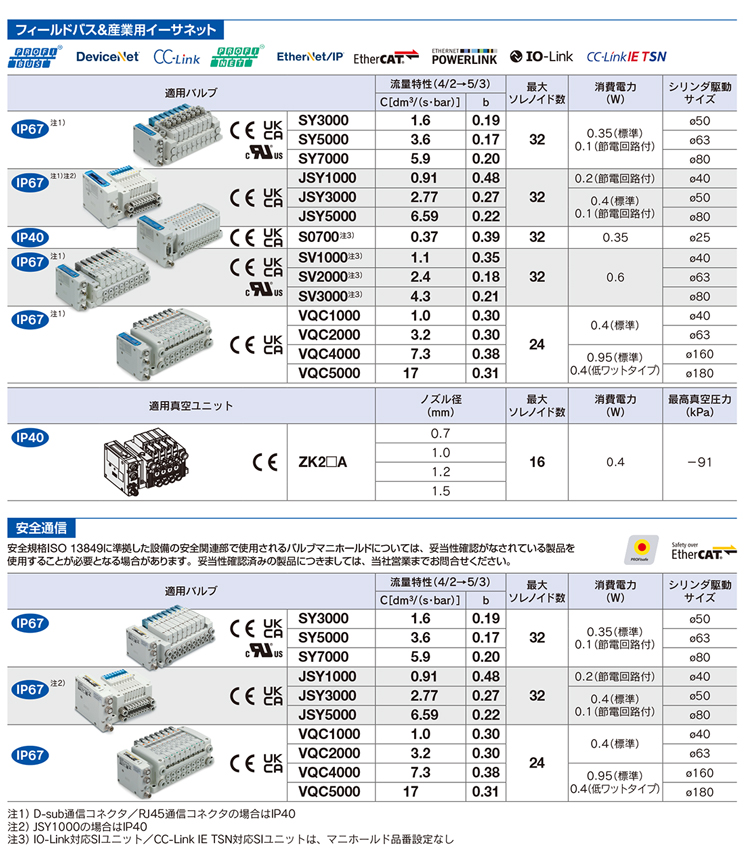

接続可能ソレノイドバルブシリーズ

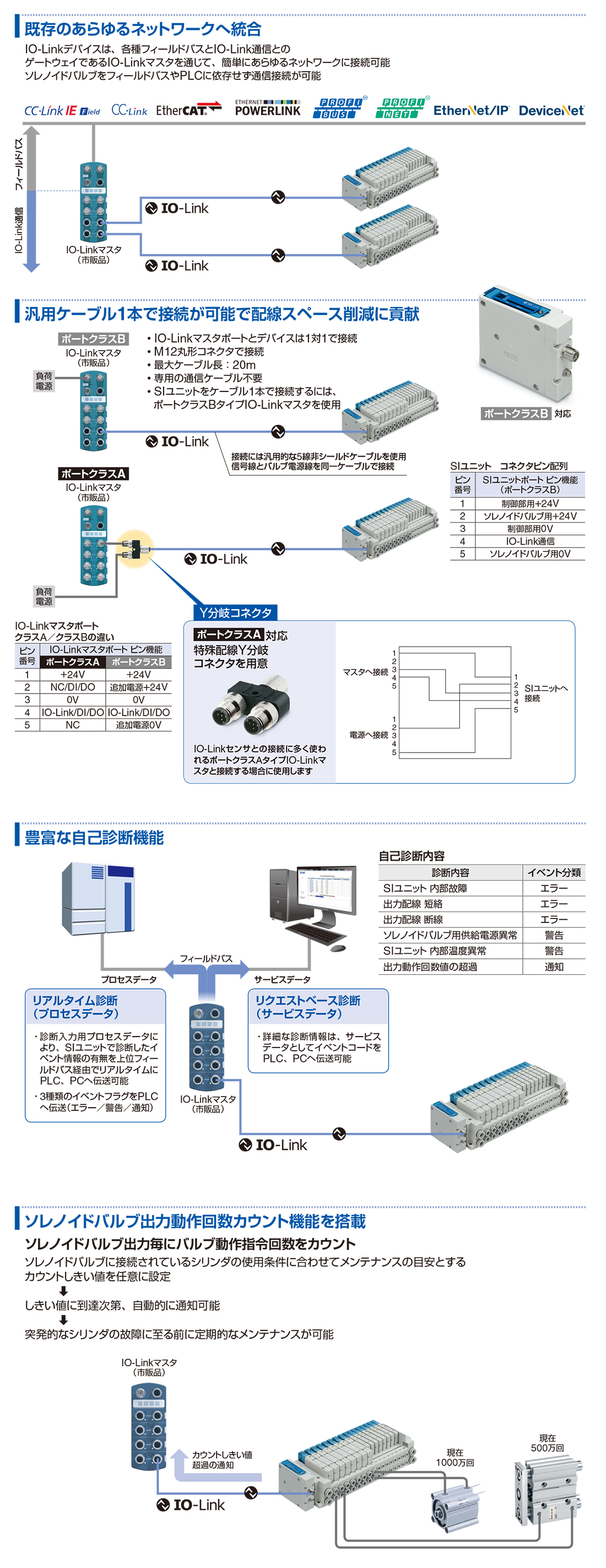

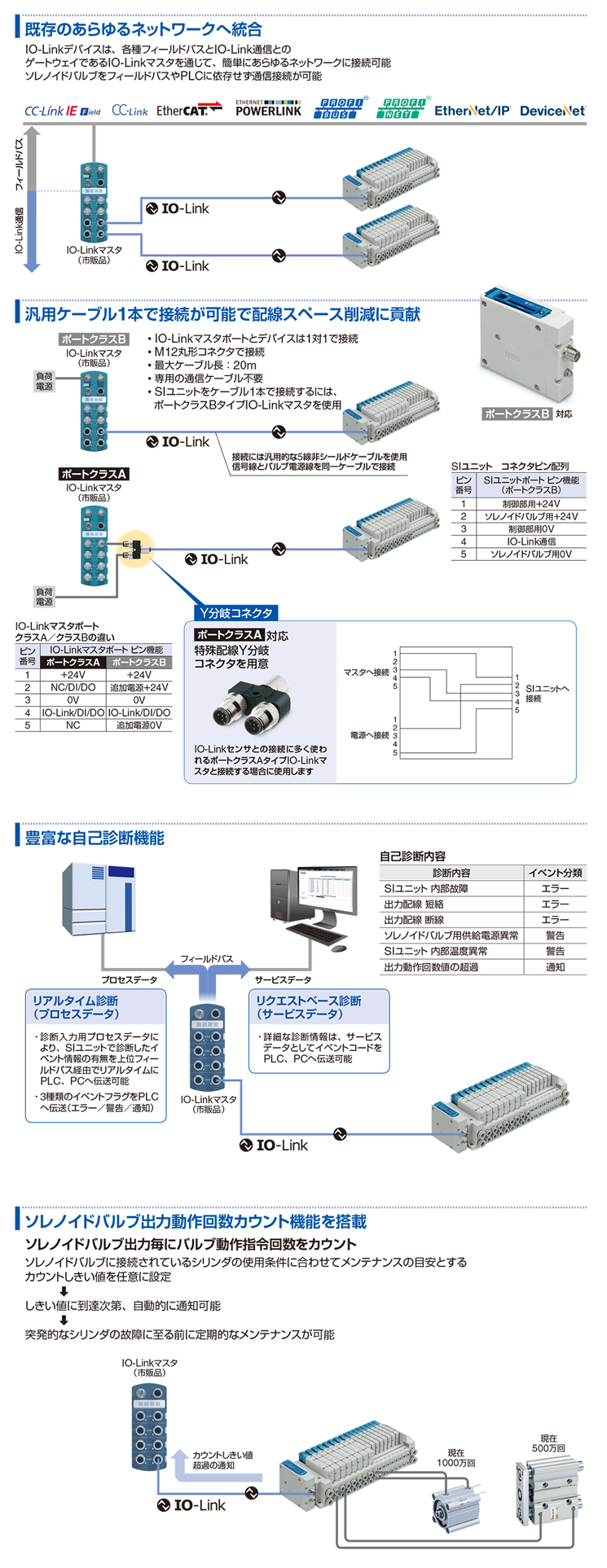

IO-Link対応

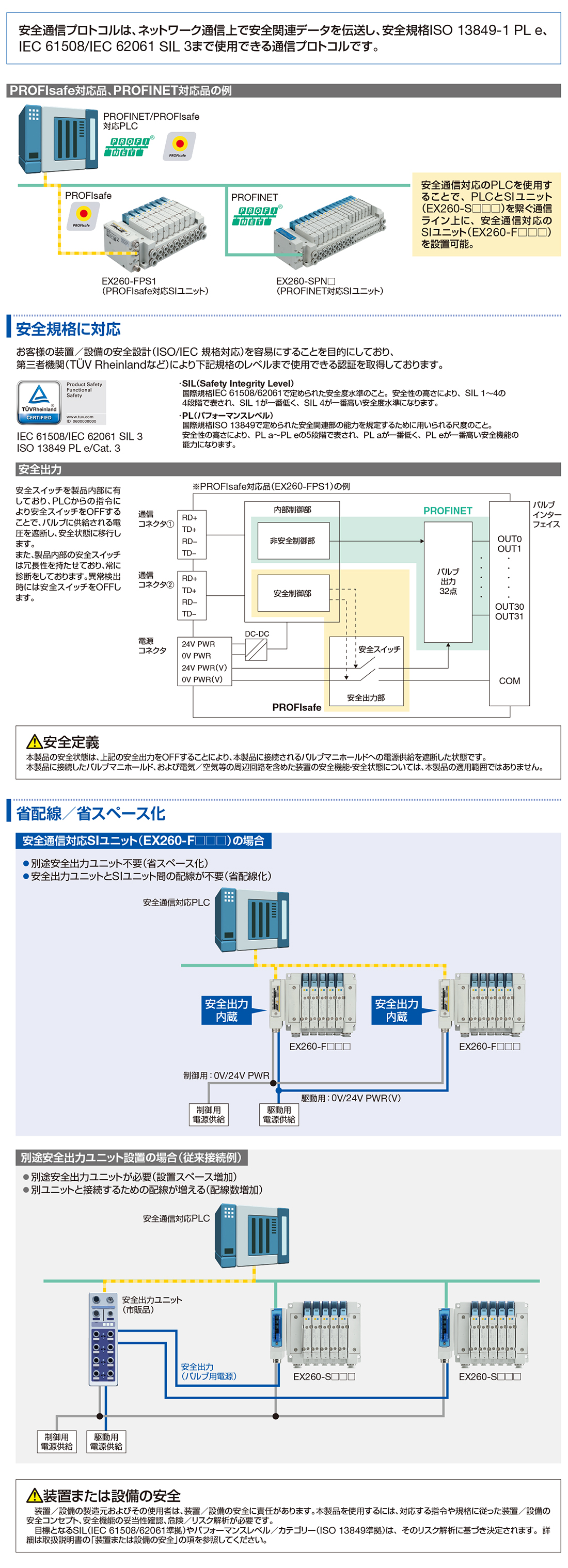

安全通信(PROFlsafe)に対応
