パイロット式4·5ポートソレノイドバルブ

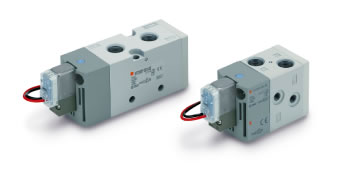

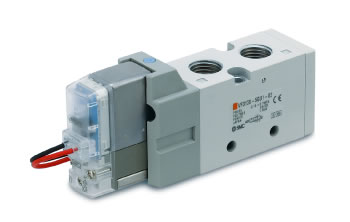

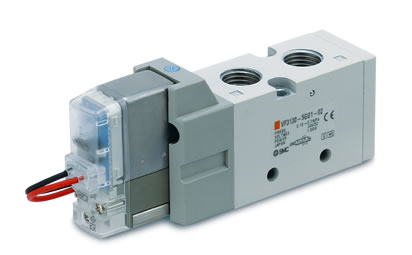

5ポートソレノイドバルブ VF1000/3000/5000
| シリーズ | 流量特性 4/2→5/3 (A/B→EA/EB) C［dm3/（s・bar）］ | 流量特性 4/2→5/3 (A/B→EA/EB) b | 流量特性 4/2→5/3 (A/B→EA/EB) Cv | シリンダ駆動 サイズ | 消費電力（W） |
|---|---|---|---|---|---|
| VF1000 | 0.53 | 0.28 | 0.13 | φ40 | 1.55(標準) 0.55(節電回路付) 0.4(低ワット仕様) |
| VF3000 | 3.1 | 0.32 | 0.75 | φ80 | 1.55(標準) 0.55(節電回路付) 0.4(低ワット仕様) |
| VF5000 | 10.0 | 0.49 | 2.9 | φ125 | 1.55(標準) 0.55(節電回路付) |
製品特長
低ワット仕様追加[New]
消費電力：0.35W（ランプなし）、0.4W（ランプ付）
消費電力低減
0.55w[節電回路付]
1.55w[標準]
(従来：2.0w)※DCランプ付の場合
節電回路により消費電力低減

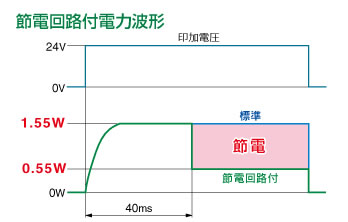

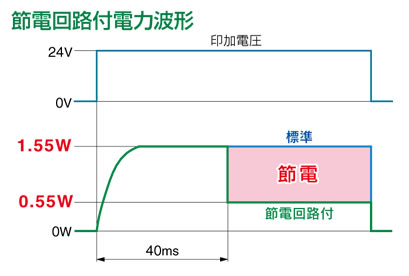

保持の無駄な電力を削減することにより、消費電力を標準に対して約1/3に低減しました。（定格電圧DC24V印加時、40msを超える通電時間で効果を示します。）下記電力波形をご参照ください。
全波整流器内蔵（ACの場合）
うなり音低減
全波整流器によってDC化することにより、大幅にうなり音を低減。
皮相電力低減
従来5.6VA→1.55VA

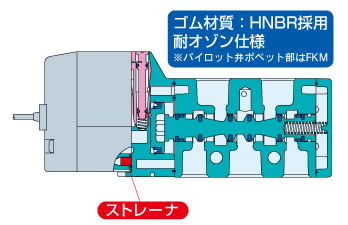

パイロット弁にストレーナ内蔵
突発的な異物によるトラブル防止。
注）一次側には必ずエアフィルタを設置してください。
