パイロット式4·5ポートソレノイドバルブ

絞り弁付真空破壊弁 SJ3A6

    ・スプール弁を2本内蔵。
    ・バルブ1台で真空吸着・破壊の制御が可能。
    ・幅10mm(SJ3000シリーズと同等サイズ)
    ・破壊エアの流量調整ができる絞り弁付。
    ・真空側、破壊側それぞれに交換可能なフィルタを内蔵。
    ・4ポートソレノイドバルブSJ2000/3000との混載可能(オーダーメイド)
    ・マニホールド型式:SS3J3
  • 2D/3D CAD

    型式検索により2D/3D CADデータを様々なデータ形式で出力できます。

    オプション、マニホールド等搭載した状態で出力できます。

    2D/3D CADデータはこちら

    ※2D/3D CADデータはキャデナス・ウェブ・ツー・キャド株式会社のシステムに移動します。
    CADデータダウンロード時にはキャデナス・ウェブ・ツー・キャドの PART community のユーザー登録が必要になります。

  • 絞り弁付真空破壊弁 SJ3A6
    自己宣言書
    検索結果を表示
    検索結果を表示
  • 絞り弁付真空破壊弁 SJ3A6
    マニホールド仕様書
    検索結果を表示
    検索結果を表示

製品特長

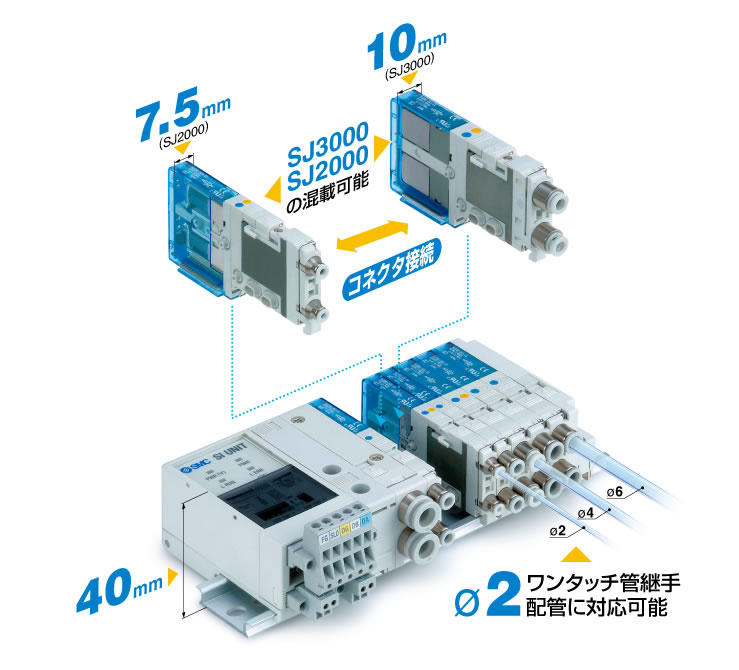

ボディ幅7.5mm (SJ2000)、10mm (SJ3000)による省スペースタイプ

  • 消費電力

    0.15W(SJ3000節電回路付)
    0.23W(SJ2000節電回路付)

  • 寿命:5000万回以上

    (当社ライフテスト条件による)

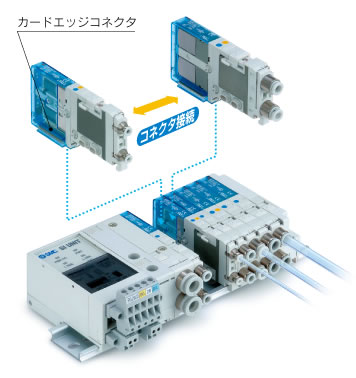

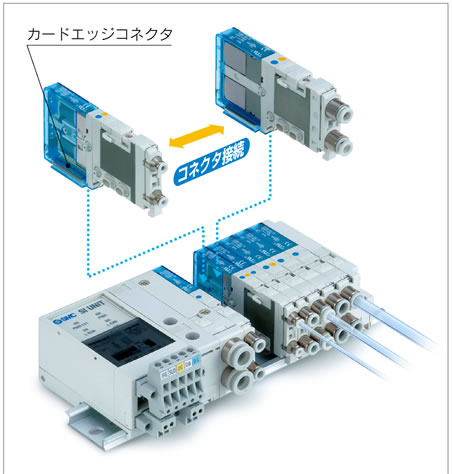

  • マニホールドバリエーション

    プラグインコネクタ接続(カードエッジ式)

    SJ2000/3000シリーズの混載が可能
    ・連数の増減、バルブの交換が容易
    ・34極コネクタを採用。
     ダブルソレノイドで16連、
     シングルソレノイドなら32連まで対応可能。

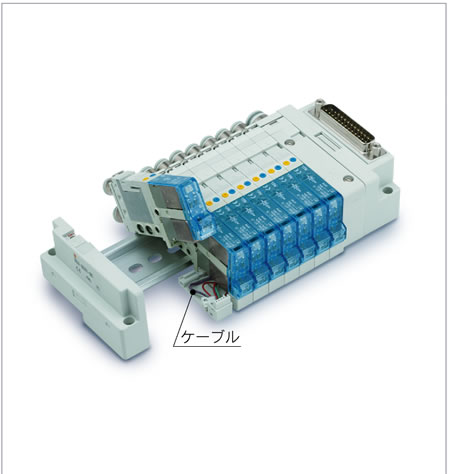

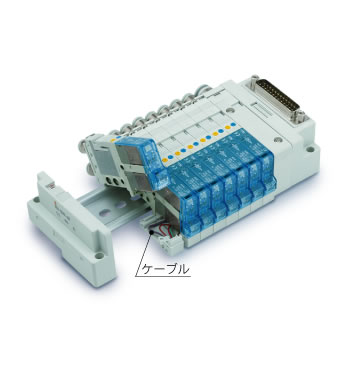

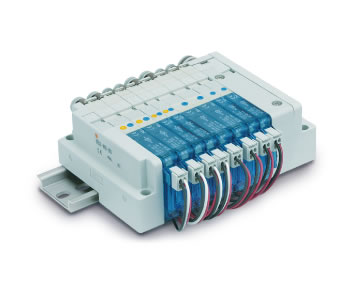

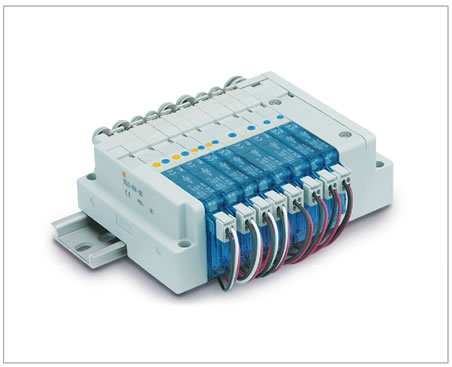

  • プラグインケーブル接続 New

    ノンプラグイン個別配線にも対応

オプションバリエーション

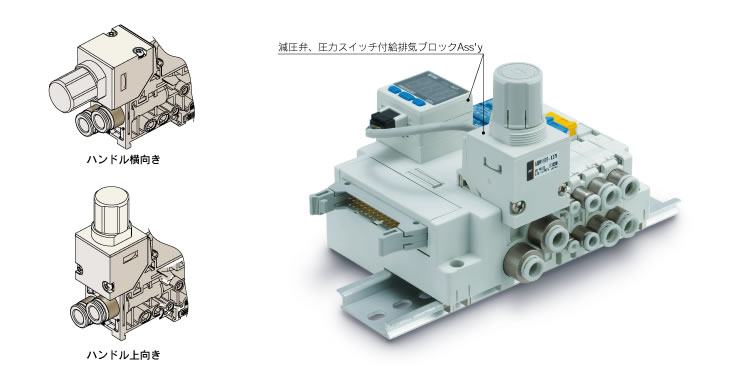

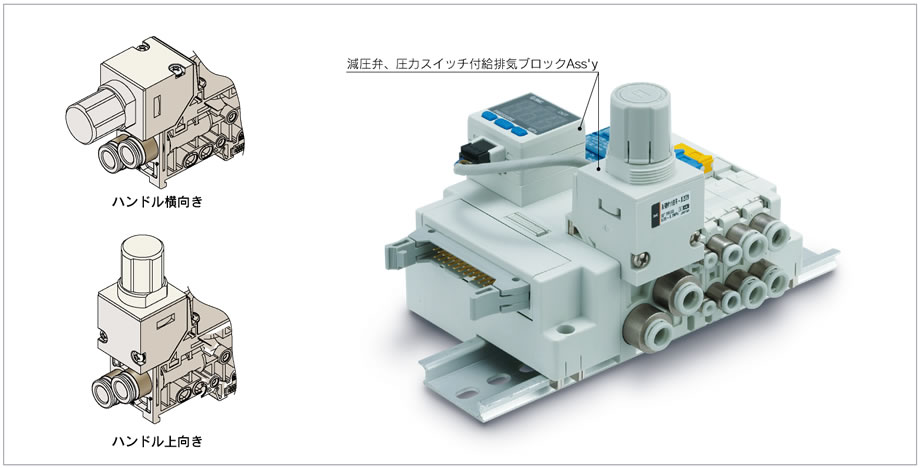

減圧弁、圧力スイッチ付給排気ブロックAss'y New

マニホールドのSUP.圧力を調整する減圧弁です。
また、圧力スイッチおよび圧力計を取付けることが可能です。

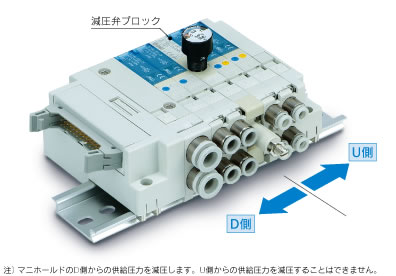

減圧弁ブロック

SJ3000と同じ幅(10mm)の減圧弁ブロックです。マニホールド中間に入れて使用できます。
D側より供給された圧力をマニホールド内で減圧する場合に使用します。
減圧弁ブロックよりU側のバルブはすべて減圧されます。

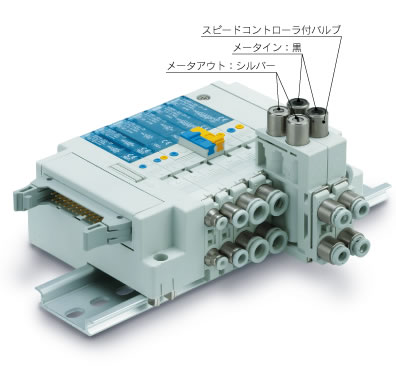

スピードコントローラ付バルブ New

スピードコントローラが内蔵されていますので、
バルブ側でシリンダスピードの調整が可能です。
メータイン/メータアウトの2種類設定。

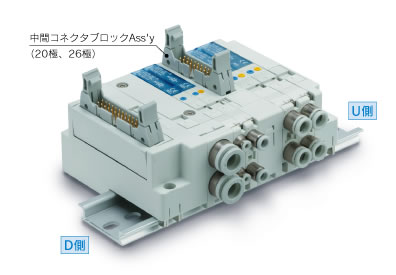

中間コネクタブロックAss'y

マニホールドの中間に入れて使用できるコネクタブロックです。
同一マニホールド内でバルブの電気制御を分けたい場合または制御点数が不足した場合などにも使用できます。
電源端子付PCワイヤリングにも対応可能(別途お問合せください)。

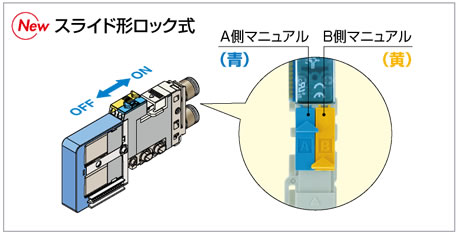

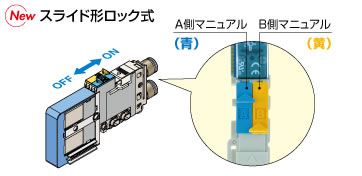

マニュアル種類追加

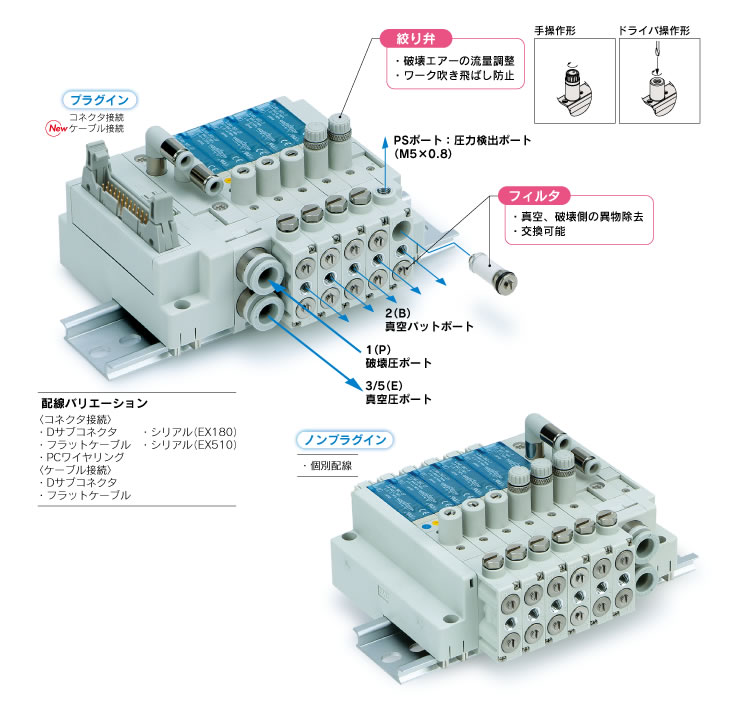

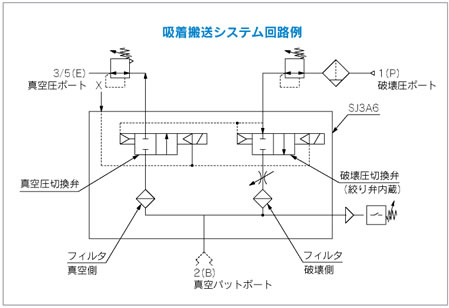

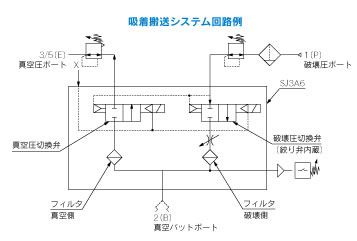

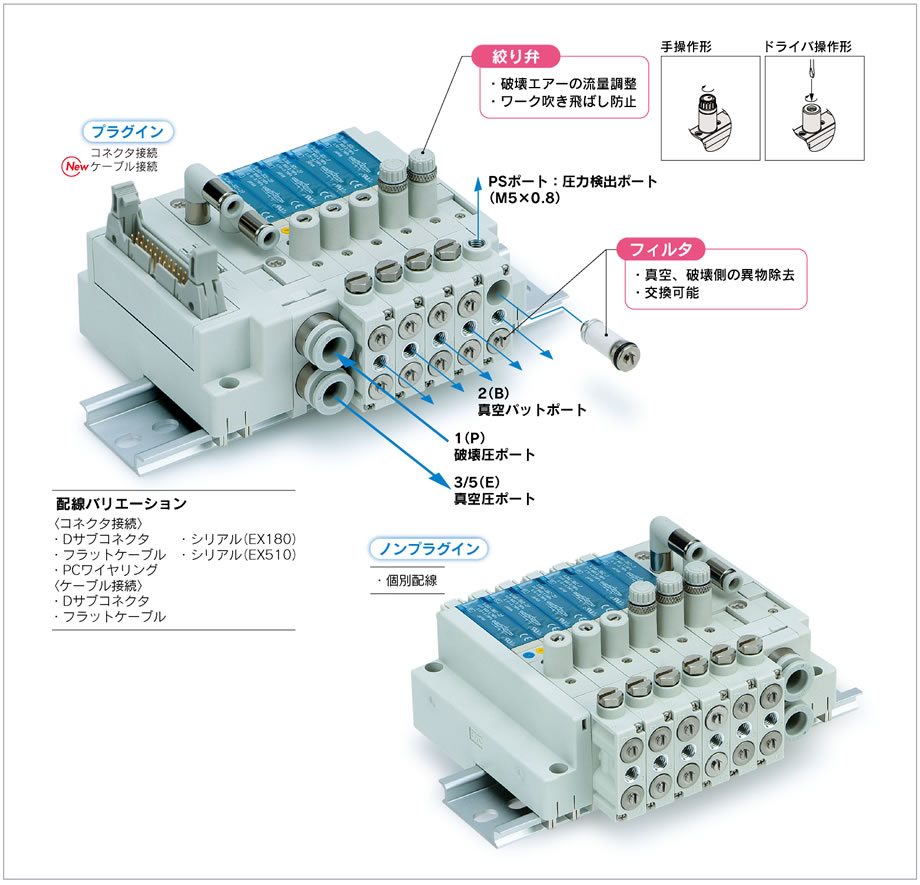

絞り弁付真空破壊弁 SJ3A6 Series

スプール弁を2本内蔵。
バルブ1台で真空吸着・破壊の制御が可能。

  • ・消費電力0.15W(節電回路付)
    ・幅10mm(SJ3000シリーズと同等サイズ)。
    ・破壊エアーの流量調整ができる絞り弁付。
    ・真空側、破壊側それぞれに交換可能な
     フィルタを内蔵。
    ・圧力スイッチなどを接続できる圧力検出ポート付。
    ・4ポートソレノイドバルブSJ2000/3000
     との混載可能〈オーダーメイド〉。
    ・1(P)ポートと3/5(E)を異なる正圧にして
     2系統の圧力切換が可能。
     (この場合、Pポート側のみ流量調整が可能。)

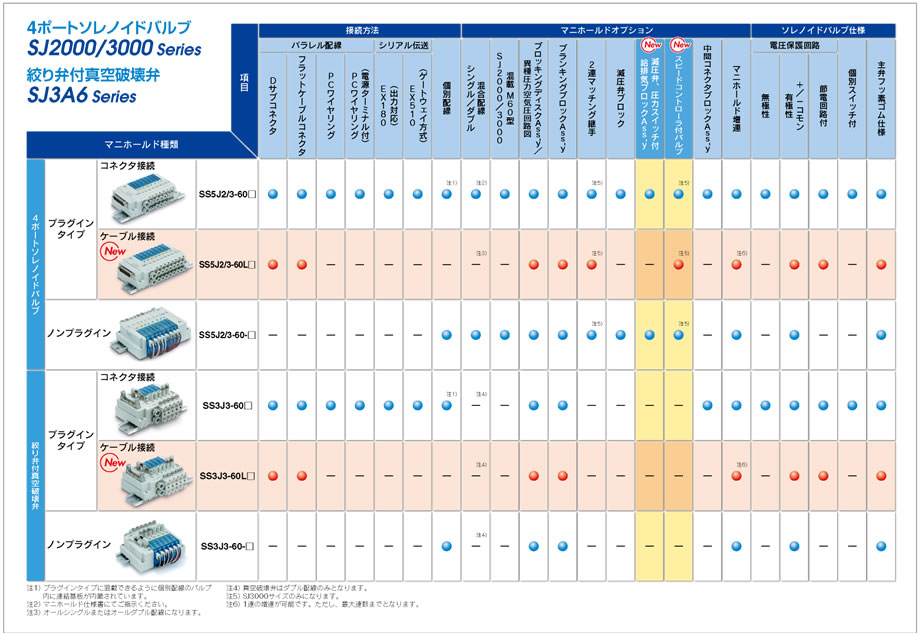

バリエーション
