パイロット式4·5ポートソレノイドバルブ

5ポートソレノイドバルブ プラグリードタイプ S0700

    ・バルブ幅:7.4mm
    ・シリンダ駆動サイズ:~ø32 (直接配管形)
    ・消費電力:0.35W
    ・質量:39g (直接配管形)
    ・マニホールド型式:SS0752,SS0755
  • 2D/3D CAD

    型式検索により2D/3D CADデータを様々なデータ形式で出力できます。

    オプション、マニホールド等搭載した状態で出力できます。

    2D/3D CADデータはこちら

    ※2D/3D CADデータはキャデナス・ウェブ・ツー・キャド株式会社のシステムに移動します。
    CADデータダウンロード時にはキャデナス・ウェブ・ツー・キャドの PART community のユーザー登録が必要になります。

  • 5ポートソレノイドバルブ プラグリードタイプ S0700
    自己宣言書
    シリーズ 検索結果を表示
    SS0752
    直接配管形
    検索結果を表示
    SS0755
    ベース配管形
    検索結果を表示
  • 5ポートソレノイドバルブ プラグリードタイプ S0700
    マニホールド仕様書
    シリーズ 検索結果を表示
    SS0752
    直接配管形
    SS0755
    ベース配管形
    検索結果を表示
シリーズ流量特性
1→4/2(P→A/B)
C[dm3/(s・bar)]
流量特性
1→4/2(P→A/B)
Cv
シリンダ
駆動
サイズ
消費電力(W)
SS0752
直接配管形
0.620.18φ320.35
SS0755
ベース配管形
0.390.11φ250.35

製品特長

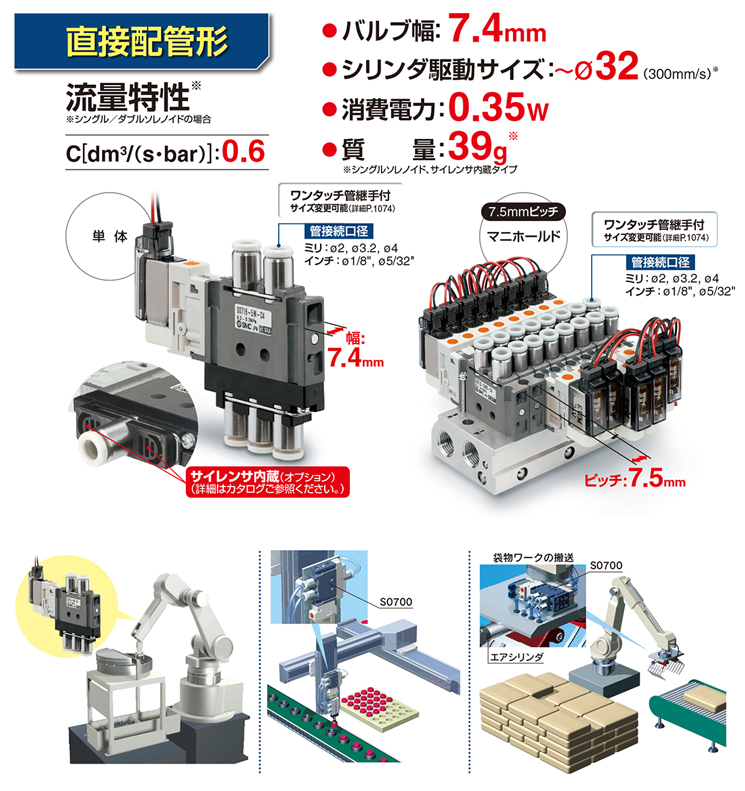

直接配管形

●流量特性:C[dm3/(s・bar)]:0.6
●バルブ幅:7.4mm
●シリンダ駆動サイズ:〜ø32
●消費電力:0.35w
●質量:39g

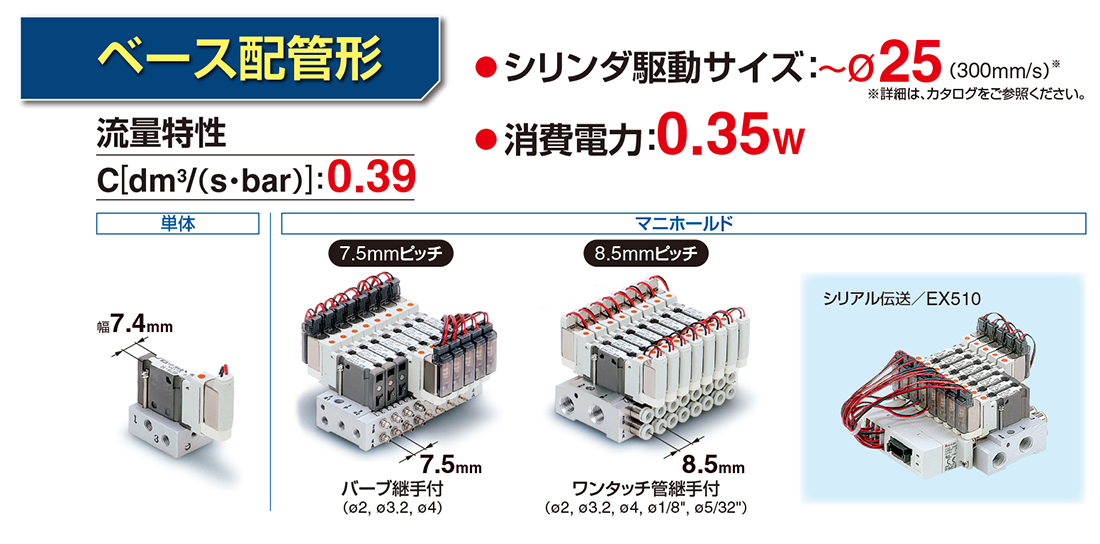

ベース配管形

●流量特性:C[dm3/(s・bar)]:0.39
●バルブ幅:7.4mm
●シリンダ駆動サイズ:〜ø25
●消費電力:0.35w

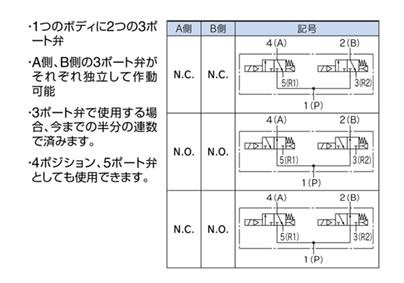

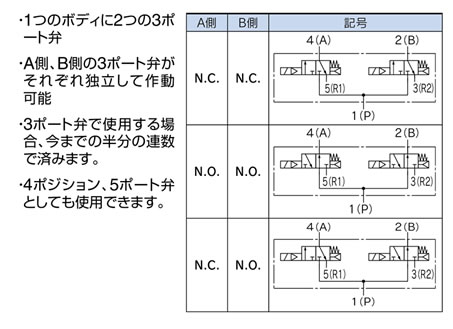

4ポジション、デュアル3ポート弁

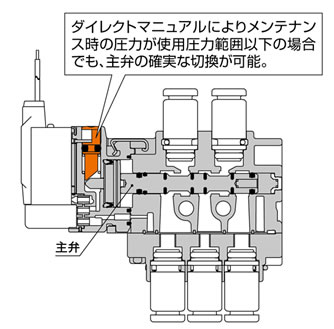

ダイレクトマニュアル採用
