直動式3·4·5ポートソレノイドバルブ（電磁弁）

3ポートソレノイドバルブ／高集積型ユニットマニホールド VV100

    ・3ポート弁を1連に2個搭載したコンパクトマニホールド。
    ・コネクタ接続（プラグインコネクタ接続の場合）
    ・個別配線との混載が可能。
  • 2D/3D CAD

    型式検索により2D/3D CADデータを様々なデータ形式で出力できます。

    オプション、マニホールド等搭載した状態で出力できます。

    2D/3D CADデータはこちら

    ※2D/3D CADデータはキャデナス・ウェブ・ツー・キャド株式会社のシステムに移動します。
    CADデータダウンロード時にはキャデナス・ウェブ・ツー・キャドの PART community のユーザー登録が必要になります。

  • 3ポートソレノイドバルブ／高集積型ユニットマニホールド VV100
    自己宣言書
    シリーズ 検索結果を表示
    VV100検索結果を表示
安全上のご注意　3・4・5ポート電磁弁 共通注意事項
機種選定・技術資料　特定開発品情報　グリーン対応（RoHS）
シリーズ流量特性
2a/2b→3（E）
C［dm3/（ s・bar）］		流量特性
2a/2b→3（E）
b		消費電力（W）真空使用可能
VV1000.050.290.4（標準）
0.15（節電回路付）		－100kPa

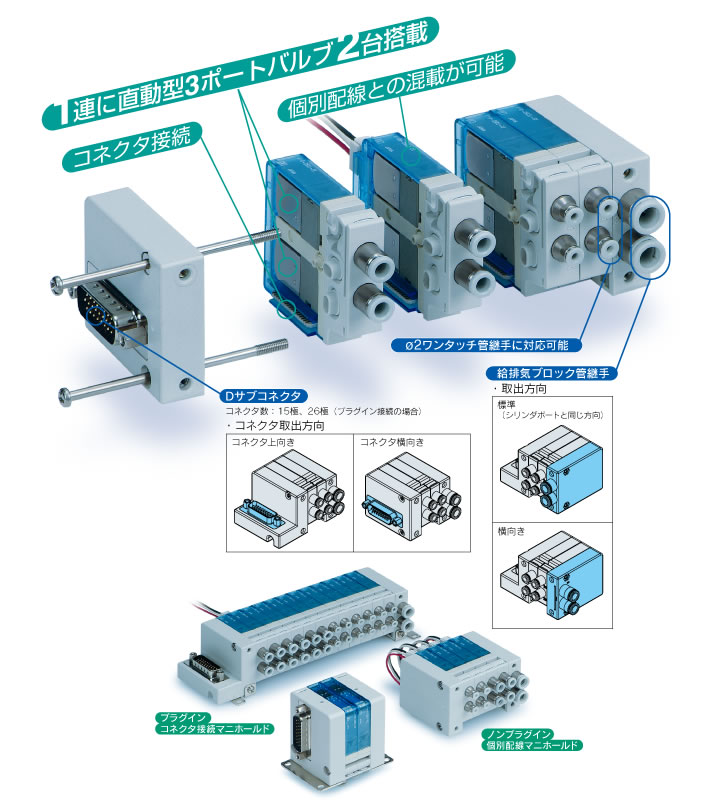

製品特長

1連に直動型3ポートバルブ2台搭載

長寿命でメンテナンス工数1/3以下。

最大作動回数の飛躍的な増加により、交換回数を削減。ランニングコストの軽減を実現。

コネクタ接続

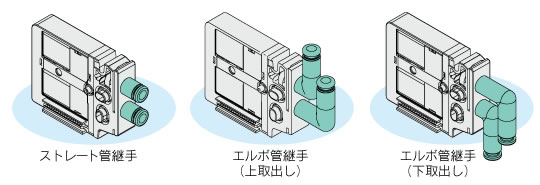

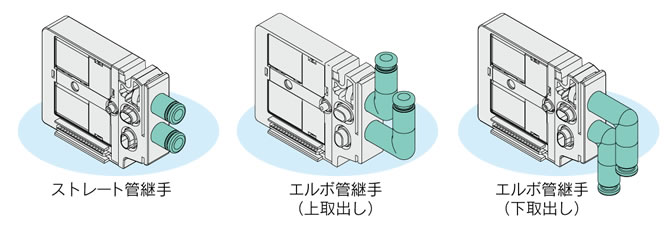

配管バリエーション

･ミリサイズ：ø2,ø4ワンタッチ管継手
･インチサイズ：ø1/8",ø5/32"ワンタッチ管継手

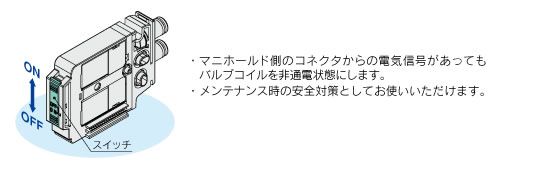

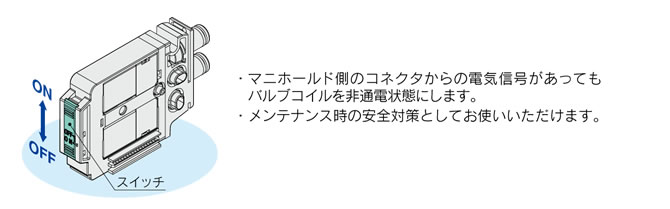

スイッチ付

各バルブの信号を個別に遮断可能。

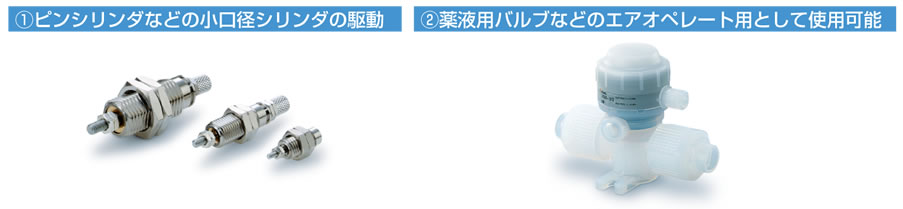

使用用途例
