直動式3·4·5ポートソレノイドバルブ（電磁弁）

真空・破壊ユニット VQD1000-V

    ・0603チップ対応。
    ・応答速度：13msec（500mm時※）/18.5msec（1000mm時※）
    ・オーバーシュートのない滑らかなワークの離脱。
    ・真空・正圧の切換タイミングの調整不要。
    ・破壊エアの絞り回路不要。

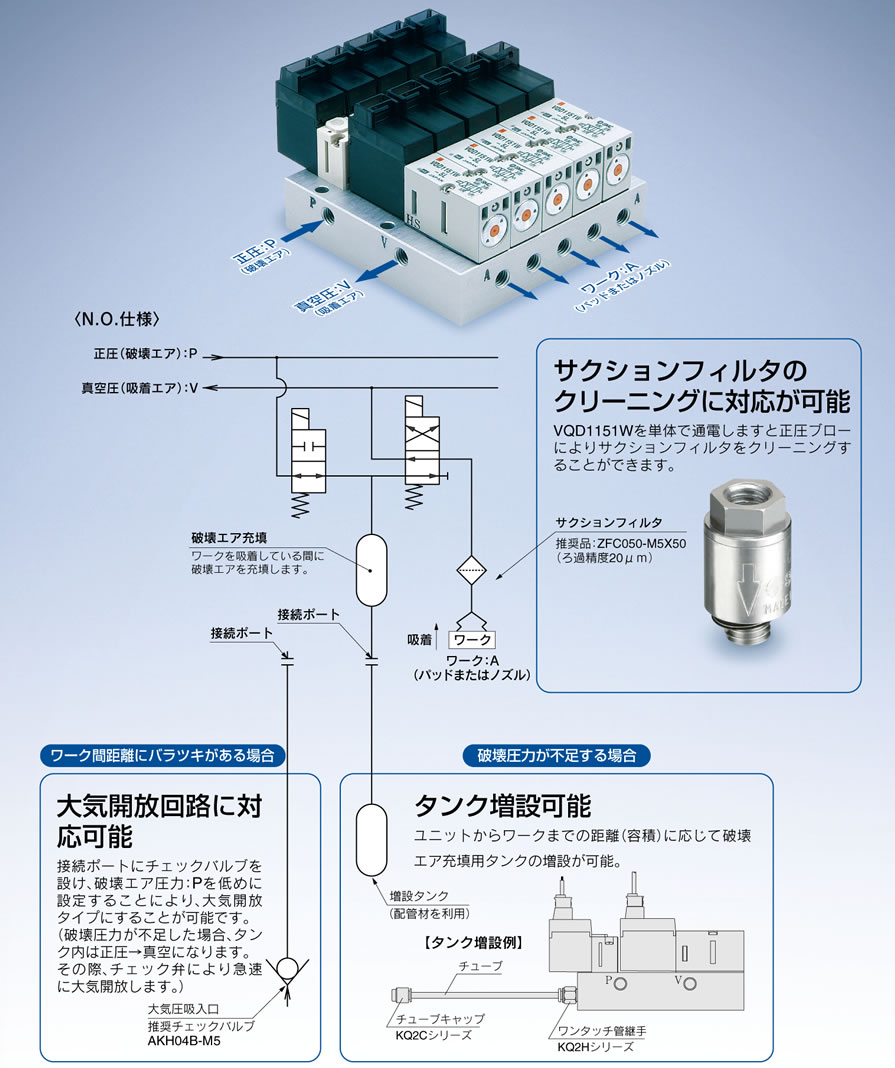

    ・サクションフィルタ：ZFC050（オーダーメイド）


    ※ユニットからワークまでの距離。
  • 2D/3D CAD

    型式検索により2D/3D CADデータを様々なデータ形式で出力できます。

    オプション、マニホールド等搭載した状態で出力できます。

    2D/3D CADデータはこちら

    ※2D/3D CADデータはキャデナス・ウェブ・ツー・キャド株式会社のシステムに移動します。
    CADデータダウンロード時にはキャデナス・ウェブ・ツー・キャドの PART community のユーザー登録が必要になります。

    2D CAD
    2D CADデータはこちら
  • 真空・破壊ユニット VQD1000-V
    自己宣言書
    検索結果を表示
    検索結果を表示
安全上のご注意　3・4・5ポート電磁弁 共通注意事項
機種選定・技術資料　特定開発品情報　グリーン対応（RoHS）

製品特長

0603チップ対応

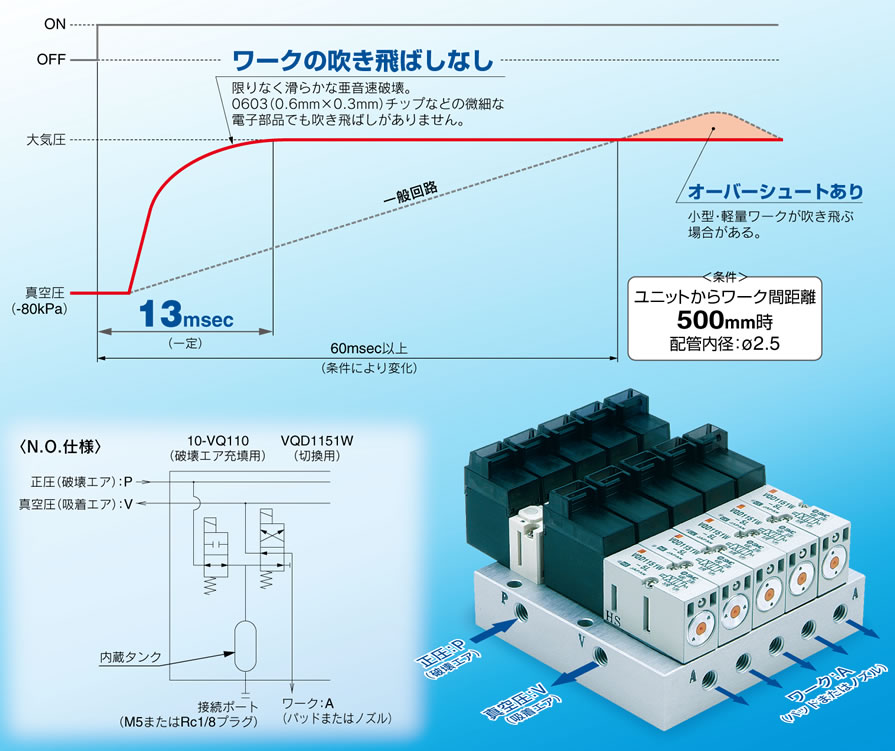

応答速度　13msec（500mm時※）/18.5msec（1000mm時※）

※ユニットからワークまでの距離



オーバーシュートのない滑らかなワークの離脱

破壊エアによるワークの吹き飛ばしなし。



真空・正圧の切換タイミングの調整不要（シングル信号制御）



破壊エアの絞り回路不要



N.O.仕様（非通電時、真空吸着タイプ）、N.C.仕様（非通電時、真空遮断タイプ）の選択が可能
