圧縮空気清浄化フィルタ

ラインフィルタ AFF
ミストセパレータ AM
マイクロミストセパレータ AMD
活性炭フィルタ AMK

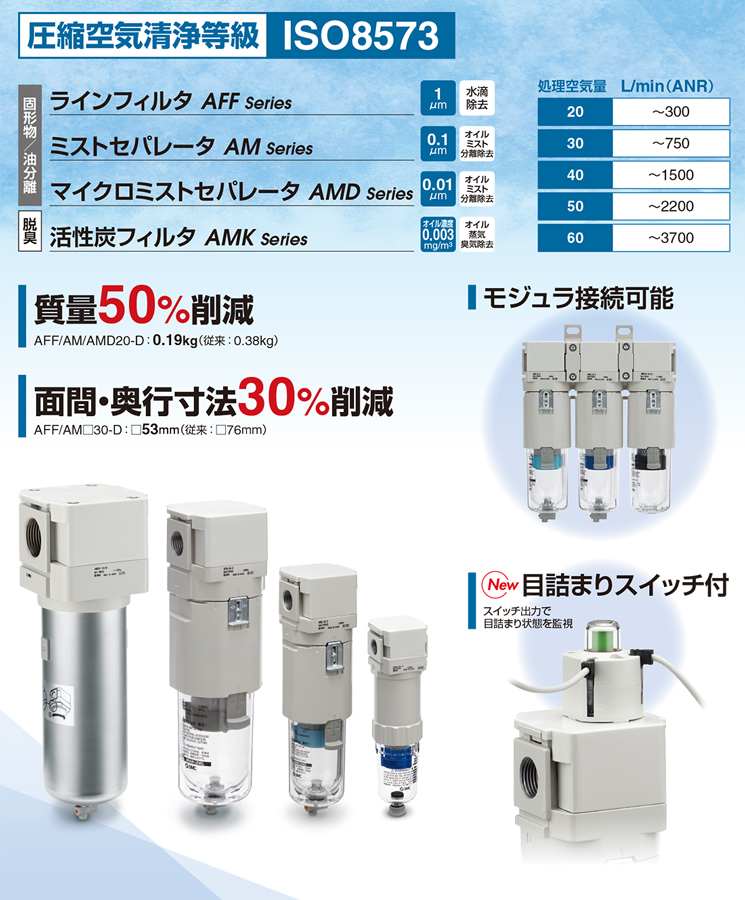

    ・モジュラ接続タイプ
    ・圧縮空気清浄等級:ISO8573
    ・面間・奥行寸法30%削減
    ・質量50%削減 AFF/AM□20:0.19kg(従来:0.38kg)
    ・処理流量50%増加
    ・工具不要
     エレメント交換時の作業性向上
    ・透明ケースガード(2層構造)
    ・色で識別可能なエレメント

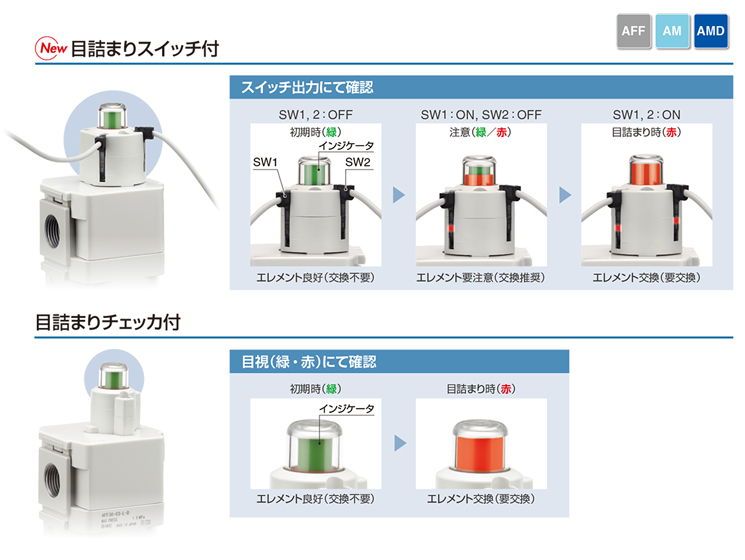

    ・目詰まりスイッチ付/目詰まりチェッカ付
  • 2D/3D CAD

    型式検索により2D/3D CADデータを様々なデータ形式で出力できます。

    オプション、マニホールド等搭載した状態で出力できます。

    2D/3D CADデータはこちら

    ※2D/3D CADデータはキャデナス・ウェブ・ツー・キャド株式会社のシステムに移動します。
    CADデータダウンロード時にはキャデナス・ウェブ・ツー・キャドの PART community のユーザー登録が必要になります。

  • ラインフィルタ AFF
    ミストセパレータ AM
    マイクロミストセパレータ AMD
    活性炭フィルタ AMK
    取扱説明書
    種類 シリーズ 検索結果を表示
    ラインフィルタAFF検索結果を表示
    ミストセパレータAM検索結果を表示
    マイクロミストセパレータAMD検索結果を表示
    活性炭フィルタAMK検索結果を表示
種類シリーズろ過度(μm)出口側
オイルミスト濃度
定格流量
(L/min[ANR])
管接続口径
ラインフィルタAFF1.0(捕集効率99%)-300~37001/8, 1/4, 3/8, 1/2, 3/4, 1
ミストセパレータAM0.1(捕集効率99%)1(≒0.8ppm)以下300~37001/8, 1/4, 3/8, 1/2, 3/4, 1
マイクロミストセパレータAMD0.01(捕集効率99.9%)0.1(≒0.08ppm)以下300~37001/8, 1/4, 3/8, 1/2, 3/4, 1
活性炭フィルタAMK-0.003(≒0.0025ppm)以下300~37001/8, 1/4, 3/8, 1/2, 3/4, 1

製品特長

モジュラ接続タイプ圧縮空気清浄化フィルタ/活性炭フィルタ

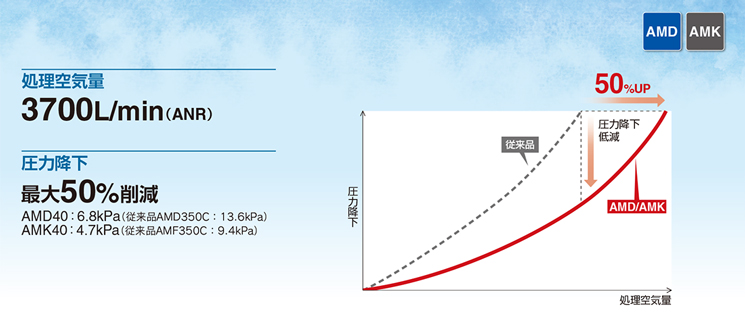

圧力降下低減で省エネに貢献

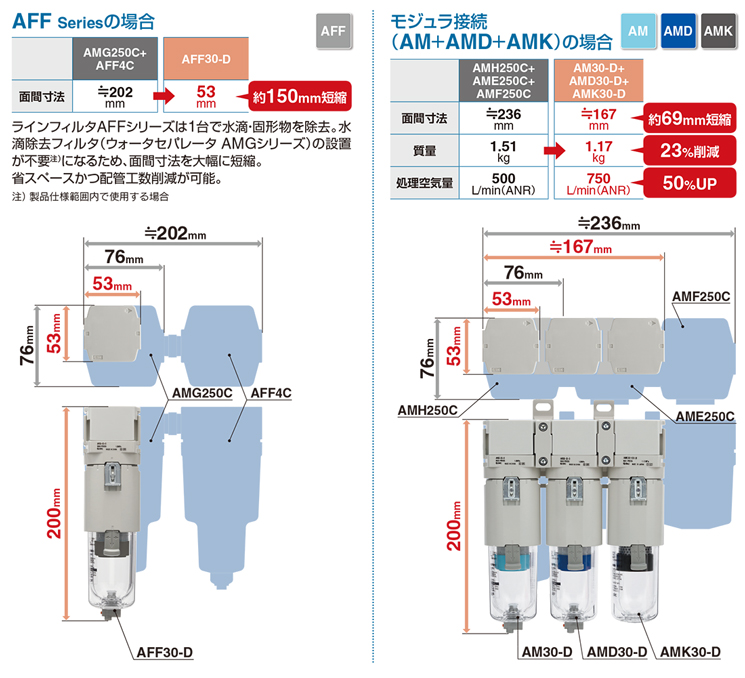

省スペース・工数削減

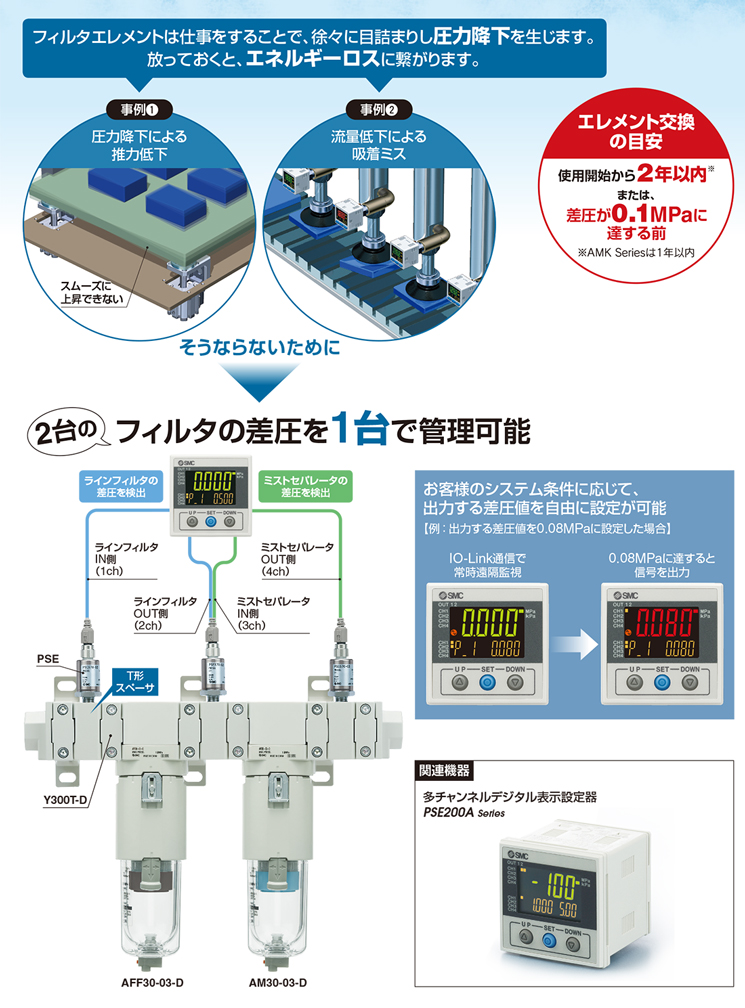

差圧動作モード(PSE200A Series)を使用し、
各フィルタエレメントの目詰まり状況を数値化

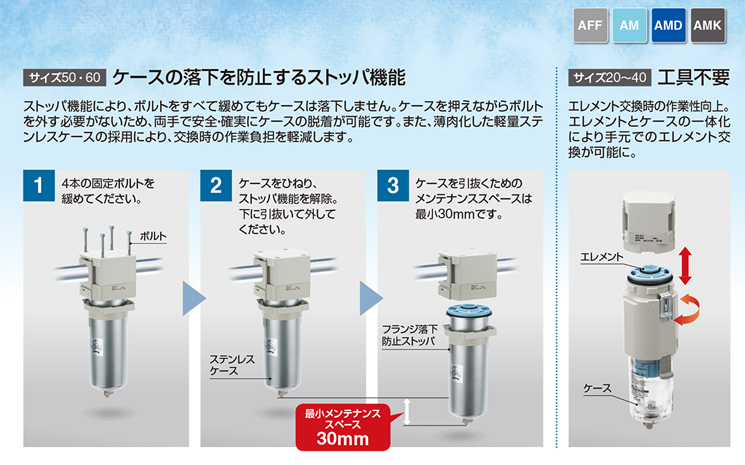

エレメント交換時の作業性向上

エレメント交換時期の目視確認が可能

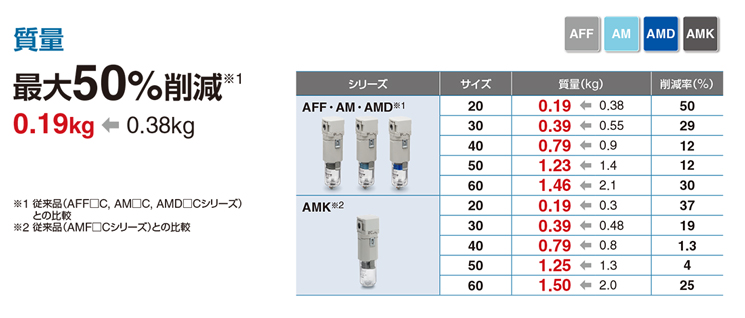

軽量

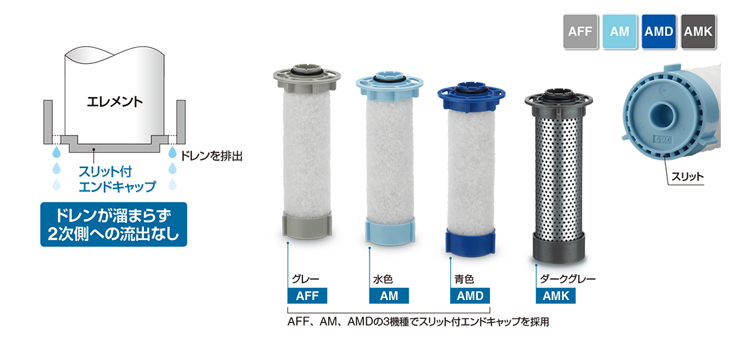

色で識別可能なエレメント

ドレン溜まりを解消。高流速でも飛散せず、ケースのスリム化を実現

透明ケースガード(2層構造)

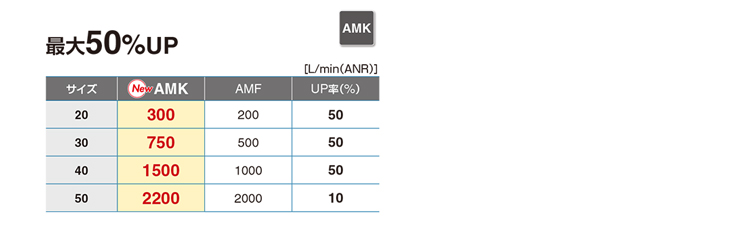

処理空気量UP

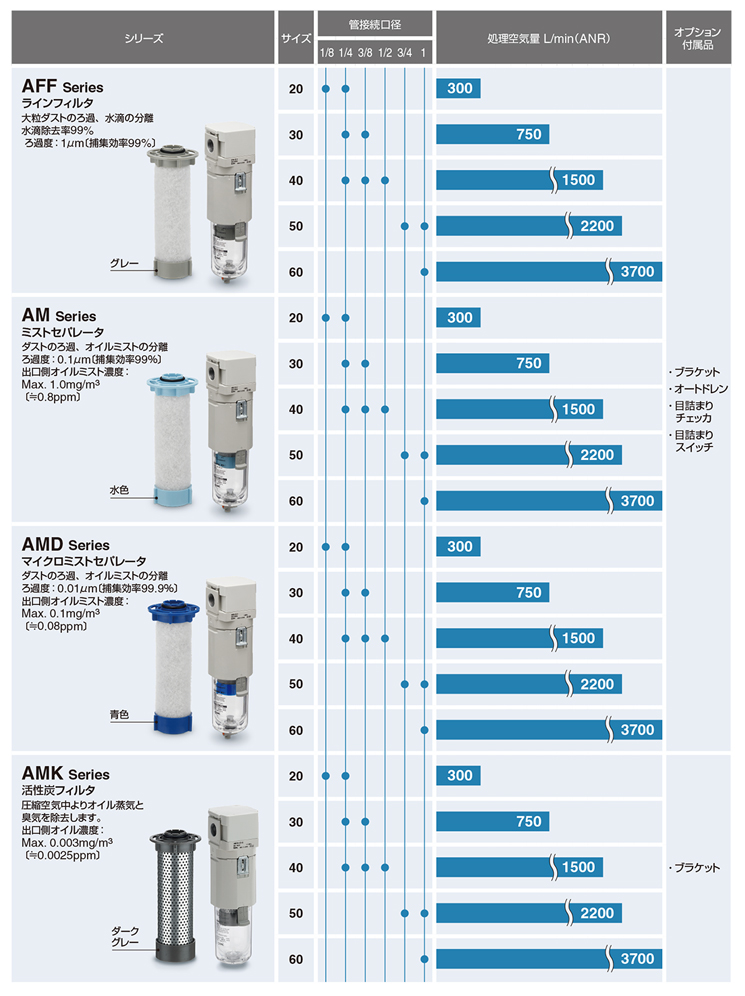

バリエーション

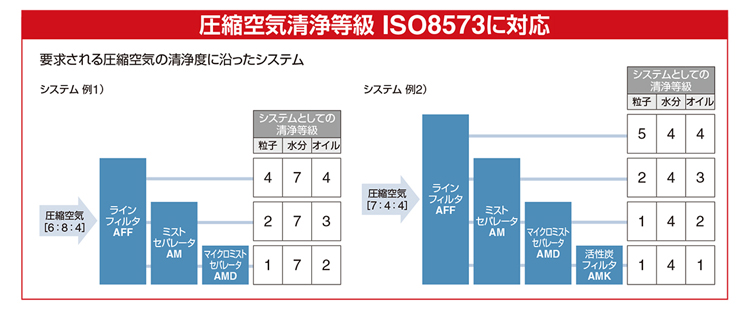

圧縮空気清浄等級 ISO8573に対応

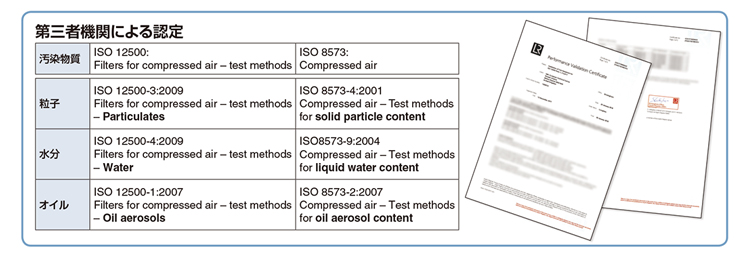

第三者機関による認定

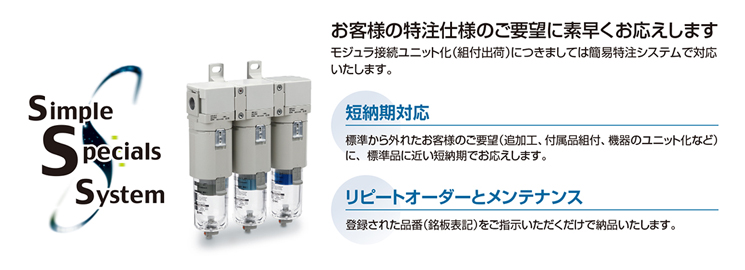

簡易特注システム



ご注文の際はホームページ簡易特注システムより「簡易特注品仕様書」をダウンロードのうえ手配をお願いします。
