ストッパシリンダ
ハイストッパシリンダ RS2H
-
・質量 最大22％削減（RS1Hとの比較）
・シリンダチューブ長さ 最大9mm短縮
（RS2H63-30ストロークの場合）
・パレットをソフトに停止。
・ショックアブソーバ内蔵ストッパシリンダ。
・ロックリリース仕様(-XC102)
オーダーメイド組合せ型式表示方法は| 形式 | シリーズ | 作動方式 | チューブ内径（mm） |
|---|---|---|---|
| フランジ形 | RS2H | 複動 複動バネ入り 単動引込み | 50，63，80 |
製品特長
■軽量・コンパクト

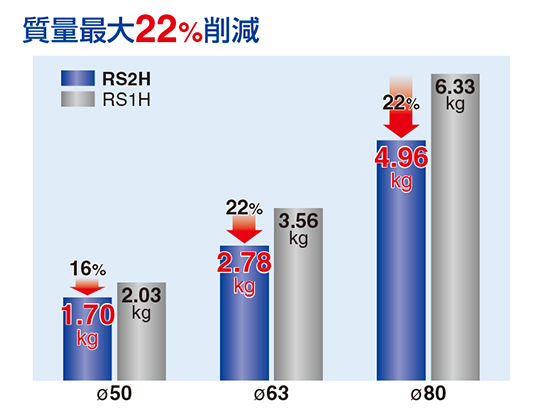

質量最大22%削減

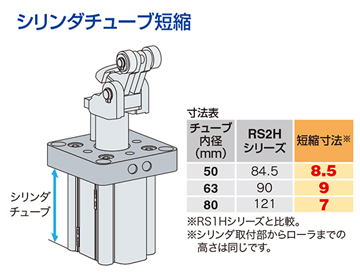

シリンダチューブ最大9mm短縮

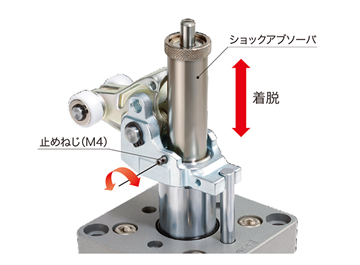

■ショックアブソーバの交換が容易
止めねじを緩めるのみで交換が可能

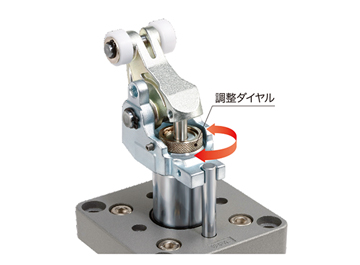

■調整式ショックアブソーバでソフト停止が可能
調整ダイヤルを回転させることで抗力値を変えることができます。

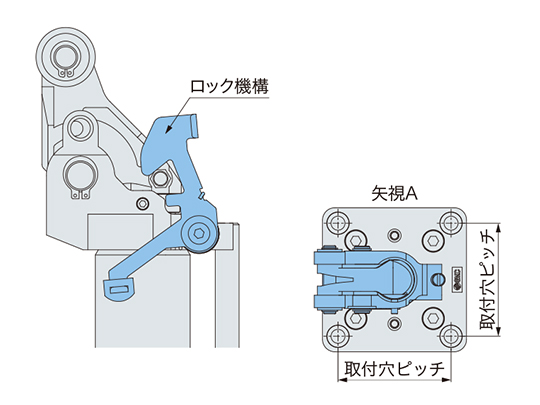

■ロック機構部操作性・視認性向上(オプション)
ロック部形状変更により手動でのロック解除が容易、
またロック状態が瞬時に判断でき、見える化に対応しました。

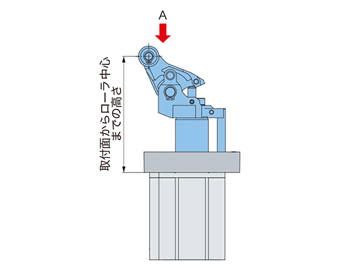

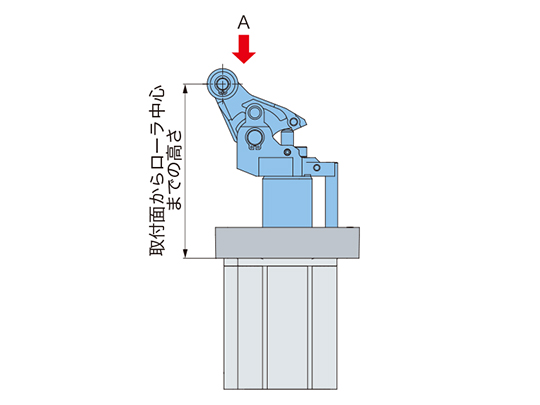

■従来シリーズ（RS1H）との取付互換を確保
シリンダ取付穴ピッチおよび、取付面からローラ中心までの
高さに、RS1Hシリーズとの互換性を確保しました。

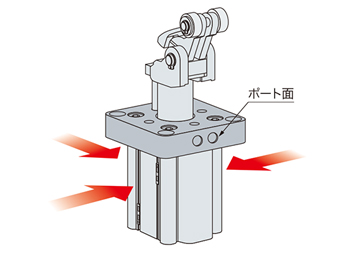

■3面に小型オートスイッチの取付可能
3面に小型オートスイッチ（D-M9□型）
耐強磁界オートスイッチ（D-P3DW型）取付可能
オートスイッチ取付溝を丸溝にすることで、
小型オートスイッチの直接取付けが可能。

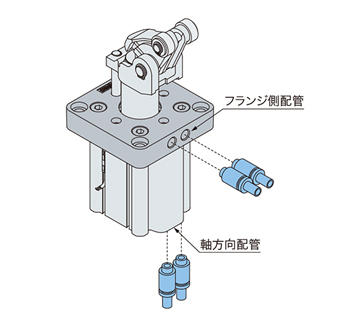

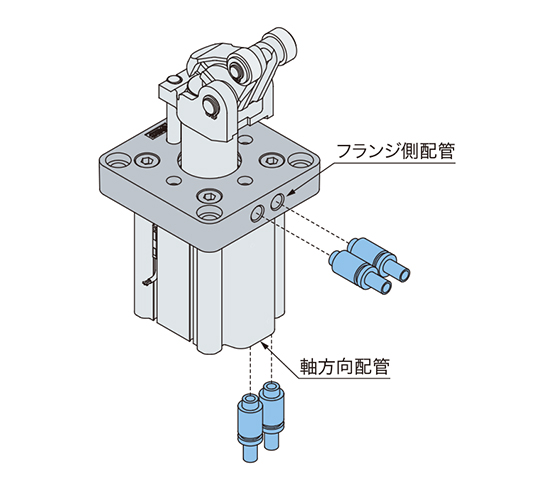

■2方向からの配管が選択可能

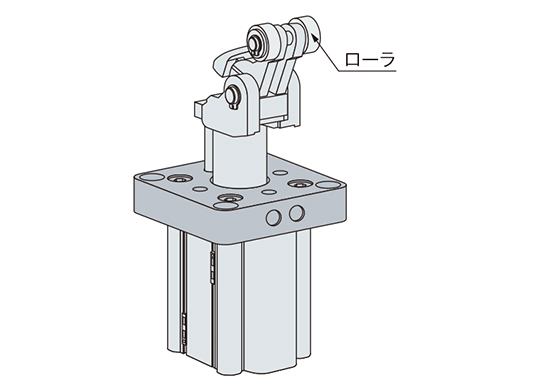

■用途に合せて選べる2種類のローラ材質
（樹脂、炭素鋼）
（樹脂、炭素鋼）

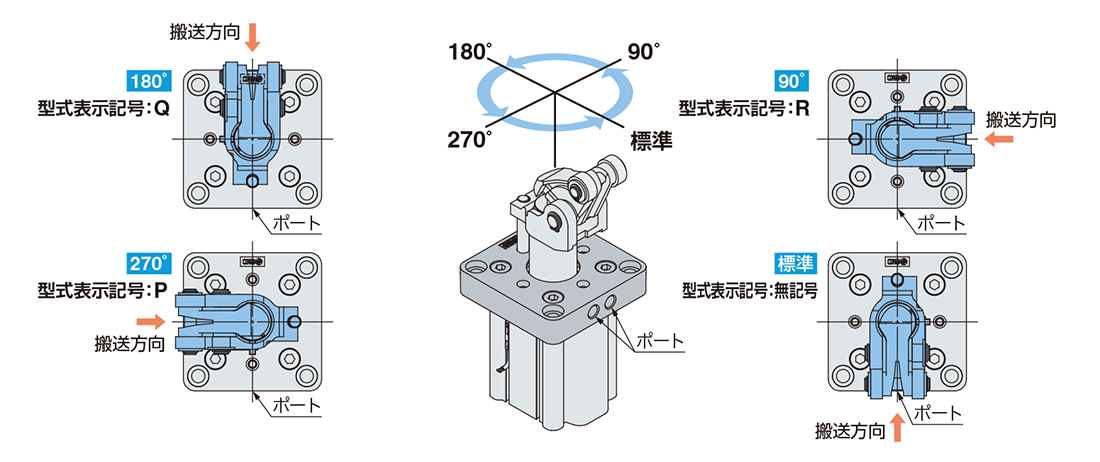

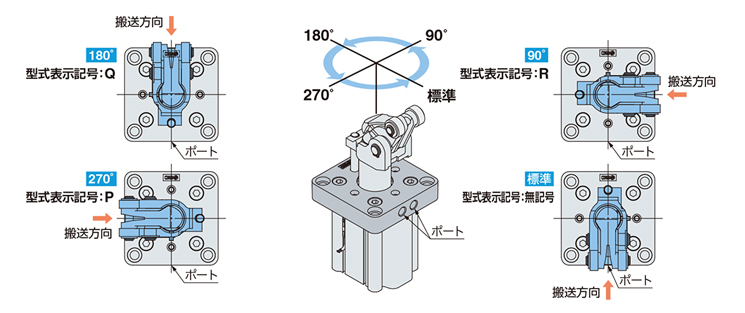

■ローラレバー方向が90°ずつ変更可能
ワークのストッパ方向に合せて、90°ずつ360°ローラーレバーの回転が可能です。

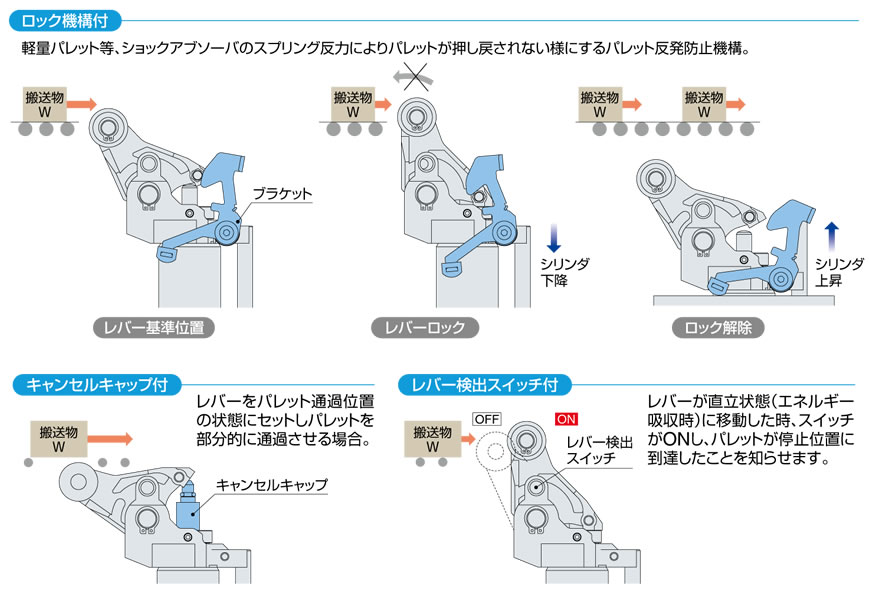

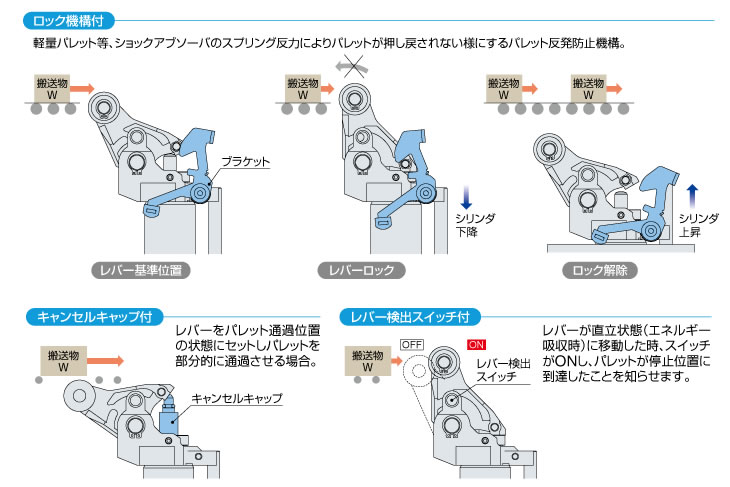

■オプション

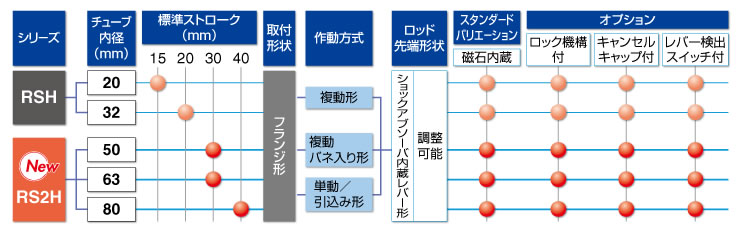

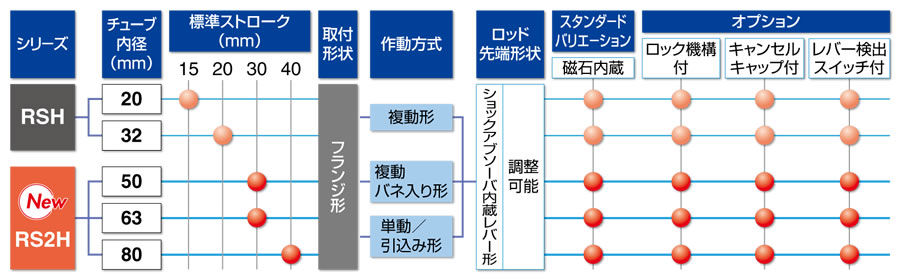

■シリーズバリエーション
