メカジョイント式ロッドレスシリンダ
メカジョイント式ロッドレスシリンダ MY1
オーダーメイド組合せ型式表示方法は| 形式 | シリーズ | 作動方法 | チューブ内径（mm） |
|---|---|---|---|
| 基本形 | MY1B | 複動 | 10，16，20，25，32，40，50，63，80，100 |
| すべり軸受形 | MY1M | 複動 | 16，20，25，32，40，50，63 |
| カムフォロアガイド形 | MY1C | 複動 | 16，20，25，32，40，50，63 |
| リニアガイド形 | MY1H | 複動 | 10，16，20，25，32，40 |
| リニアガイド形 | MY1HT | 複動 | 50，63 |
製品特長

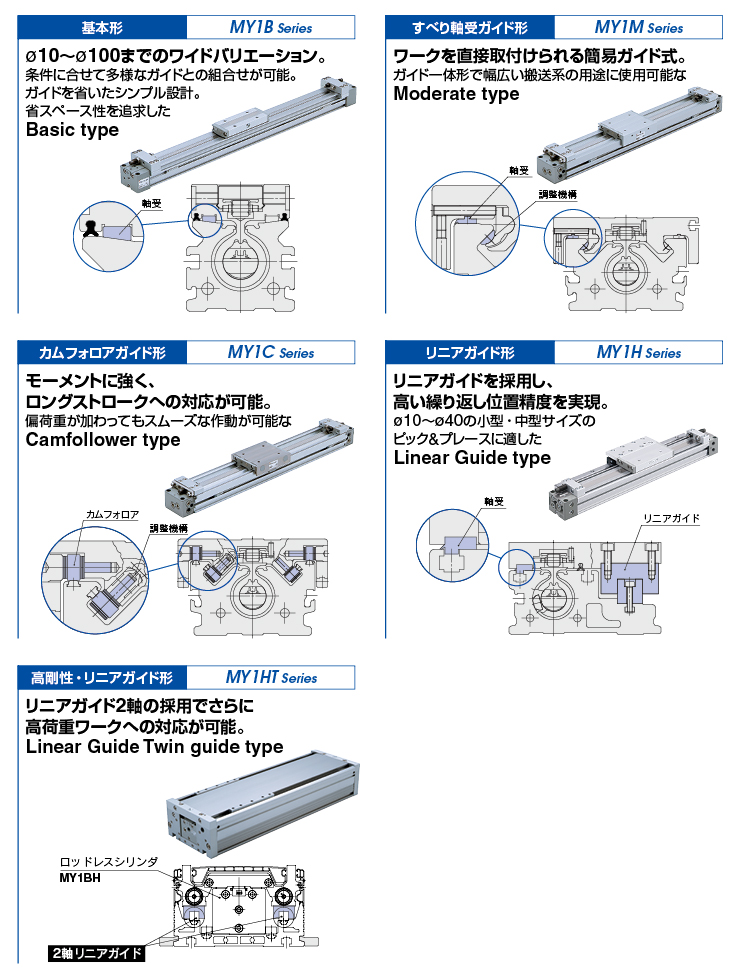

■5種類のガイド形式を標準化
■漏れの少ないシール構造

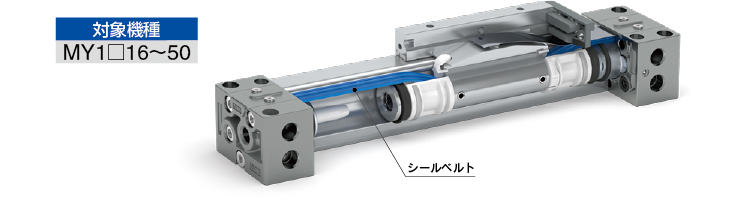

柔軟材質のシールベルトによりシリンダチューブとの密着性が向上し漏れ量が低減しました。
(従来比50％低減)

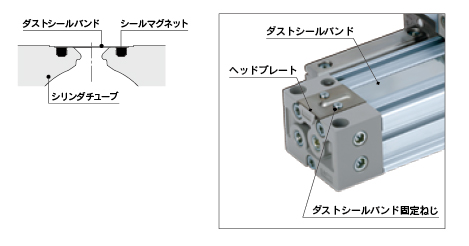

■ダストシールバンド保持力向上
シリンダチューブにシールマグネットを装備、ダストシールバンドを磁力で吸着し保持力を向上しました。
ダストシールバンド固定ねじ2箇所を緩めるだけでダストシールバンドが取外せ交換が容易です。
メンテナンス性向上

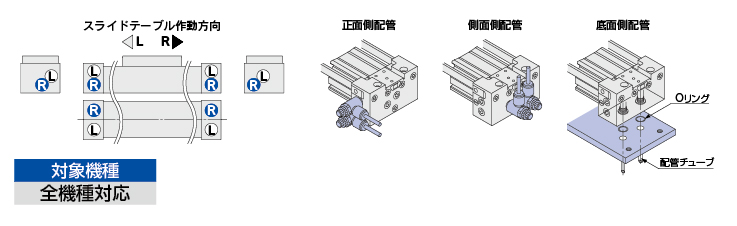

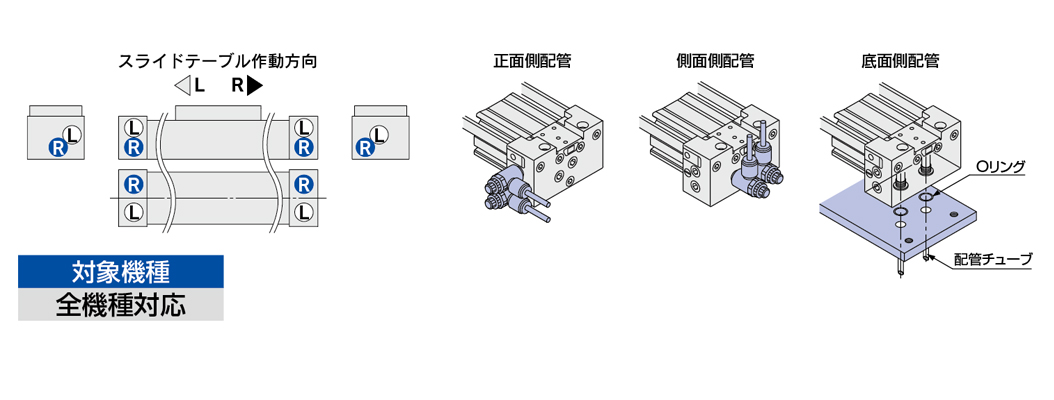

■設置条件に対応した配管接続が可能。配管自由度の高い集中配管タイプ
■MY1M とMY1C は互換性を確保
外観寸法、ワーク取付寸法、ストローク調整ユニット、サイドサポート、オートスイッチなど互換性があります。

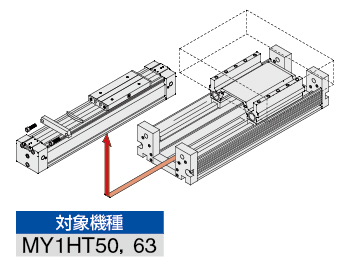

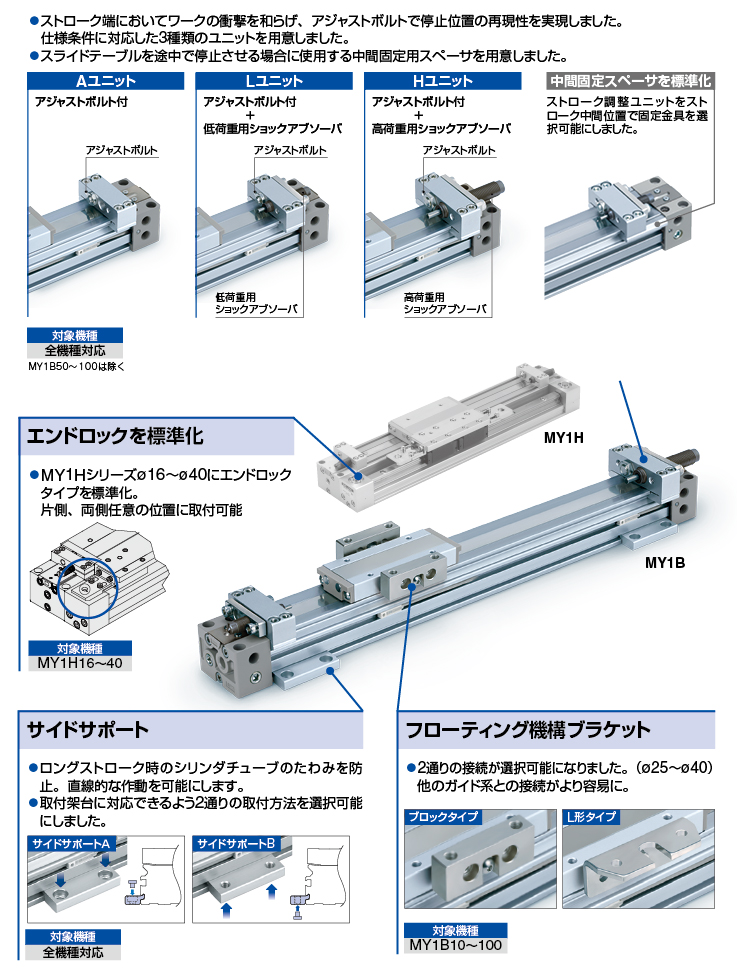

■アジャストボルトとショックアブソーバを配置。3 種類のストローク調整ユニット

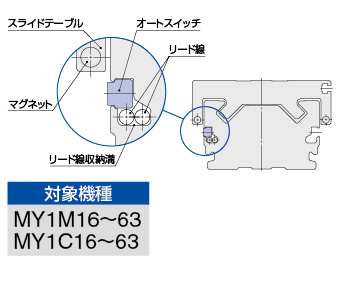

■オートスイッチ配線収納システム。
オートスイッチリード線とスライドテーブルの接触を防止でき安全対策が可能。
オートスイッチリード線を本体に設けた溝に収納し、 システム全体の安全性・確実性を高めます。

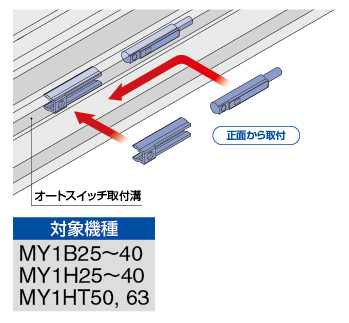

■オートスイッチを正面から取付可能。
取付工数削減が可能
オートスイッチ取付溝に装着は、どの位置でも正面 より取付可能です。
■優れたメンテナンス性
ワークをそのままでシリンダ交換が可能

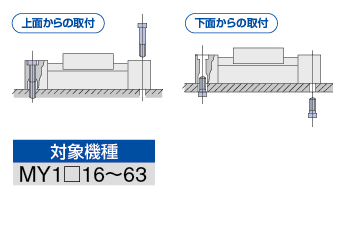

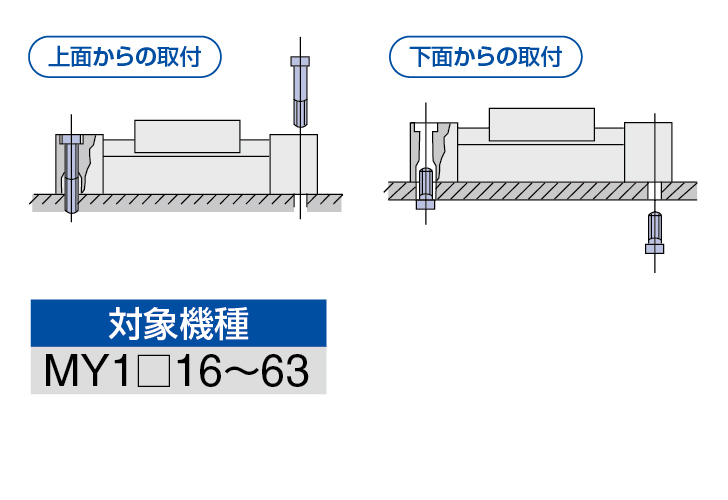

■2 通りの取付方法。省スペースを実現
シリンダ本体固定は、取付金具なしで上下面方向か らダイレクトに取付可能。全長寸法は変わりません。

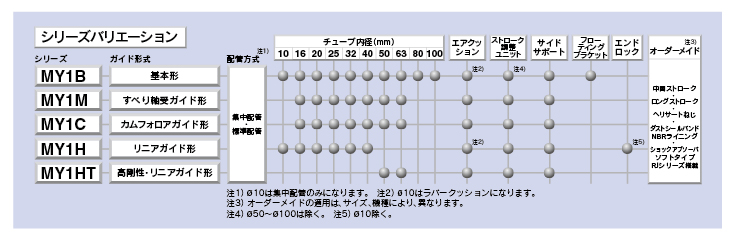

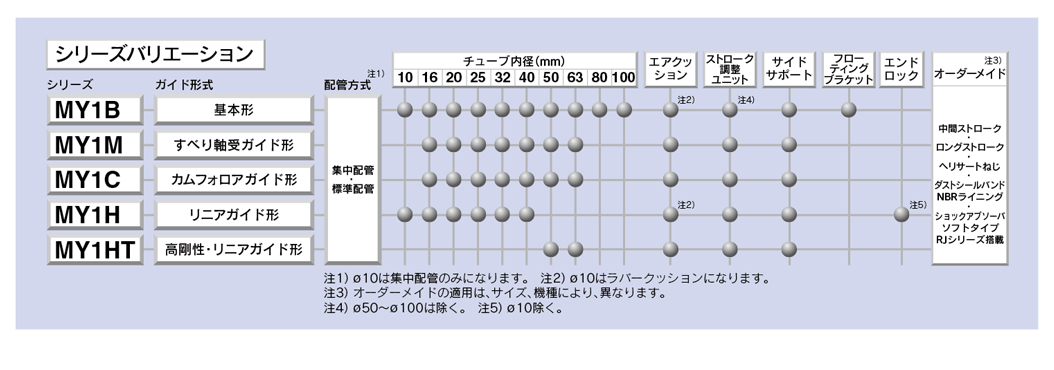

■MY1 シリーズバリエーション
