クランプシリンダ

NAAMS規格準拠パワークランプシリンダ CKZ5N

    ・新構造により小型化を実現

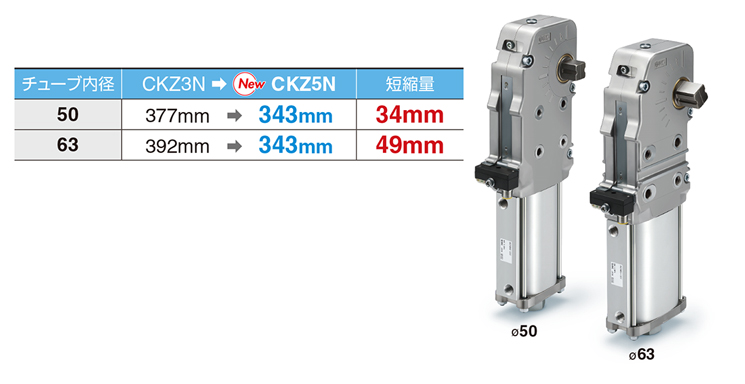

     全長最大49mm短縮

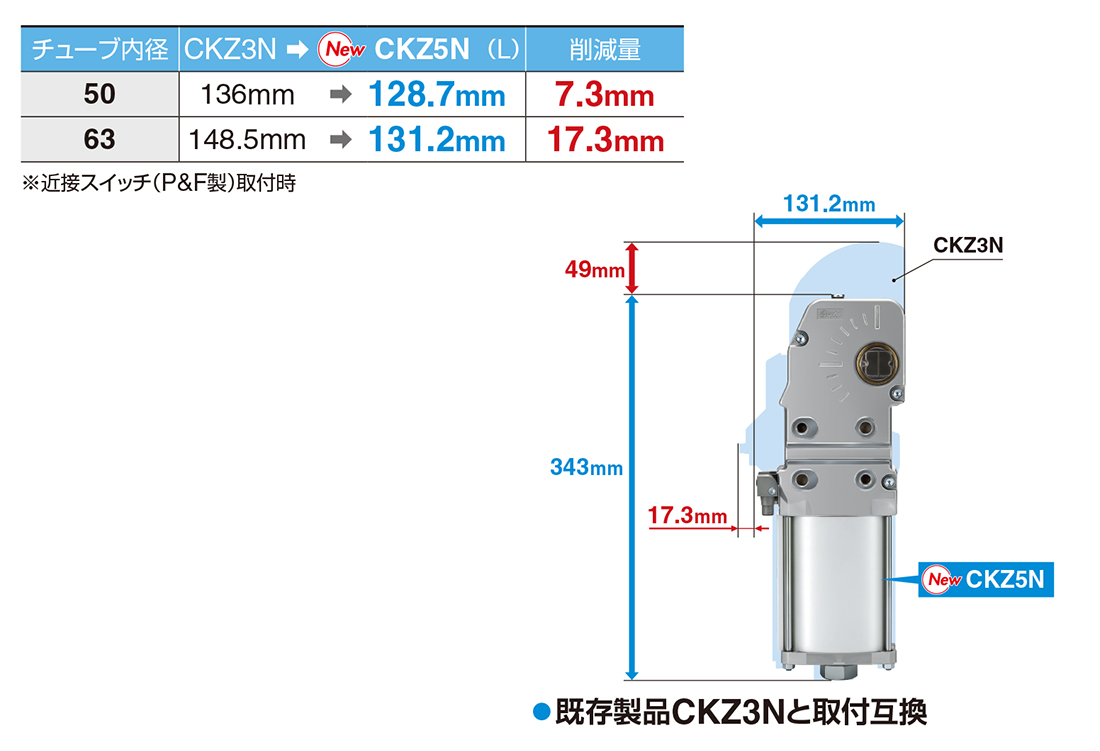

     奥行最大17.3mm削減(既存製品CKZ3Nと取付互換)

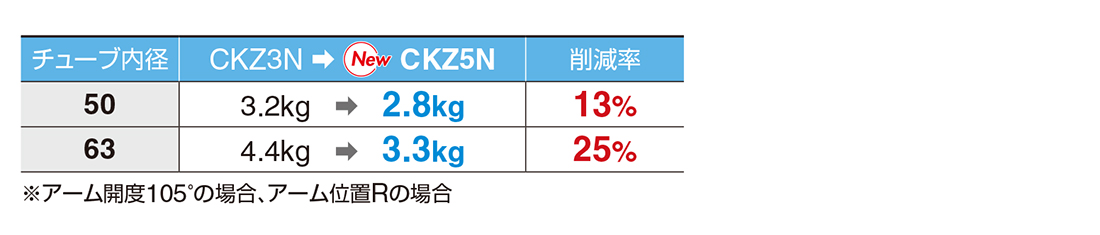

    ・質量最大27%削減
     アルミニウム製ボディによる大幅な軽量化
    ・高クランプ力 4000N(ø63、アーム長100mm、0.5MPa時)

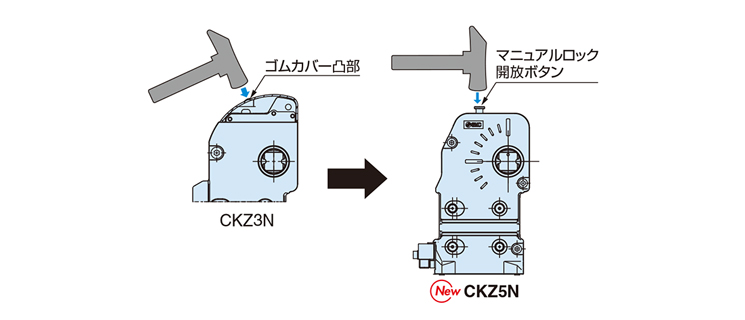

    ・マニュアルロック開放操作性が向上
    ・耐スパッタ構造
     アルミニウム製ボディによるフルクローズ構造
  • 2D/3D CAD

    型式検索により2D/3D CADデータを様々なデータ形式で出力できます。

    オプション、マニホールド等搭載した状態で出力できます。

    2D/3D CADデータはこちら

    ※2D/3D CADデータはキャデナス・ウェブ・ツー・キャド株式会社のシステムに移動します。
    CADデータダウンロード時にはキャデナス・ウェブ・ツー・キャドの PART community のユーザー登録が必要になります。

  • NAAMS規格準拠パワークランプシリンダ CKZ5N
    取扱説明書
    シリーズ 検索結果を表示
    CKZ5N検索結果を表示
シリーズアーム開度スイッチチューブ内径(mm)
CKZ5N15º,30º,45º,60º,75º,90º,105º,120º,135º TURCK/P&F50,63

製品特長

新構造により小型化を実現。

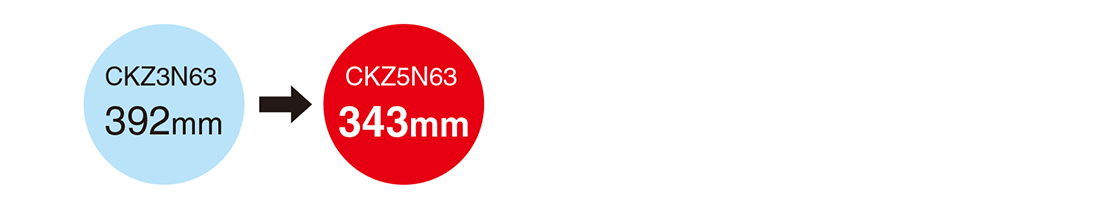

全長最大49mm短縮



高クランプ力 4000N(ø63、アーム長100mm、0.5MPa時)

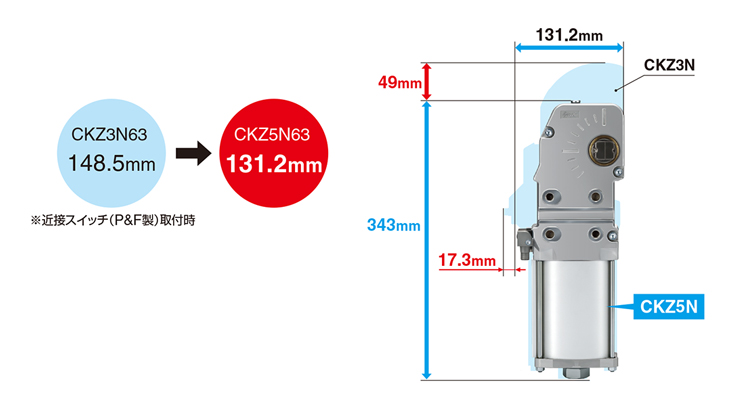

奥行最大17.3mm削減

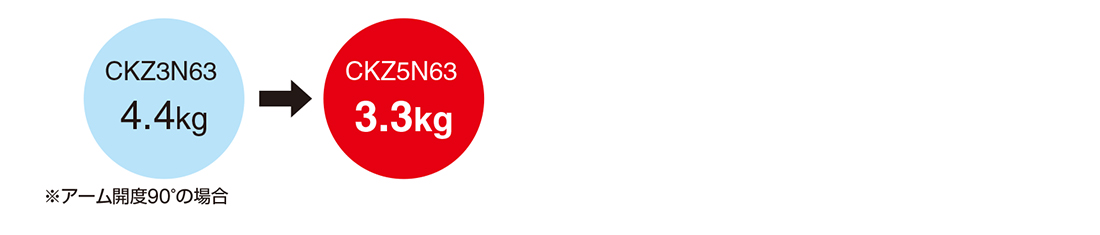

質量最大27%削減

アルミニウム製ボディによる大幅な軽量化

マニュアルロック開放操作性が向上

耐スパッタ構造

アルミニウム製ボディによるフルクローズ構造
