標準形エアシリンダ（丸形）
エアシリンダ CJ2/CDJ2
-
・取付支持金具に両側フート、ヘッド側フランジを設定。
・オートスイッチ操作性向上、位置調整が容易。
・オートスイッチレール取付タイプ品番を設定。
・ロッド先端金具、揺動金具付品番を設定（別手配する手間が省けます）
・オートスイッチ付（CDJ2-Zシリーズ：CDJ2，CDJ2W，CDJ2K，CDJ2Z，CDJ2ZW，CDJ2RA，CDJ2RK）
オーダーメイド組合せ型式表示方法は
安全上のご注意 アクチュエータ/共通注意事項 オートスイッチ/共通注意事項 オートスイッチ取付および移動方法 機種選定・技術資料 早見選定表 簡易特注 オーダーメイド 特定開発品情報 グリーン対応（RoHS）
| 形式 | シリーズ | 作動方式 | チューブ内径（mm） |
|---|---|---|---|
| 標準形 | CJ2-Z | 複動片ロッド | 6，10，16 |
| 標準形 | CJ2-Z | 単動（押・引） | 6，10，16 |
| 標準形 | CJ2W-Z | 複動両ロッド | 6，10，16 |
| ロッド回り止め形 | CJ2K-Z | 複動片ロッド | 10，16 |
| ロッド回り止め形 | CJ2K-Z | 単動（押・引） | 10，16 |
| スピードコントローラ 内蔵形 | CJ2Z-Z | 複動片ロッド | 10，16 |
| スピードコントローラ 内蔵形 | CJ2ZW-Z | 複動両ロッド | 10，16 |
| ダイレクトマウント形 | CJ2RA-Z | 複動片ロッド | 10，16 |
| ダイレクトマウント形 | CJ2RA-Z | 単動（押・引） | 10，16 |
| ロッド回り止め形 ダイレクトマウント形 | CJ2RK-Z | 複動片ロッド | 10，16 |
| ロッド回り止め形 ダイレクトマウント形 | CJ2RK-Z | 単動（押・引） | 10，16 |
| エンドロックシリンダ | CBJ2 | 複動片ロッド | 16 |
製品特長

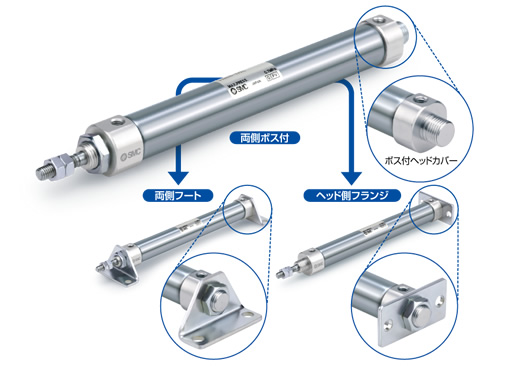

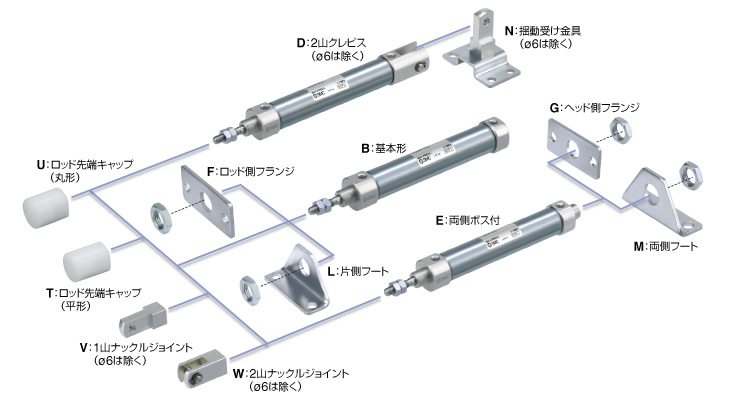

取付支持金具に両側フート、ヘッド側フランジ、両側ボス付を追加
4種類 ➡ 7種類（ø6は３種類→６種類）
シリンダ取付自由度の向上
ボス付ヘッドカバーを追加設定

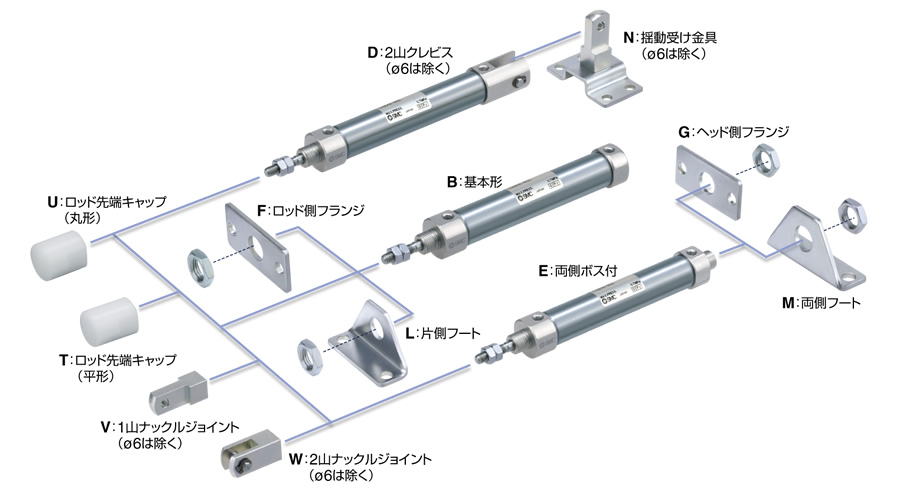

豊富な取付支持金具
・設置状況に合った取付支持が可能
・取付け自由度の向上

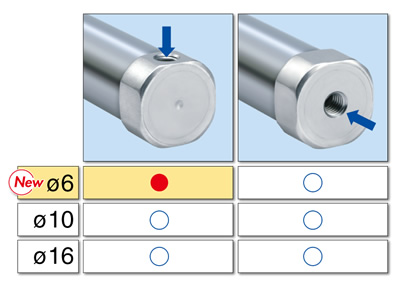

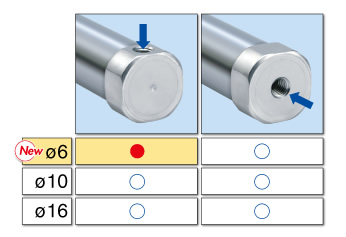

ø6にヘッドカバー ポート位置軸に対し、90°を追加
配管自由度の向上

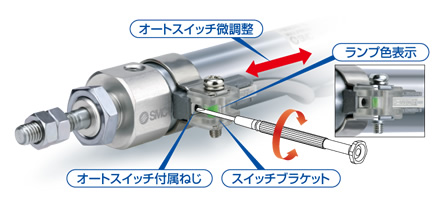

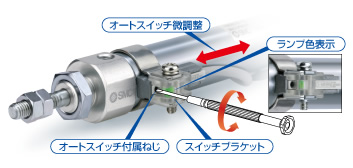

オートスイッチ位置微調整が容易
オートスイッチ付属ねじのみ緩めることでオートスイッチ位置の微調整が可能になりました。
従来のオートスイッチ取付バンドを緩める調整方式に加え操作性が向上しました。

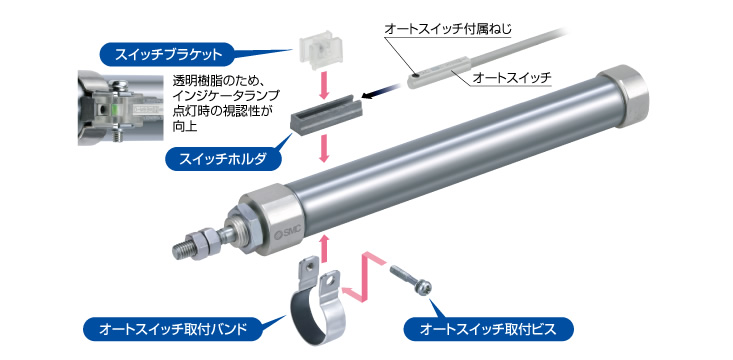

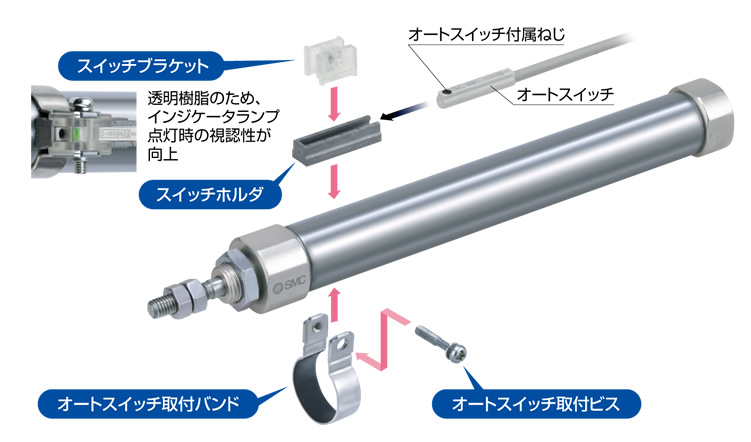

スイッチブラケット透明化によるインジケータランプ視認性向上

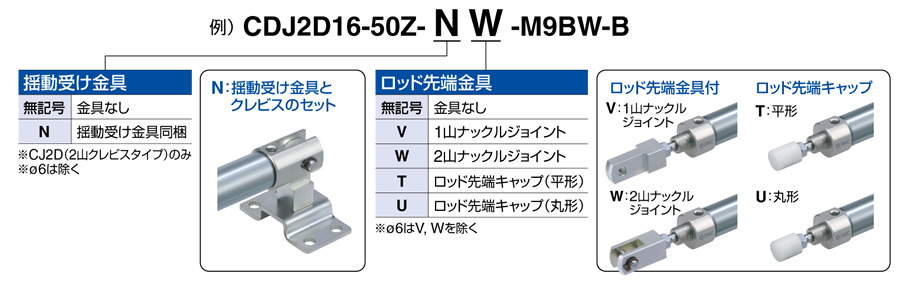

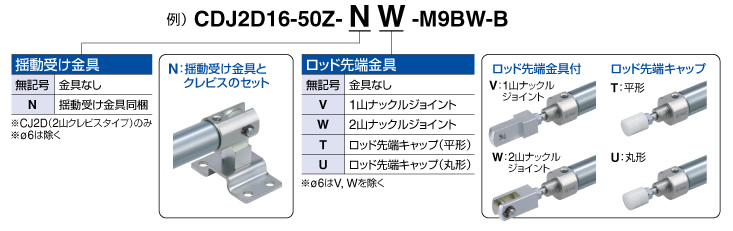

ロッド先端金具、揺動受け金具付の品番を設定しました。
シリンダと金具を別々に手配する手間が省けます。
注）取付金具は同梱出荷になります。

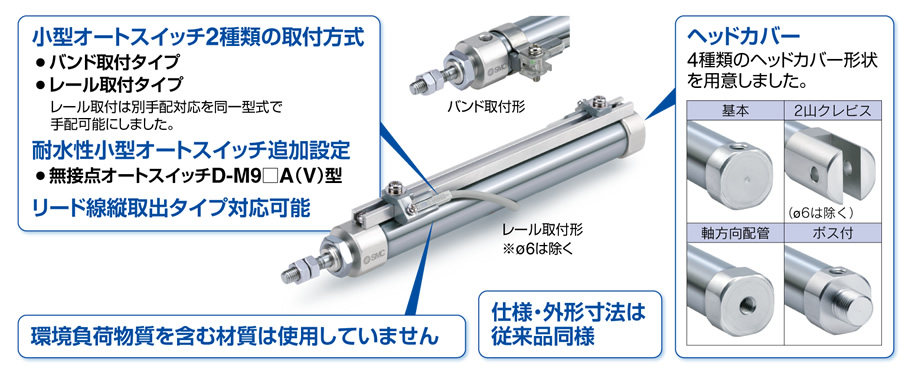

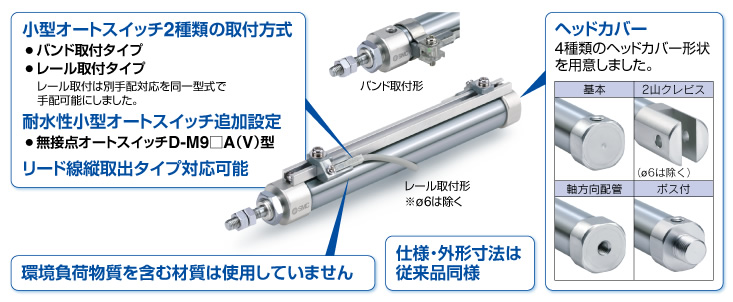

その他の特長

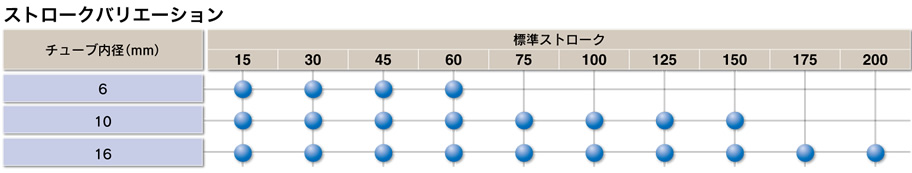

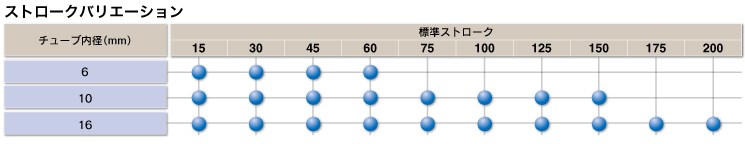

バリエーション
※エンドロックシリンダにつきましては、従来の形状となります。
※クリーンシリーズの詳細は、ホームページWEBカタログをご参照ください。
※エアクッションは、ø10, ø16のみです。
