真空エジェクタ
真空エジェクタ ZH
-
・小型・軽量
全長：最大11％減（6.7mm短縮）［直接配管形］
ポート高さ：最大25％減（9.1mm短縮）［直接配管形］
質量：最大74％減（65.1g削減）［直接配管形］
容積：最大39％減（14.1cm3削減）［ボックス形］
・4種類の取付方法
直接取付、標準ブラケット取付、L型ブラケット取付、DINレール取付

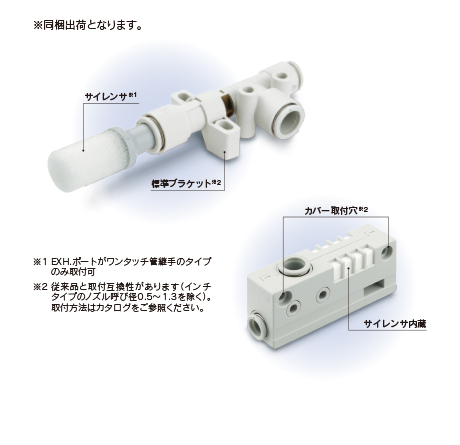

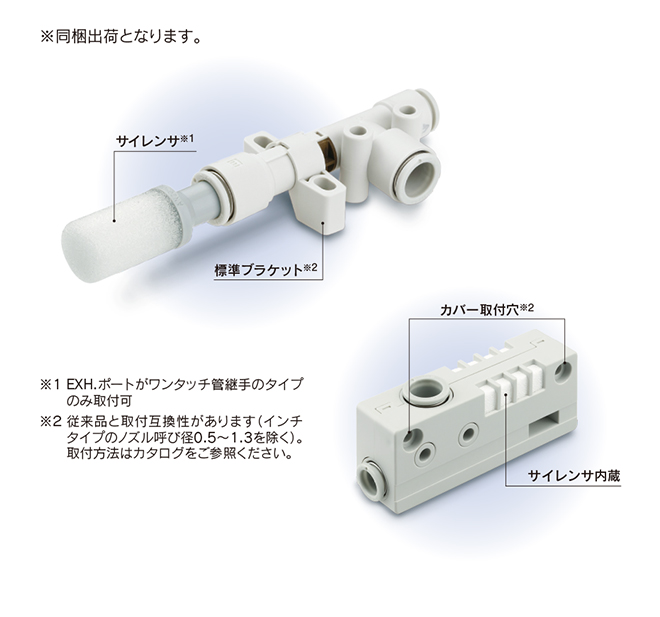

・サイレンサ／標準ブラケット（直接配管のみ）を用意
| ボディ形式 | シリーズ | ノズル径 (mm) | 最大吸込流量 ［L/min(ANR)] | 空気消費量 ［L/min(ANR)] | 適用パッド目安 (mm) |
|---|---|---|---|---|---|
| 直接配管形 | ZH05DSA | 0.5 | 6 | 13 | 2〜13 |
| 直接配管形 | ZH07DSA | 0.7 | 12 | 27 | 2〜20 |
| 直接配管形 | ZH10DSA | 1.0 | 26 | 52 | 2〜32 |
| 直接配管形 | ZH13DSA | 1.3 | 40 | 88 | 2〜50 |
| 直接配管形 | ZH15DSA | 1.5 | 58 | 117 | 2〜100 |
| 直接配管形 | ZH18DSA | 1.8 | 76 | 165 | 2〜125 |
| 直接配管形 | ZH20DSA | 2.0 | 90 | 201 | 2〜150 |
| ボックス形 （サイレンサ内蔵） | ZH05B□A | 0.5 | 6 | 13 | 2〜13 |
| ボックス形 （サイレンサ内蔵） | ZH07B□A | 0.7 | 12 | 27 | 2〜20 |
| ボックス形 （サイレンサ内蔵） | ZH10B□A | 1.0 | 26 | 52 | 2〜32 |
| ボックス形 （サイレンサ内蔵） | ZH13B□A | 1.3 | 40 | 88 | 2〜50 |
| ボックス形 （サイレンサ内蔵） | ZH15B□A | 1.5 | 58 | 117 | 2〜100 |
| ボックス形 （サイレンサ内蔵） | ZH18B□A | 1.8 | 76 | 165 | 2〜125 |
| ボックス形 （サイレンサ内蔵） | ZH20B□A | 2.0 | 90 | 201 | 2〜150 |
製品特長

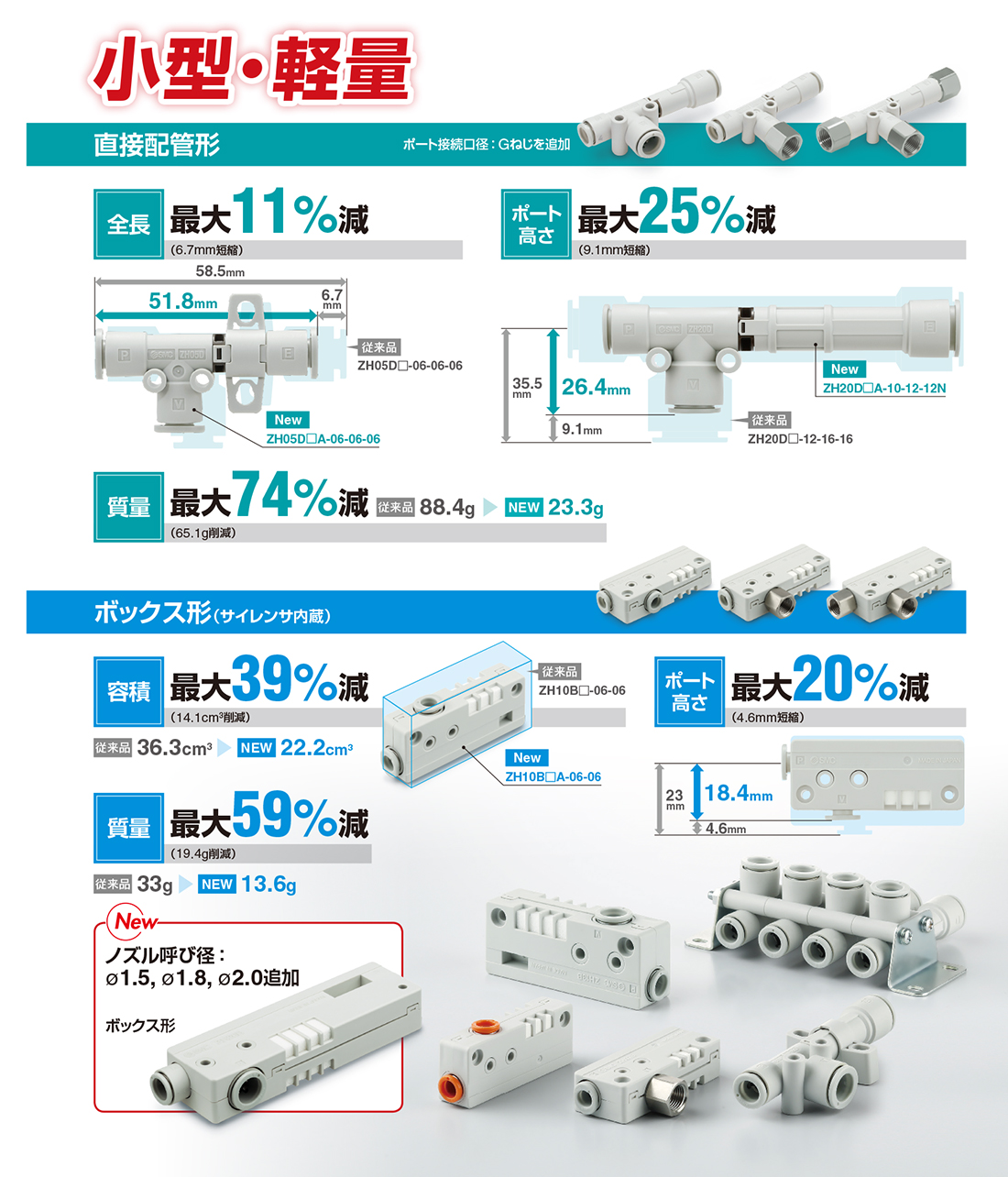

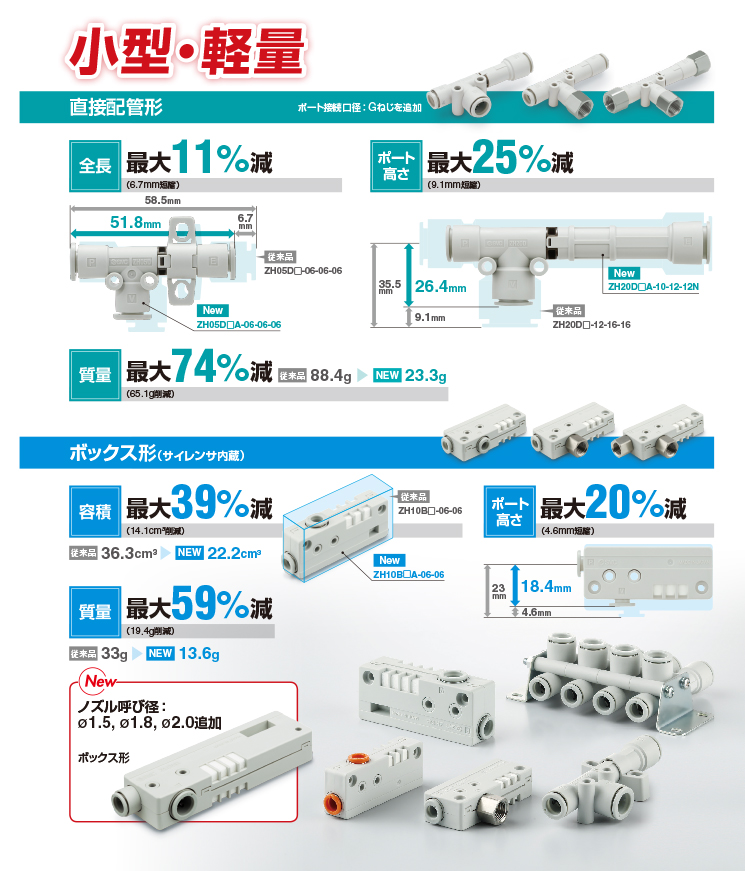

小型・軽量

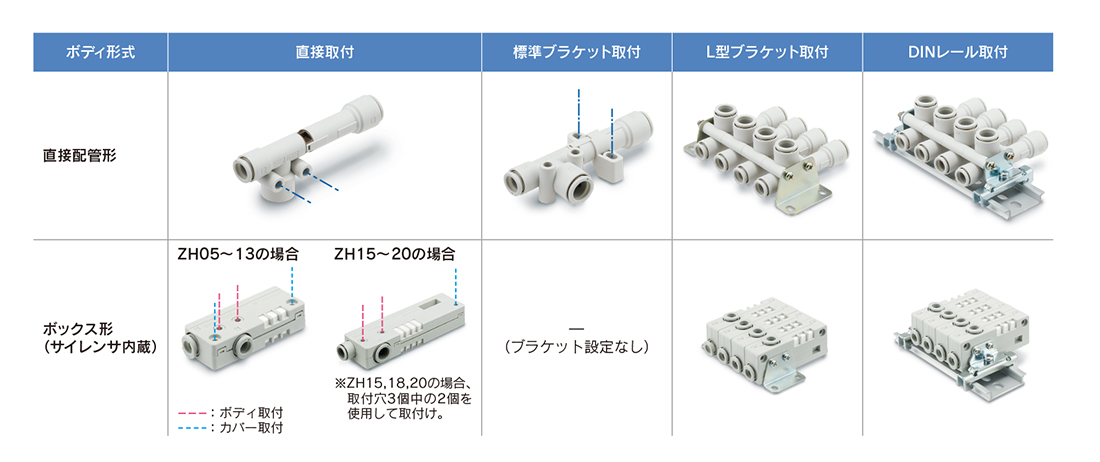

4種類の取付方法
-

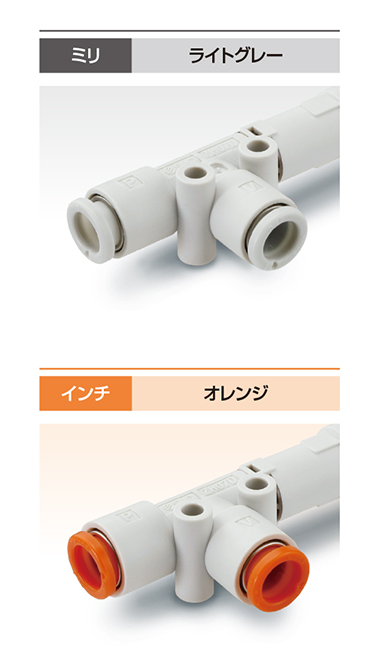

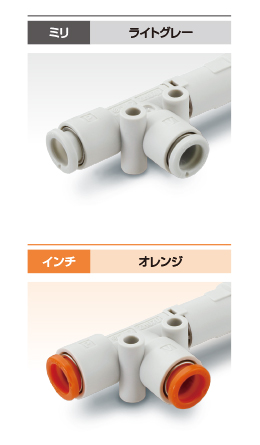

容易な識別
-
サイレンサ／標準ブラケットを用意

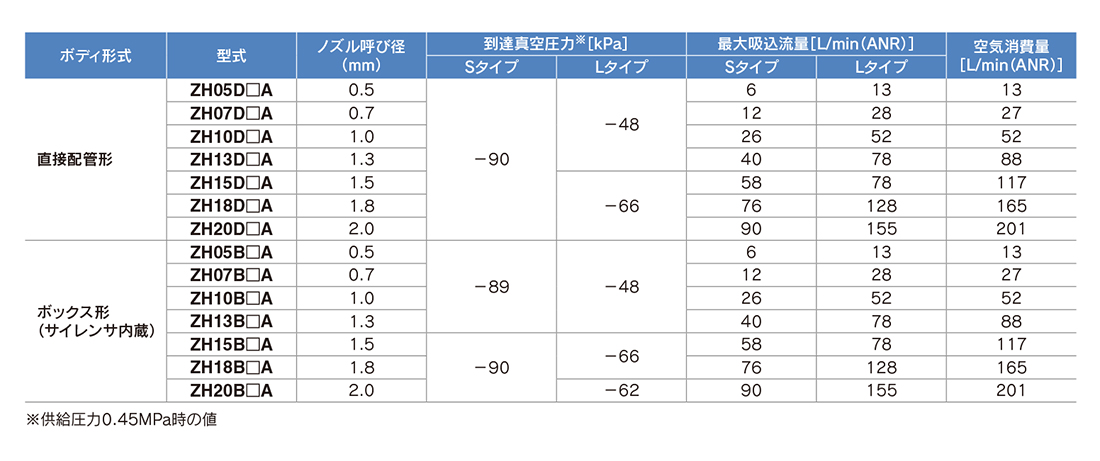

バリエーション

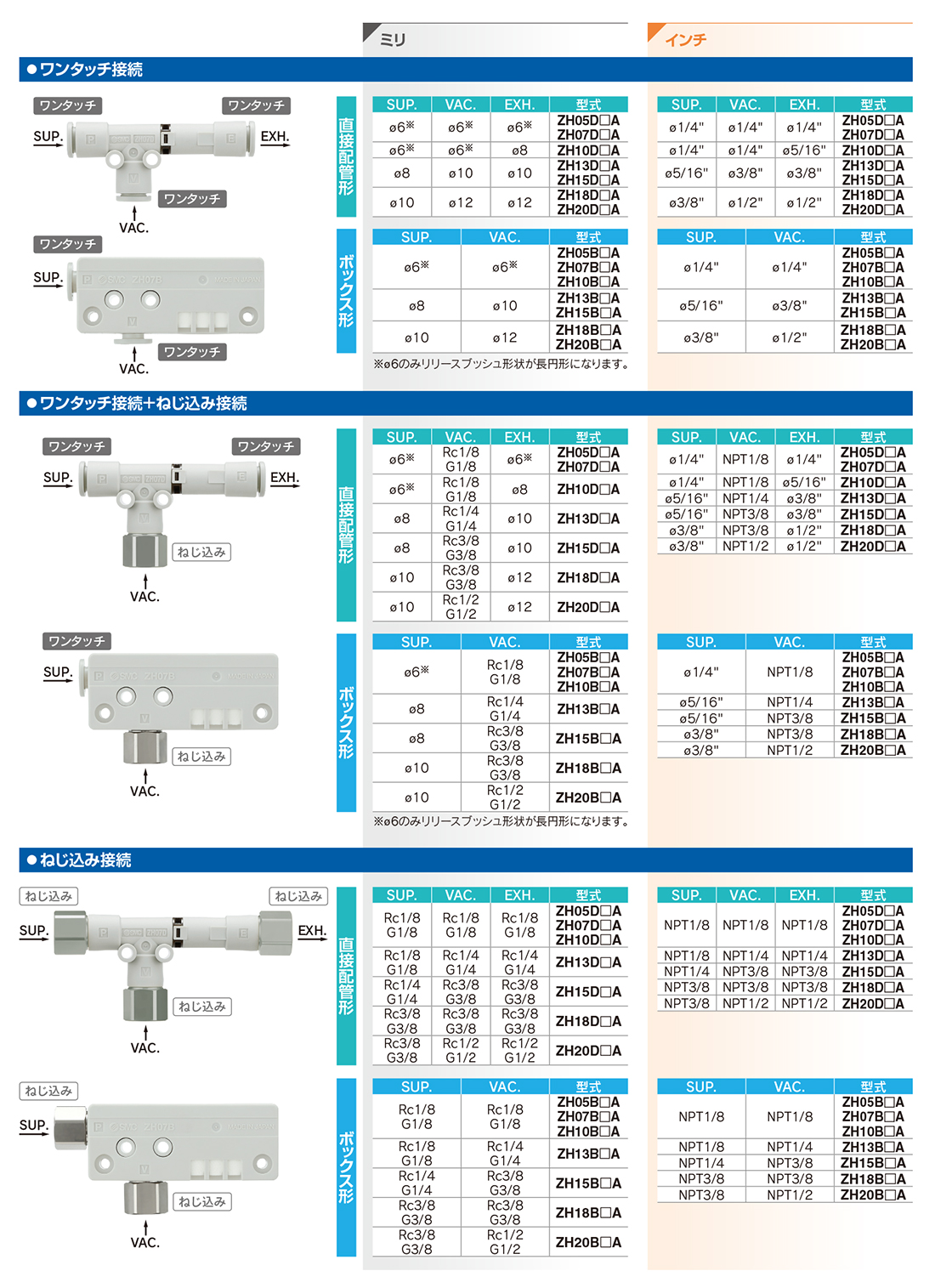

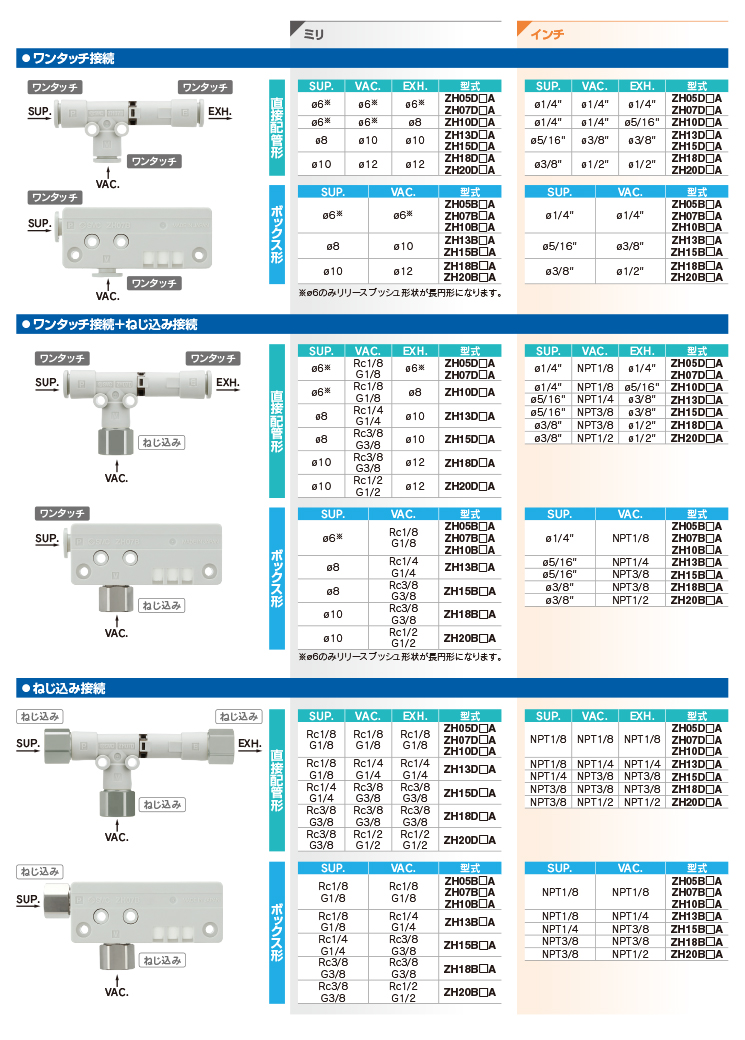

配管バリエーション
