電子式フロースイッチ／センサ

3色表示電磁式デジタルフロースイッチ LFE□

    ・適用流体：水、水溶性クーラント
    ・コンパクト・軽量
    　高さ：56mm、幅：40mm
    　質量：340g（LFE1□3の場合）
    ・圧力損失：0.02MPa以下
    ・密接設置が可能
    ・絶縁型を用意
    　配線時の接地を選びません
    ・逆流検知が可能
    ・使用流体温度：0〜85℃
  • 2D/3D CAD

    型式検索により2D/3D CADデータを様々なデータ形式で出力できます。

    オプション、マニホールド等搭載した状態で出力できます。

    2D/3D CADデータはこちら

    ※2D/3D CADデータはキャデナス・ウェブ・ツー・キャド株式会社のシステムに移動します。
    CADデータダウンロード時にはキャデナス・ウェブ・ツー・キャドの PART community のユーザー登録が必要になります。

    2D CAD
    2D CADデータはこちら
  • 3色表示電磁式デジタルフロースイッチ LFE□
    取扱説明書
    シリーズ 検索結果を表示
    LFE□検索結果を表示
  • 3色表示電磁式デジタルフロースイッチ LFE□
    自己宣言書
    シリーズ 検索結果を表示
    LFE□検索結果を表示
安全上のご注意　圧力スイッチ・フロースイッチ/共通注意事項
フロースイッチバリエーション　特定開発品情報　グリーン対応（RoHS）

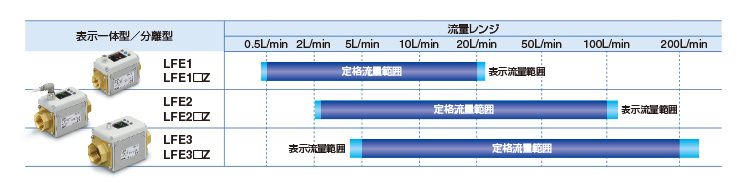

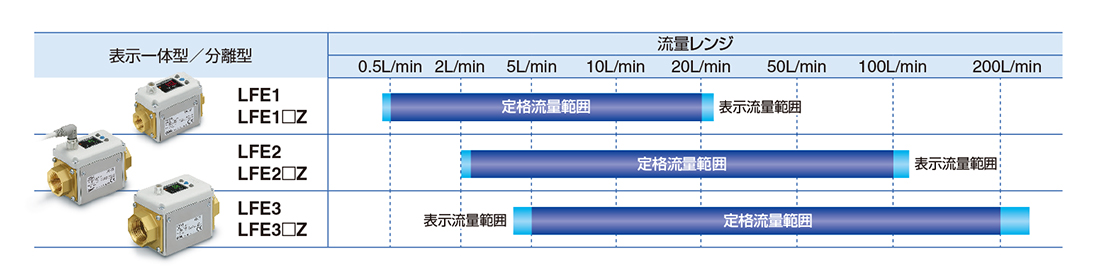

シリーズ定格流量範囲（L/min）
LFE□0.5～20
2.5～100
5～200

製品特長

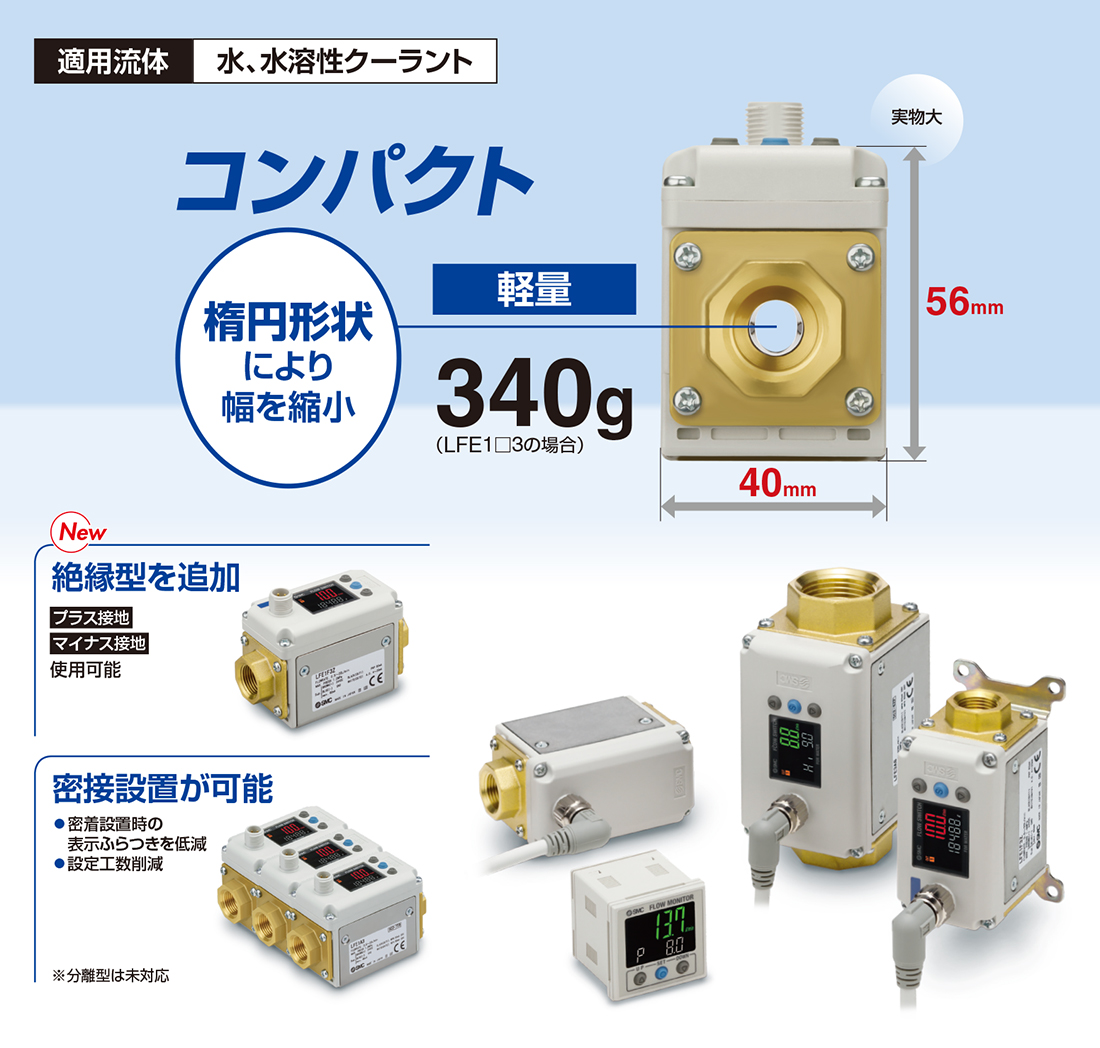

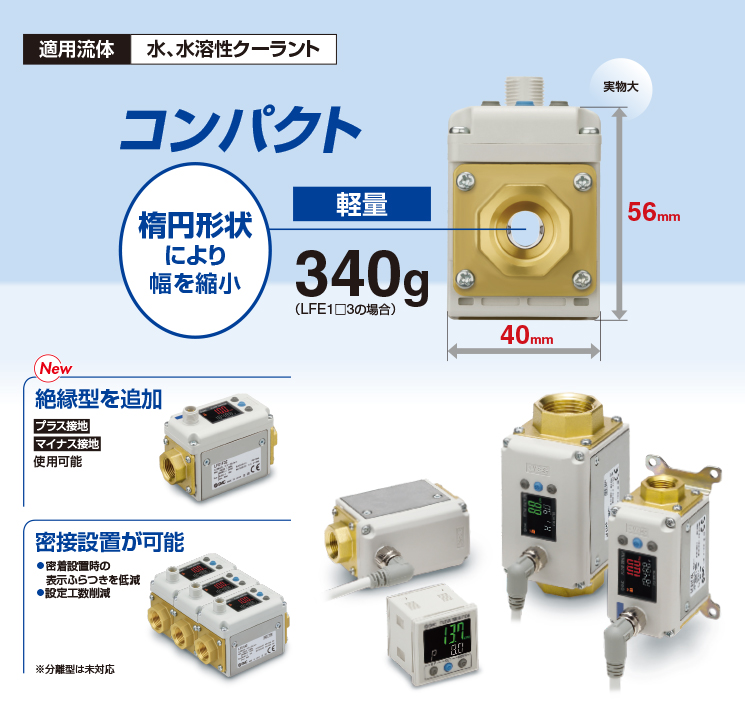

コンパクト・軽量

楕円形状により幅を縮小

バリエーション

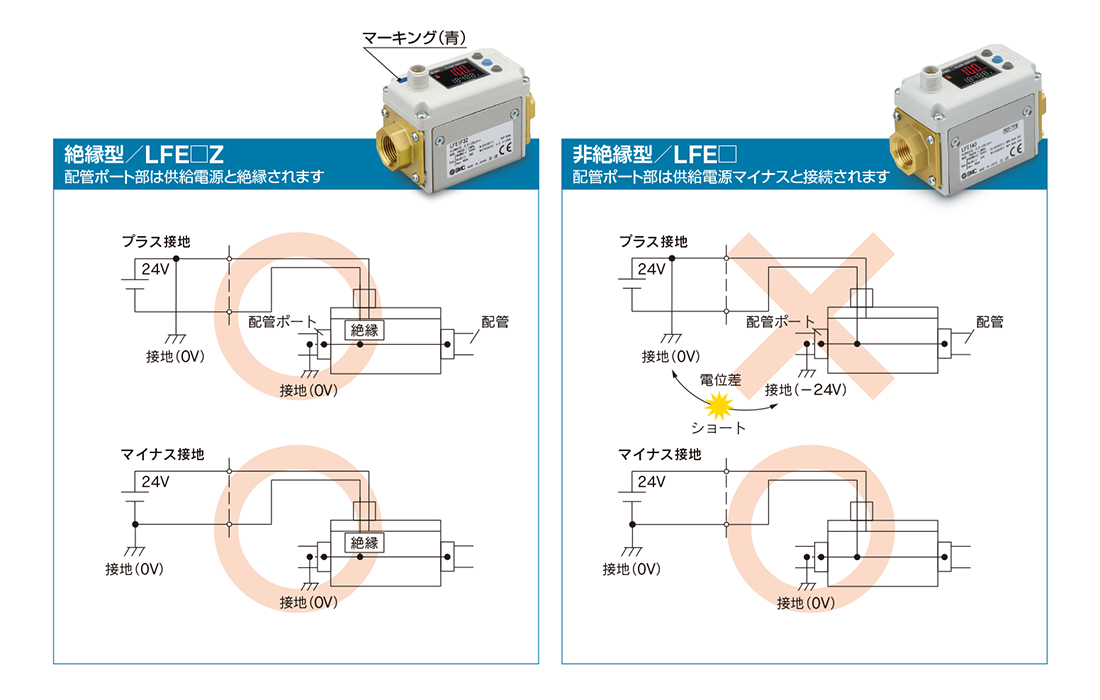

絶縁型を追加。配線時の接地を選びません！

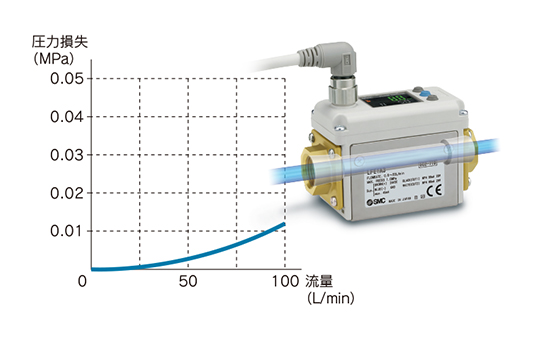

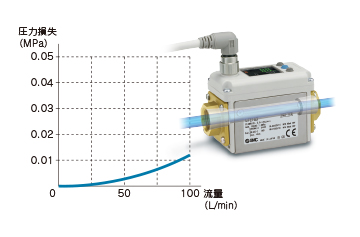

  • 圧力損失：0.02MPa以下

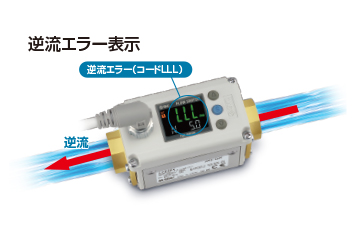

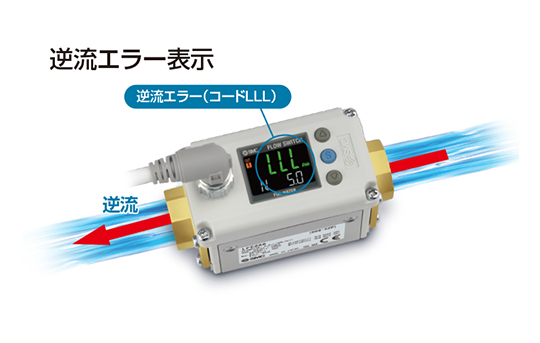

  • 逆流検知が可能

  • 繰返し精度：±1.5%F.S.

    （アナログ出力）

    使用流体温度：0〜85℃

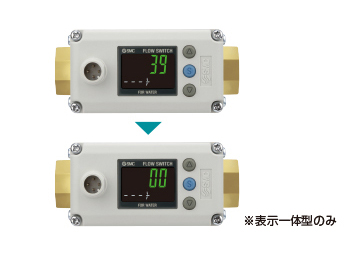

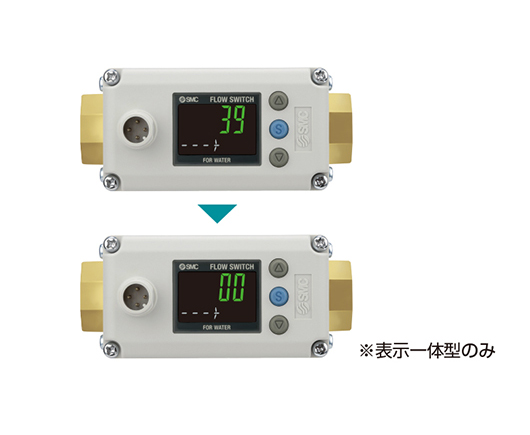

  • ゼロリセット設定が可能

    表示をゼロに調整できます

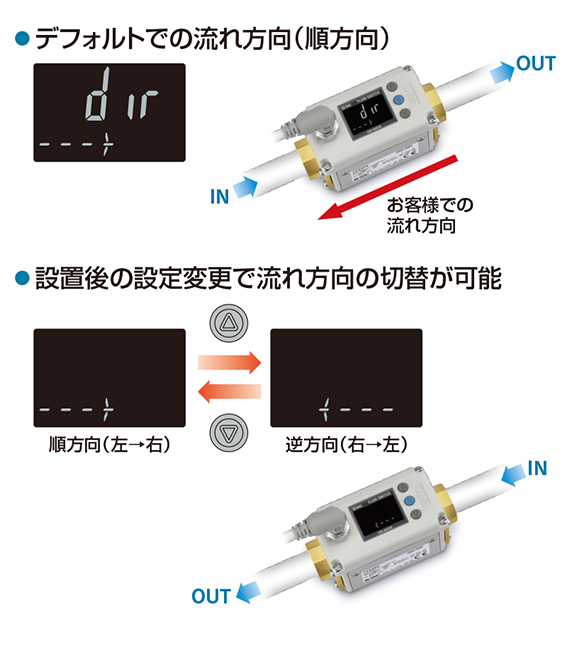

  • 設置後に流れ方向の変更が可能

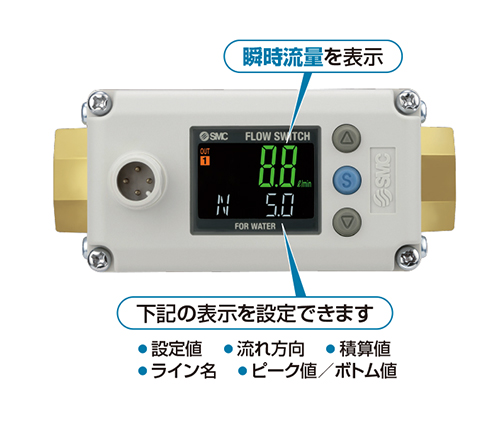

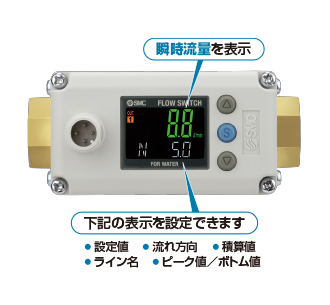

  • 3色2画面表示

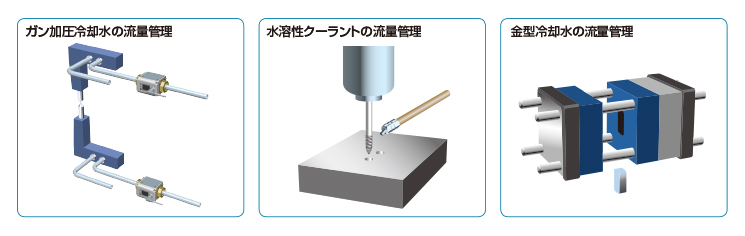

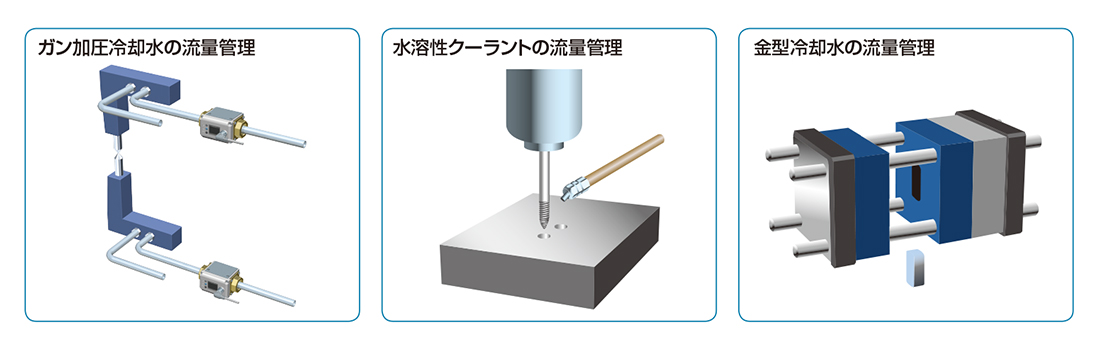

アプリケーション例

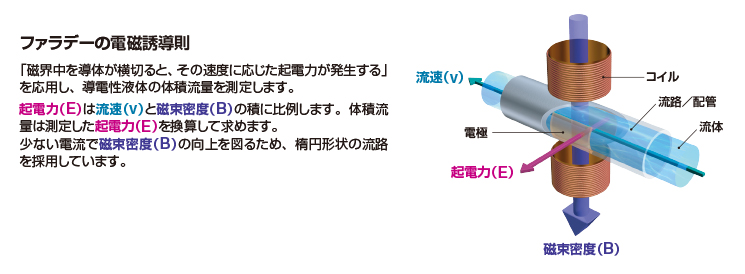

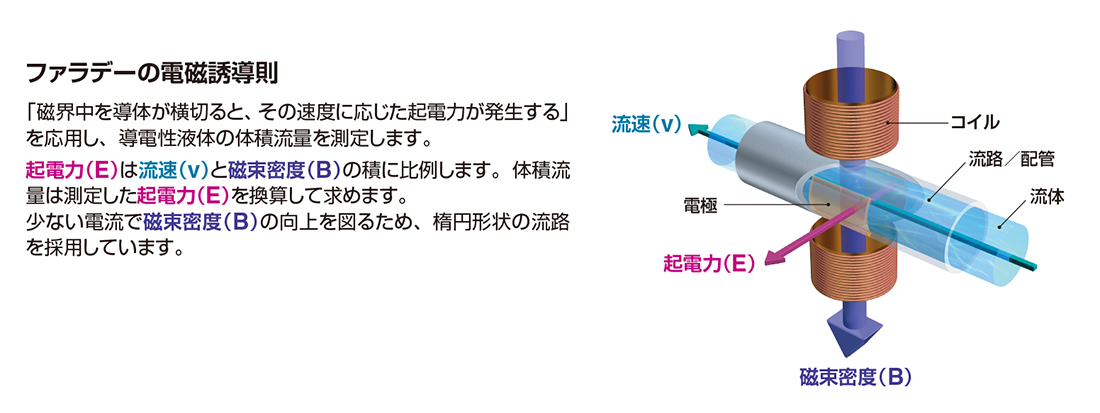

原理

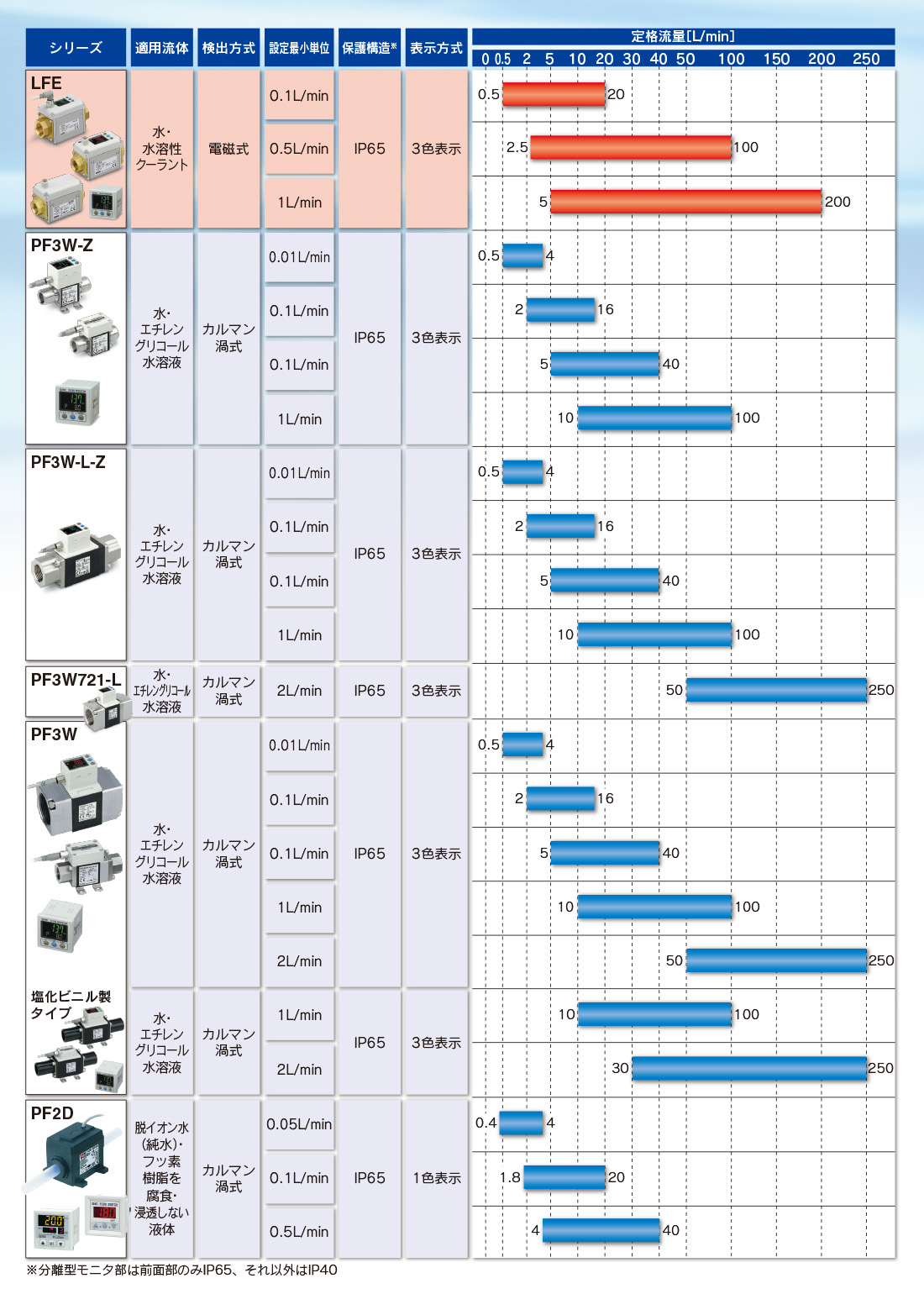

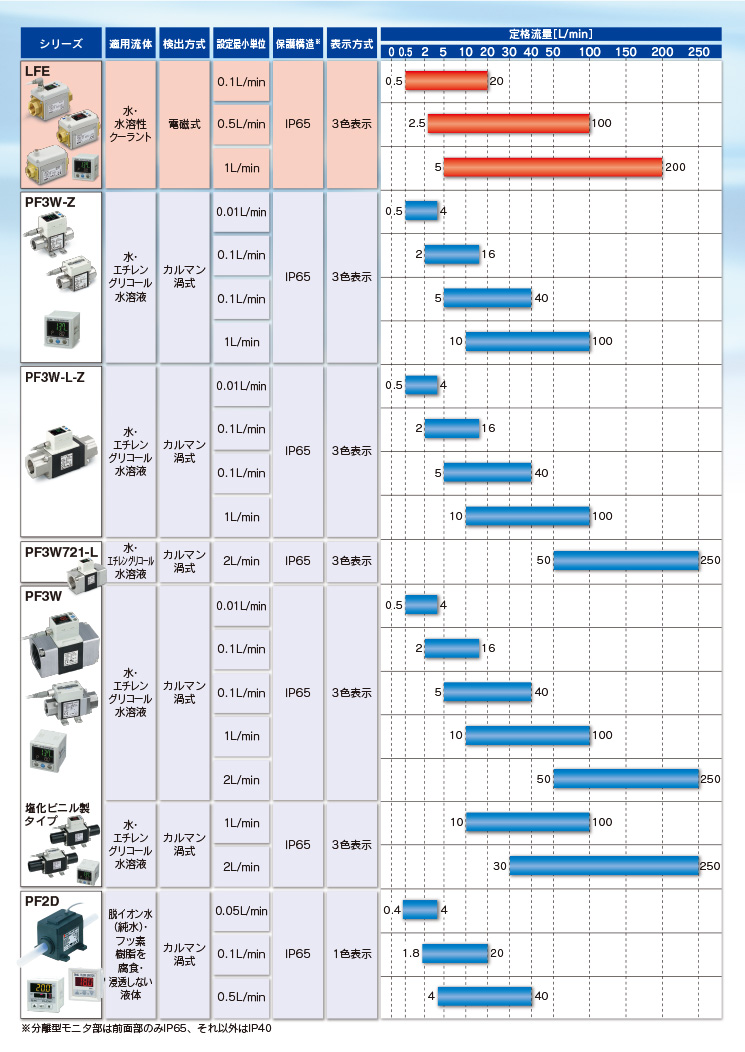

流体用フロースイッチバリエーション
