2・3ポートソレノイドバルブ／エアオペレートバルブ

アングルシートバルブ/エアオペレート形 VXB

    ・蒸気用(空気・水も可)
    ・アングルシート構造による低圧損
    ・弾性体シールによる低リーク
    ・長寿命：300万回(蒸気)、500万回(空気)
    ・低リーク：10cm3/min以下
    ・省スペース：高さ100mm
    ・ボディ材質：SUS316L相当、青銅(CAC)
  • 2D/3D CAD

    型式検索により2D/3D CADデータを様々なデータ形式で出力できます。

    オプション、マニホールド等搭載した状態で出力できます。

    2D/3D CADデータはこちら

    ※2D/3D CADデータはキャデナス・ウェブ・ツー・キャド株式会社のシステムに移動します。
    CADデータダウンロード時にはキャデナス・ウェブ・ツー・キャドの PART community のユーザー登録が必要になります。

    2D CAD
    2D CADデータはこちら
安全上のご注意　流体制御用2ポート電磁弁/共通注意事項
機器選定・流量特性　バリエーション/選定手順/一覧表　特定開発品情報　グリーン対応（RoHS）
シリーズ弁形式管接続口径オリフィス径（mmφ）
VXBN.C.3/8, 1/2, 3/4
10A, 15A, 20A		11, 14, 18

製品特長

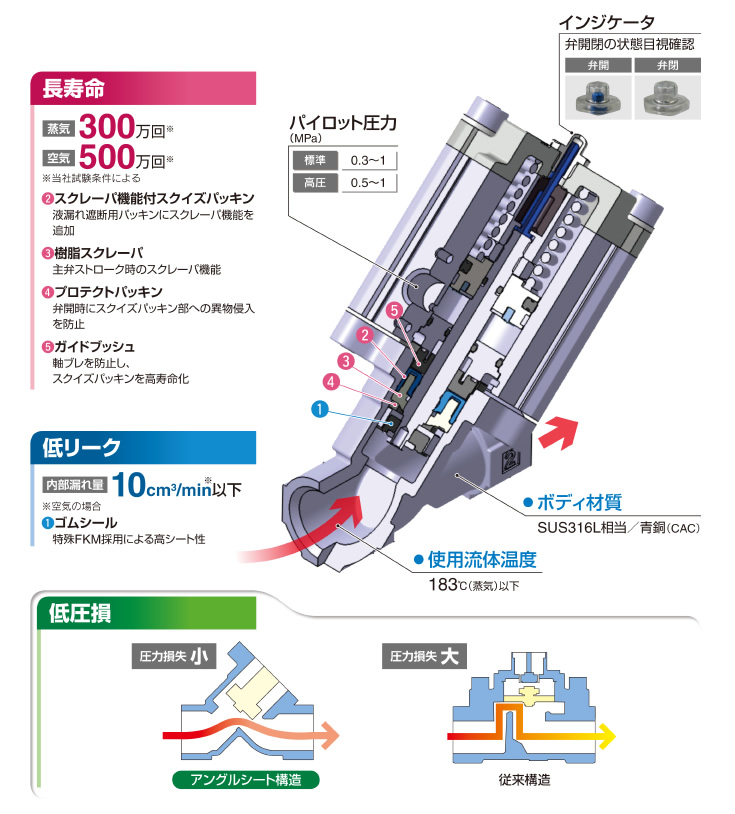

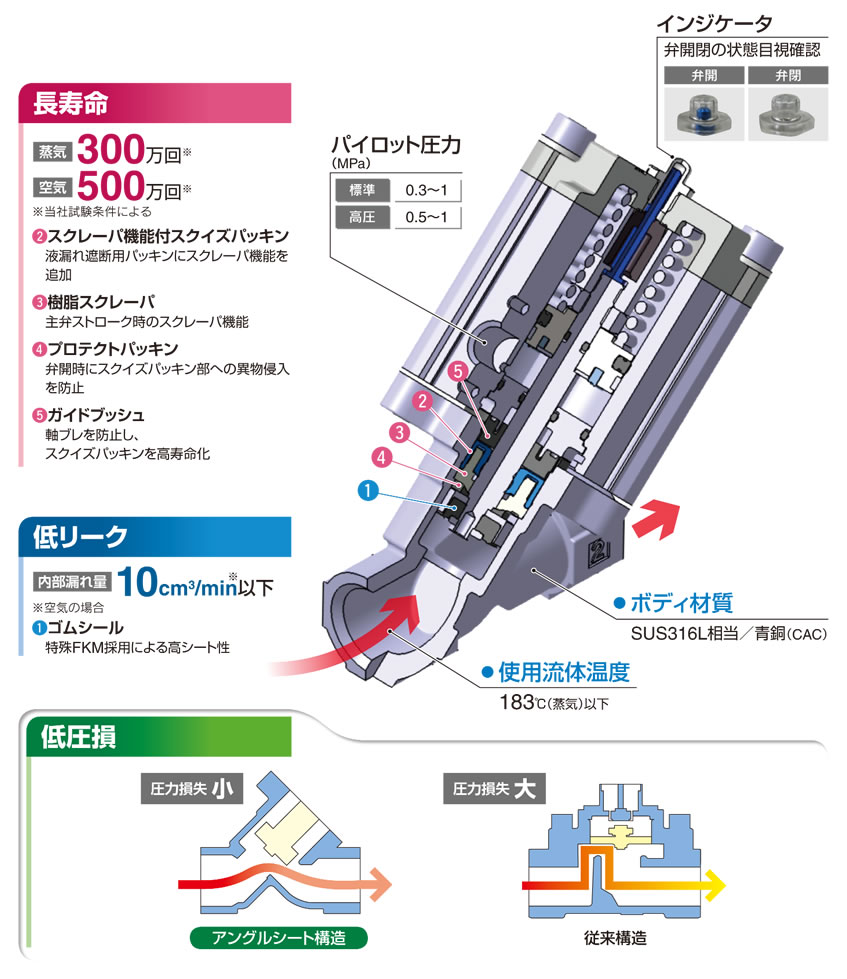

■アングルシート構造による低圧損!
■弾性体シールによる低リーク!
■省スペース：高さ100mm

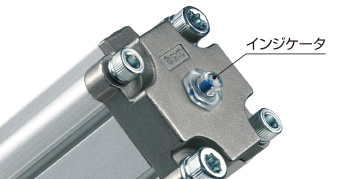

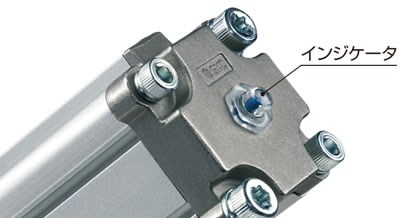

■インジケータ付 NEW

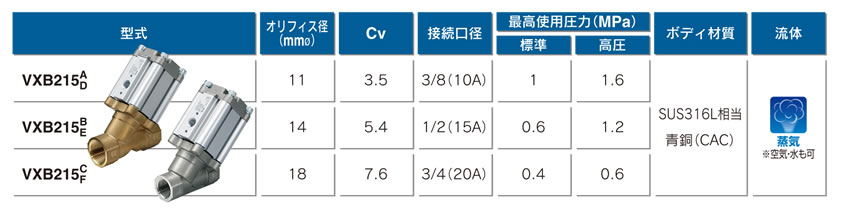

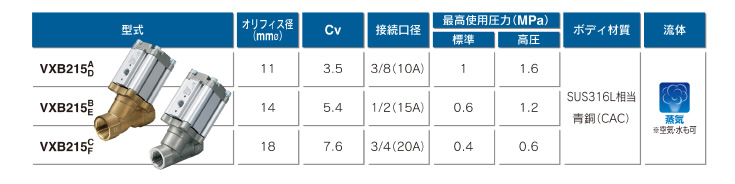

■バリエーション
