ポジショナ
デジタルバルブコントローラ ND7000
-
・ロータリおよびリニアアクチュエータ兼用
・TÜVによるSIL 2認証（IEC 61508準拠）
・自己診断機能搭載
・フェールセーフ機能搭載（全閉／全開）
・HART通信対応
・保護構造：IP66, NEMA 4X

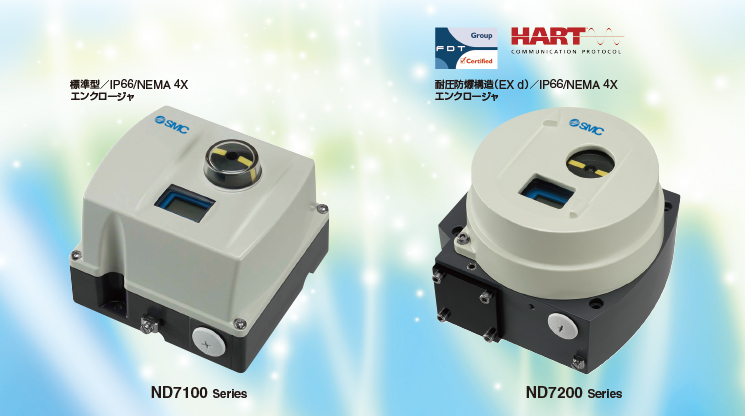

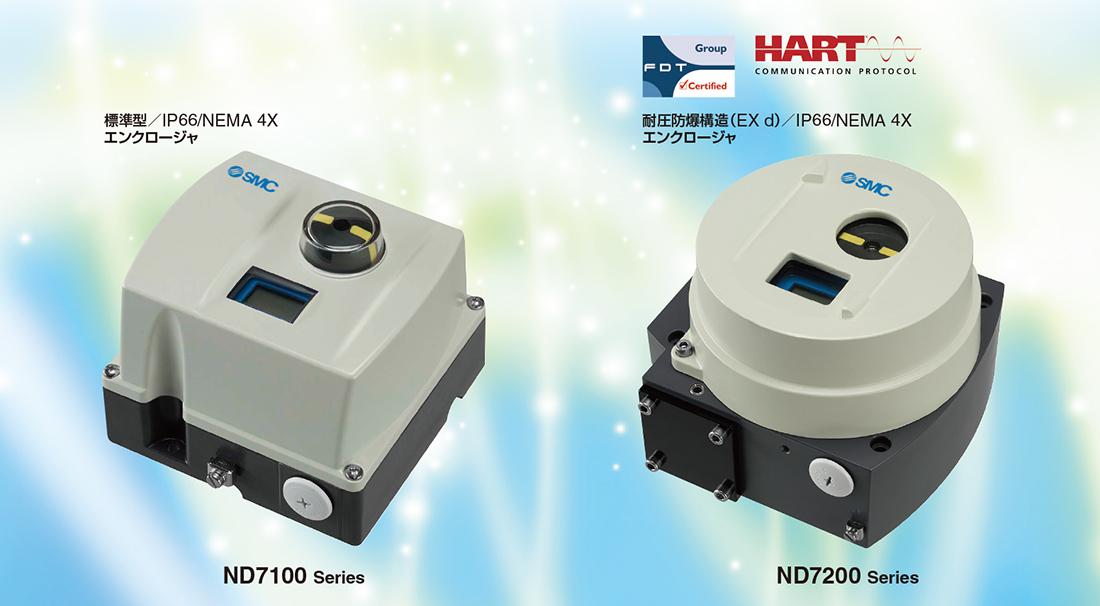

| シリーズ | エンクロージャ材質 | 空気接続口径 | 供給圧力 (MPa) | 入力電流 |
|---|---|---|---|---|
| ND7100 | 陽極酸化 アルミニウム合金 およびポリマー複合材 | G1/4 | 0.14～0.8 | 4～20mA |
| ND7200 | 陽極酸化 アルミニウム合金 および強化ガラス | NPT1/4 | 0.14～0.8 | 4～20mA |
製品特長
主な特長
・ロータリバルブおよびリニアバルブのベンチマーク制御
・信頼性の高い堅牢な設計
・環境危険要因や外部的な酷使から装置を保護する頑丈なカバー
・容易な立ち上げと操作
・安全性：TÜVによるSIL 2認証（IEC 61508準拠）
・言語オプション：英語、ドイツ語、フランス語
・ローカル／リモート操作
・リモート取付（オプション）
・自己診断機能搭載
自己診断／偏差傾向／カウンタ／拡張オフラインテスト
-
プロセス変動の最小化
・バルブ流量特性の線形化
・優れた動的および静的制御性能
・制御信号の変化へ素早い対応
・正確な内部測定値 -
安易な設置と設定
・ リニアバルブとロータリバルブ、複動と単動のアクチ
ュエータに対応
・ 容易で迅速なキャリブレーションと設定
ローカルユーザーインターフェース（LUI）の使用
リモートでのDTM/EDDの使用
DCS資産管理ツールの使用
・ 低消費電力設計により、あらゆる一般制御システムへ
の設置が可能
アクチュエータおよびバルブへの取付け
・単動式および複動式アクチュエータに取付可能
・ロータリバルブとリニアバルブの両方に対応
・後からエレクトロニクス部分と機械部分にオプションの追加が可能
・ワンポイントキャリブレーション機能によりプロセスを乱さずに取付けが可能
-
オープンソリューション
・さまざまなメーカのソフトウェアやハードウェアと自由にインターフェースを取ることができ、オープンアーキテクチャを採用することにより、ND7000は他のフィールド機器との統合が可能となり、高い制御性を実現しています。
・FDTおよびEDDベースのマルチベンダーサポート構成
・ND7000のサポートファイルは、www.neles.comから利用可能です。
-
製品の信頼性
・過酷な環境下での使用を想定
・頑丈なモジュール設計
・優れた温度特性
・耐振動・耐衝撃性
・保護等級IP66のエンクロージャ
・耐湿保護設計
・耐摩耗性のある密封型コンポーネント
・非接触型位置測定
作動原理
ND7000は、4～20mA電源のマイクロコントローラをベースとしたデジタルバルブコントローラです。

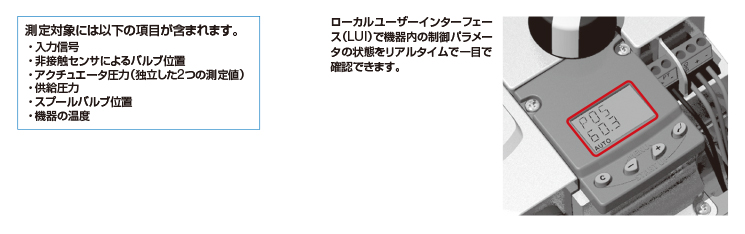

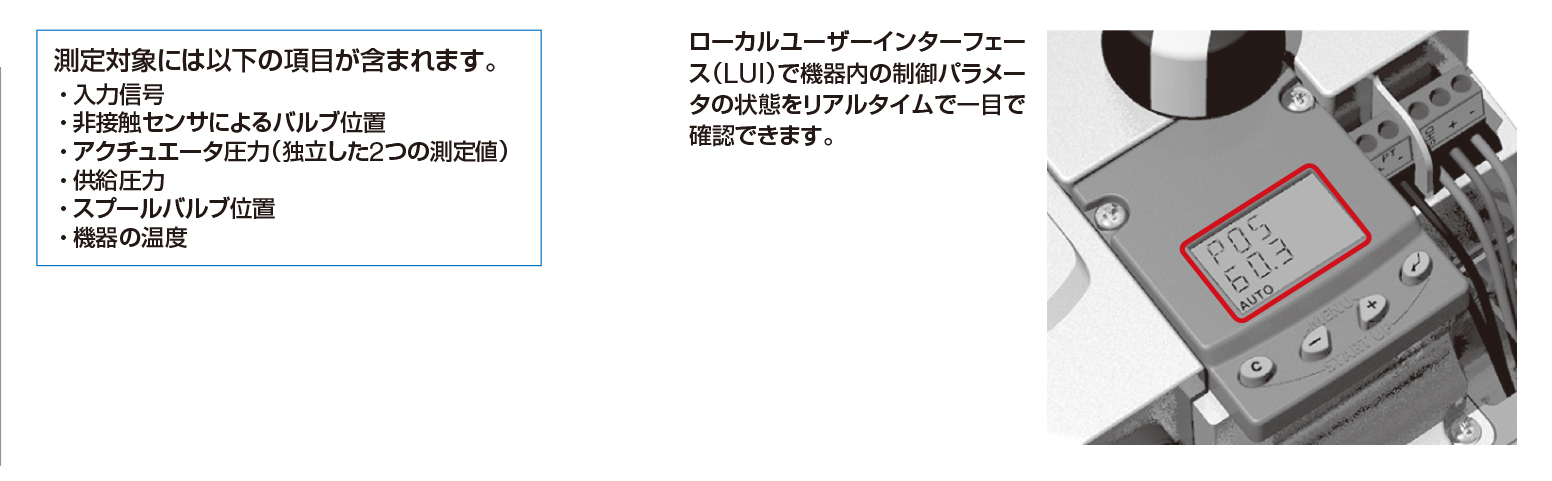

ローカルユーザーインターフェース（LUI）を備えており、現地での設定が可能です。
強力な32ビットマイクロコントローラによって、バルブ位置が制御されます。

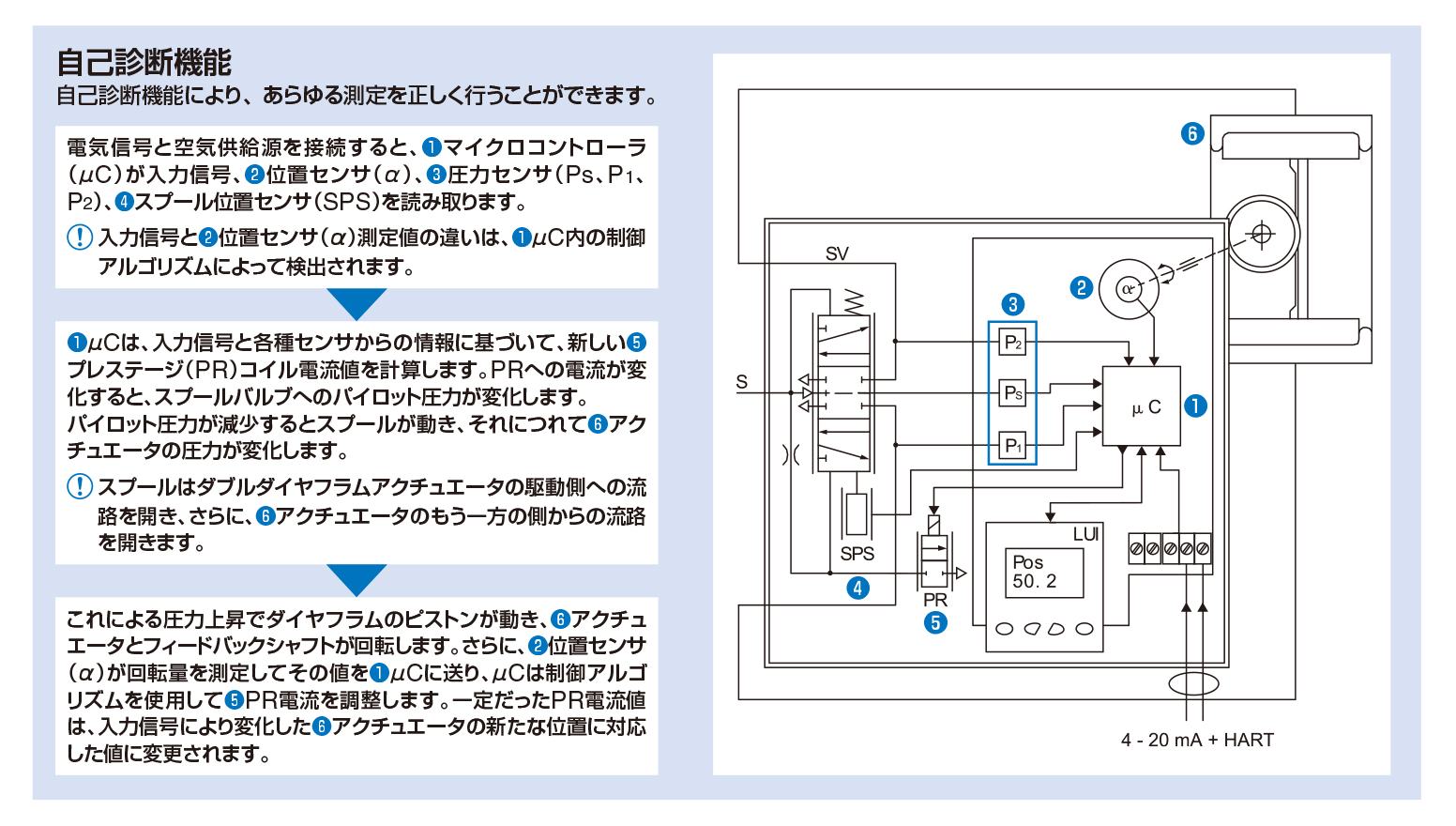

自己診断機能
自己診断機能により、あらゆる測定を正しく行うことができます。

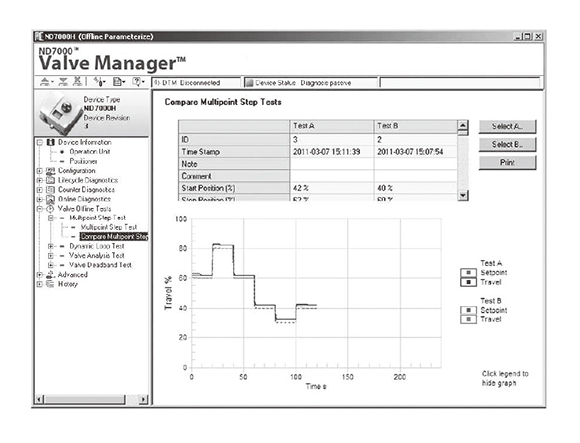

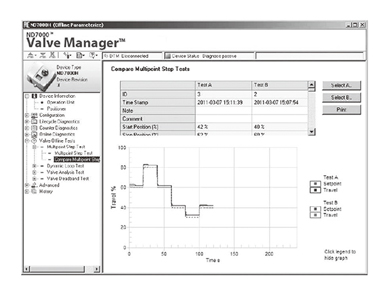

オフラインテスト
ND7000の診断には4つのオフラインテストも含まれます。
そのテスト結果を以前のテスト結果と比較できます。
