モジュラF.R.L.

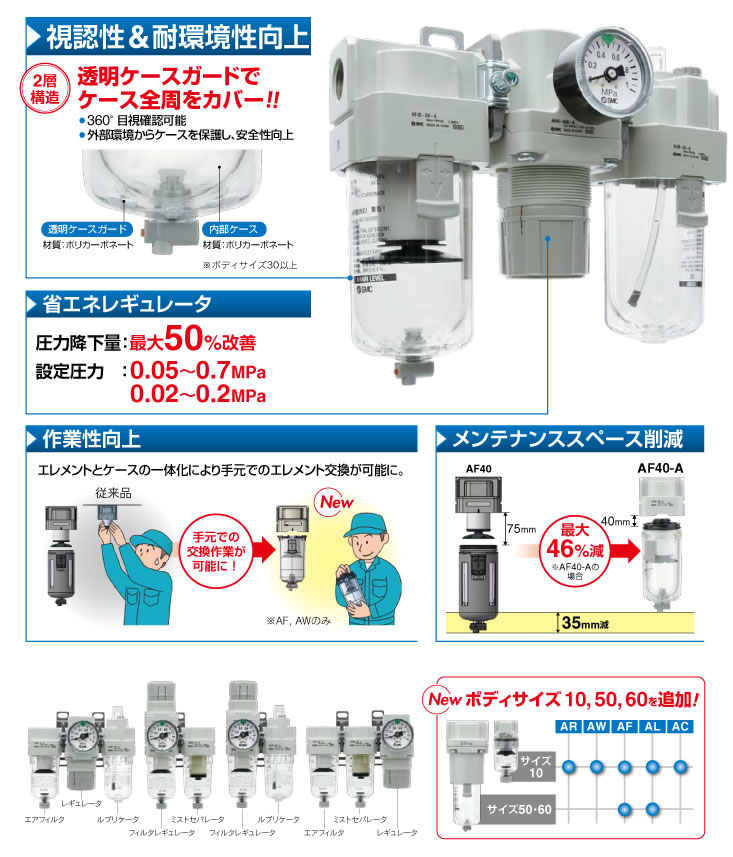

モジュラタイプF.R.L.コンビネーション AC-A

    ・作業性向上
    　エレメントとケースの一体化により手元でのエレメント交換が可能となりました。
    ・省エネレギュレータ　圧力降下量：最大50％改善
    ・メンテナンススペース削減　最大46％減
    ・視認性＆安全性向上
    　透明ケースガードでケース全周を覆いました。
    ・アタッチメント
    　スペーサ：Y200-A、Y300-A、Y400-A、Y500-A
    　ブラケット付スペーサ：Y200T-A、Y300T-A、Y400T-A、Y500T-A

    ※AC-Aは2025年3月に生産終了予定です。
    　AC-Dをご選定願います。▶詳細はこちら
  • 2D/3D CAD

    型式検索により2D/3D CADデータを様々なデータ形式で出力できます。

    オプション、マニホールド等搭載した状態で出力できます。

    2D/3D CADデータはこちら

    ※2D/3D CADデータはキャデナス・ウェブ・ツー・キャド株式会社のシステムに移動します。
    CADデータダウンロード時にはキャデナス・ウェブ・ツー・キャドの PART community のユーザー登録が必要になります。

    2D CAD
    2D CADデータはこちら
  • モジュラタイプF.R.L.コンビネーション AC-A
    取扱説明書
    シリーズ 検索結果を表示
    AC10～40-A検索結果を表示
    AC10A～40A-A検索結果を表示
    AC10B～40B-A検索結果を表示
    AC20C～40C-A検索結果を表示
    AC20D～40D-A検索結果を表示
安全上のご注意　F.R.L/共通注意事項　製品選定ガイド　特定開発品情報　グリーン対応（RoHS）
組合せ構成機器シリーズ管接続口径設定圧力（MPa）
エアフィルタ・レギュレータ・
ルブリケータ		AC10～40-AM5，1/8，1/4，3/8，1/2，3/40.05～0.7
0.02～0.2
フィルタレギュレータ・
ルブリケータ		AC10A～40A-AM5，1/8，1/4，3/8，1/2，3/40.05～0.7
0.02～0.2
エアフィルタ・レギュレータAC10B～40B-AM5，1/8，1/4，3/8，1/2，3/40.05～0.7
0.02～0.2
エアフィルタ・ミストセパレータ・
レギュレータ		AC20C～40C-A1/8，1/4，3/8，1/2，3/40.05～0.7
0.02～0.2
フィルタレギュレータ・
ミストセパレータ		AC20D～40D-A1/8，1/4，3/8，1/2，3/40.05～0.7
0.02～0.2

製品特長

モジュラタイプF.R.L. コンビネーション　AC Series

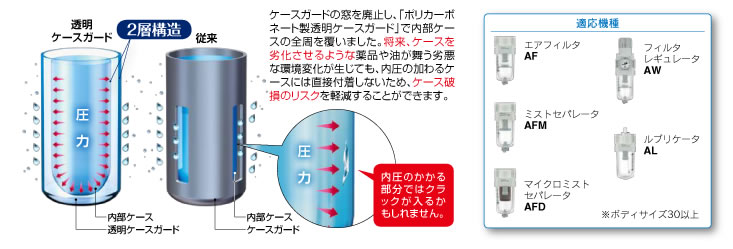

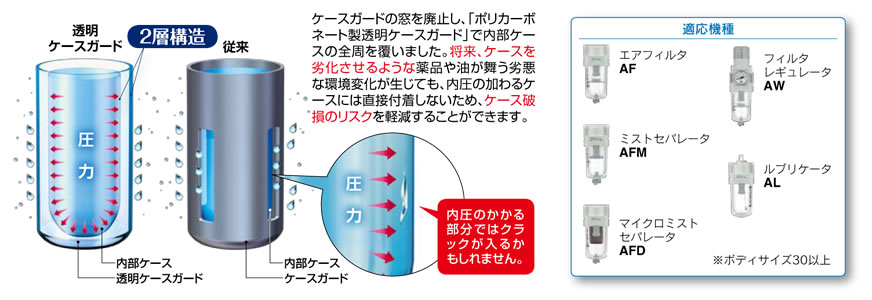

透明ケースガード採用

耐環境性向上／透明ケースガードで全周保護が可能！

視認性向上：360°

透明ケースガードの採用により、フィルタケース内のドレン状態や、ルブリケータの残油量が、全周から確認することが可能になりました。

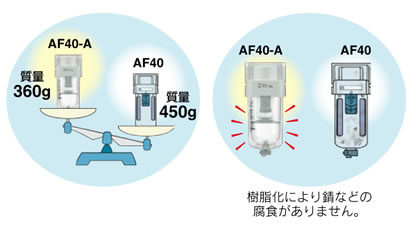

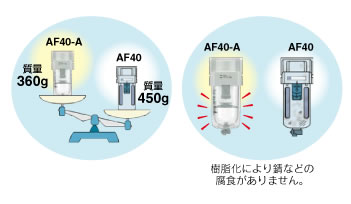

軽量化：最大90g 減

※ AW は除く

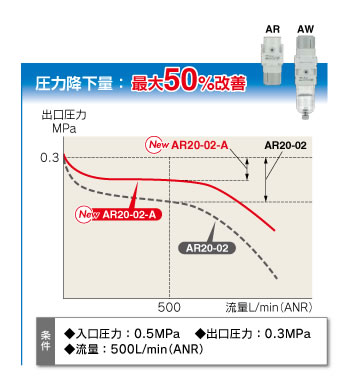

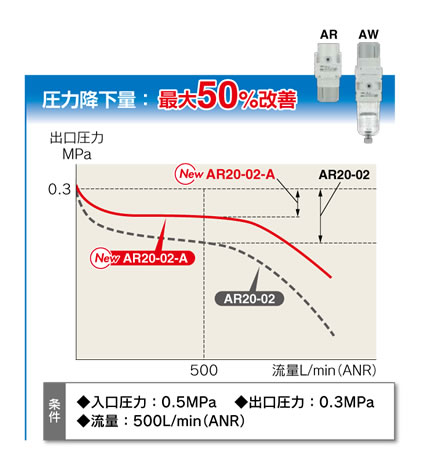

圧力降下量：最大50%改善

※レギュレータ／ AR、フィルタレギュレータ／ AW

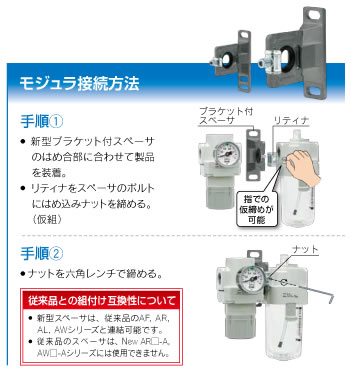

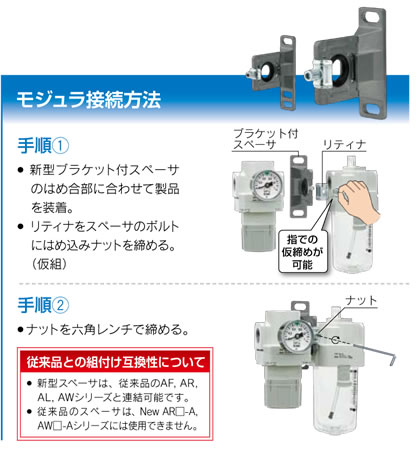

新型スペーサ
