エアシリンダ

ISOシリンダ C85
エアシリンダ C75

CAD

安全上のご注意　アクチュエータ/共通注意事項
オートスイッチ/共通注意事項　機種選定・技術資料　特定開発品情報　グリーン対応（RoHS）

形式	シリーズ	作動方式	チューブ内径（mm）
標準形	C85	複動片ロッド	8，10，12，16，20，25
標準形	C85	複動両ロッド	8，10，12，16，20，25
標準形	C85	単動片ロッド	8，10，12，16，20，25
ロッド回り止め形	C85	複動片ロッド	8，10，12，16，20，25
ロッド回り止め形	C85	単動片ロッド	8，10，12，16，20，25
ダイレクトマウント形	C85	複動片ロッド	8，10，12，16，20，25
標準形	C75	複動片ロッド	32，40
標準形	C75	複動両ロッド	32，40
標準形	C75	単動片ロッド	32，40
ロッド回り止め形	C75	複動片ロッド	32，40
ロッド回り止め形	C75	単動片ロッド	32，40
ダイレクトマウント形	C75	複動片ロッド	32，40

製品特長

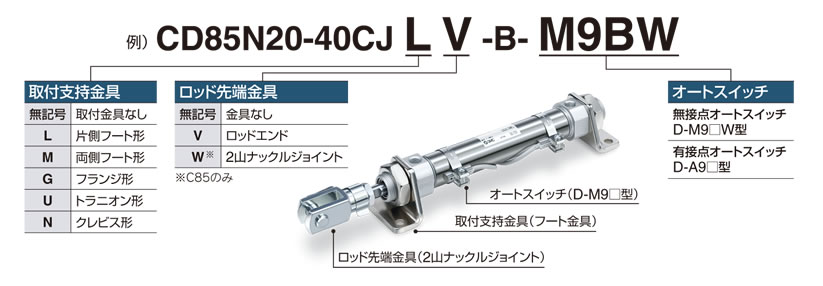

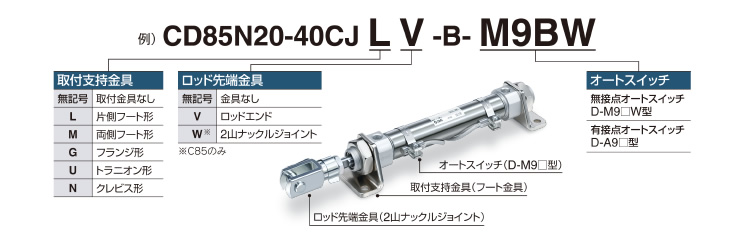

■取付支持金具、ロッド先端金具、オートスイッチ付の品番を設定

シリンダと金具を別々に手配する手間が省け工数削減に貢献します。

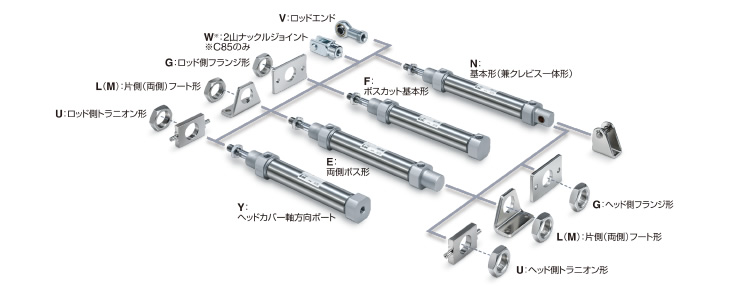

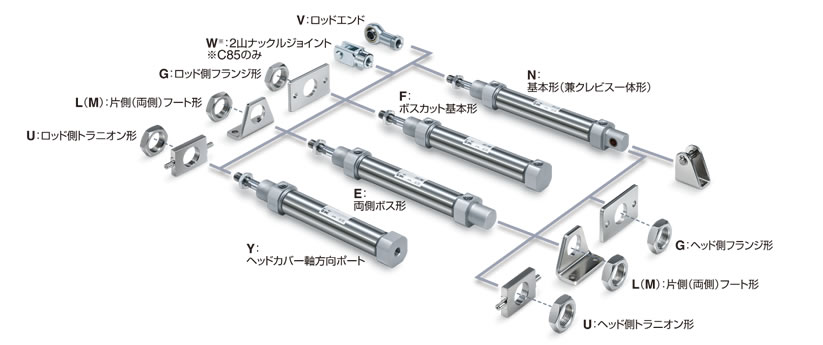

■豊富な取付支持金具

・設置状況に合った取付支持が可能
・取付け自由度の向上

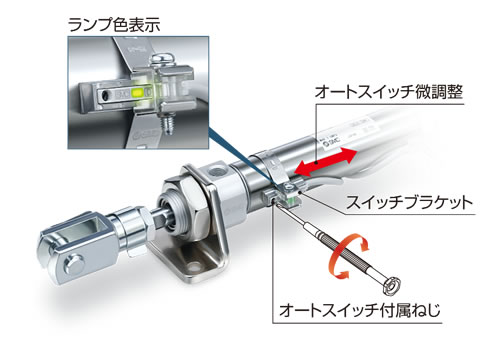

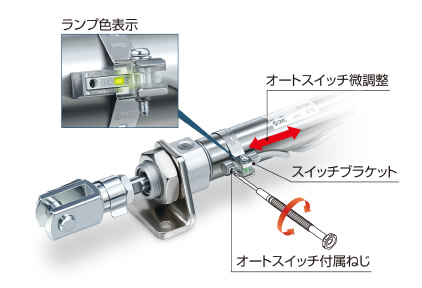

■オートスイッチ位置微調整が容易

オートスイッチ付属ねじのみ緩めることでオートスイッチ位置の微調整が可能になりました。

■スイッチブラケット透明化によるインジケータランプ視認性向上

■オーダーメイド設定

・ロッド先端形状変更：-XA0 〜30
・耐熱シリンダ（−10 〜150℃）：-XB6
・材質ステンレス鋼：-XC6 □　等追加

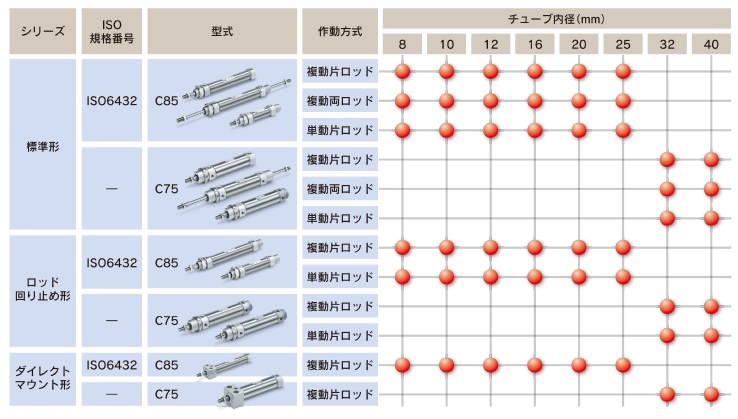

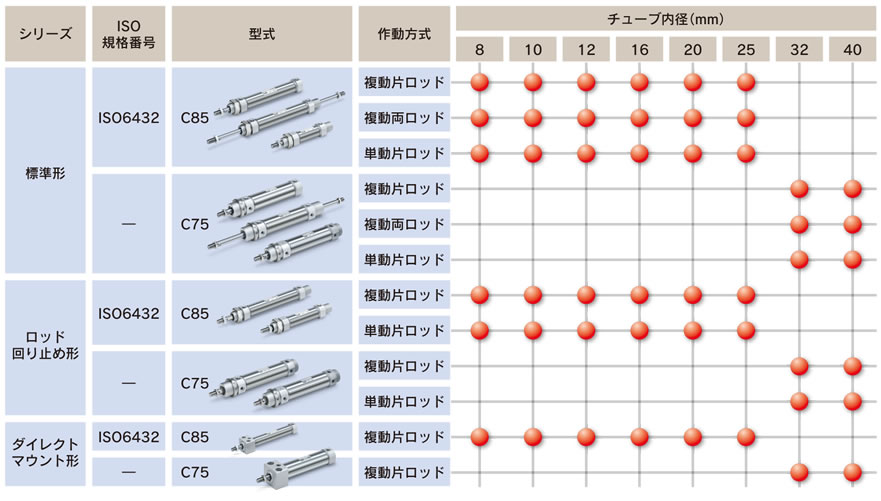

■シリーズバリエーション
