高真空バルブ

アルミ製高真空L型バルブ XLA/C-100・160（-1）-X152

    ・ベローズ耐久性向上（フランジサイズ100、160）
    ・寿命：200万回
    ・装置の省スペース化が可能

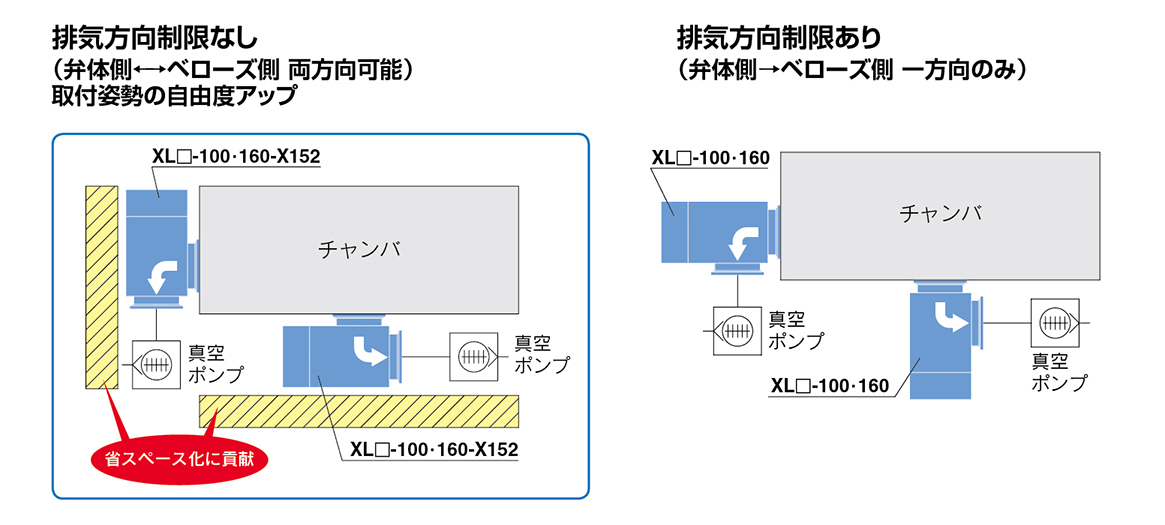

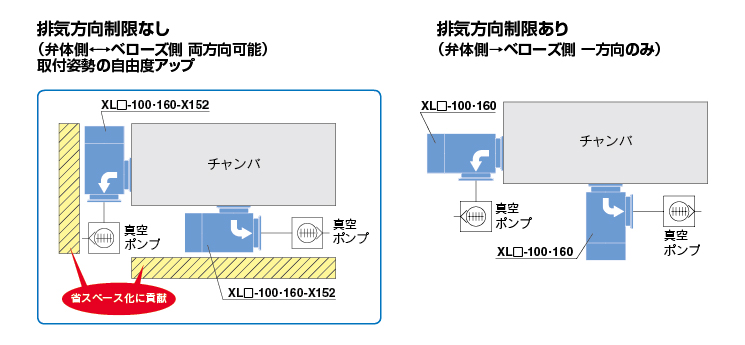

    　排気方向制限なし（弁体側←→ベローズ側 両方向可能）
    　取付姿勢の自由度アップ
    ・軽量・コンパクト
  • 2D/3D CAD

    型式検索により2D/3D CADデータを様々なデータ形式で出力できます。

    オプション、マニホールド等搭載した状態で出力できます。

    2D/3D CADデータはこちら

    ※2D/3D CADデータはキャデナス・ウェブ・ツー・キャド株式会社のシステムに移動します。
    CADデータダウンロード時にはキャデナス・ウェブ・ツー・キャドの PART community のユーザー登録が必要になります。

安全上のご注意　特定開発品情報　オートスイッチ仕様　グリーン対応（RoHS）
シリーズ操作方式弁形式軸シール
方式		用途フランジ
サイズ
XLA-100・160-X152エア
オペレート		単動
（N.C.）		ベローズシールダストフリー
クリーン化		100，160
XLC-100・160-1-X152エア
オペレート		複動ベローズシールダストフリー
クリーン化		100，160

製品特長

■ベローズ耐久性向上（フランジサイズ100、160）
■寿命：200万回※

　※当社試験による耐久回数となります。詳細は取扱説明書をご確認ください。

■装置の省スペース化が可能

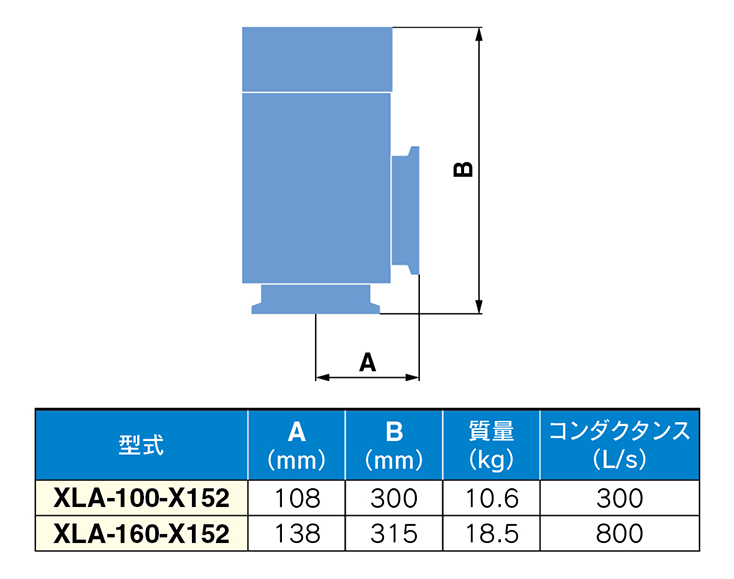

■軽量・コンパクト

小さなボディで大きなコンダクタンス。
フッ素に対する耐食性に優れています。（ボディ）

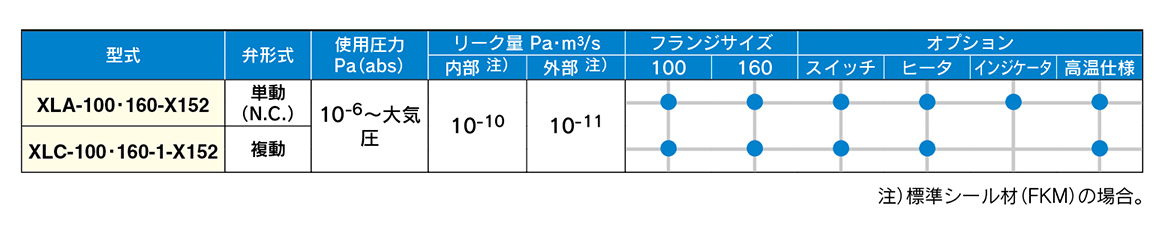

■バリエーション
