パイロット式4·5ポートソレノイドバルブ
5ポートソレノイドバルブ プラグインタイプ S0700
-
2D/3D CAD
型式検索により2D/3D CADデータを様々なデータ形式で出力できます。
オプション、マニホールド等搭載した状態で出力できます。
2D/3D CADデータはこちら※2D/3D CADデータはキャデナス・ウェブ・ツー・キャド株式会社のシステムに移動します。
CADデータダウンロード時にはキャデナス・ウェブ・ツー・キャドの PART community のユーザー登録が必要になります。2D CAD
2D CADデータはこちら 5ポートソレノイドバルブ プラグインタイプ S0700
自己宣言書
シリーズ 検索結果を表示 S0700 検索結果を表示 5ポートソレノイドバルブ プラグインタイプ S0700
マニホールド仕様書
シリーズ 検索結果を表示 S0700 検索結果を表示
| シリーズ | 流量特性 1→4/2（P→A/B） C［dm3/（s・bar）］ | 流量特性 1→4/2（P→A/B） b | 流量特性 1→4/2（P→A/B） Cv | シリンダ 駆動 サイズ | 消費電力（W） |
|---|---|---|---|---|---|
| S0700 | 0.39 | 0.39 | 0.11 | φ25 | 0.35 |
製品特長

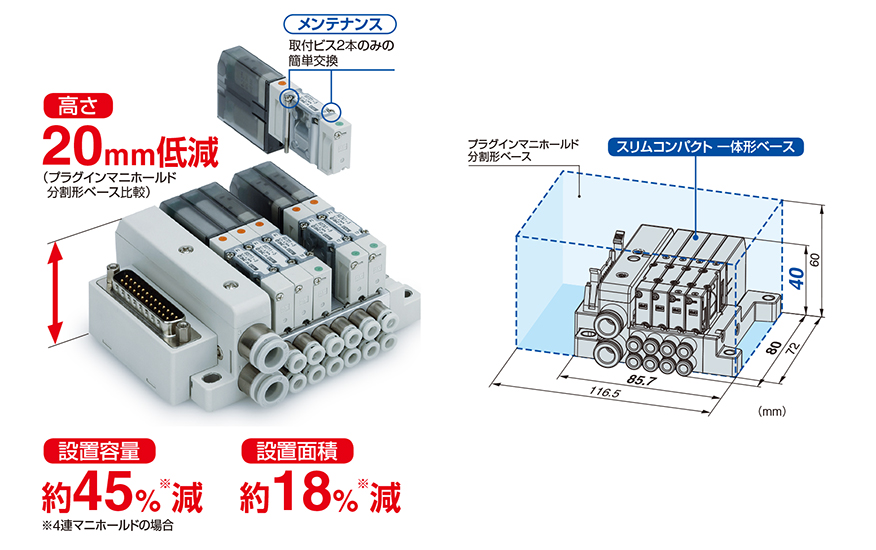

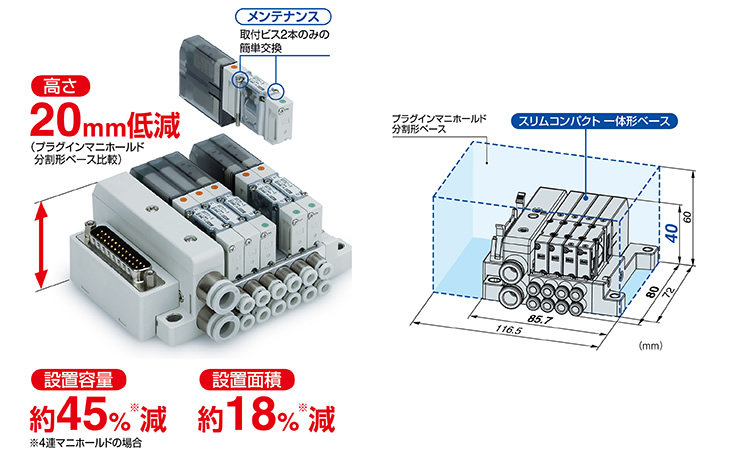

スリムコンパクト 一体形ベース
プラグインタイプ 分割形ベース
流量特性
C[dm3/（s・bar）]：0.39 b：0.39 Cv：0.11。消費電力：0.35W
シリンダ駆動サイズ：〜ø25 （300mm/s 時）

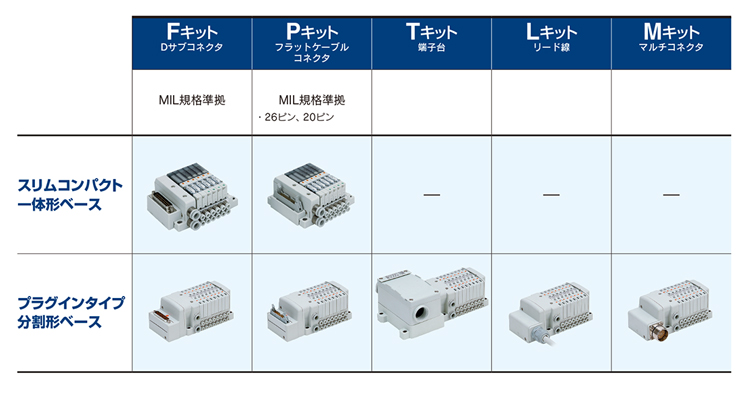

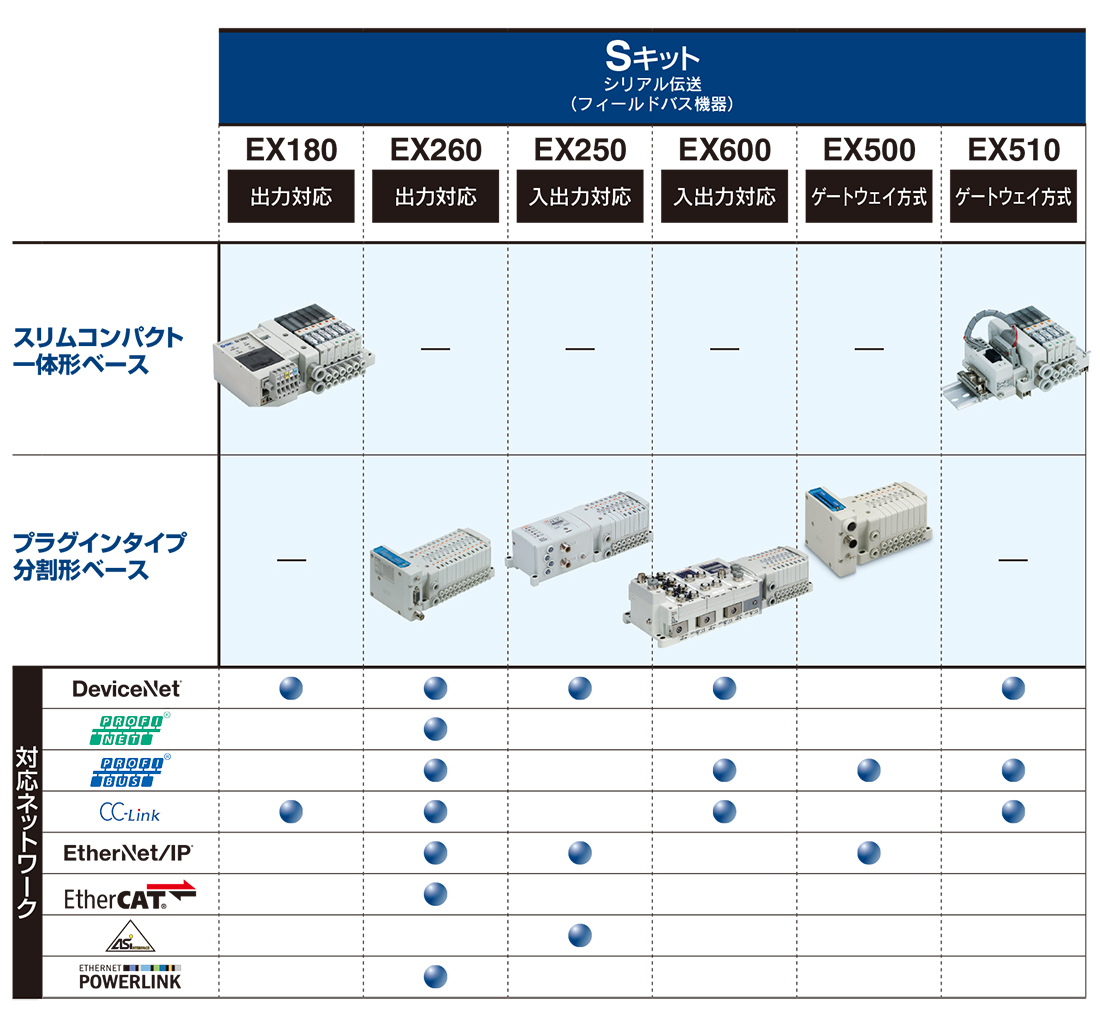

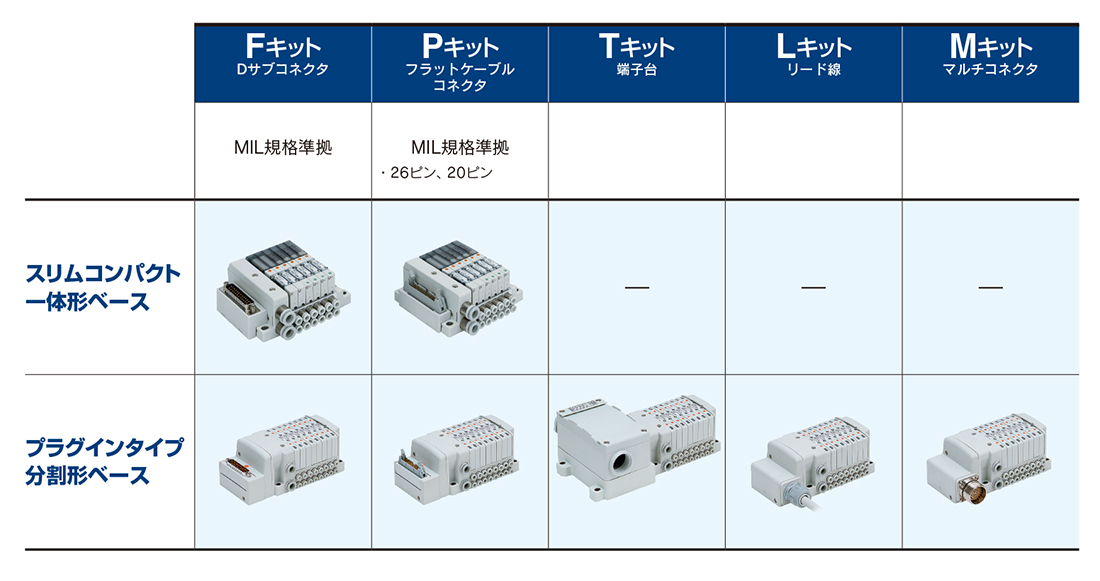

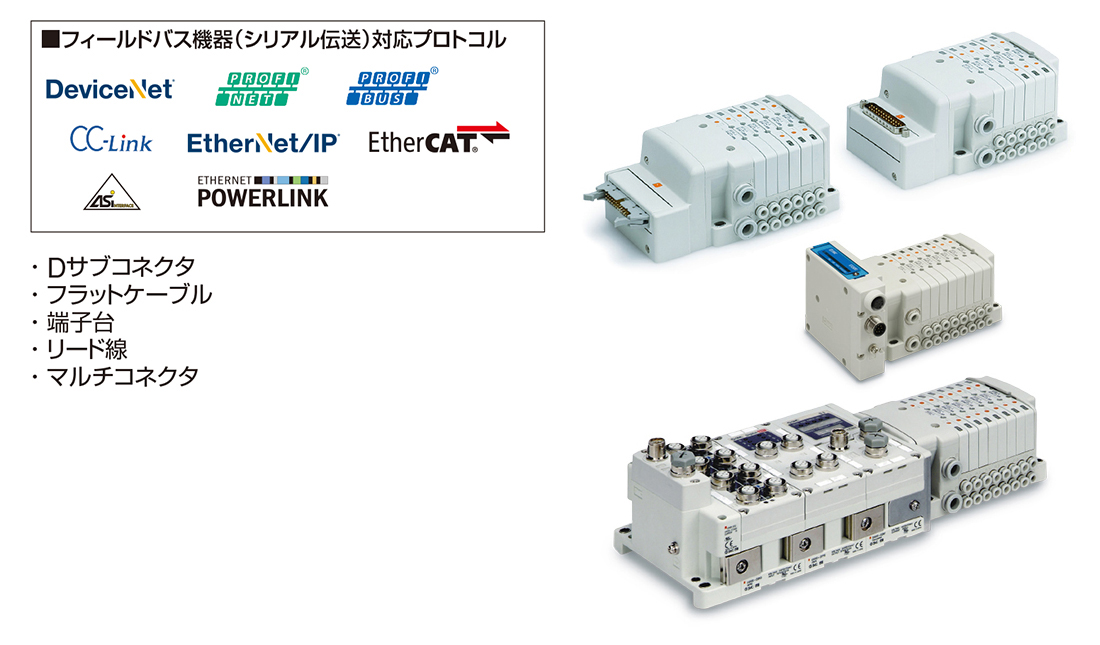

プラグインマニホールド バリエーション

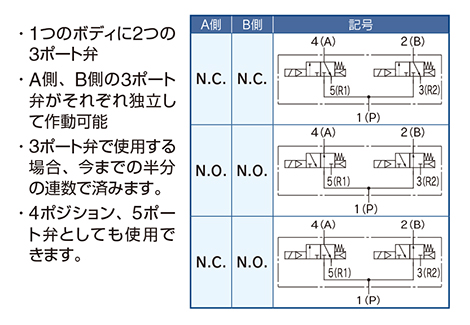

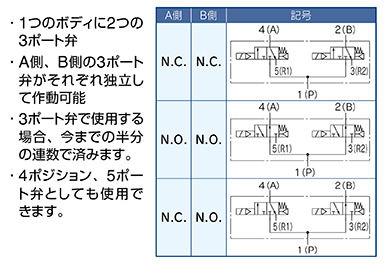

4ポジション、デュアル3ポート弁

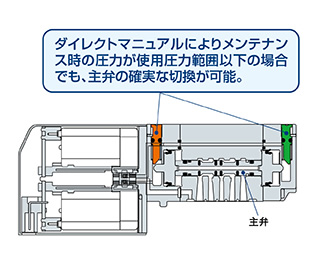

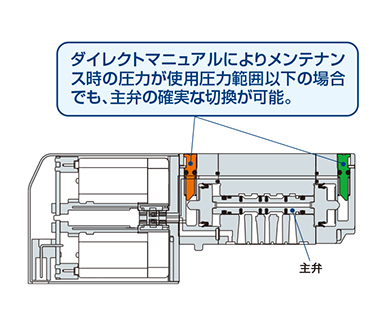

ダイレクトマニュアル採用

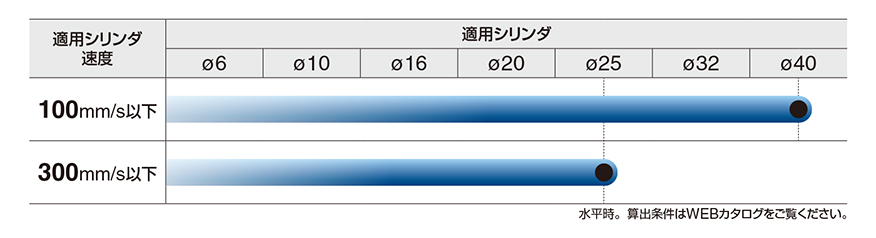

エアシリンダ最適駆動サイズ早見表

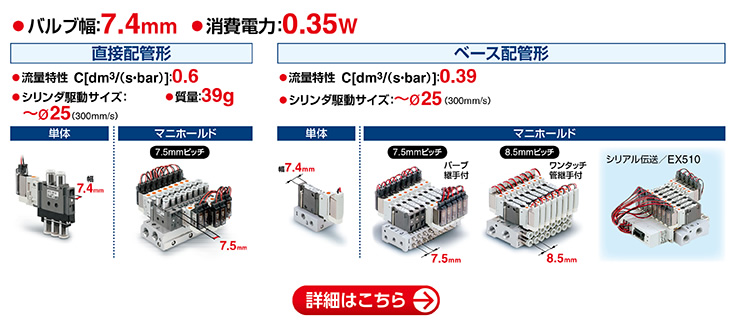

5ポートソレノイドバルブ プラグリードタイプ S0700 Series
