パイロット式4·5ポートソレノイドバルブ

コンパクト5ポートソレノイドバルブ プラグインタイプ JSY1000/3000/5000

    ・流量UPでサイズダウン可能。
    　省スペース・軽量化・大流量化に貢献します。
    ・消費電力：0.1W(節電回路付※)、0.4W(標準)
    　※オーダーメイド
    ・コネクタ接続マニホールド
    ・4位置デュアル3ポート弁を準備
    ・マニホールド型式：JJ5SY1，JJ5SY3，JJ5SY5
    ・真空ユニットZK2 Seriesとの連結が可能
  • 2D/3D CAD

    型式検索により2D/3D CADデータを様々なデータ形式で出力できます。

    オプション、マニホールド等搭載した状態で出力できます。

    2D/3D CADデータはこちら

    ※2D/3D CADデータはキャデナス・ウェブ・ツー・キャド株式会社のシステムに移動します。
    CADデータダウンロード時にはキャデナス・ウェブ・ツー・キャドの PART community のユーザー登録が必要になります。

    2D CAD
    2D CADデータはこちら
  • コンパクト5ポートソレノイドバルブ プラグインタイプ JSY1000/3000/5000
    取扱説明書
    シリーズ 検索結果を表示
    JSY1000検索結果を表示
    JSY3000検索結果を表示
    JSY5000検索結果を表示
  • コンパクト5ポートソレノイドバルブ プラグインタイプ JSY1000/3000/5000
    自己宣言書
    シリーズ 検索結果を表示
    JSY1000検索結果を表示
    JSY3000検索結果を表示
    JSY5000検索結果を表示
  • コンパクト5ポートソレノイドバルブ プラグインタイプ JSY1000/3000/5000
    マニホールド仕様書
    シリーズ 検索結果を表示
    JSY1000検索結果を表示
    JSY3000検索結果を表示
    JSY5000検索結果を表示
安全上のご注意　3・4・5ポート電磁弁 共通注意事項
機種選定・技術資料　特定開発品情報　グリーン対応（RoHS）
シリーズ流量特性
4/2→3/5（A/B→E）
C［dm3/（s・bar）］		流量特性
4/2→3/5（A/B→E）
b		シリンダ駆動
サイズ		消費電力（W）
JSY10000.910.48φ400.2（節電回路付）
JSY30002.770.27φ500.4（標準）
0.1（節電回路付※）
※オーダーメイド
JSY50006.590.22φ800.4（標準）
0.1（節電回路付※）
※オーダーメイド

製品特長

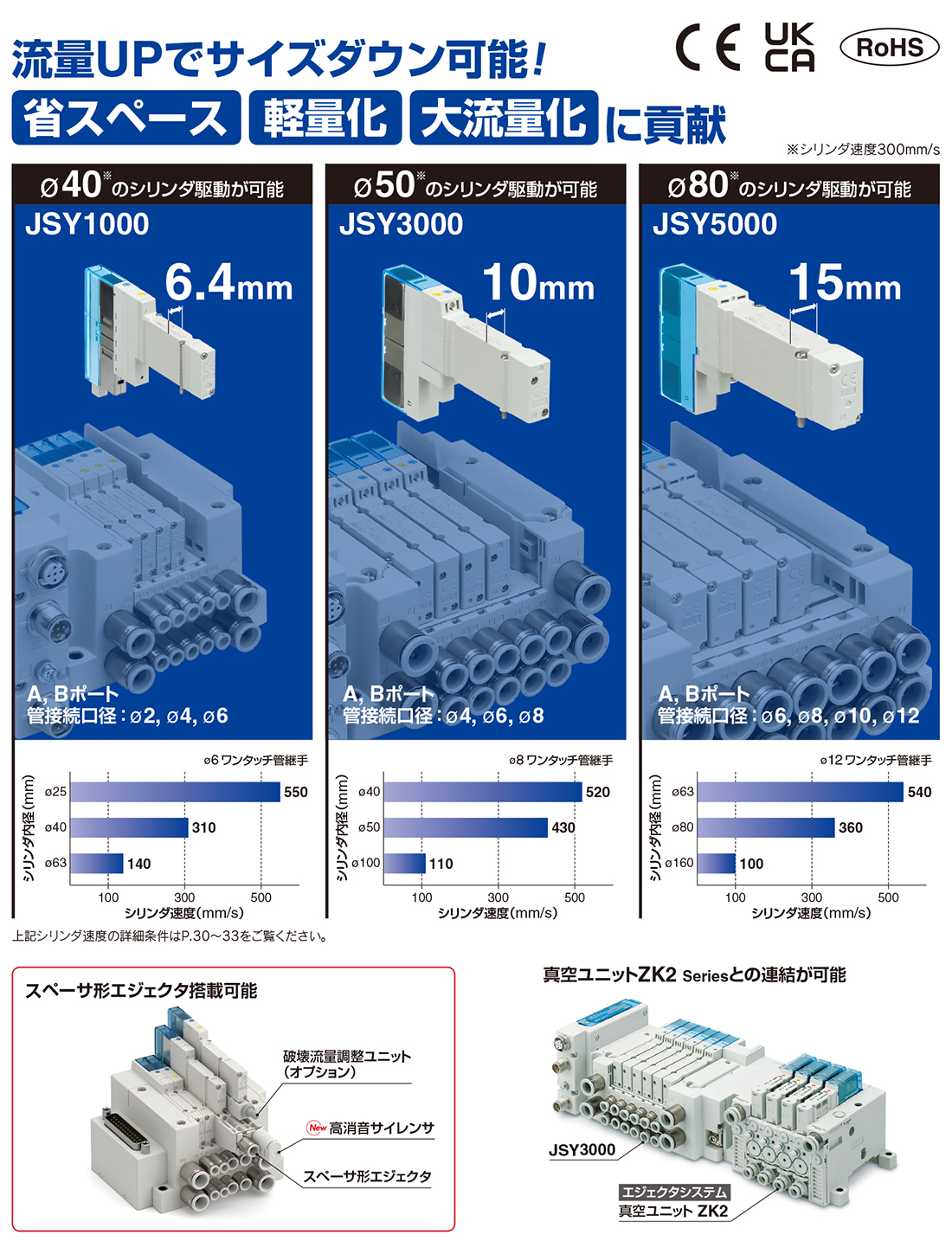

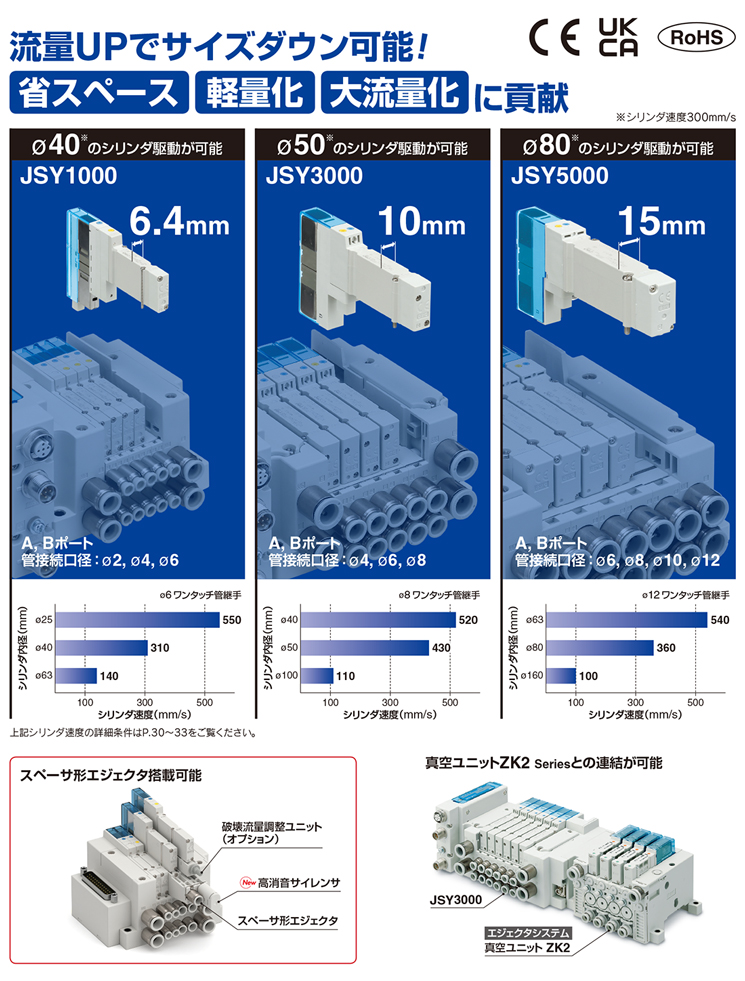

流量UPでサイズダウン可能！

省スペース軽量化大流量化に貢献

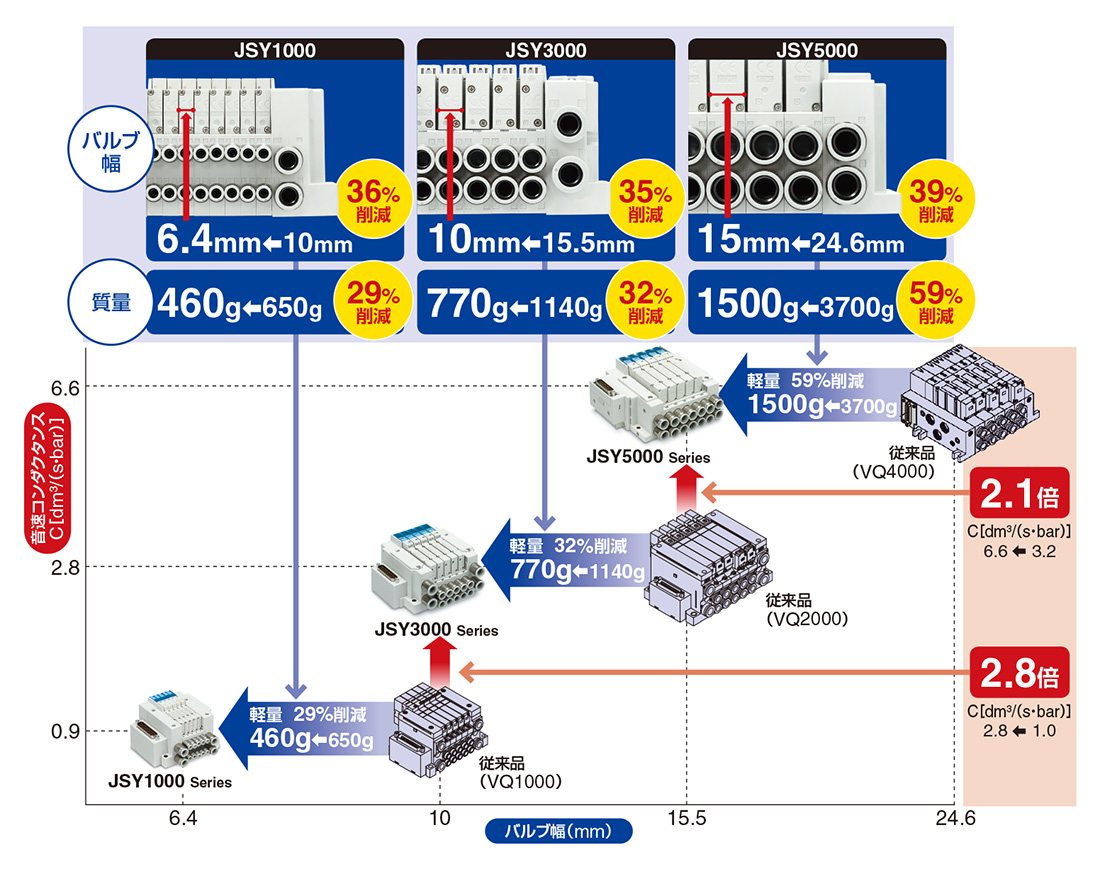

シリーズMAP

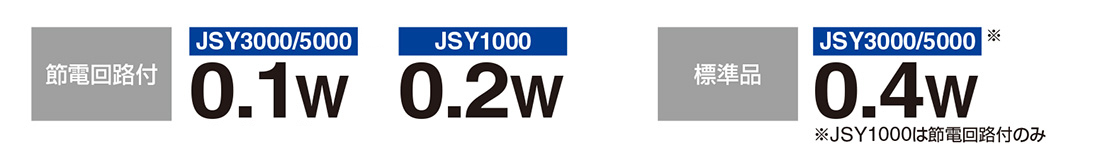

消費電力

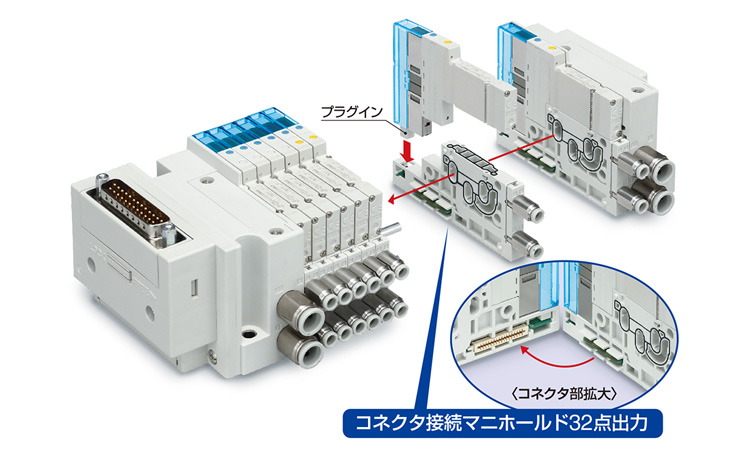

コネクタ接続マニホールド

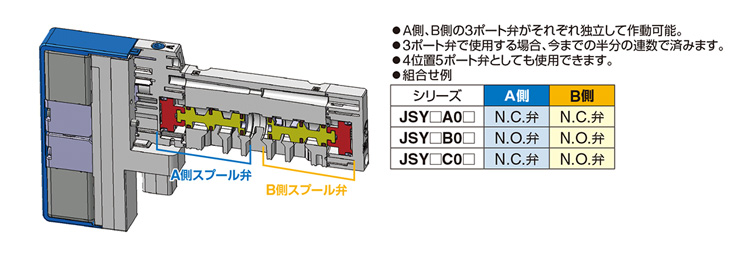

4位置デュアル3ポート弁を準備

・1つのボディに2つの3ポート弁内蔵。

無線システムに対応 EX600-W Series

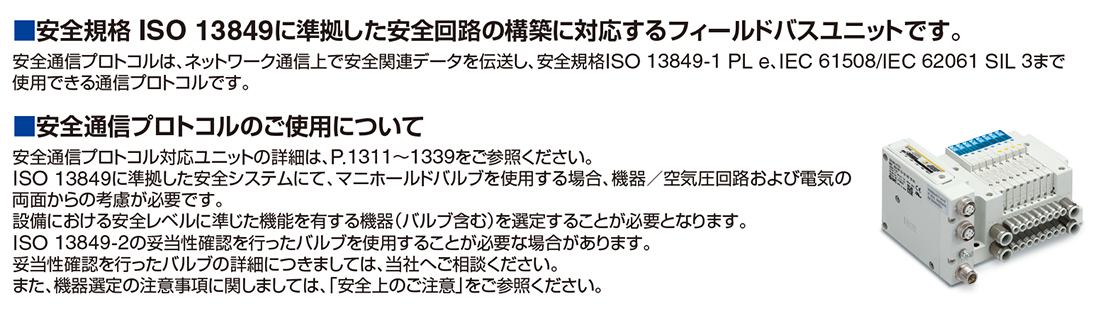

安全通信（PROFIsafe）に対応 EX260 Series

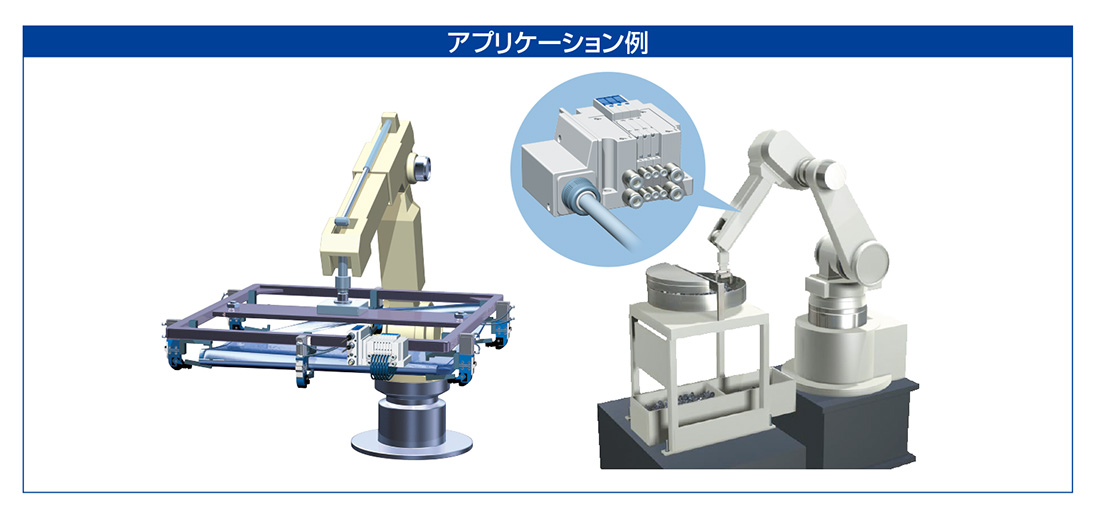

アプリケーション例

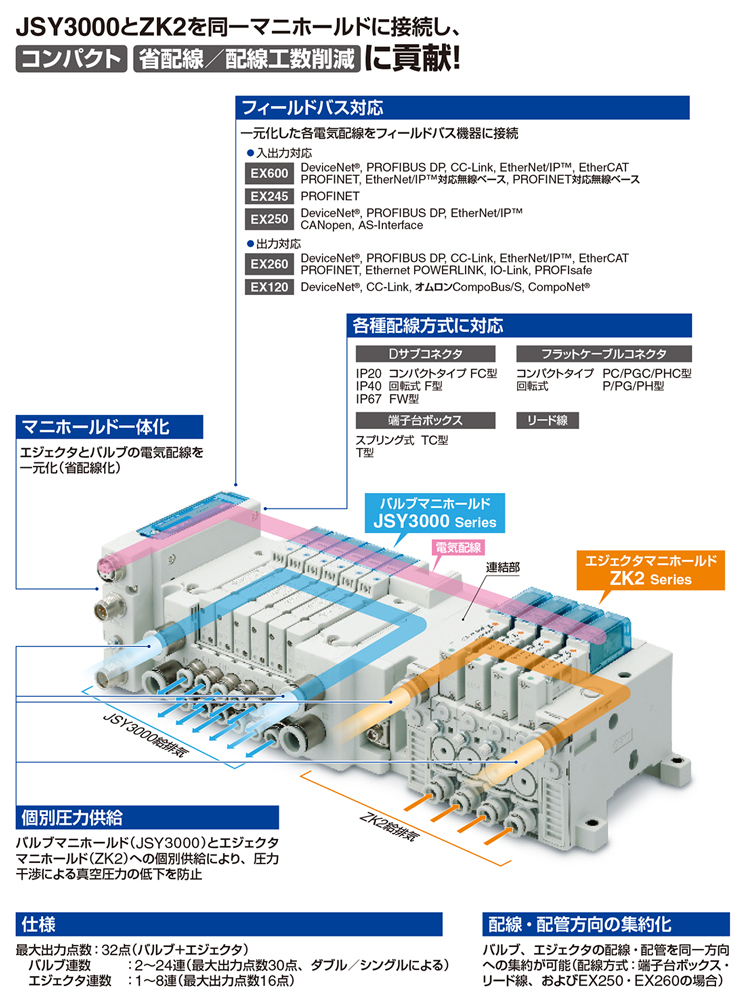

真空ユニットZK2連結マニホールド
