コンパクトコンプレッサ

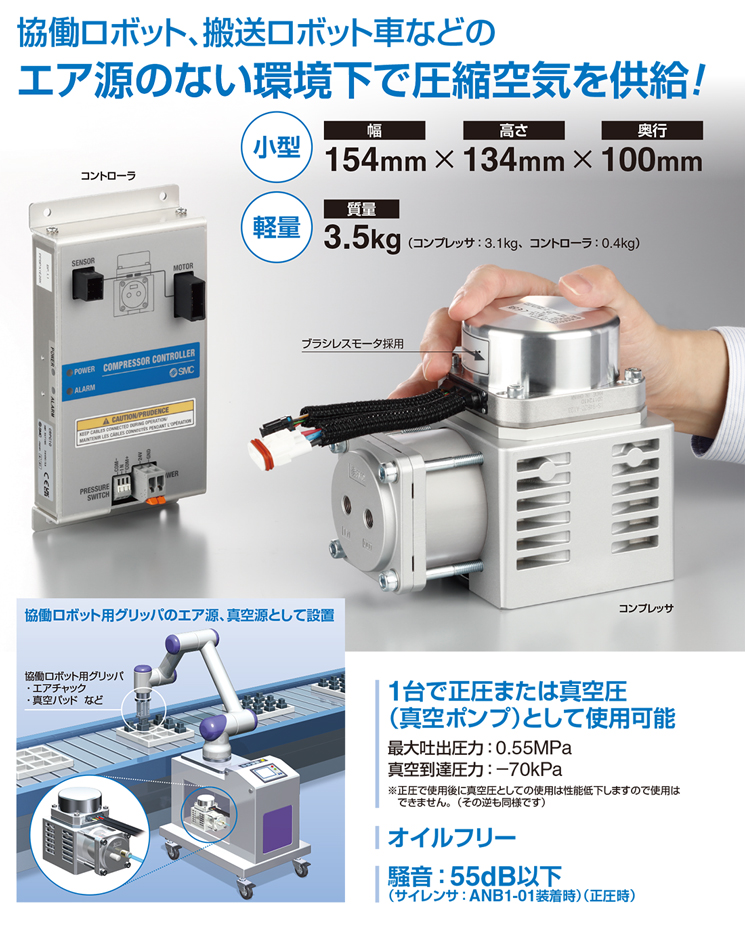

コンパクトコンプレッサ CRP

    ・協働ロボット、搬送ロボット車などの
    　エア源のない環境下で圧縮空気を供給！
    ・小型：154mm(幅)×134mm(高さ)×100mm(奥行)
    ・軽量：質量3.5kg(コンプレッサ： 3.1kg、コントローラ： 0.4kg)
    ・1台で正圧または真空圧（真空ポンプ）として使用可能
    　最大吐出圧力：0.55MPa
    　真空到達圧力：－70kPa
    ・オイルフリー
    ・騒音：55dB以下(サイレンサ：ANB1-01装着時)(正圧時)
  • 2D/3D CAD

    型式検索により2D/3D CADデータを様々なデータ形式で出力できます。

    オプション、マニホールド等搭載した状態で出力できます。

    2D/3D CADデータはこちら

    ※2D/3D CADデータはキャデナス・ウェブ・ツー・キャド株式会社のシステムに移動します。
    CADデータダウンロード時にはキャデナス・ウェブ・ツー・キャドの PART community のユーザー登録が必要になります。

  • コンパクトコンプレッサ CRP
    取扱説明書
    シリーズ 検索結果を表示
    CRP検索結果を表示
シリーズ圧縮方式最大吐出圧力
真空到達圧力		最大吐出流量
最大吸込流量
CRPレシプロ
（オイルフリー）		0.55MPa
−70kPa		10L/min（ANR）

製品特長

協働ロボット、搬送ロボット車などのエア源のない環境下で圧縮空気を供給！

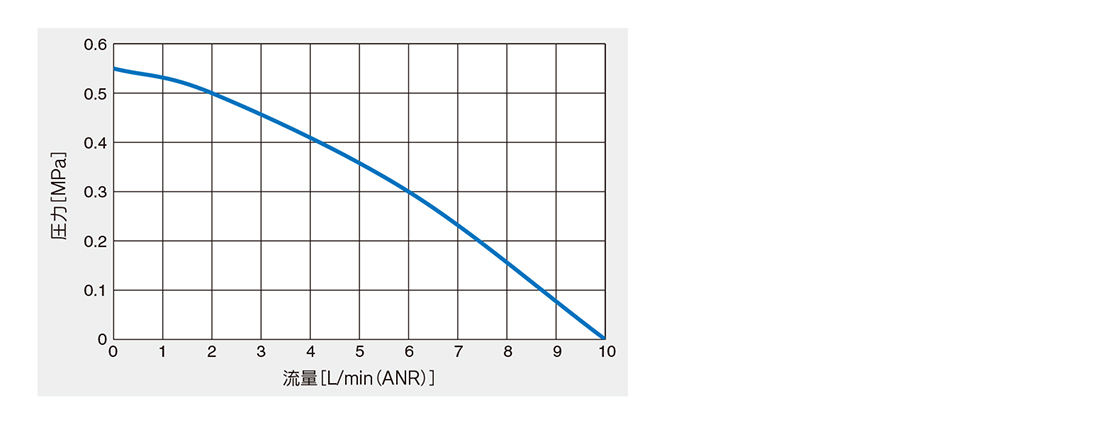

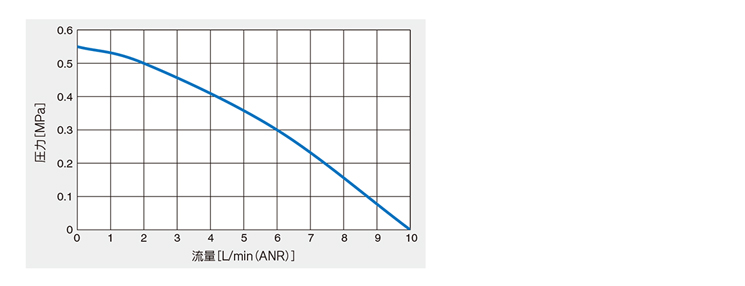

吐出空気量が最大10L/min（ANR）

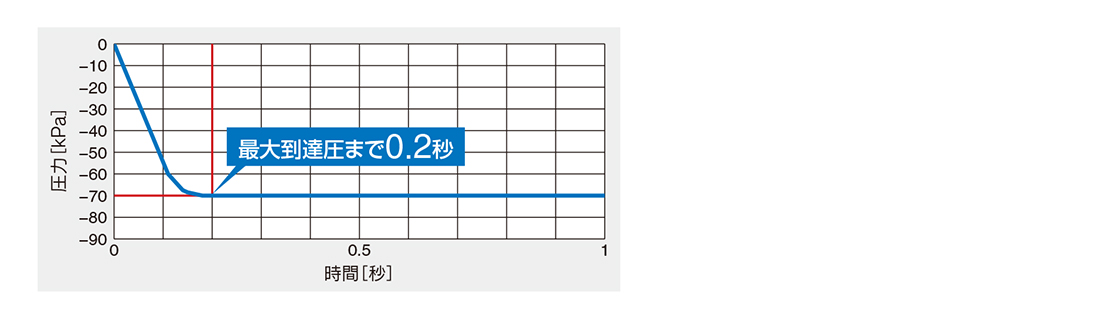

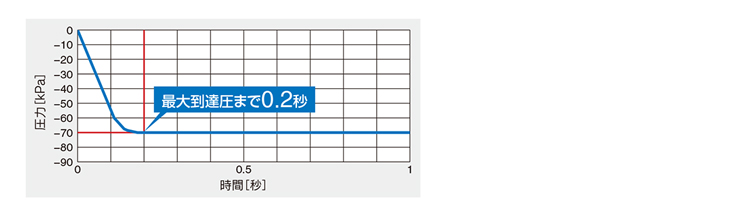

真空到達圧力（－70kPa）に0.2秒で到達

コンプレッサから約3ｍ先に真空パッドを設置した時の真空到達圧力までの到達時間

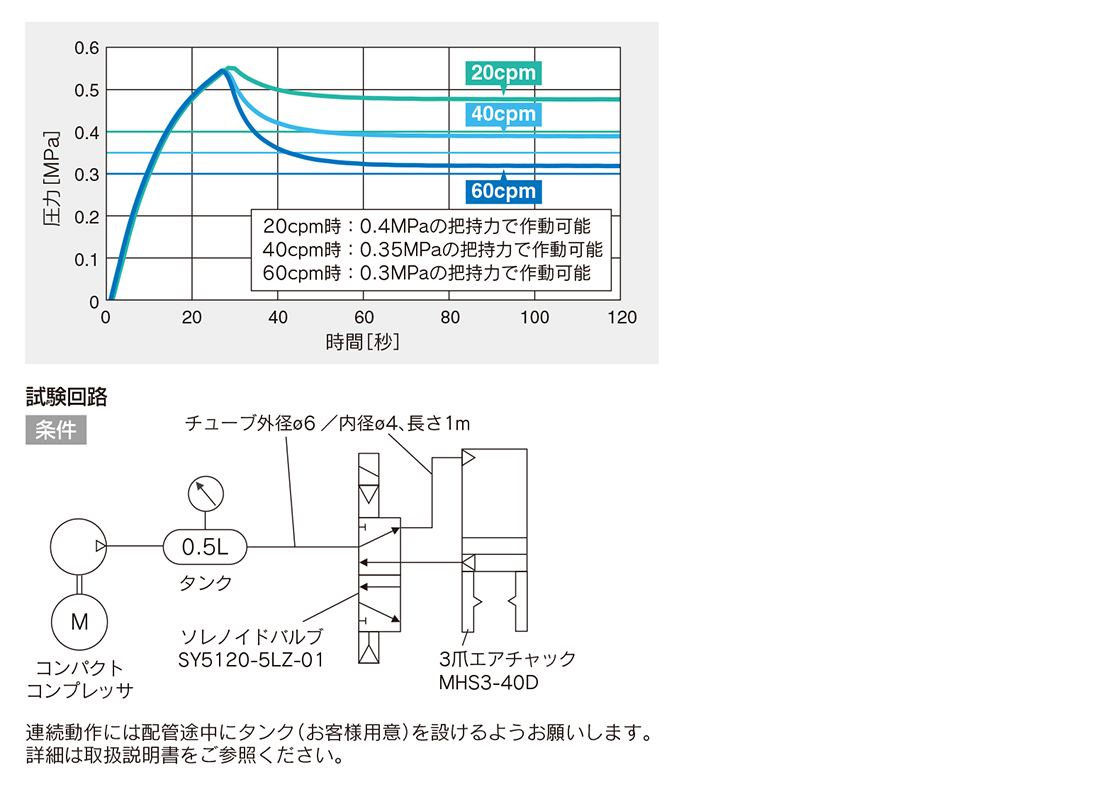

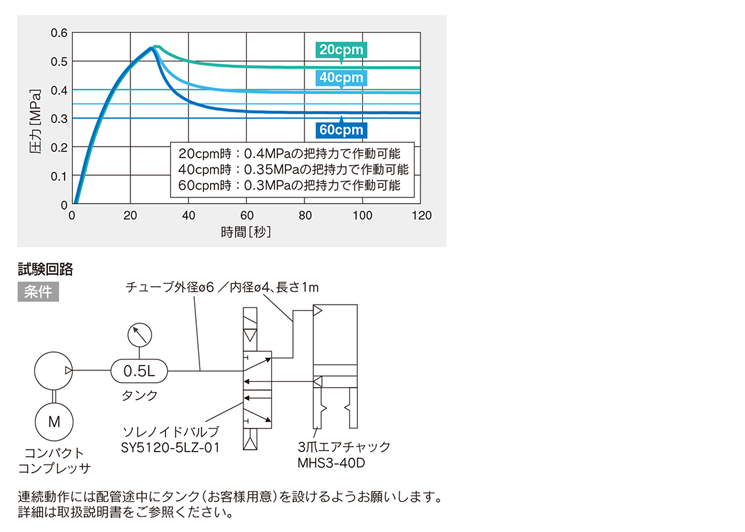

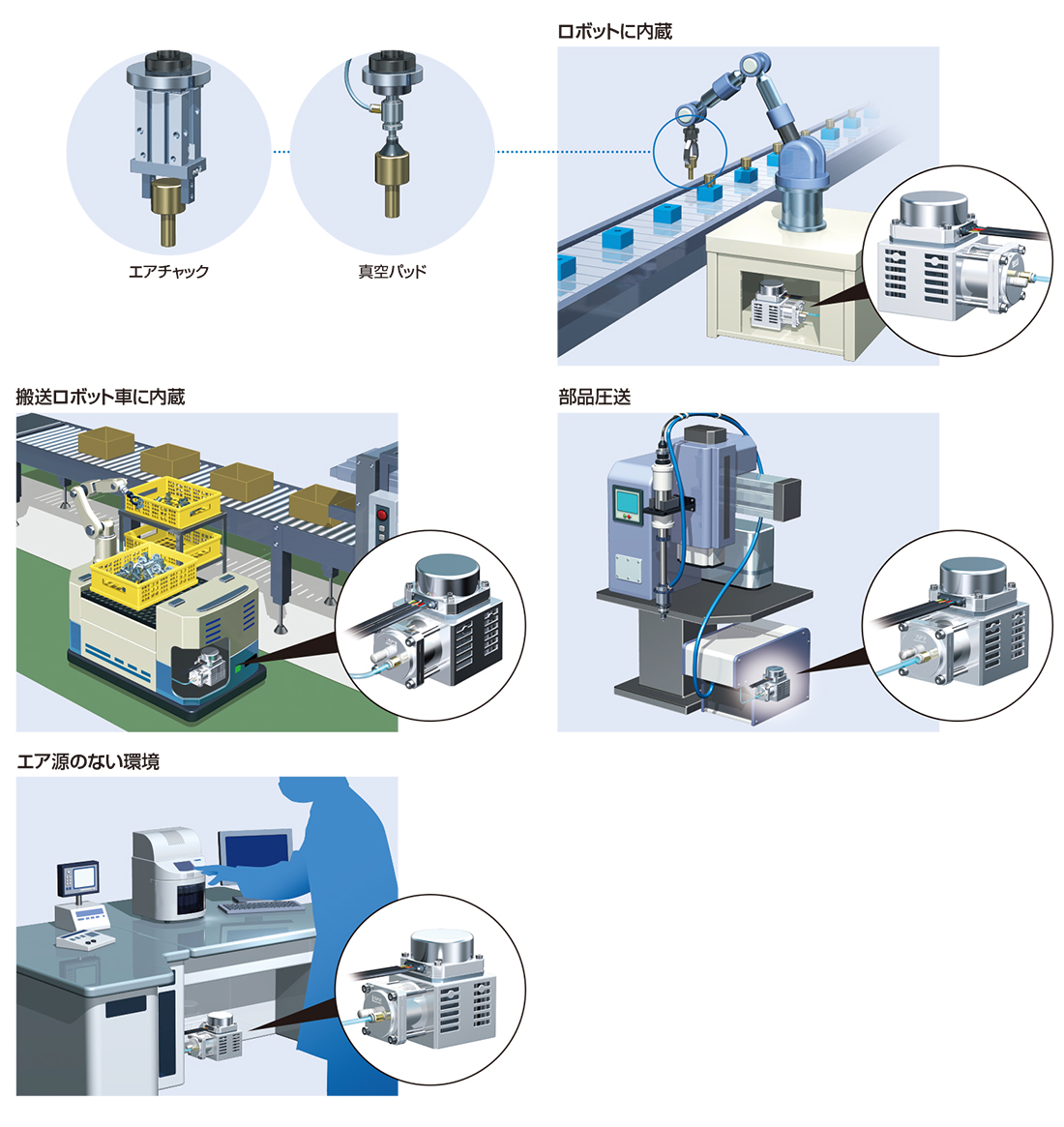

アプリケーション

0.3MPa時の把持力で60cpmが可能

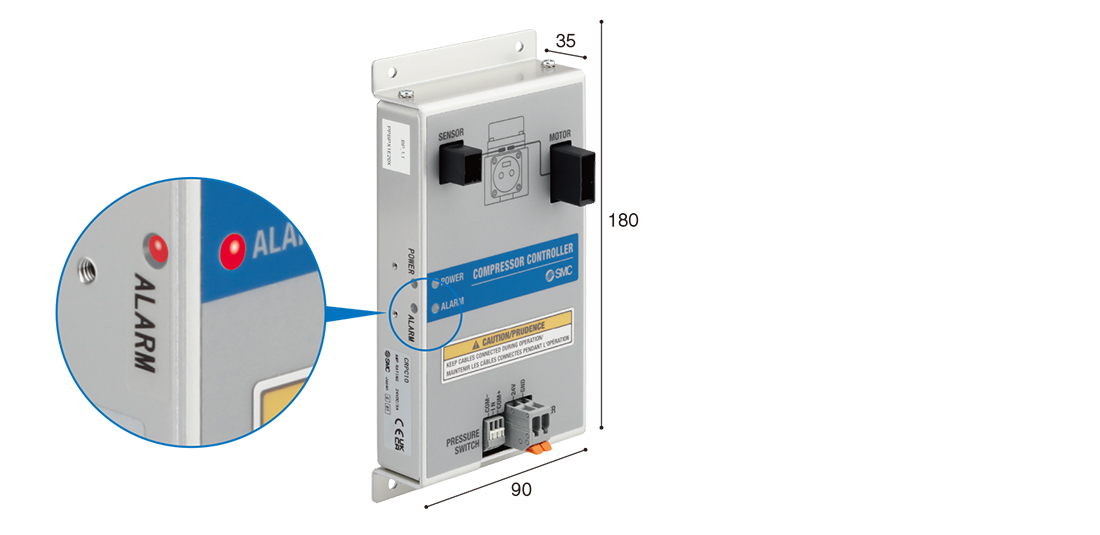

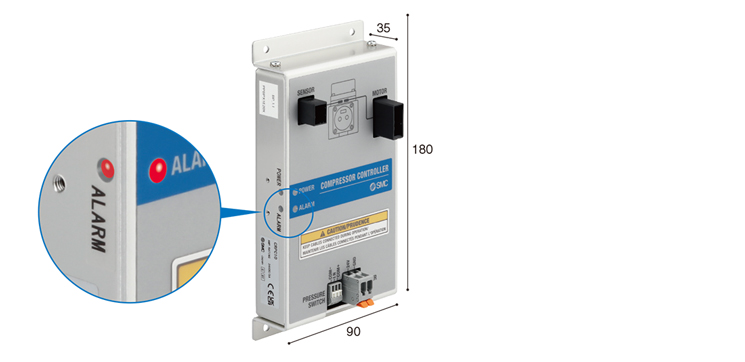

アラーム機能

異常時にLED点灯または点滅

※原因、対処については取扱説明書をご参照ください。

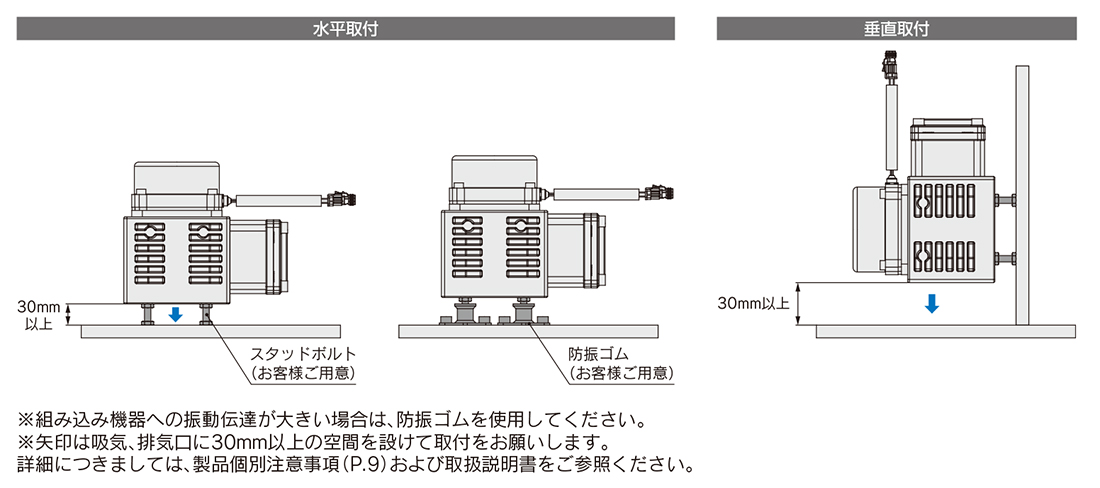

2方向の取付が可能
