テーブル付シリンダ

エアスライドテーブル MXJ

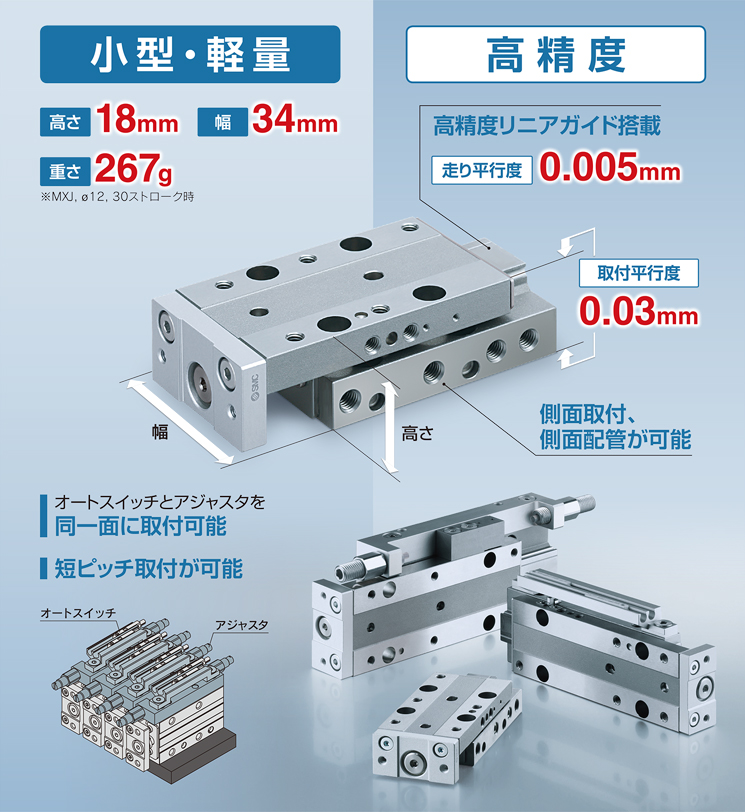

    ・小型・軽量

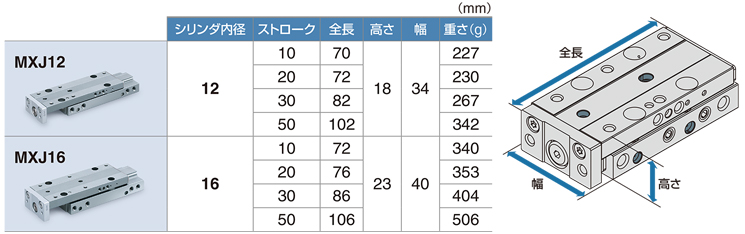

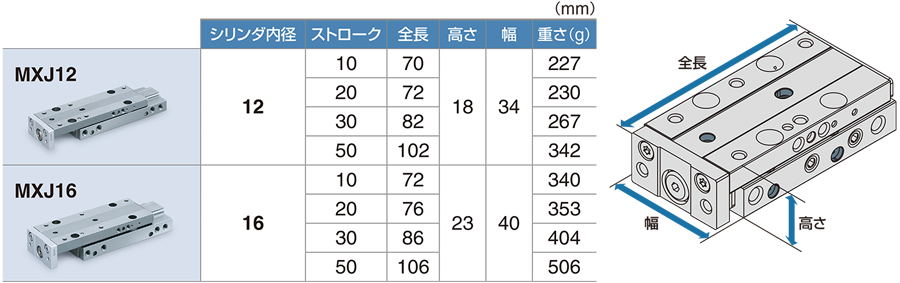

    　高さ：18mm、幅：34mm、重さ：267g (MXJ, ø12, 30ストローク時)
    ・高精度
    　高精度リニアガイド搭載
    　走り平行度：0.005mm、取付平行度：0.03mm
    ・オートスイッチとアジャスタを同一面に取付可能
    ・短ピッチ取付が可能
  • 2D/3D CAD

    型式検索により2D/3D CADデータを様々なデータ形式で出力できます。

    オプション、マニホールド等搭載した状態で出力できます。

    2D/3D CADデータはこちら

    ※2D/3D CADデータはキャデナス・ウェブ・ツー・キャド株式会社のシステムに移動します。
    CADデータダウンロード時にはキャデナス・ウェブ・ツー・キャドの PART community のユーザー登録が必要になります。

    2D CAD
    2D CADデータはこちら
  • エアスライドテーブル MXJ
    取扱説明書
    形式 シリーズ 作動方式 検索結果を表示
    標準形MXJ複動検索結果を表示
安全上のご注意　アクチュエータ/共通注意事項　オートスイッチ/共通注意事項　オートスイッチ取付および移動方法　機種選定・技術資料　特定開発品情報　グリーン対応（RoHS）

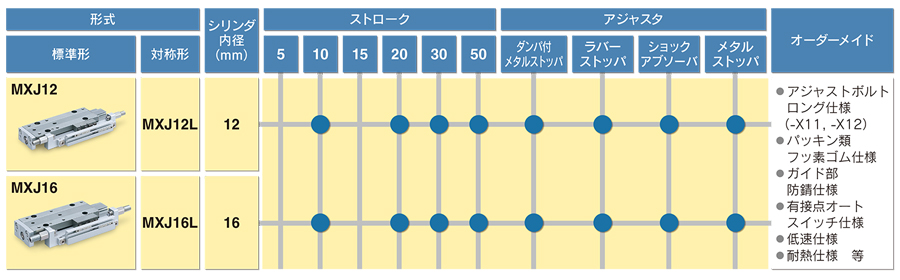

形式シリーズ作動方式チューブ内径（mm）
標準形MXJ複動12，16

製品特長

小型・軽量、高精度

コンパクト

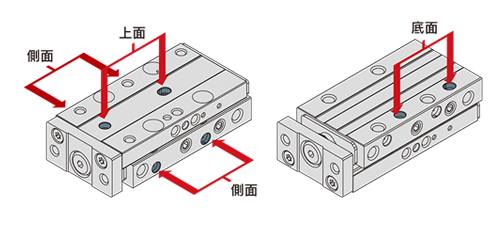

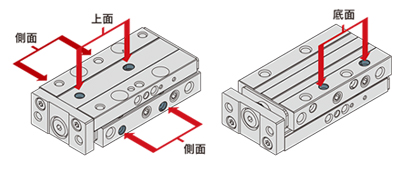

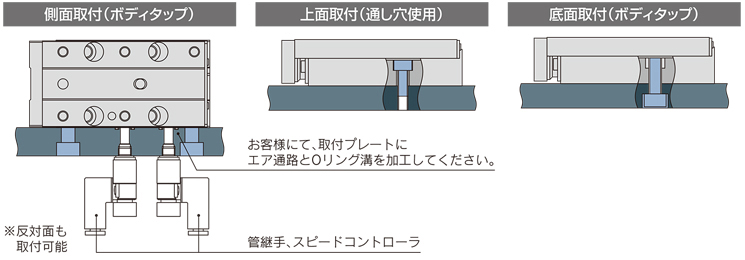

3方向から取付が可能

  • 4面に取付ピン穴を設定

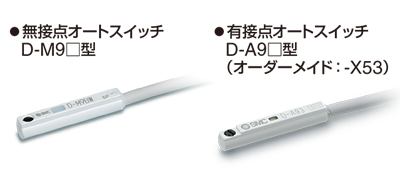

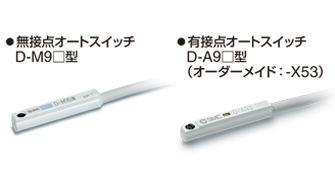

  • 小型オートスイッチが取付可能

操作性向上

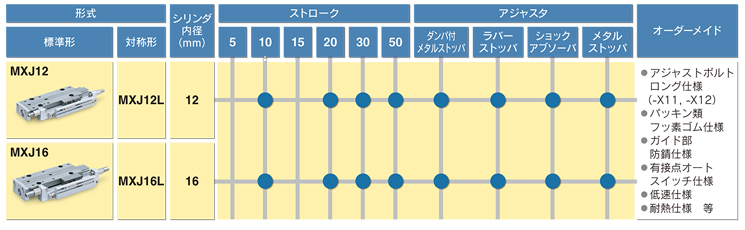

シリーズバリエーション
